4.1.3.1　水溶性聚氨酯化学灌浆材料

HW、LW水溶性聚氨酯化学灌浆材料是一种快速高效的防渗堵漏补强加固材料，对于各类工程中出现的突发性大流量岩溶涌水，在爆破后产生的突发性涌水、漏水等有独特的止水效果，曾在许多抢险堵漏工程中获得成功应用。

（1）HW水溶性聚氨酯化学灌浆材料。HW是一种快速高效的防渗堵漏补强加固化学灌浆材料，已在大量的工程中得到广泛应用，其主要性能指标见表4.1.3-1。

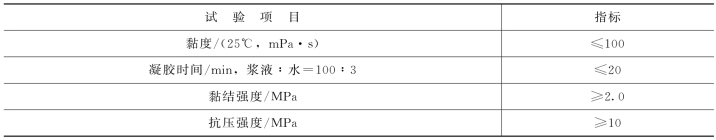

表4.1.3-1　主要性能指标

该材料的特点如下：

1）具有良好的亲水性能，水既是稀释剂，又是固化剂。浆液遇水后先分散乳化，进而凝胶固结。

2）黏度低，可灌性好。可在潮湿或涌水情况下进行灌浆，对水质适应性强，在海水和pH值为3～13的水中均能固化。

3）固结体经急性毒性试验属实际无毒类。

4）施工工艺简便，浆液无需繁杂配制。

5）有较高的力学性能，适用于混凝土或基础的补强加固处理。

6）可与LW水溶性聚氨酯化学灌浆材料以任何比例混合使用，以配制不同强度和不同膨胀倍数的材料。

（2）LW水溶性聚氨酯化学灌浆材料。LW是一种快速高效的防渗堵漏补强加固化学灌浆材料，对于各类工程中出现的大流量涌水、漏水等具有独特的止水效果，已在大量的工程中得到广泛应用。(www.daowen.com)

该材料的特点如下：

1）具有良好的亲水性能，水既是稀释剂，又是固化剂。浆液遇水后先分散乳化，进而凝胶固结。

2）可在潮湿或涌水情况下进行灌浆，对水质适应性强，在海水和pH值为3～13的水中均能固化。

3）固结体经急性毒性试验属实际无毒类。

4）施工工艺简便，浆液无需繁杂配制。

5）固体为弹性体，可遇水膨胀，具有弹性止水和以水止水的双重功能，适用于变形缝的防水处理。

6）可与HW水溶性聚氨酯化学灌浆材料以任何比例混合使用，以配制不同强度和不同膨胀倍数的材料。

HW、LW均为单组分材料，在它们的分子结构中含有较多的亲水基团，从而使材料本身也具有良好的亲水性。同时它又是以水作为其固化剂，因而它在遇水后先是均匀地分散乳化，进而凝胶固化。纯LW的固结体为具有水胀性的弹性体，适应变形能力强，并可遇水膨胀，具有弹性止水和以水止水的双重功能。而HW浆液黏度低，可灌性好，纯固结体的强度高，对潮湿面的黏结力强。HW、LW的最大特点是可以以任意比例混合使用，以得到具有不同水胀性、不同强度的固结体，满足不同工程的需要。HW、LW无毒，施工污染少。

4.1.3.2　环氧树脂（以马丽散为代表）

马丽散是一种低黏度，双组分合成高分子——聚亚胺胶脂材料，采用高压灌注进行堵漏时，当树脂和催化剂混合在一起时反应或遇水产生膨胀，本身反应或发泡生成多元网状密弹性体的特征，当它被高压推挤，注入衬砌与围岩结构的裂隙中，可沿裂缝延伸直到将所有裂隙充填。在封堵裂隙加固岩层时，裂隙中不含水时产品膨胀率也相应变小（膨胀倍数为2～4倍），高压推力将马丽散压入并充满所有缝隙，达到堵漏目的，成品抗压强度可达65MPa；在遇水后产生关联反应，发生膨胀，在膨胀压力的作用下产生二次渗压，高压推力与二次渗压将马丽散压入并充满所有缝隙，从而达到堵漏目的，成品抗压15～25MPa，可以说马丽散是堵水材料中性能最好的一种。

隧洞混凝土围护结构实施马丽散灌浆后，一方面充填了混凝土围护结构中的裂隙，实现了围护结构的密实性和整体封堵水能力，马丽散浆液固结体封闭裂隙，阻止水汽再次侵入，防止水害和风化，对实现衬砌结构堵漏水的长期稳定性具有明显效果。另一方面改善了混凝土的结构及力学性能，显著提高其自承能力，与混凝土一起实现综合加固的效果。

马丽散灌浆材料具有高度黏合力和很好的机械性能，注入围岩后，低黏度混合物保持液体状态几秒钟，渗透细小的裂缝，发生膨胀和黏结，有效地加固周围围岩松动圈，使之成为整体，提高了围岩的整体承载能力，并达到防渗处理的目的。
