【摘要】:新建一个装配模型,命名为shaper_asm,选取模板。Step2.引入第一个元件body.prt,并使用约束完全约束该元件。Step3.引入电动机子组件motor_asm.asm,并将其调整到图9.6.14所示的位置。分别选取图9.6.24中的两个平面为“平移”约束的参考,如图9.6.26所示。图9.6.32 “放置”界面单击操控板中的按钮,完成圆柱连接的创建。Step12.创建bar和body之间的销连接。图9.6.33 创建“销”连接图9.6.34 定义“轴对齐”约束定义“平移”约束。

创建机构总装配的优化优化机构装配管理流程

Step1.新建文件。新建一个装配模型,命名为shaper_asm,选取978-7-111-42656-1-Chapter09-877.jpg模板。

Step2.引入第一个元件body.prt,并使用978-7-111-42656-1-Chapter09-878.jpg约束完全约束该元件。

Step3.引入电动机子组件motor_asm.asm,并将其调整到图9.6.14所示的位置。

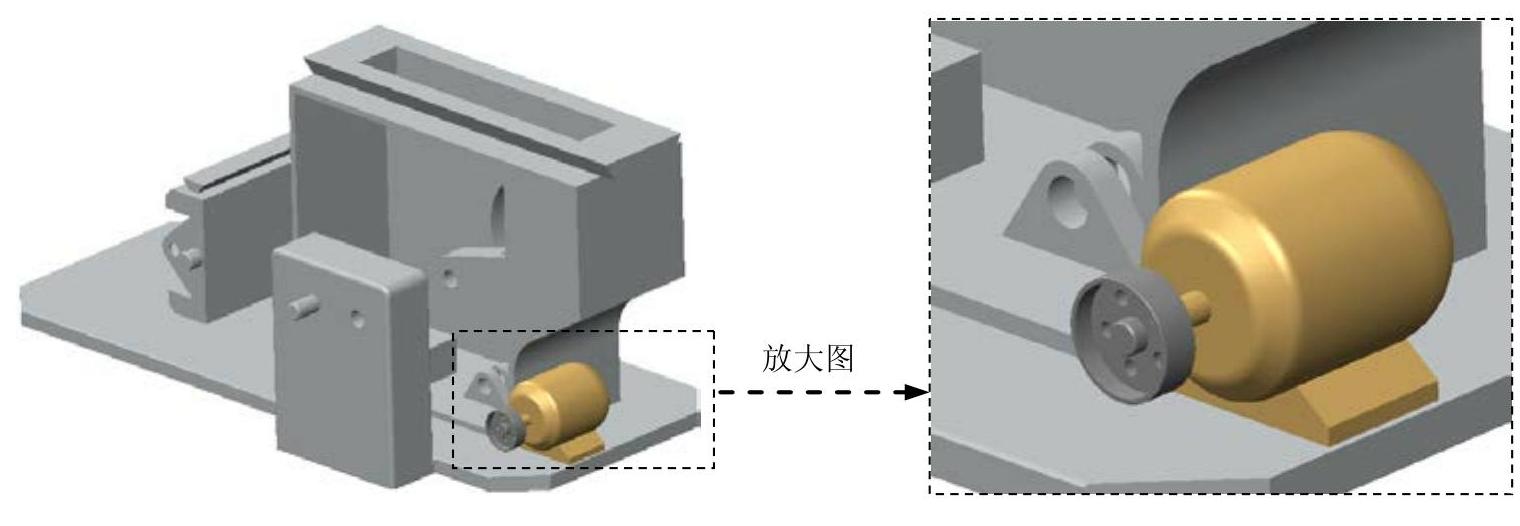

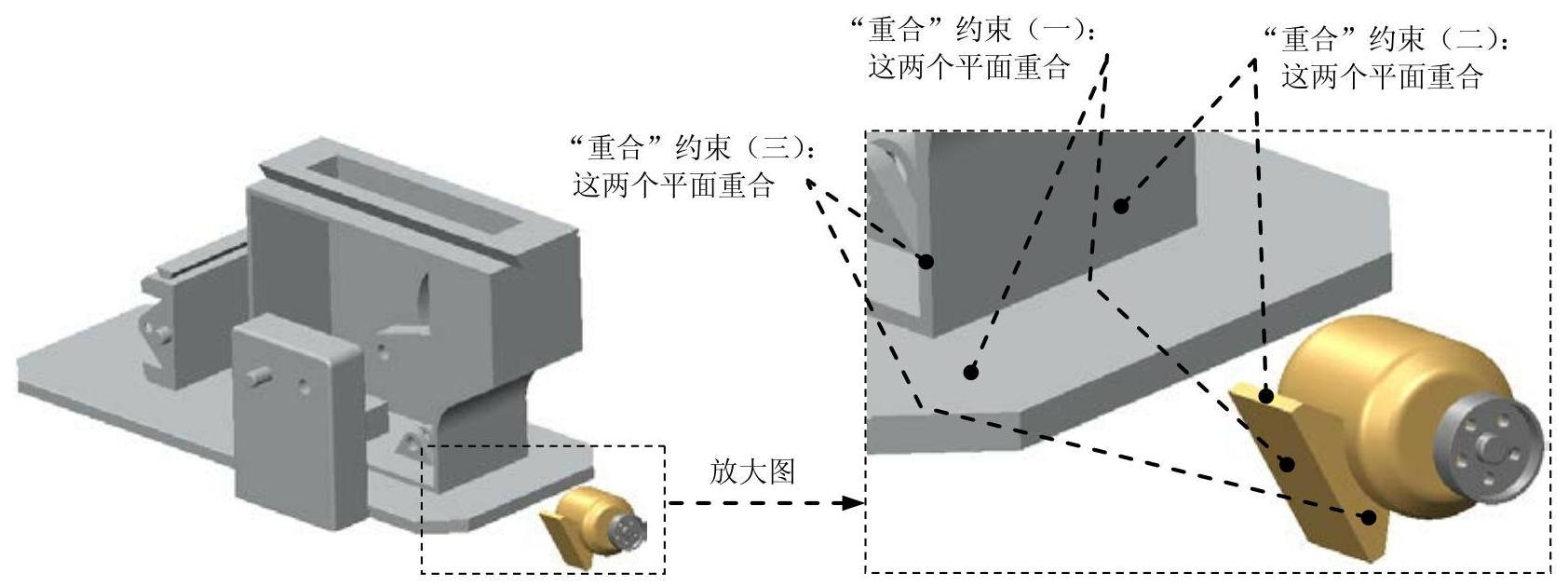

图9.6.14 创建刚性(Rigid)连接

Step4.创建body和motor_asm之间的刚性连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-880.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-881.jpg选项卡

(2)定义“重合”约束(一)。在978-7-111-42656-1-Chapter09-882.jpg下拉列表中选择978-7-111-42656-1-Chapter09-883.jpg选项,选取图9.6.14所示的两个平面为“重合”约束(一)的参考,此时978-7-111-42656-1-Chapter09-884.jpg界面如图9.6.15所示。

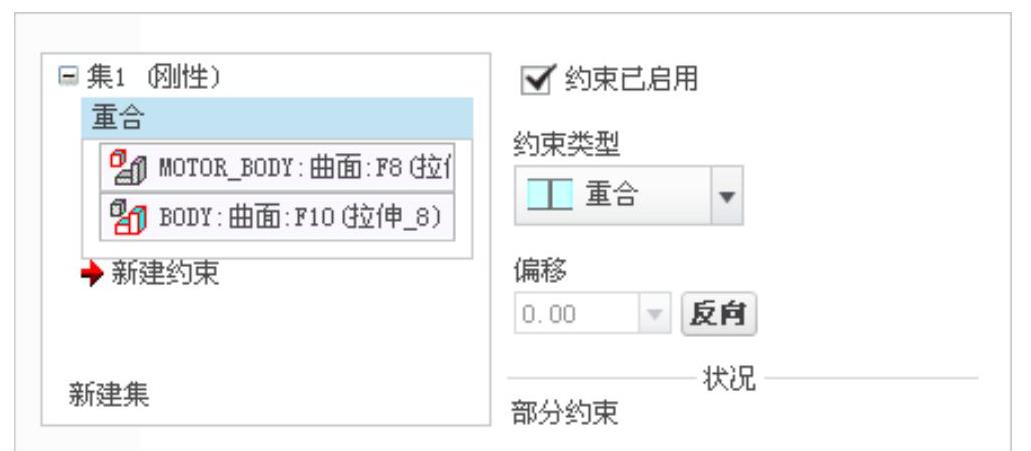

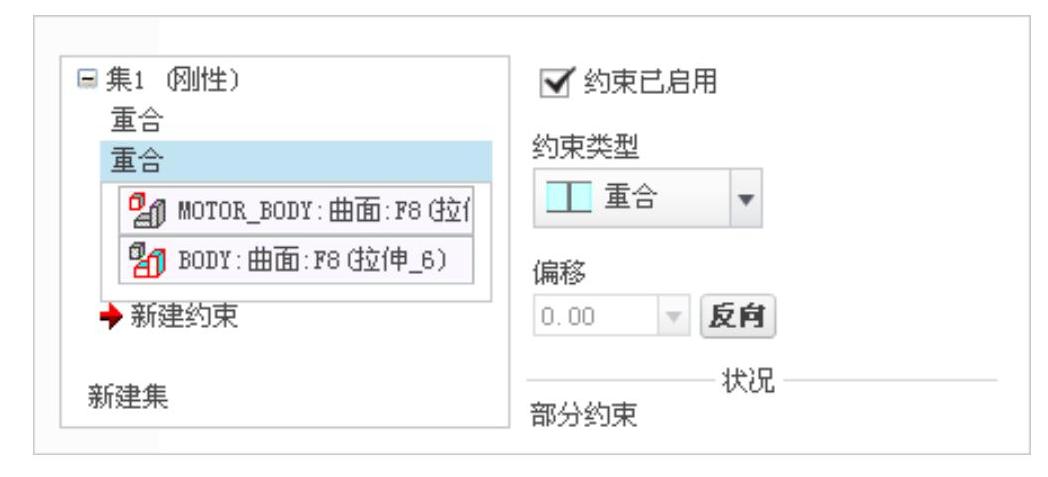

图9.6.15 “放置”界面

(3)定义“重合”约束(二)。在978-7-111-42656-1-Chapter09-886.jpg界面中单击978-7-111-42656-1-Chapter09-887.jpg,在978-7-111-42656-1-Chapter09-888.jpg下拉列表中选择978-7-111-42656-1-Chapter09-889.jpg选项,选取图9.6.14中的两个平面为“重合”约束(二)的参考,此时978-7-111-42656-1-Chapter09-890.jpg界面如图9.6.16所示。


图9.6.16 “放置”界面

(4)定义“重合”约束(三)。参考步骤(3)选取图9.6.14中的两个平面为“重合”约束(三)的参考,此时978-7-111-42656-1-Chapter09-892.jpg界面如图9.6.17所示。

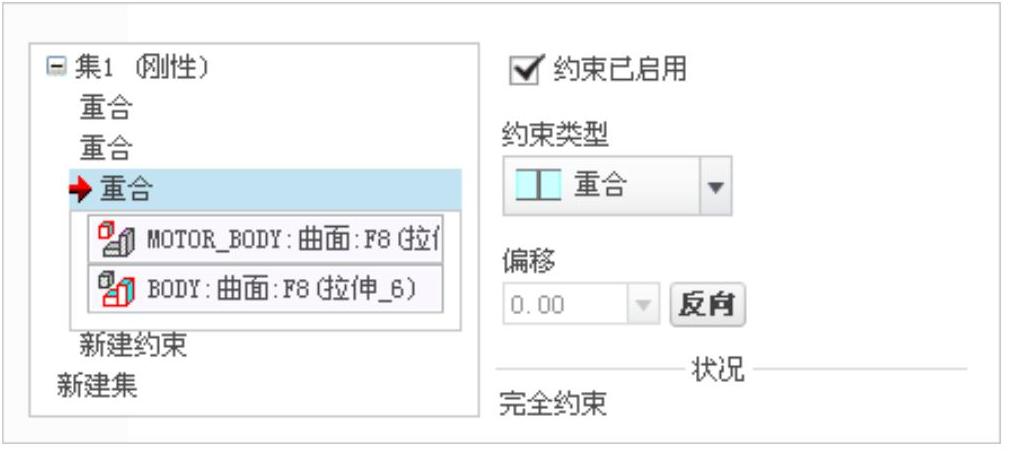

图9.6.17 放置界面

(5)单击操控板中的978-7-111-42656-1-Chapter09-894.jpg按钮,完成刚性连接的创建,如图9.6.18所示


图9.6.18 完成连接

Step5.引入元件coupling_wheel.prt,并将其调整到图9.6.19所示的位置。

Step6.创建coupling_wheel和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-896.jpg选项。

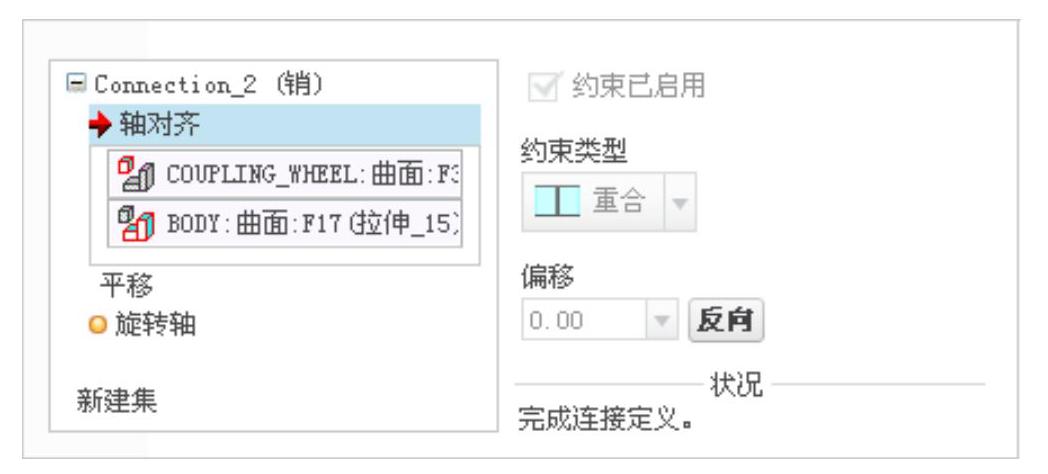

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-897.jpg按钮,分别选取图9.6.19中的两个柱面为“轴对齐”约束参考,如图9.6.20所示。

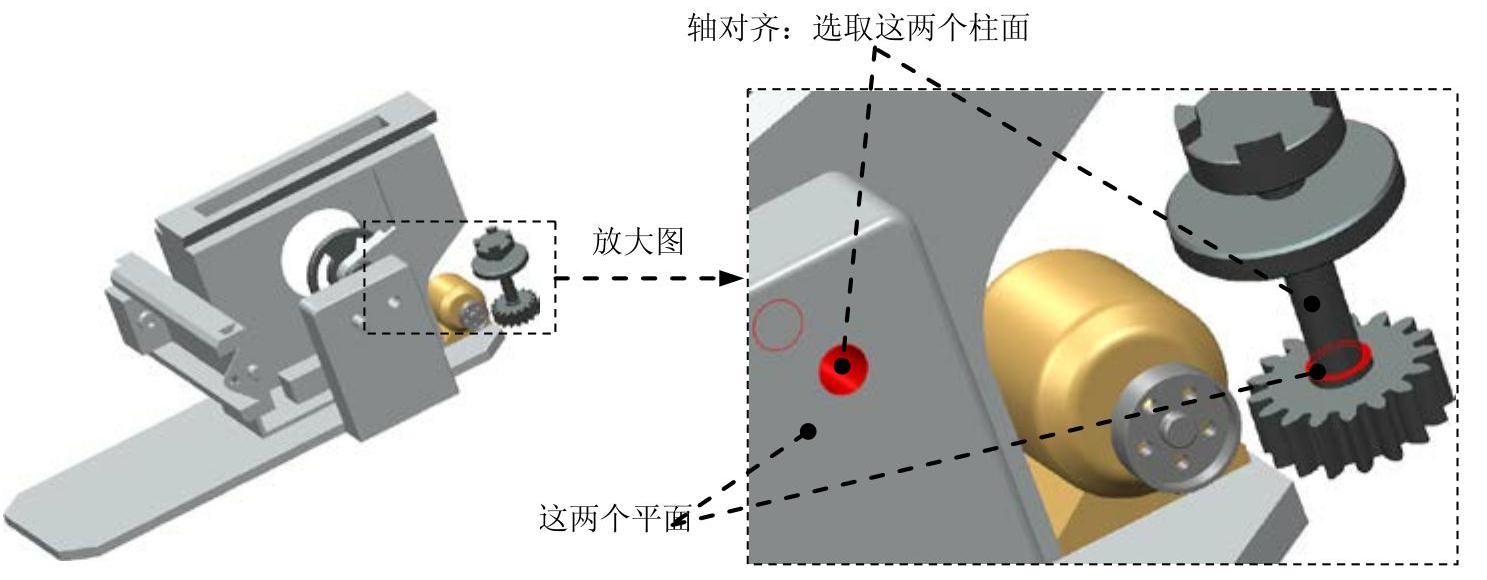

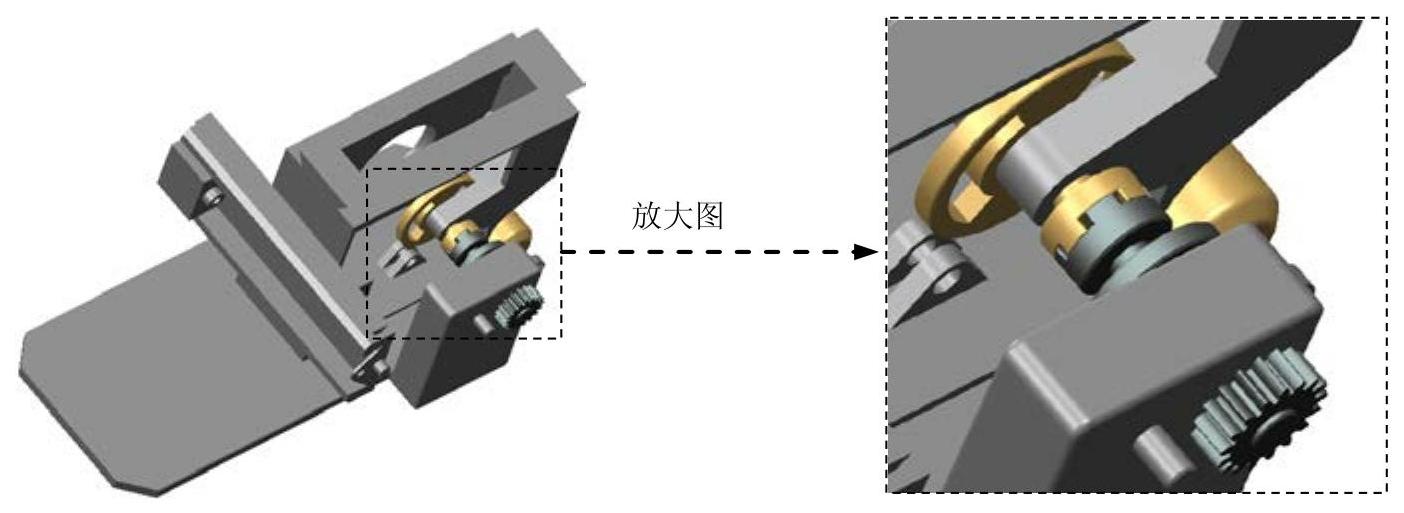

图9.6.19 创建“销(Pin)”连接


图9.6.20 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.19中的两个平面为“平移”约束的参考,如图9.6.21所示。


图9.6.21 定义“平移”约束

(4)设置旋转轴参考。在978-7-111-42656-1-Chapter09-901.jpg界面中单击978-7-111-42656-1-Chapter09-902.jpg选项,选取coupling_wheel中的基准平面DTM3和body中的基准平面DTM2为旋转轴参考。

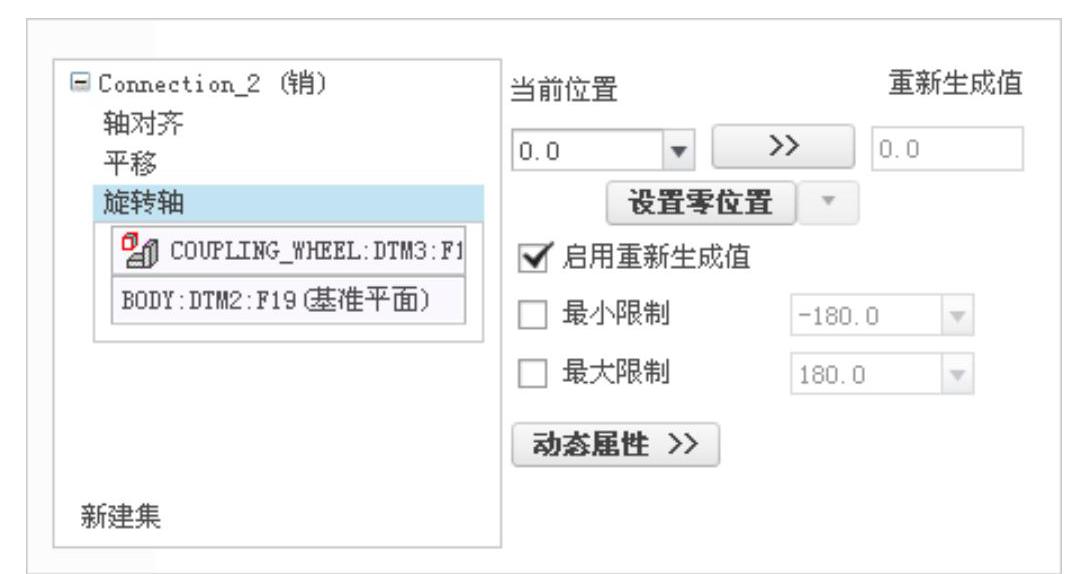

(5)设置位置参数。在978-7-111-42656-1-Chapter09-903.jpg界面右侧978-7-111-42656-1-Chapter09-904.jpg区域下的文本框中输入值0,并按Enter键确认,然后单击978-7-111-42656-1-Chapter09-905.jpg按钮;选中978-7-111-42656-1-Chapter09-906.jpg复选框,如图9.6.22所示。


图9.6.22 设置位置参数

(6)单击操控板中的978-7-111-42656-1-Chapter09-908.jpg按钮,完成连接的创建,如图9.6.23所示


图9.6.23 完成连接的创建

Step7.引入元件coupling_gear.prt,并将其调整到图9.6.24所示的位置。

Step8.创建coupling_gear和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-910.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-911.jpg按钮,分别选取图9.6.24中的两个柱面为“轴对齐”约束参考,如图9.6.25所示。


图9.6.24 创建“销(Pin)”连接


图9.6.25 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.24中的两个平面为“平移”约束的参考,如图9.6.26所示。

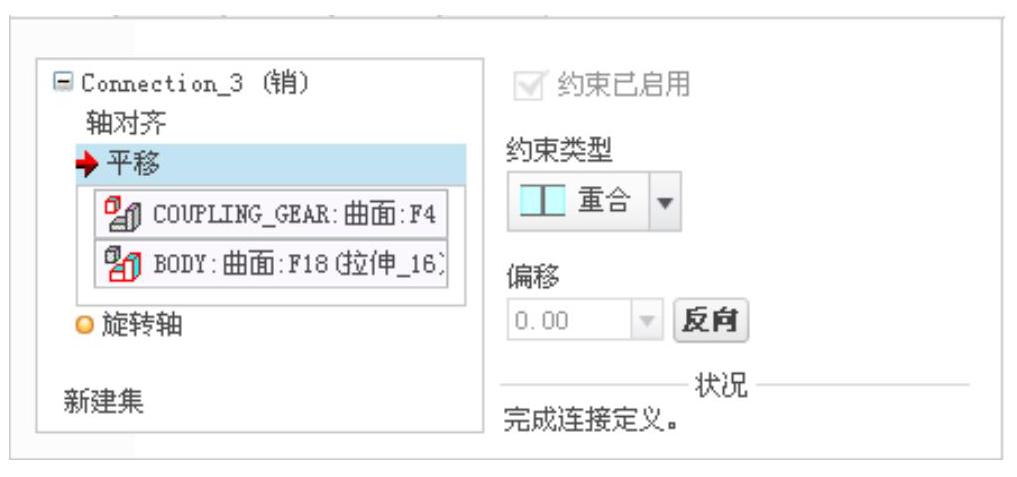

图9.6.26 定义“平移”约束

(4)设置旋转轴参考。在978-7-111-42656-1-Chapter09-915.jpg界面中单击978-7-111-42656-1-Chapter09-916.jpg选项,选取coupling_wheel中的基准平面DTM4和body中的基准平面DTM2为旋转轴参考。

(5)设置位置参数。在978-7-111-42656-1-Chapter09-917.jpg界面右侧978-7-111-42656-1-Chapter09-918.jpg区域下的文本框中输入值0,并按Enter键确认,然后单击978-7-111-42656-1-Chapter09-919.jpg按钮;选中978-7-111-42656-1-Chapter09-920.jpg复选框,如图9.6.27所示。

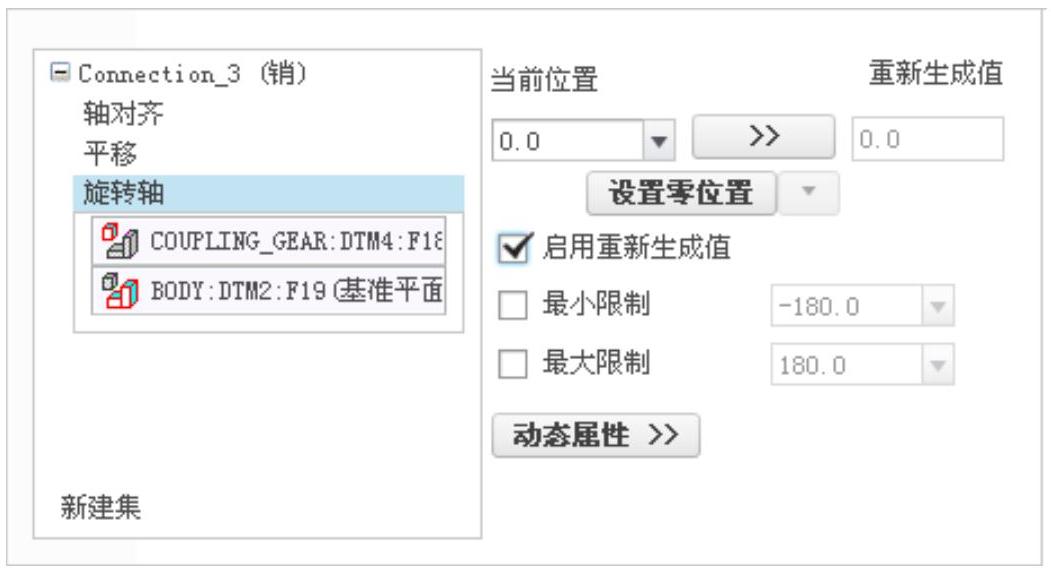

图9.6.27 设置位置参数

(6)单击操控板中的978-7-111-42656-1-Chapter09-922.jpg按钮,完成连接的创建,如图9.6.28所示。


图9.6.28 完成连接的创建

Step9.引入元件spline.prt,并将其调整到图9.6.29所示的位置。

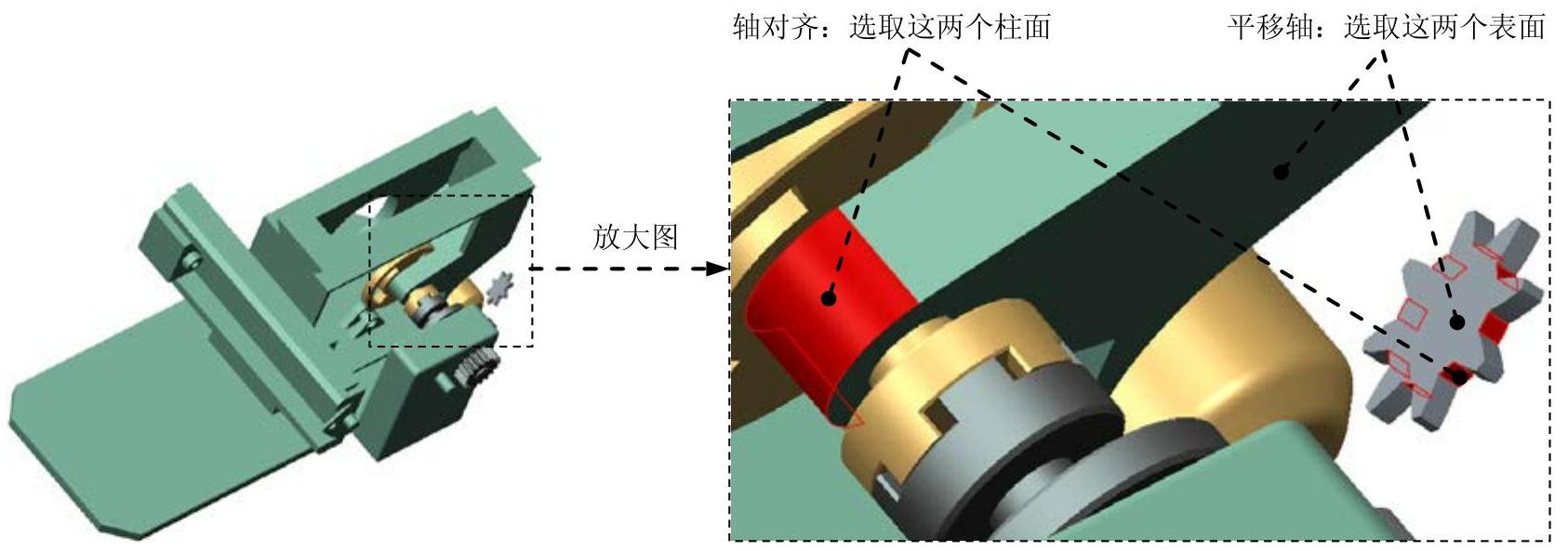

图9.6.29 创建圆柱(Cylinder)连接

Step10.创建spline和body之间的圆柱连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-925.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-926.jpg选项卡。

(2)定义“轴对齐”约束。分别选取图9.6.29所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-927.jpg界面如图9.6.30所示。

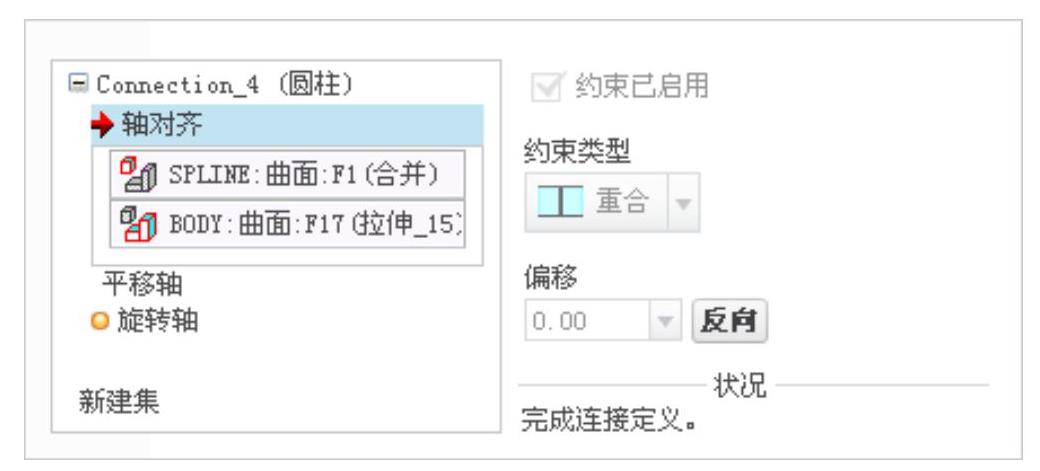

图9.6.30 “放置”界面

(3)设置平移轴参考。在978-7-111-42656-1-Chapter09-929.jpg界面中单击978-7-111-42656-1-Chapter09-930.jpg选项,选取图9.6.29所示的两个平面为平移轴参考。

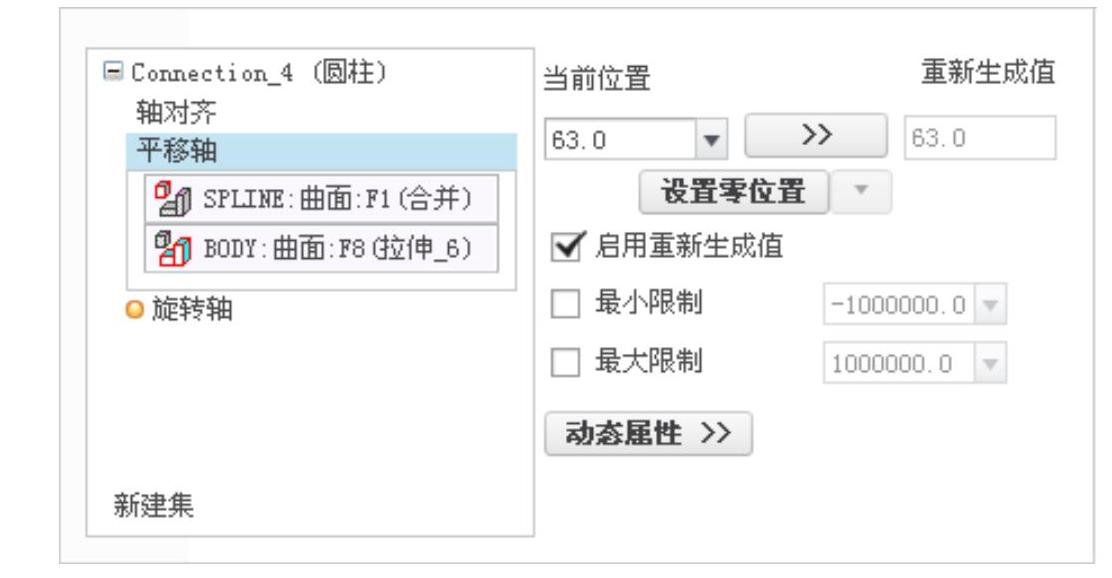

(4)设置平移轴位置参数。在978-7-111-42656-1-Chapter09-931.jpg界面右侧978-7-111-42656-1-Chapter09-932.jpg区域下的文本框中输入值63(如果方向相反则为负值),并按Enter键确认;单击978-7-111-42656-1-Chapter09-933.jpg按钮,选中978-7-111-42656-1-Chapter09-934.jpg复选框,此时978-7-111-42656-1-Chapter09-935.jpg界面如图9.6.31所示。


图9.6.31 “放置”界面

(5)设置旋转轴参考。在978-7-111-42656-1-Chapter09-937.jpg界面中单击978-7-111-42656-1-Chapter09-938.jpg选项,在模型树中选取spline中的基准平面DTM1和body中的基准平面DTM2为旋转轴参考。

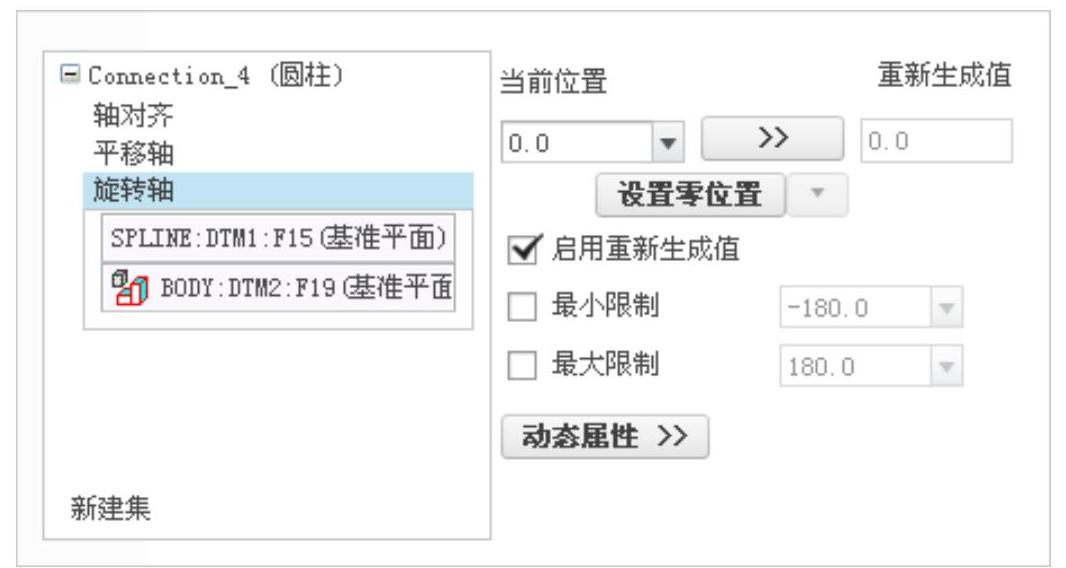

(6)设置位置参数。在978-7-111-42656-1-Chapter09-939.jpg界面右侧978-7-111-42656-1-Chapter09-940.jpg区域下的文本框中输入值0,并按Enter键确认;单击978-7-111-42656-1-Chapter09-941.jpg按钮,选中978-7-111-42656-1-Chapter09-942.jpg复选框,此时978-7-111-42656-1-Chapter09-943.jpg界面9.6.32所示。


图9.6.32 “放置”界面

(7)单击操控板中的978-7-111-42656-1-Chapter09-945.jpg按钮,完成圆柱连接的创建。

Step11.引入元件bar.prt,并将其调整到图9.6.33所示的位置(在模型树中隐藏元件spline、coupling_wheel和coupling_gear)。

Step12.创建bar和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-946.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-947.jpg按钮,分别选取图9.6.33中的两个柱面为“轴对齐”约束参考,如图9.6.34所示。

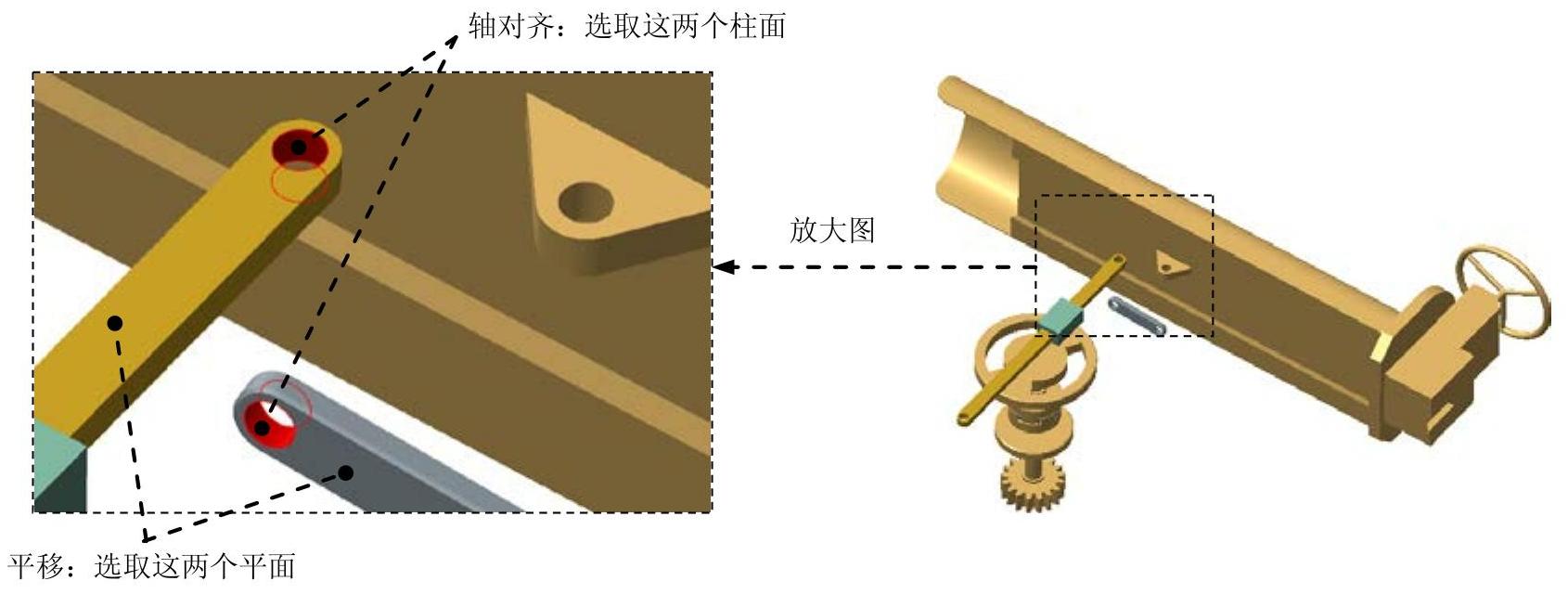

图9.6.33 创建“销(Pin)”连接

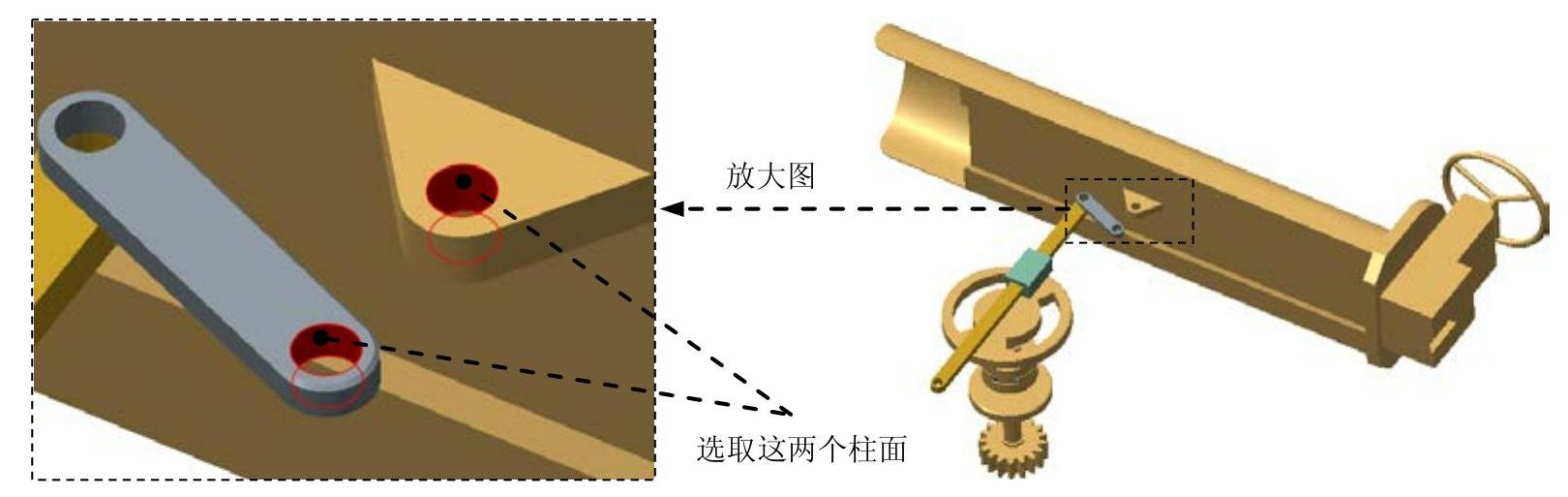

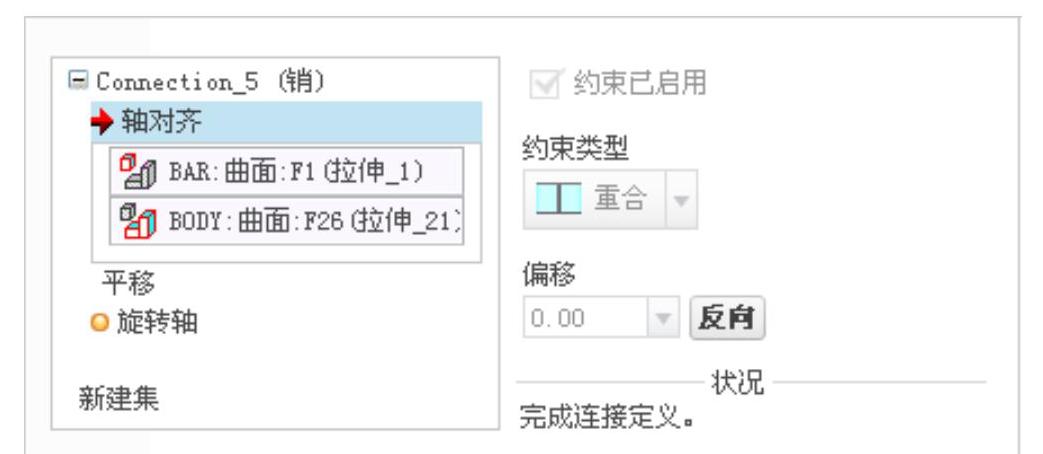

图9.6.34 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.33中的两个平面为“平移”约束的参考,如图9.6.35所示。


图9.6.35 定义“平移”约束

(4)设置旋转轴参考。在978-7-111-42656-1-Chapter09-951.jpg界面中单击978-7-111-42656-1-Chapter09-952.jpg选项,选取bar中的基准平面DTM1和body中的基准平面DTM2为旋转轴参考。

(5)设置位置参数。在978-7-111-42656-1-Chapter09-953.jpg界面右侧978-7-111-42656-1-Chapter09-954.jpg区域下的文本框中输入值0,并按Enter键确认,然后单击978-7-111-42656-1-Chapter09-955.jpg按钮;选中978-7-111-42656-1-Chapter09-956.jpg复选框,如图9.6.36所示。

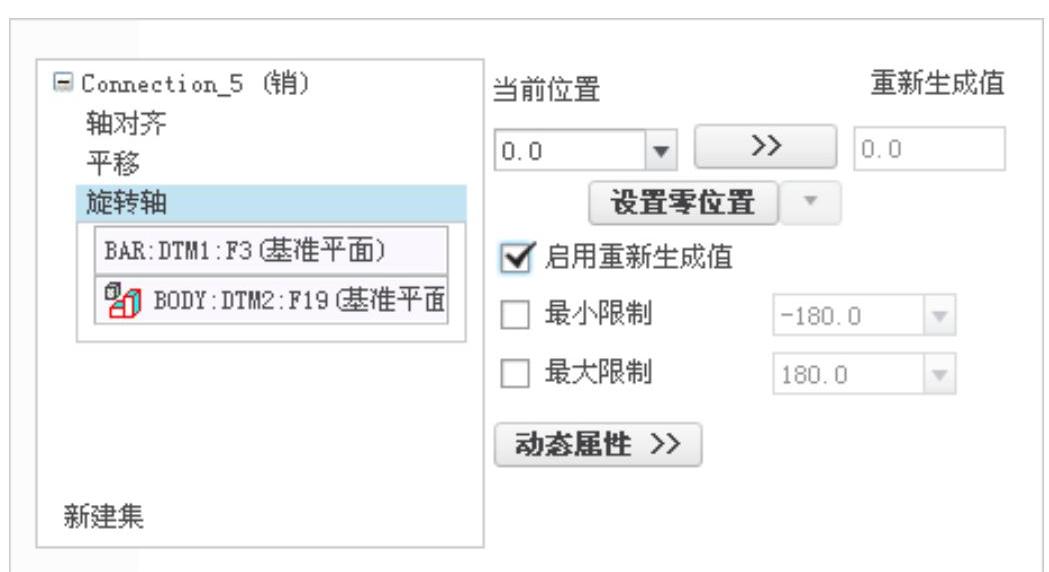

图9.6.36 设置位置参数

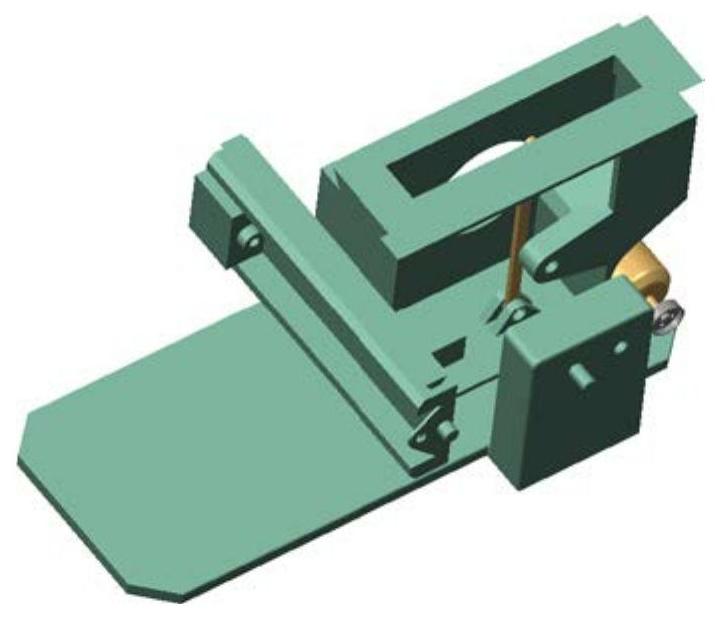

(6)单击操控板中的978-7-111-42656-1-Chapter09-958.jpg按钮,完成连接的创建,如图9.6.37所示


图9.6.37 完成连接的创建

Step13.引入元件slider.prt,并将其调整到图9.6.38所示的位置(在模型树中隐藏元件body和motor_asm,取消隐藏元件spline、coupling_wheel和coupling_gear)。

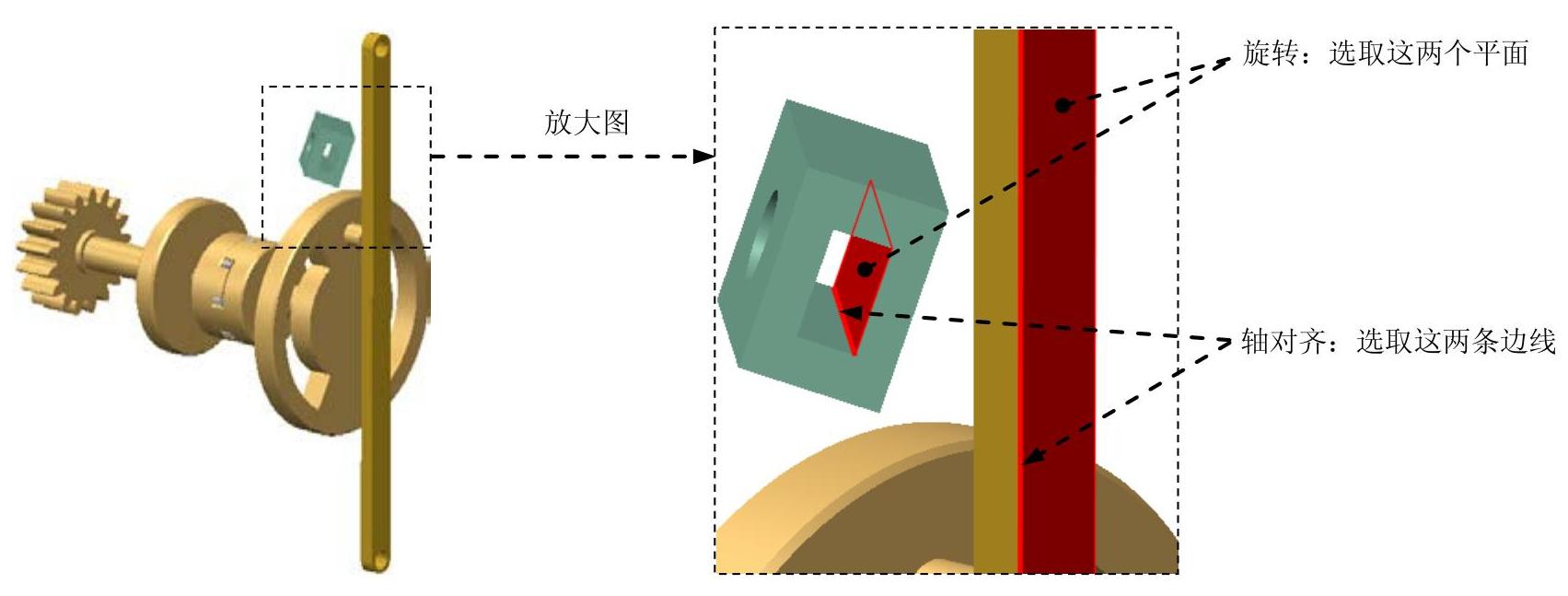

图9.6.38 创建滑块(Slider)连接

Step14.创建slider和bar之间的滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-961.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-962.jpg选项卡。

(2)定义“轴对齐”约束。分别选取图9.6.38所示的两条边线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-963.jpg界面如图9.6.39所示。

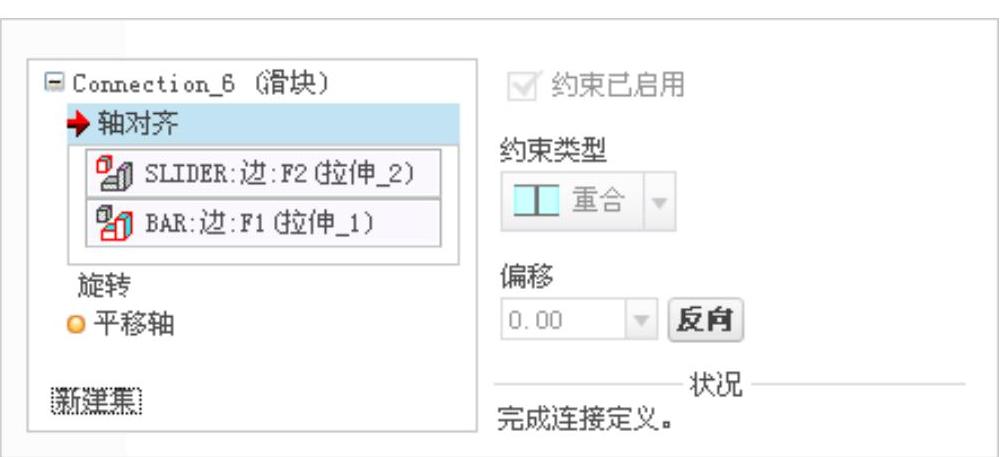

图9.6.39 “放置”界面

(3)定义“旋转”约束。分别选取图9.6.38所示的两个平面为“旋转”约束参考,此时978-7-111-42656-1-Chapter09-965.jpg界面如图9.6.40所示。

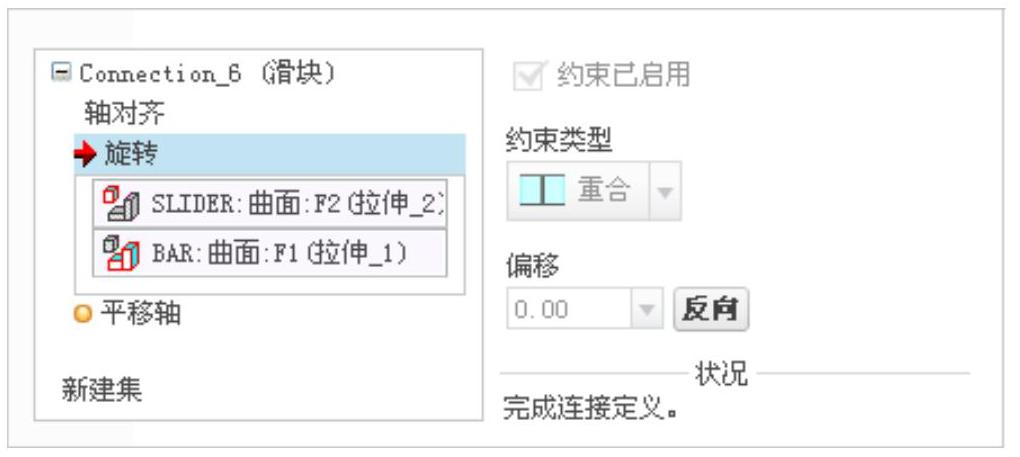

图9.6.40 “放置”界面

Step15.创建slider和coupling_wheel之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter09-967.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-968.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-969.jpg按钮,分别选取图9.6.41所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-970.jpg界面如图9.6.42所示。

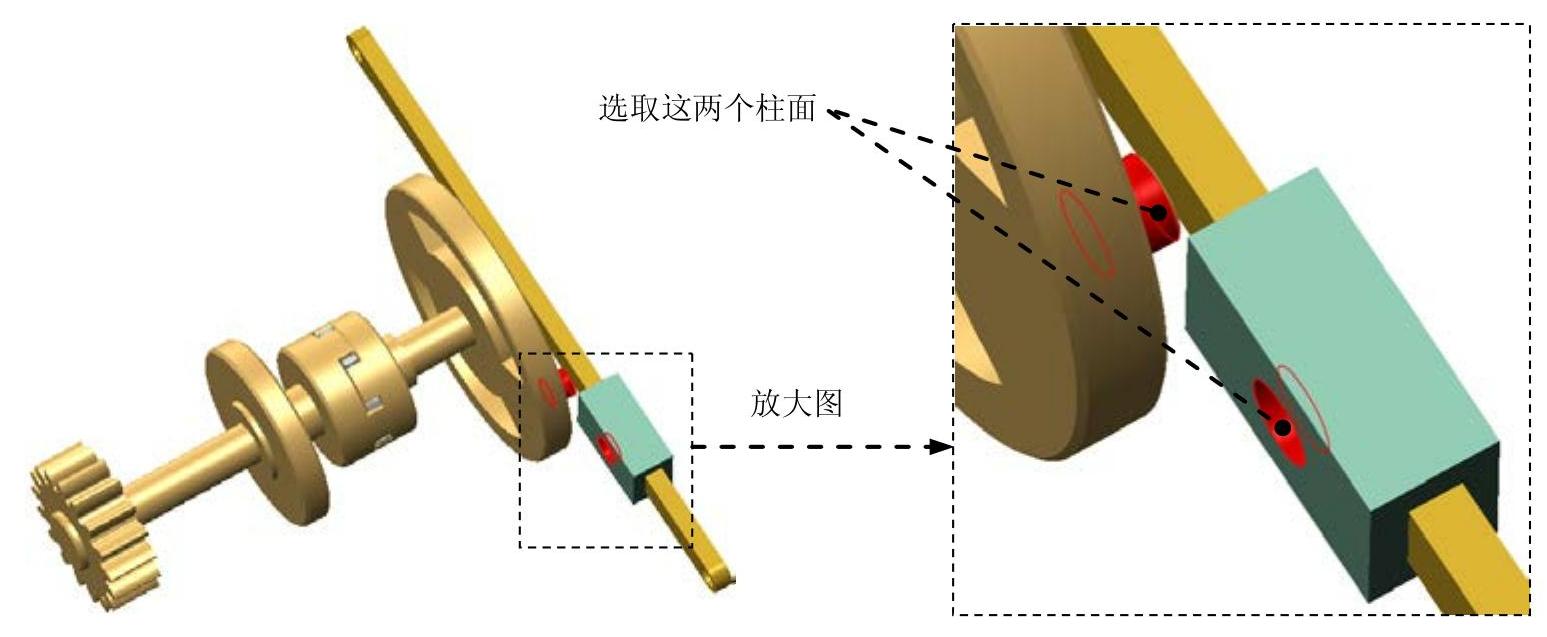

图9.6.41 创建圆柱(Cylinder)连接


图9.6.42 “放置”界面

(3)单击操控板中的978-7-111-42656-1-Chapter09-973.jpg按钮,完成连接的创建。

Step16.引入元件ram.prt,并将其调整到图9.6.43所示的位置(在模型树中取消隐藏元件body)。


图9.6.43 创建滑块(Slider)连接

Step17.创建ram和body之间的滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-975.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-976.jpg选项卡。

(2)定义“轴对齐”约束。分别选取图9.6.43所示的两条边线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-977.jpg界面如图9.6.44所示。


图9.6.44 “放置”界面

(3)定义“旋转”约束。分别选取图9.6.43所示的两个平面为“旋转”约束参考,此时978-7-111-42656-1-Chapter09-979.jpg界面如图9.6.45所示。


图9.6.45 “放置”界面(www.daowen.com)

(4)单击操控板中的978-7-111-42656-1-Chapter09-981.jpg按钮,完成连接的创建。

Step18.引入元件rod.prt,并将其调整到图9.6.46所示的位置(在模型树中隐藏元件body)。

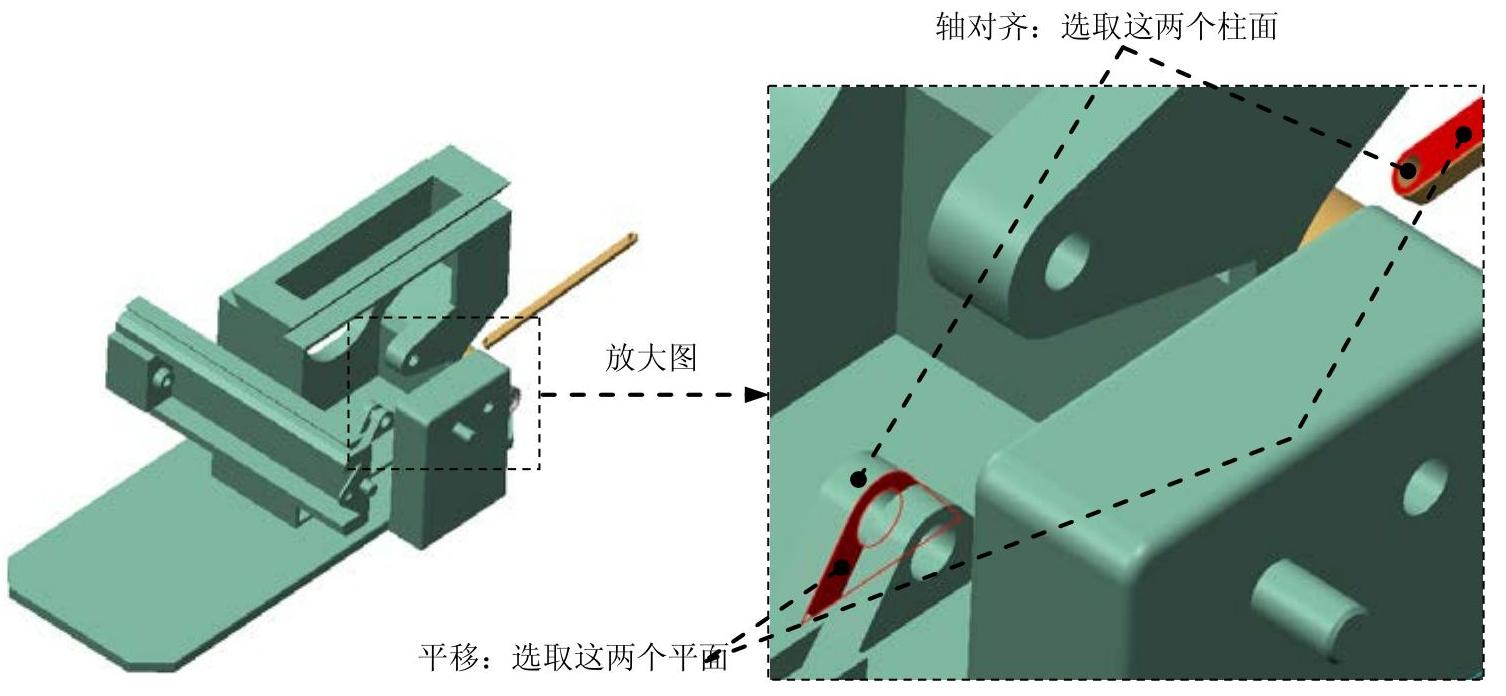

图9.6.46 创建“销(Pin)”连接

Step19.创建rod和bar之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-983.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-984.jpg按钮,分别选取图9.6.46中的两个柱面为“轴对齐”约束参考,如图9.6.47所示。

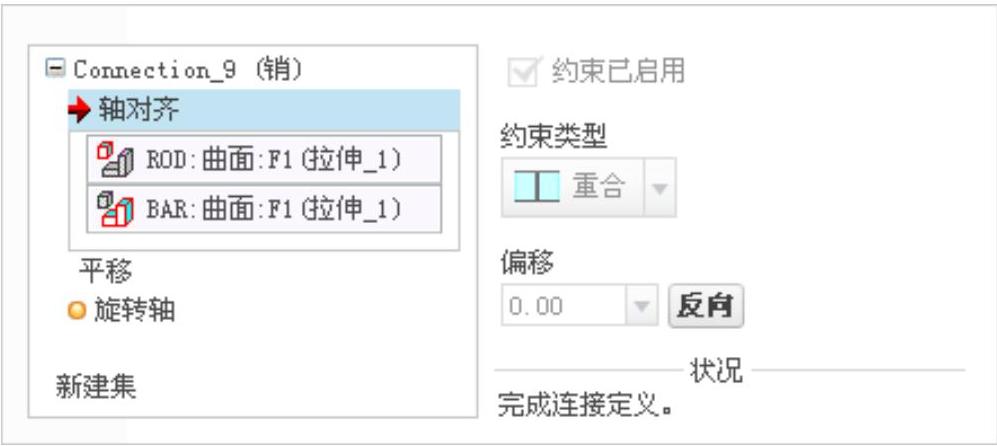

图9.6.47 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.46中的两个平面为“平移”约束的参考,如图9.6.48所示。

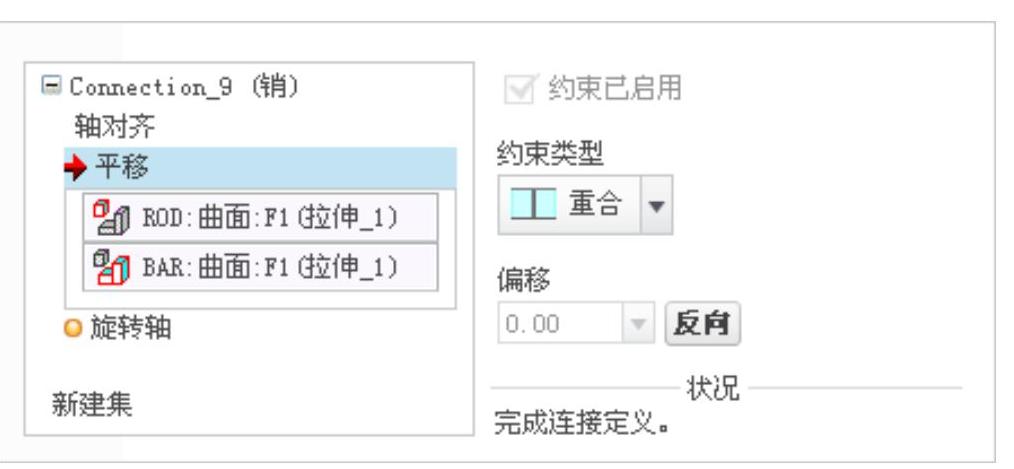

图9.6.48 定义“平移”约束

Step20.创建ram和rod之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter09-987.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-988.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-989.jpg按钮,分别选取图9.6.49所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-990.jpg界面如图9.6.50所示。


图9.6.49 创建圆柱(Cylinder)连接

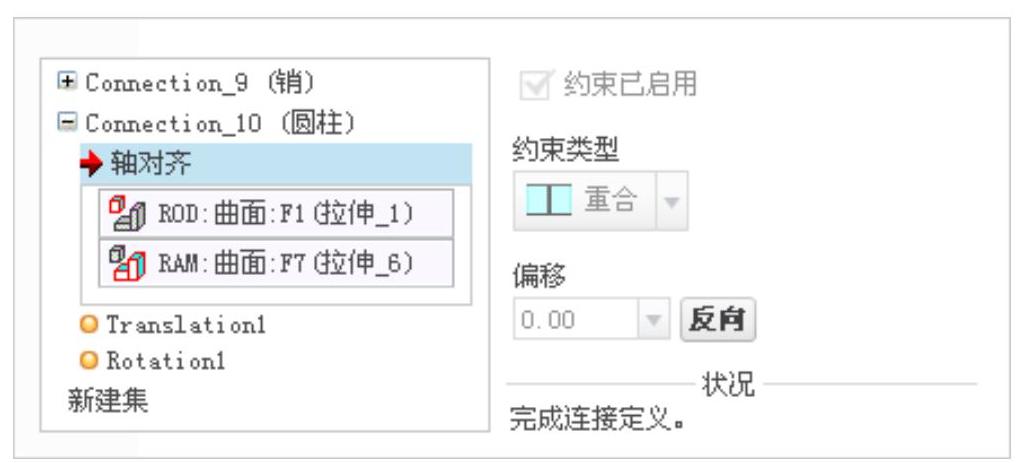

图9.6.50 “放置”界面

(3)单击操控板中的978-7-111-42656-1-Chapter09-993.jpg按钮,完成连接的创建,如图9.6.51所示。

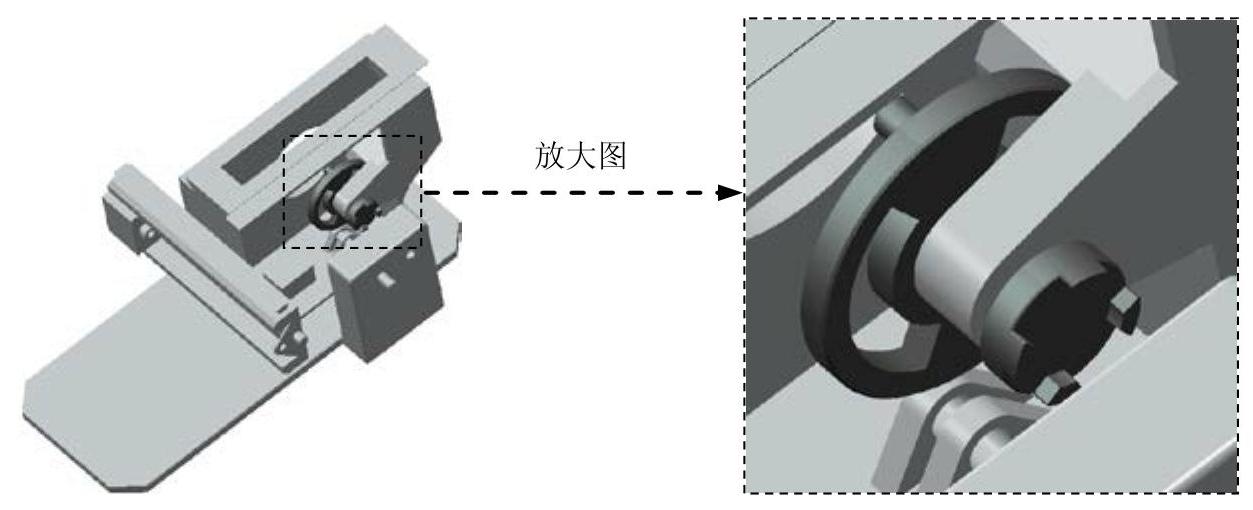

图9.6.51 完成连接的创建

Step21.引入元件gear.prt,并将其调整到图9.6.52所示的位置(在模型树中取消隐藏元件body)。

Step22.创建gear和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-995.jpg选项。

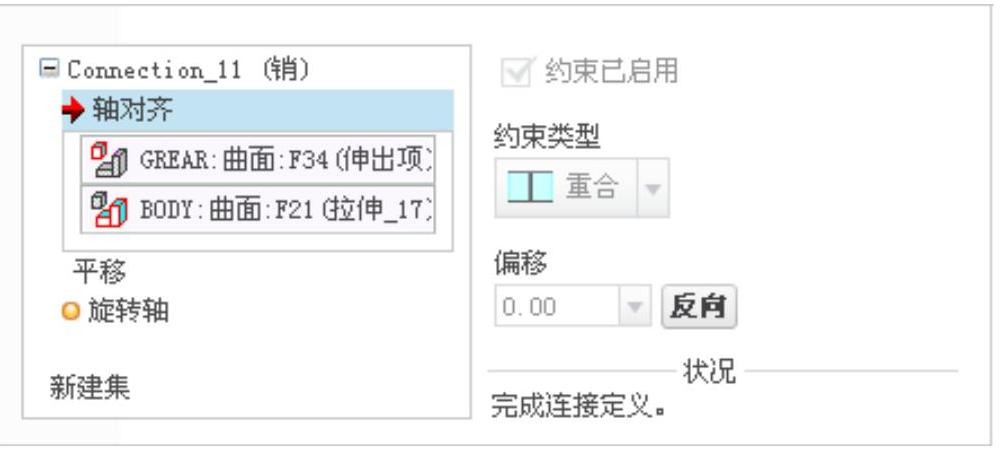

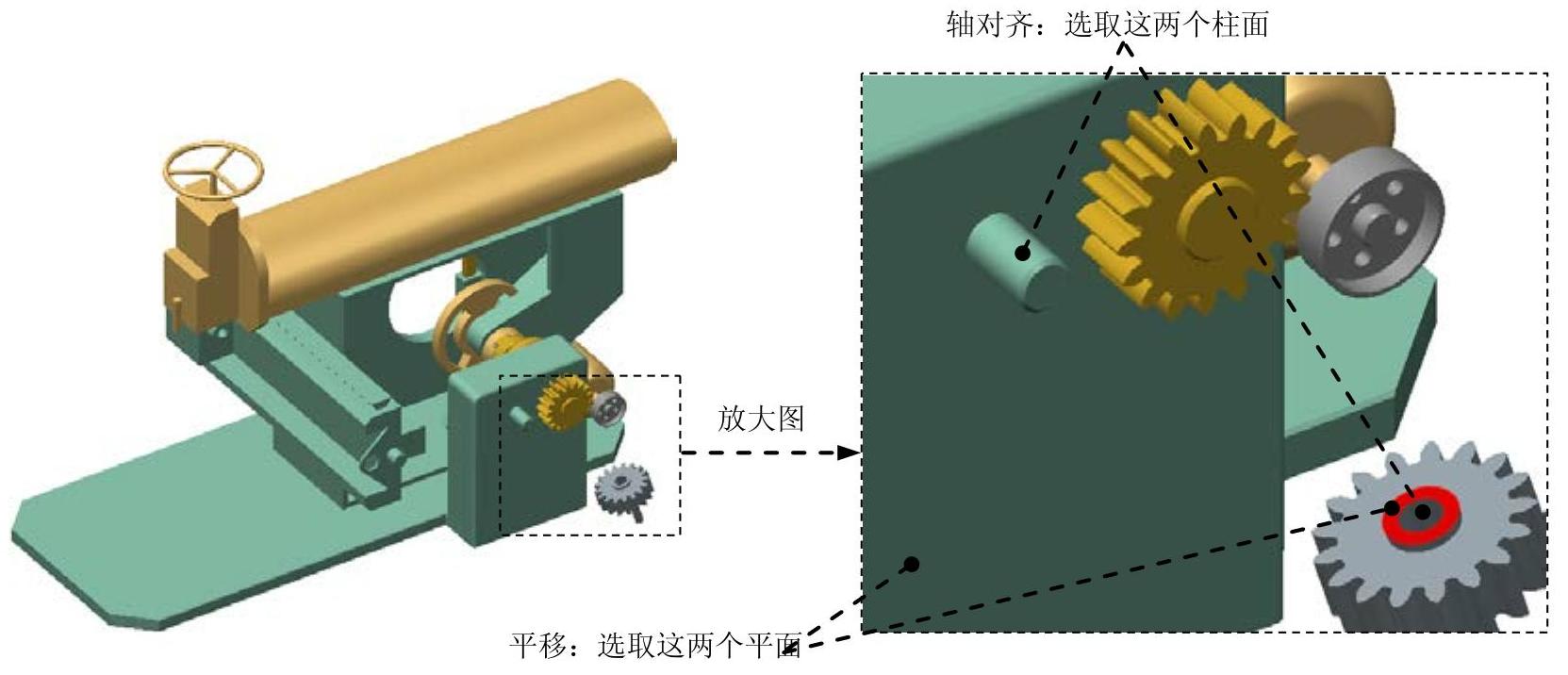

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-996.jpg按钮,分别选取图9.6.52中的两个柱面为“轴对齐”约束参考,如图9.6.53所示。


图9.6.52 创建“销(Pin)”连接


图9.6.53 定义“轴对齐”约束

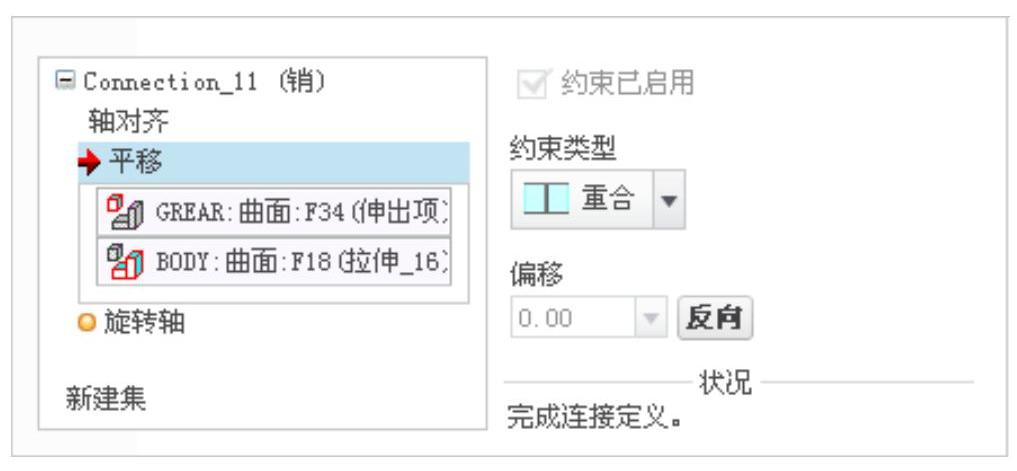

(3)定义“平移”约束。分别选取图9.6.52中的两个平面为“平移”约束的参考,如图9.6.54所示。


图9.6.54 定义“平移”约束

(4)设置旋转轴参考。在978-7-111-42656-1-Chapter09-1000.jpg界面中单击978-7-111-42656-1-Chapter09-1001.jpg选项,选取gear中的基准平面RHGHT和body中的基准平面DTM2为旋转轴参考。

(5)设置位置参数。在978-7-111-42656-1-Chapter09-1002.jpg界面右侧978-7-111-42656-1-Chapter09-1003.jpg区域下的文本框中输入值-5.3,并按Enter键确认,然后单击978-7-111-42656-1-Chapter09-1004.jpg按钮;选中978-7-111-42656-1-Chapter09-1005.jpg复选框,如图9.6.55所示。


图9.6.55 设置位置参数

(6)单击操控板中的978-7-111-42656-1-Chapter09-1007.jpg按钮,完成连接的创建,如图9.6.56所示。

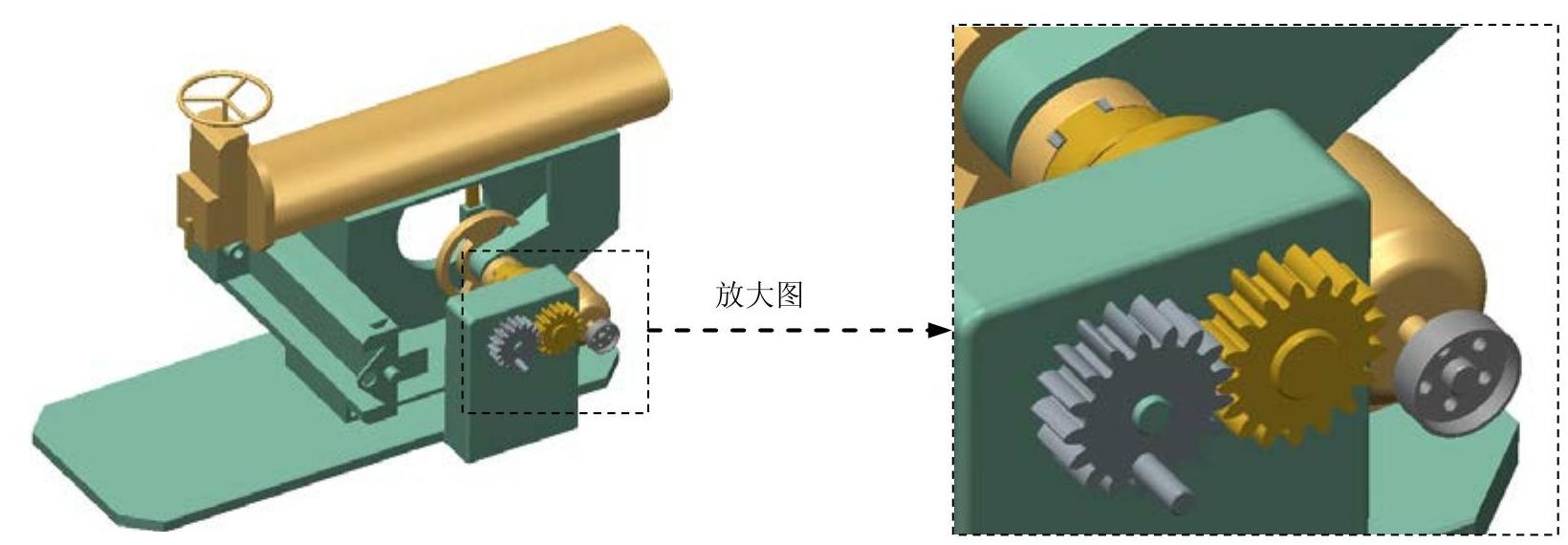

图9.6.56 完成连接的创建

Step23.引入平移机构子组件translation_mech_asm.asm,并将其调整到图9.6.57所示的位置。


图9.6.57 创建刚性(Rigid)连接

Step24.创建body和translation_mech_asm之间的刚性连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-1010.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-1011.jpg选项卡。

(2)定义“重合”约束(一)。在978-7-111-42656-1-Chapter09-1012.jpg下拉列表中选择978-7-111-42656-1-Chapter09-1013.jpg选项,选取图9.6.57所示的两个平面为“重合”约束(一)的参考。

(3)定义“重合”约束(二)。在978-7-111-42656-1-Chapter09-1014.jpg界面中单击978-7-111-42656-1-Chapter09-1015.jpg,在978-7-111-42656-1-Chapter09-1016.jpg下拉列表中选择978-7-111-42656-1-Chapter09-1017.jpg选项,选取图9.6.57中的两个平面为“重合”约束(二)的参考。

(4)定义“重合”约束(三)。参考步骤(3)选取图9.6.57中的两个平面为“重合”约束(三)的参考。

(5)单击操控板中的978-7-111-42656-1-Chapter09-1018.jpg按钮,完成刚性连接的创建,如图9.6.58所示。

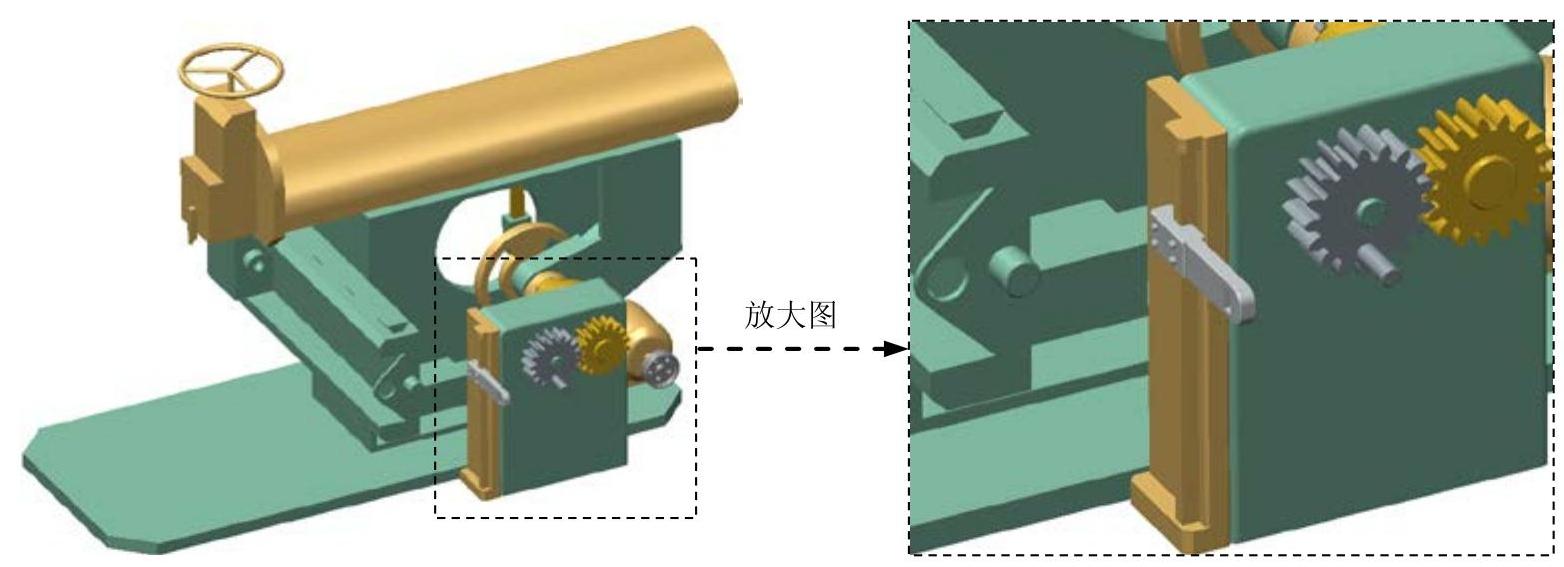

图9.6.58 完成连接

Step25.引入元件syn_rod.prt,并将其调整到图9.6.59所示的位置。


图9.6.59 创建滑块(Slider)连接

Step26.创建syn_rod和translation_mech_slider之间的滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-1021.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-1022.jpg选项卡。

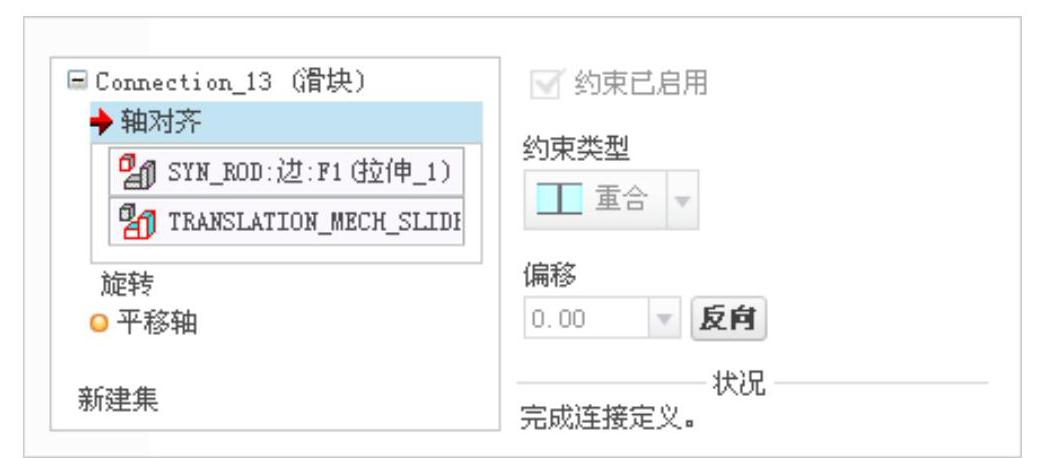

(2)定义“轴对齐”约束。分别选取图9.6.59所示的两条边线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-1023.jpg界面如图9.6.60所示。


图9.6.60 “放置”界面

(3)定义“旋转”约束。分别选取图9.6.59所示的两个平面为“旋转”约束参考,此时978-7-111-42656-1-Chapter09-1025.jpg界面如图9.6.61所示。

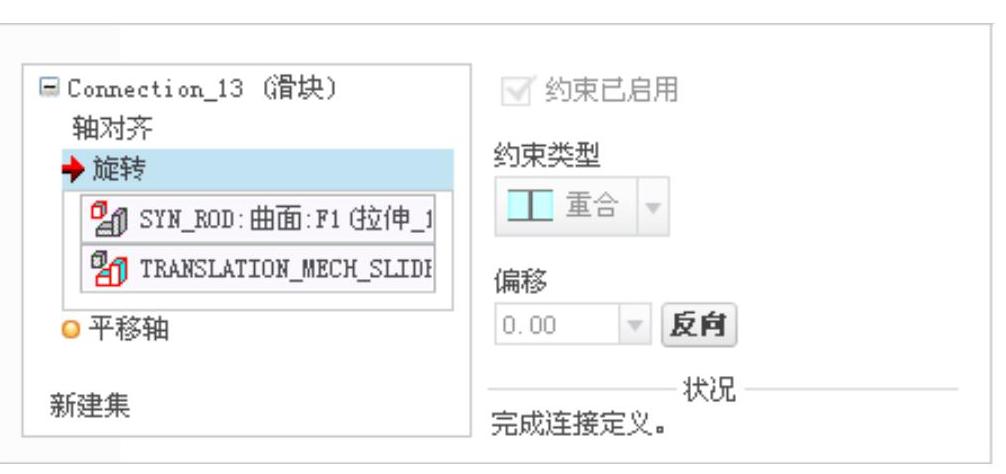

图9.6.61 “放置”界面

Step27.创建syn_rod和gear之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter09-1027.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-1028.jpg选项。

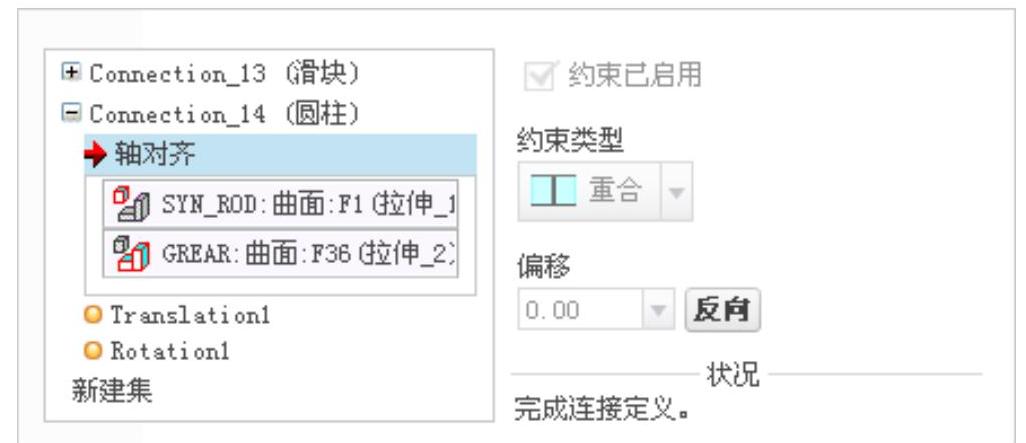

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-1029.jpg按钮,分别选取图9.6.62所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-1030.jpg界面如图9.6.63所示。


图9.6.62 创建圆柱(Cylinder)连接


图9.6.63 “放置”界面

(3)单击操控板中的978-7-111-42656-1-Chapter09-1033.jpg按钮,完成连接的创建。

Step28.引入元件wheel.prt,并将其调整到图9.6.64所示的位置。


图9.6.64 创建“销(Pin)”连接

Step29.创建wheel和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-1035.jpg选项。

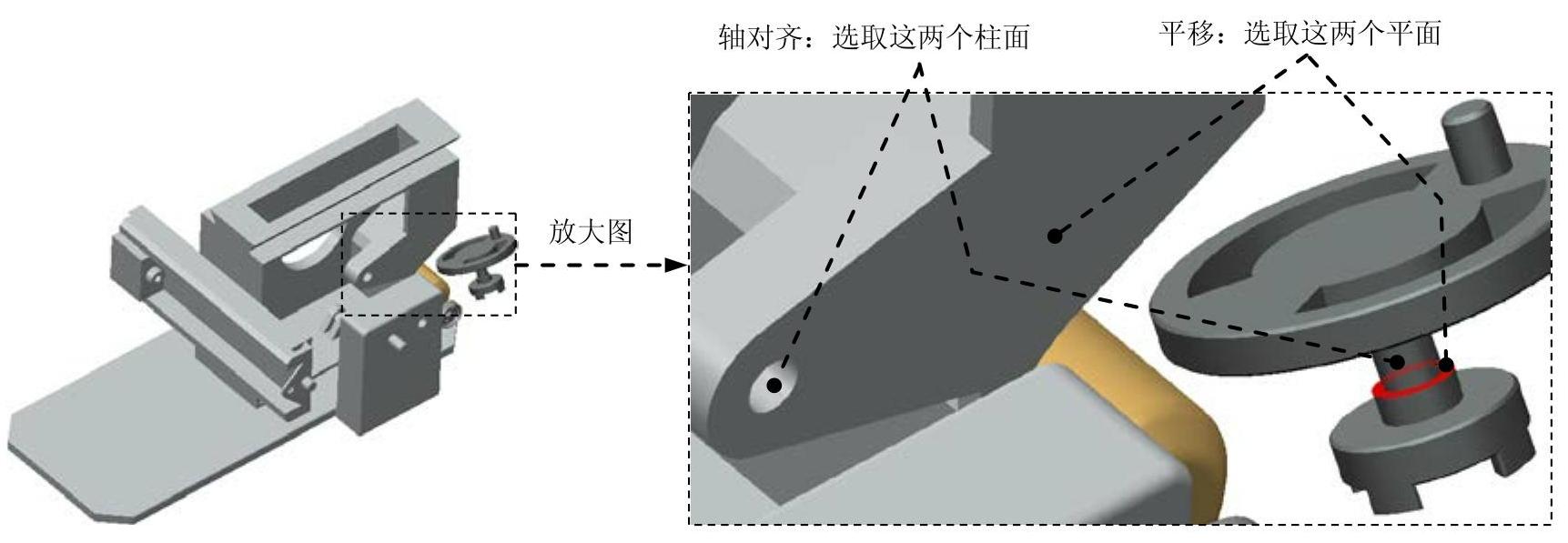

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-1036.jpg按钮,分别选取图9.6.64中的两个柱面为“轴对齐”约束参考,如图9.6.65所示。

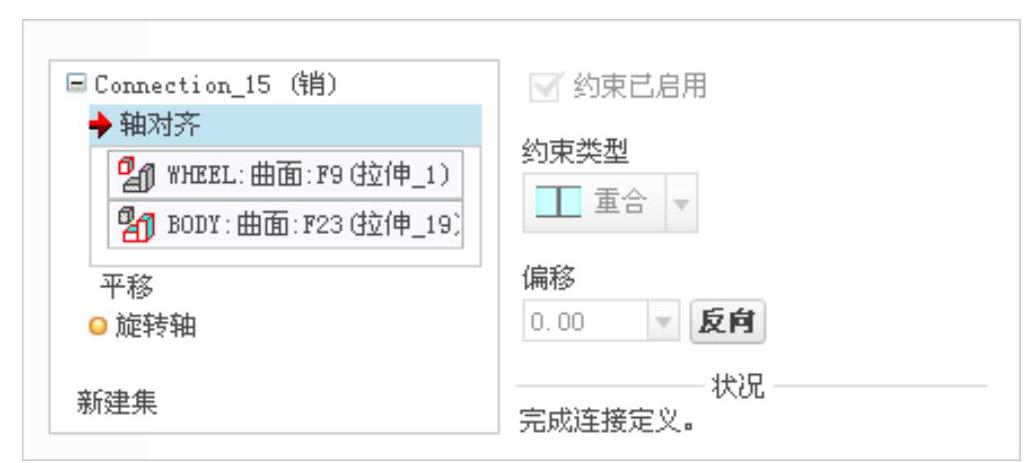

图9.6.65 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.64中的两个平面为“平移”约束的参考,如图9.6.66所示。

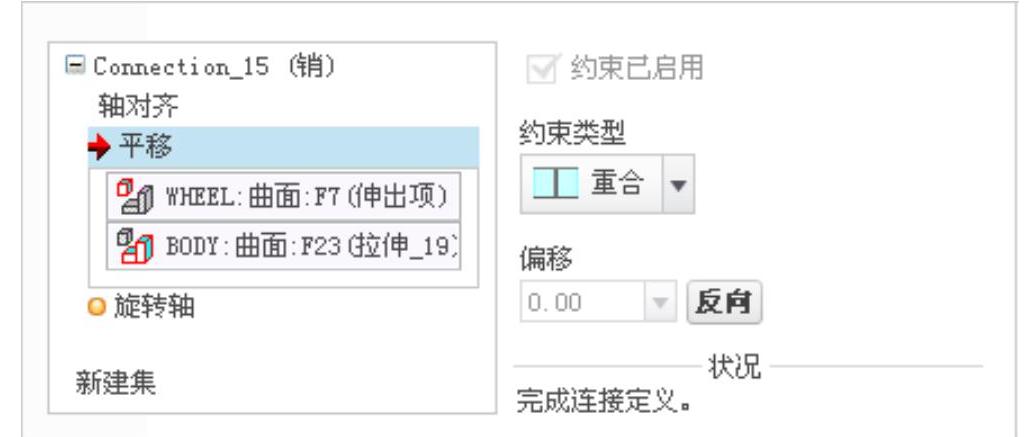

图9.6.66 定义“平移”约束

Step30.创建wheel和syn_rod之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter09-1039.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-1040.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-1041.jpg按钮,分别选取图9.6.67所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-1042.jpg界面如图9.6.68所示。

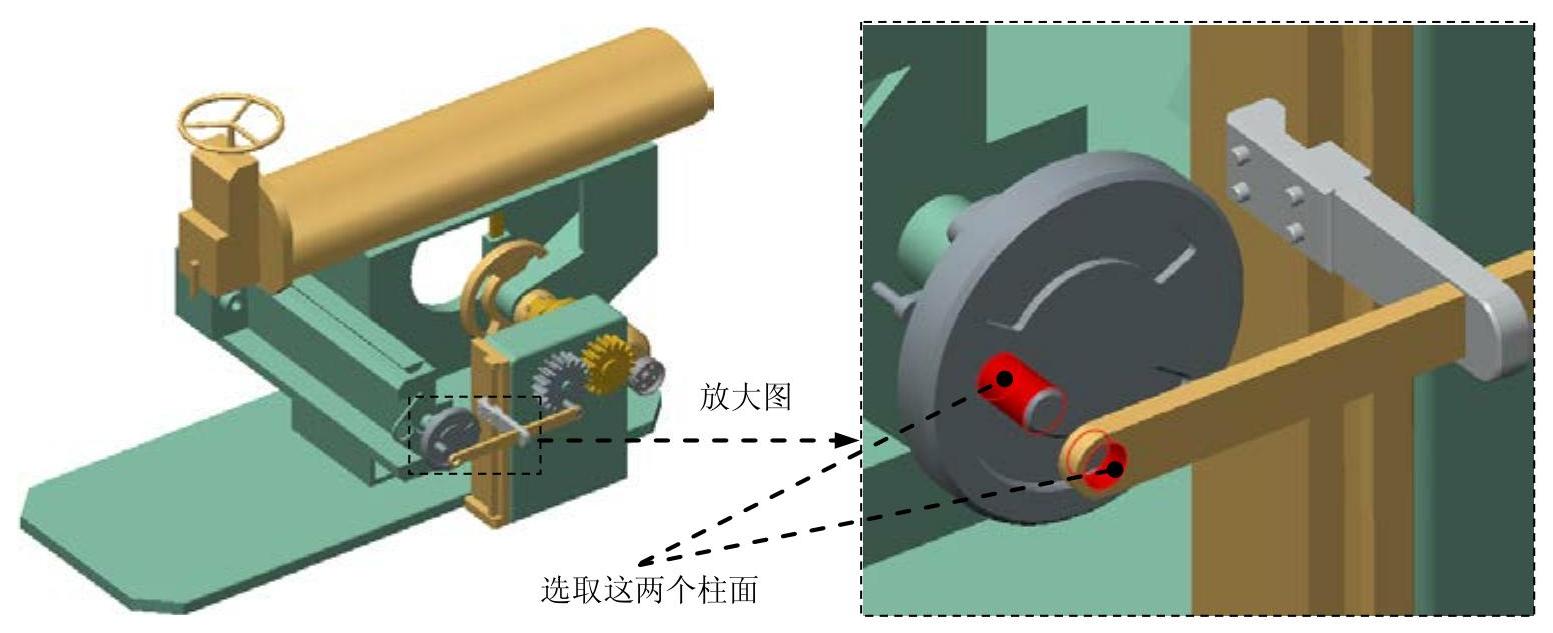

图9.6.67 创建圆柱(Cylinder)连接

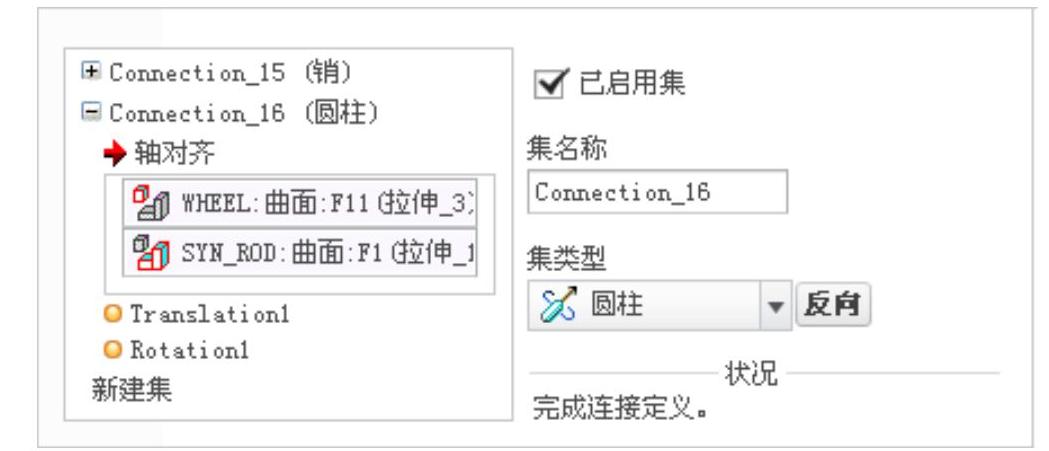

图9.6.68 “放置”界面

(3)单击操控板中的978-7-111-42656-1-Chapter09-1045.jpg按钮,完成连接的创建。

Step31.引入元件screw.prt,并将其调整到图9.6.69所示的位置。

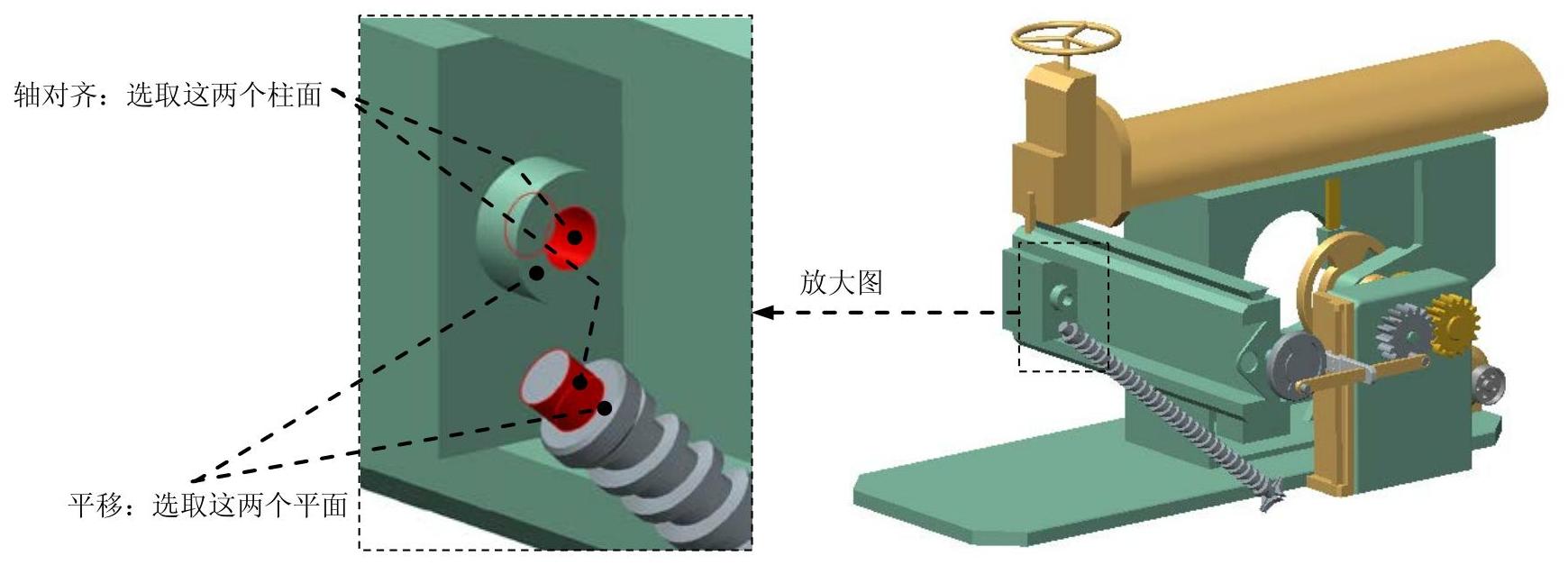

图9.6.69 创建“销(Pin)”连接

Step32.创建wheel和body之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter09-1047.jpg选项。

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter09-1048.jpg按钮,分别选取图9.6.69中的两个柱面为“轴对齐”约束参考,如图9.6.70所示。


图9.6.70 定义“轴对齐”约束

(3)定义“平移”约束。分别选取图9.6.69中的两个平面为“平移”约束的参考,如图9.6.71所示。


图9.6.71 定义“平移”约束

(4)单击操控板中的978-7-111-42656-1-Chapter09-1051.jpg按钮,完成连接的创建。

Step33.引入工作台组件table_asm.asm,并将其调整到图9.6.72所示的位置(在模型树树中隐藏元件ram)。

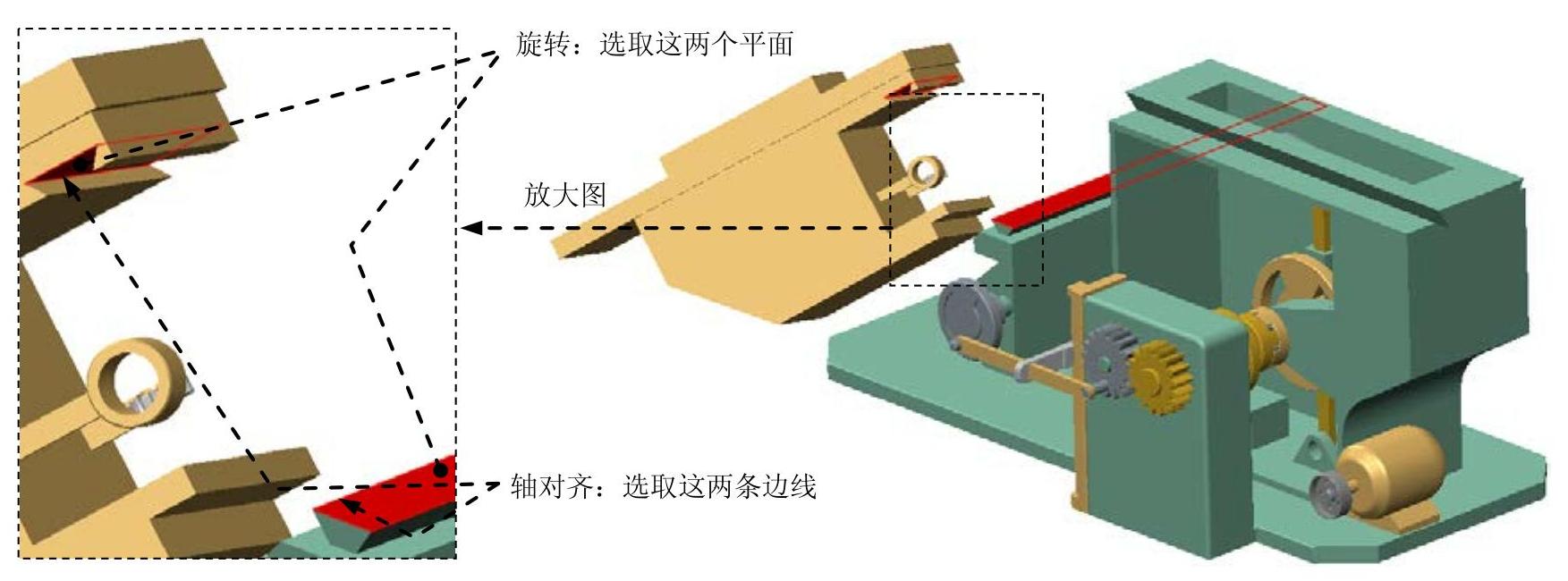

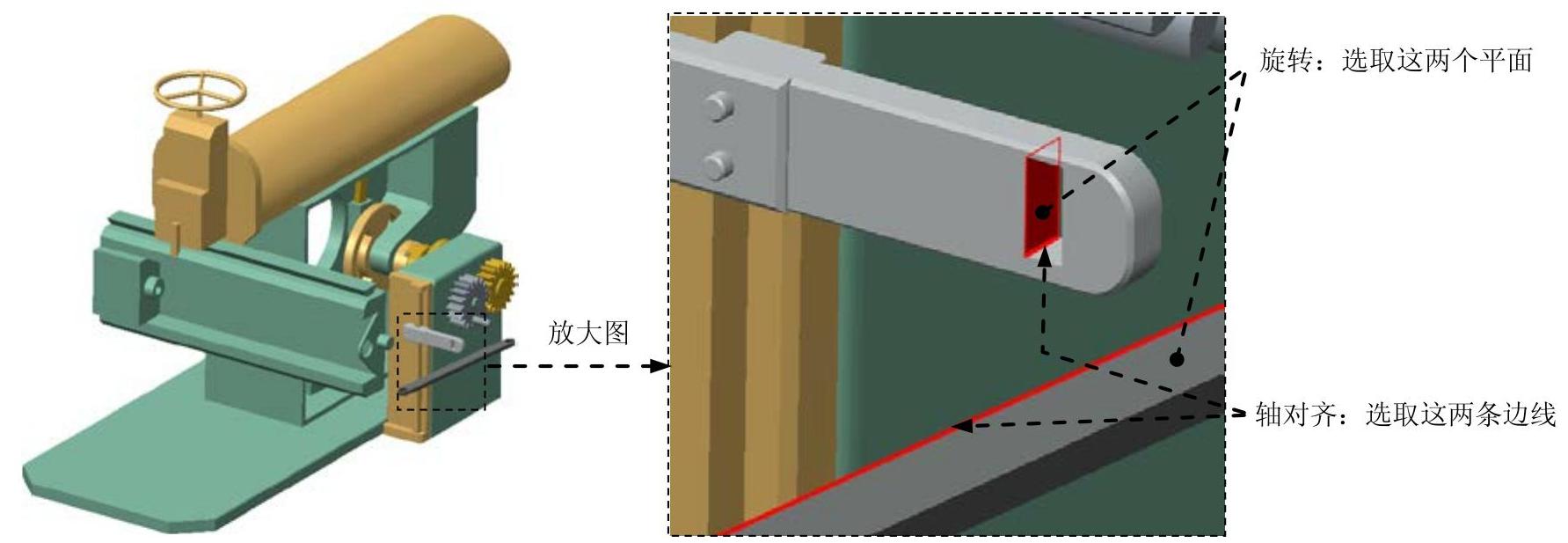

图9.6.72 创建滑块(Slider)连接

Step34.创建table_asm和body之间的滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-1053.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-1054.jpg选项卡。

(2)定义“轴对齐”约束。分别选取图9.6.72所示的两条边线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-1055.jpg界面如图9.6.73所示。

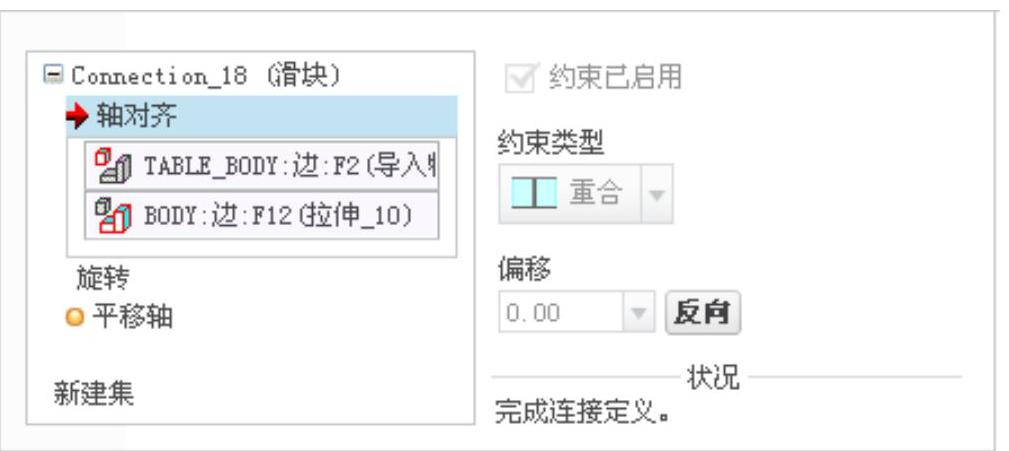

图9.6.73 “放置”界面

(3)定义“旋转”约束。分别选取图9.6.72所示的两个平面为“旋转”约束参考,此时978-7-111-42656-1-Chapter09-1057.jpg界面如图9.6.74所示。


图9.6.74 “放置”界面

(4)设置平移轴参考。在978-7-111-42656-1-Chapter09-1059.jpg界面中单击978-7-111-42656-1-Chapter09-1060.jpg选项,选取图9.6.75所示两个平面为平移轴参考。

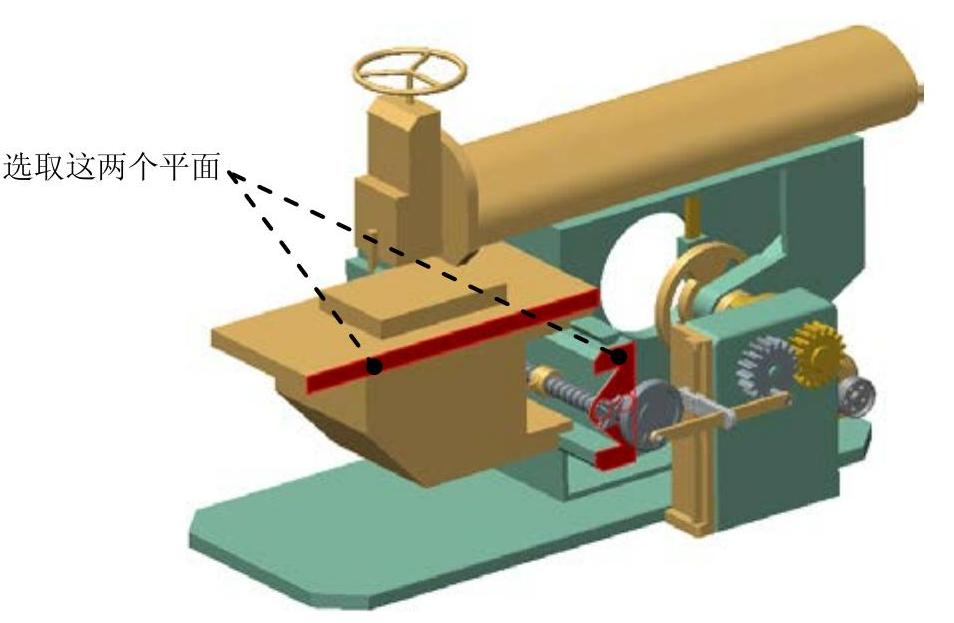

图9.6.75 设置平移轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter09-1062.jpg界面右侧978-7-111-42656-1-Chapter09-1063.jpg区域下的文本框中输入值-167,并按Enter键确认;然后单击978-7-111-42656-1-Chapter09-1064.jpg按钮,选中978-7-111-42656-1-Chapter09-1065.jpg复选框,如图9.6.76所示。

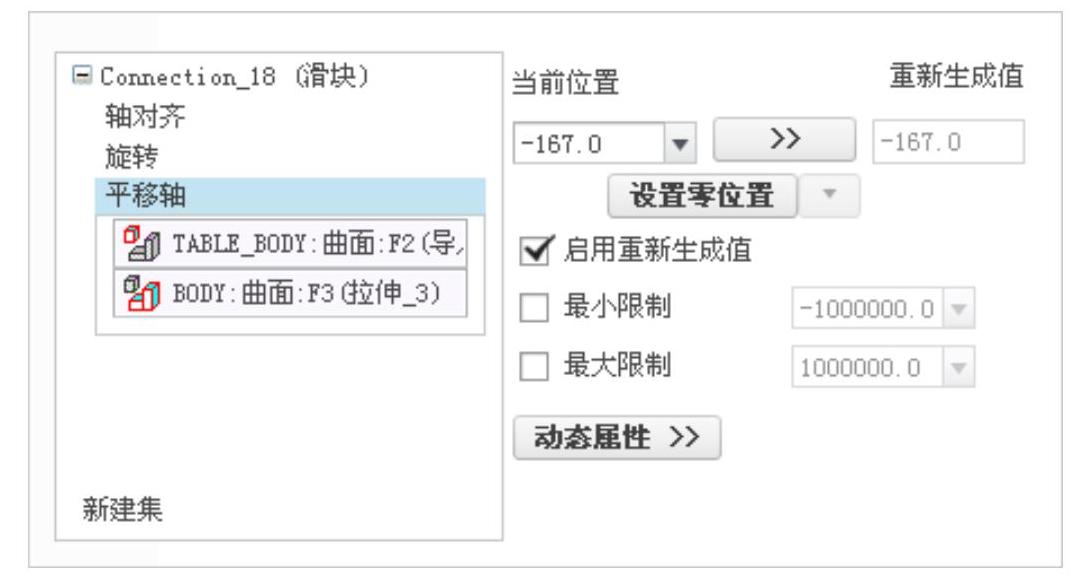

图9.6.76 设置位置参数

(6)单击操控板中的978-7-111-42656-1-Chapter09-1067.jpg按钮,完成滑块连接的创建。
