如何创建平移机构的子装配?

Step1.新建文件。新建一个装配模型,命名为translation_mech_asm,选取978-7-111-42656-1-Chapter09-866.jpg模板。

Step2.引入第一个元件translation_mech_base.prt,并使用978-7-111-42656-1-Chapter09-867.jpg约束完全约束该元件。

Step3.引入第二个元件translation_mech_slider.prt,并将其调整到图9.6.10所示的位置。

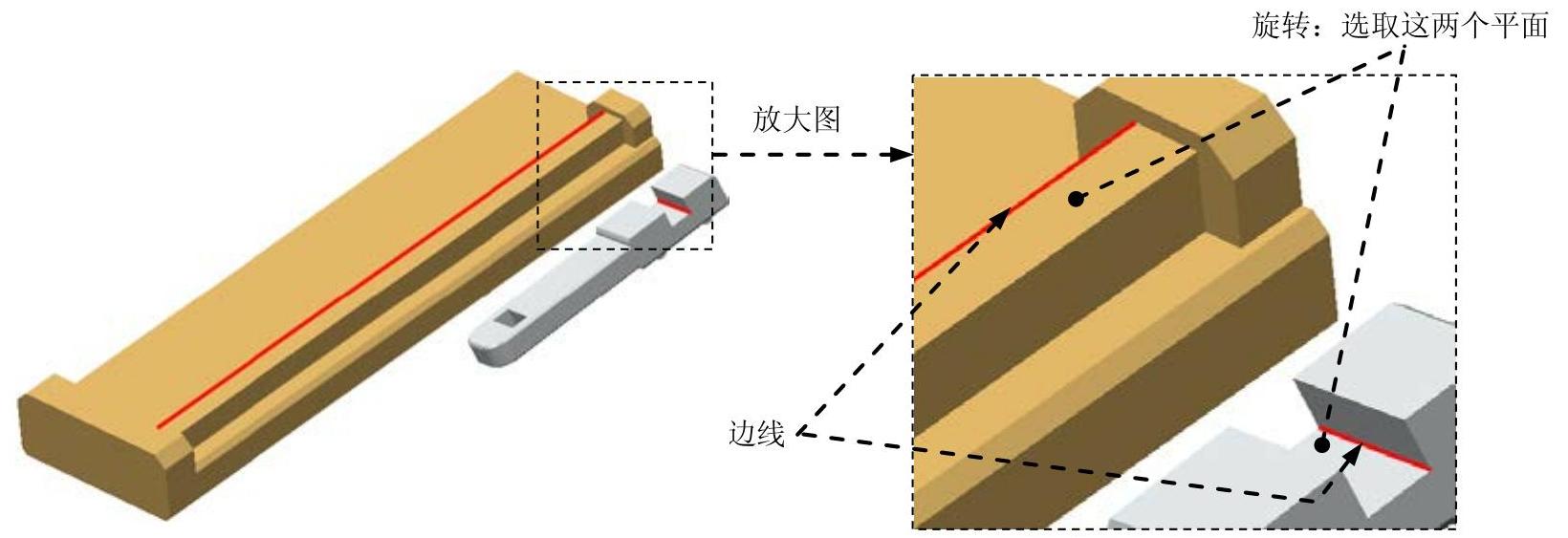

图9.6.10 创建滑块(Slider)连接

Step4.创建translation_mech_base和translation_mech_slider之间的滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter09-869.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter09-870.jpg选项卡

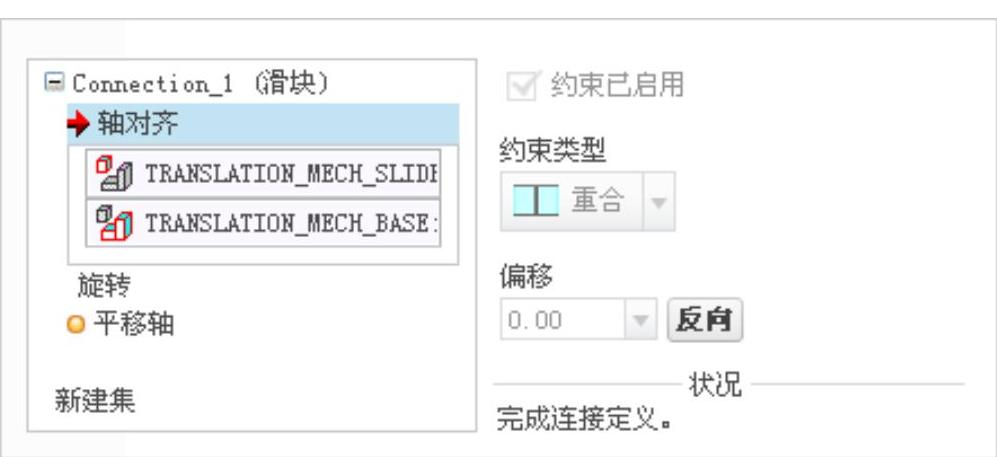

(2)定义“轴对齐”约束。分别选取图9.6.10所示的两条边线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter09-871.jpg界面如图9.6.11所示。


图9.6.11 “放置”界面(www.daowen.com)

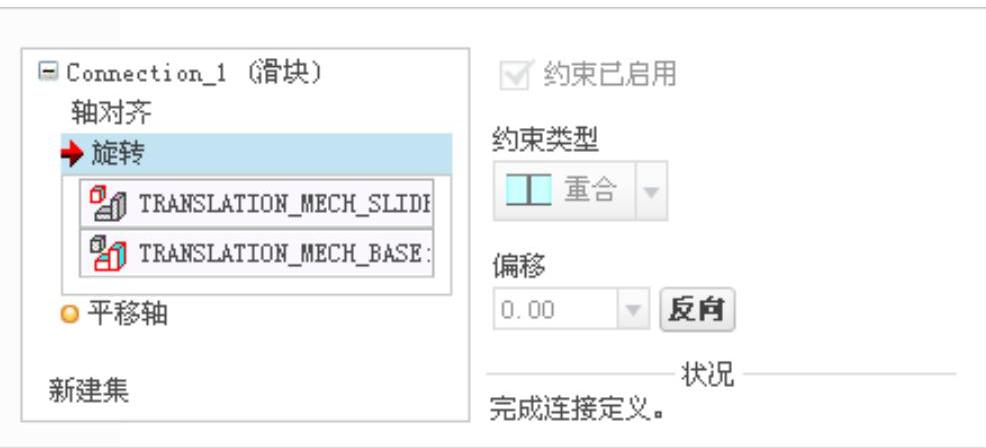

(3)定义“旋转”约束。分别选取图9.6.10所示的两个平面为“旋转”约束参考,此时978-7-111-42656-1-Chapter09-873.jpg界面如图9.6.12所示。


图9.2.12 “放置”界面

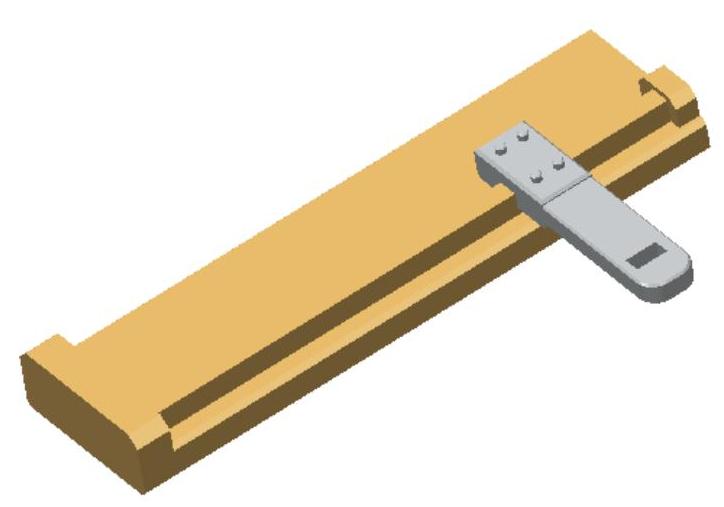

(4)将元件translation_mech_slider移动到图9.6.13所示的大致位置。


图9.6.13 调整模型位置

(5)单击操控板中的978-7-111-42656-1-Chapter09-876.jpg按钮,完成滑块连接的创建。

Step5.再生机构模型,然后保存机构模型,最后关闭模型。
