Step1.定义测量。

（1）选择命令。单击功能选项卡区域中的“测量”按钮，系统弹出“测量结果”对话框。

（2）新建一个测量。单击按钮，系统弹出“测量定义”对话框，在该对话框中进行下列操作：

① 输入测量名称，或采用默认名。

② 选择测量类型。在下拉列表中选择选项。

③ 选取参考点。选取图9.4.37所示的点为测量参考点。

④ 选取评估方法。在下拉列表中选择。

⑤ 单击“测量定义”对话框中的按钮，系统立即将measure1添加到“测量结果”对话框的列表中（图9.4.38）。

图9.4.37 选取参考点

(www.daowen.com)

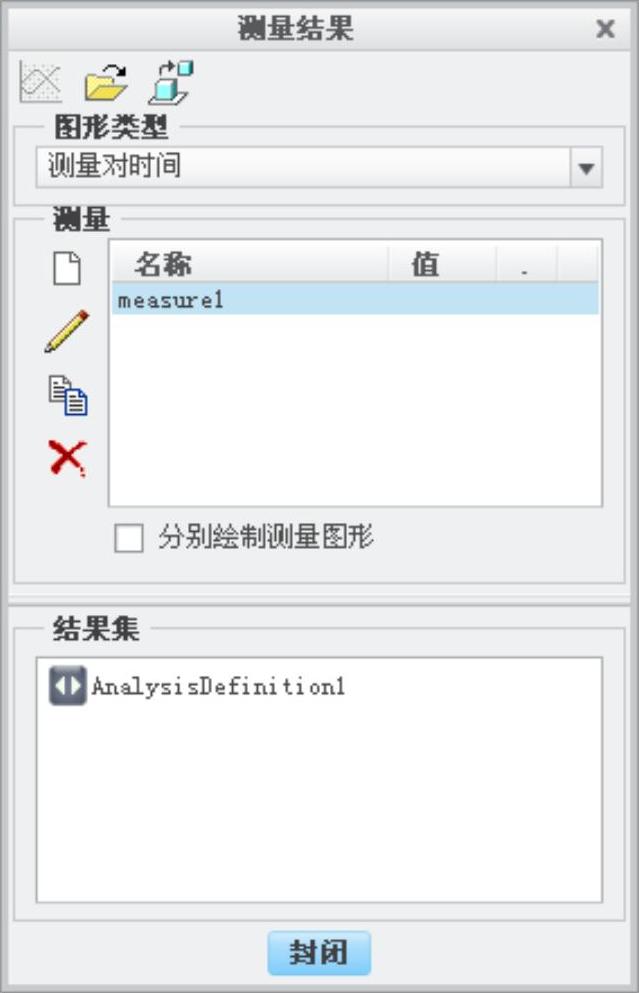

图9.4.38 “测量结果”对话框

（3）选取测量名称。在“测量结果”对话框的列表中选择。

（4）选取运动结果。在“测量结果”对话框的“结果集”中，选择。

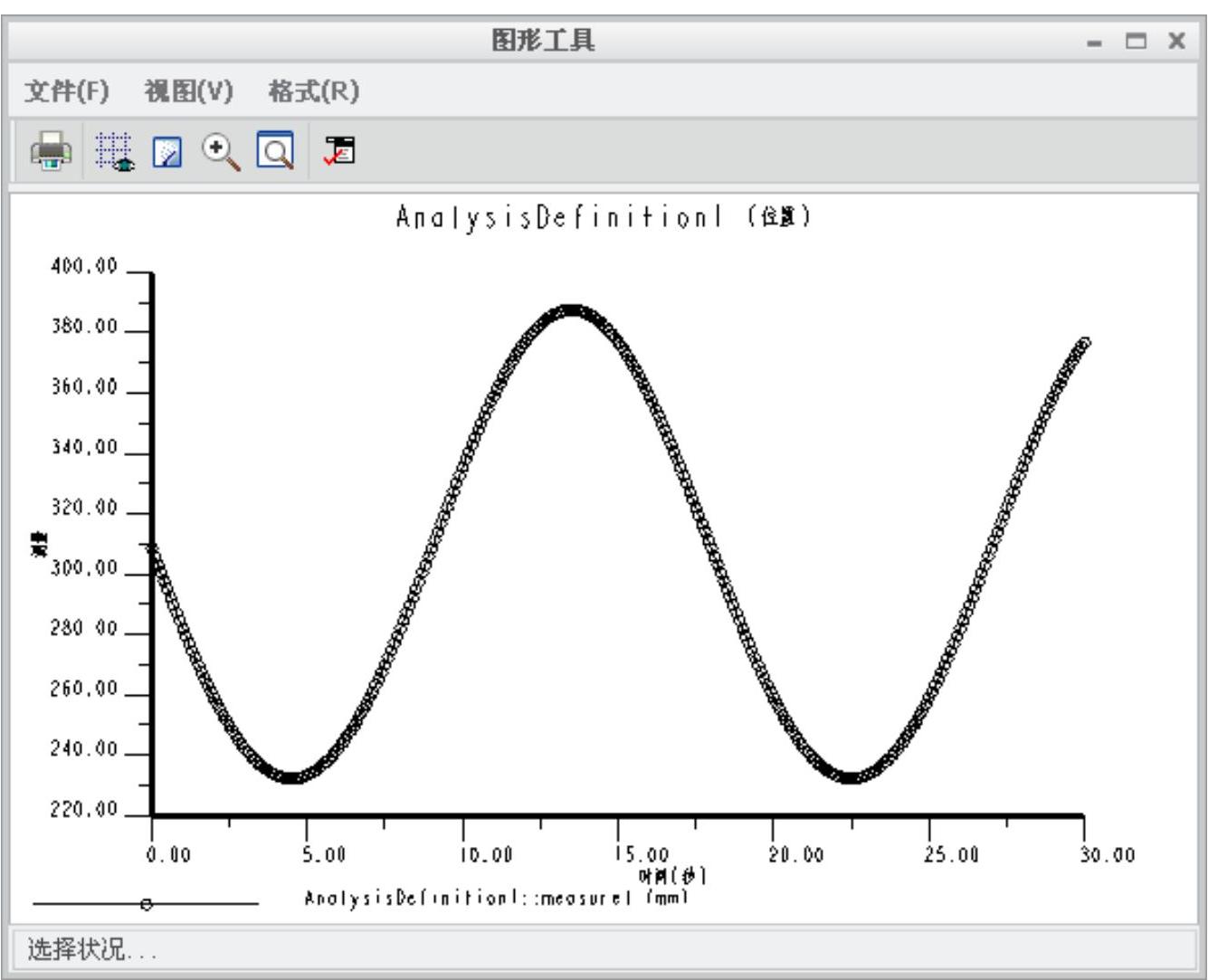

（5）绘制测量图形。在“测量结果”对话框的顶部单击按钮，系统便开始测量，并绘制测量的结果图，如图9.4.39所示。该图反映在运动学分析中，活塞的速度与时间的关系。

图9.4.39 “图形工具”对话框

（6）关闭“图形工具”对话框。

（7）单击按钮，关闭“测量结果”对话框。

Step2.再生模型。单击功能选项卡区域中的“重新生成”按钮，再生机构模型。

Step3.保存机构模型。
