如何测量活塞速度?优化测量方案!

时间:2023-06-16 理论教育 版权反馈
【摘要】:单击按钮,系统弹出“测量定义”对话框,在该对话框中进行下列操作:① 输入测量名称,或采用默认名。⑤ 单击“测量定义”对话框中的按钮,系统立即将measure1添加到“测量结果”对话框的列表中。图9.3.36 选取参考图9.3.37 “测量结果”对话框选取测量名称。在“测量结果”对话框的列表中选择。该图反映在运动学分析中,活塞的速度与时间的关系。单击功能选项卡区域中的“重新生成”按钮,再生机构模型。

如何测量活塞速度?优化测量方案!

Step1.定义测量。

(1)选择命令。单击978-7-111-42656-1-Chapter09-447.jpg功能选项卡978-7-111-42656-1-Chapter09-448.jpg区域中的“测量”按钮978-7-111-42656-1-Chapter09-449.jpg,系统弹出“测量结果”对话框。

(2)新建一个测量。单击978-7-111-42656-1-Chapter09-450.jpg按钮,系统弹出“测量定义”对话框,在该对话框中进行下列操作:

① 输入测量名称,或采用默认名。

② 选择测量类型。在978-7-111-42656-1-Chapter09-451.jpg下拉列表中选择978-7-111-42656-1-Chapter09-452.jpg选项。

③ 选取参考点。选取图9.3.36所示的连接为测量参考。

④ 选取评估方法。在978-7-111-42656-1-Chapter09-453.jpg下拉列表中选择978-7-111-42656-1-Chapter09-454.jpg

⑤ 单击“测量定义”对话框中的978-7-111-42656-1-Chapter09-455.jpg按钮,系统立即将measure1添加到“测量结果”对话框的列表中(图9.3.37)。

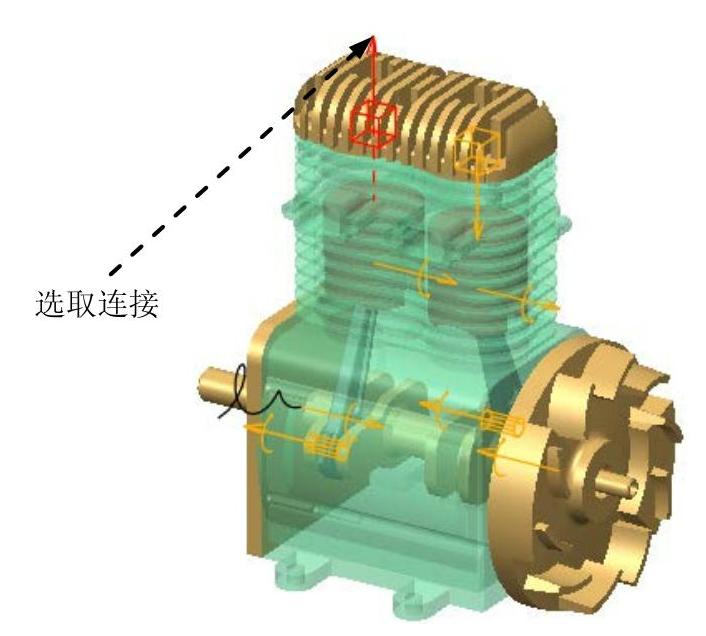

图9.3.36 选取参考

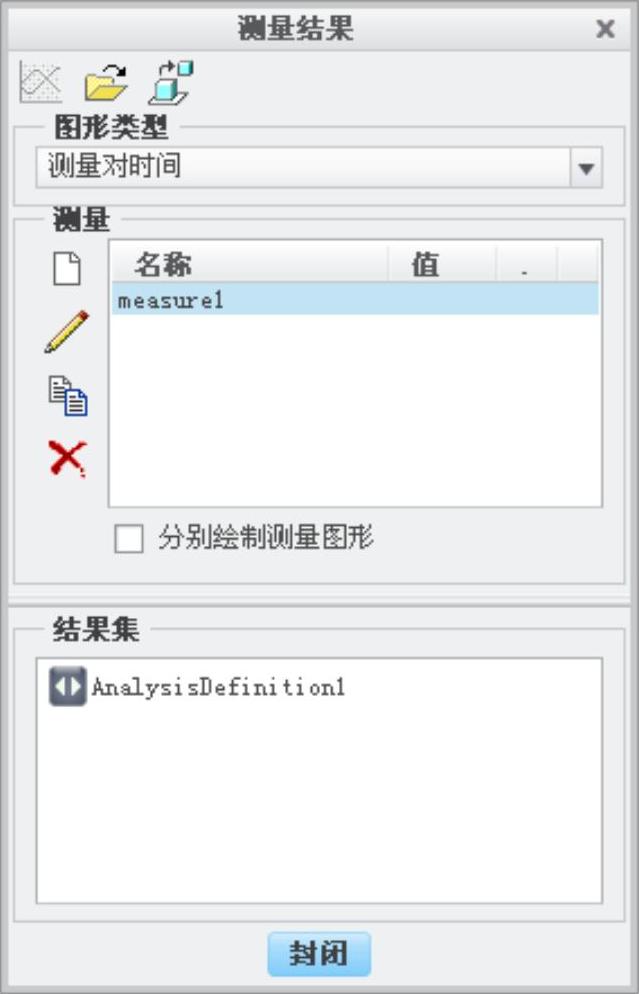

图9.3.37 “测量结果”对话框



(5)绘制测量图形。在“测量结果”对话框的顶部单击978-7-111-42656-1-Chapter09-460.jpg按钮,系统便开始测量,并绘制测量的结果图,如图9.3.38所示。该图反映在运动学分析978-7-111-42656-1-Chapter09-461.jpg中,活塞的速度与时间的关系。


图9.3.38 “图形工具”对话框

(6)关闭“图形工具”对话框。

(7)单击978-7-111-42656-1-Chapter09-463.jpg按钮,关闭“测量结果”对话框。

Step2.再生模型。单击978-7-111-42656-1-Chapter09-464.jpg功能选项卡978-7-111-42656-1-Chapter09-465.jpg区域中的“重新生成”按钮978-7-111-42656-1-Chapter09-466.jpg,再生机构模型。

Step3.保存机构模型。
