如何定义并进行仿真与分析?

Step1.进入机构模块。单击978-7-111-42656-1-Chapter09-734.jpg功能选项卡978-7-111-42656-1-Chapter09-735.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter09-736.jpg,进入机构模块。

Step2.定义凸轮连接1。

(1)选择命令。单击978-7-111-42656-1-Chapter09-737.jpg区域中的“凸轮”按钮978-7-111-42656-1-Chapter09-738.jpg,此时系统弹出“凸轮从动机构连接定义”对话框。

(2)定义“凸轮1”的参考。选中对话框中的978-7-111-42656-1-Chapter09-739.jpg复选框,选取图9.5.40所示曲面为“凸轮1”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-740.jpg按钮。

(3)定义“凸轮2”的参考。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-741.jpg选项卡,选取图9.5.41所示曲面为“凸轮2”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-742.jpg按钮。

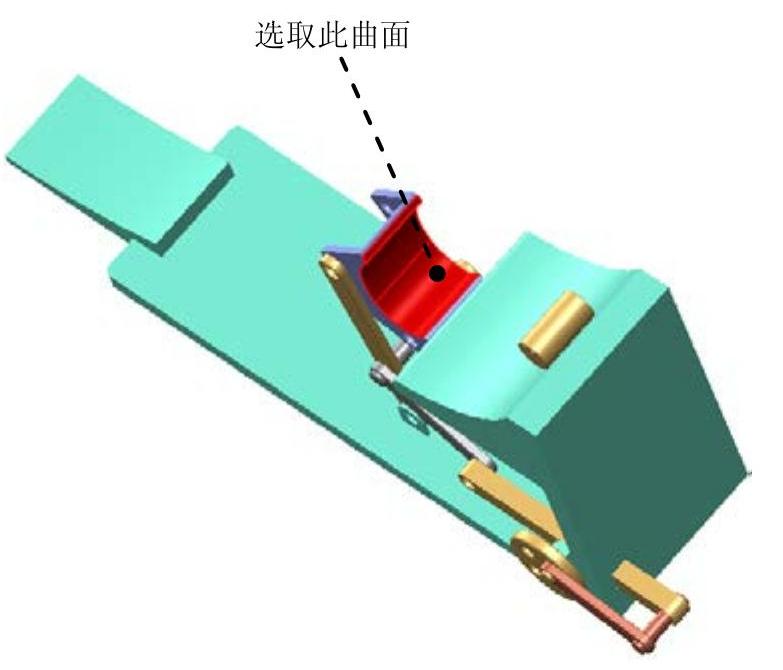

图9.5.40 定义“凸轮1”的参考

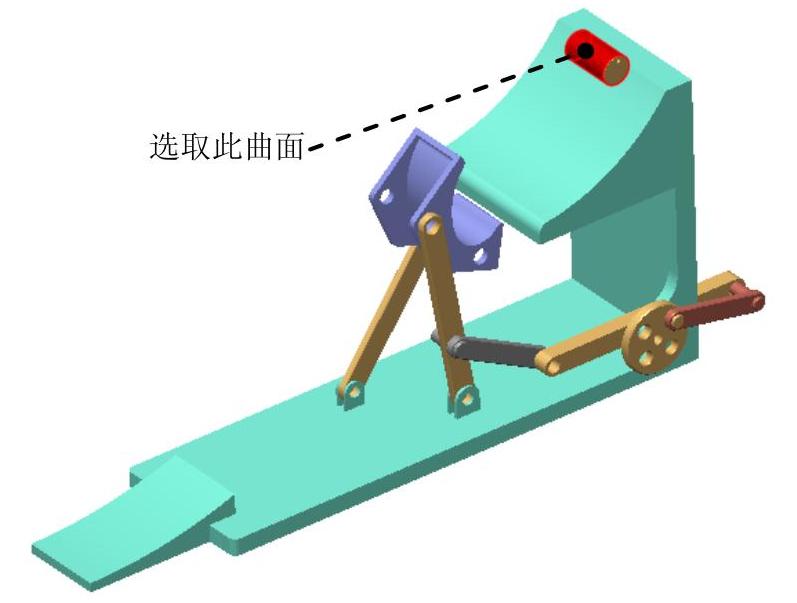

图9.5.41 定义“凸轮2”的参考

(4)定义凸轮连接属性。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-745.jpg选项卡设置图9.5.42所示的参数。


图9.5.42 定义凸轮连接属性

(5)单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-747.jpg按钮。

Step3.定义凸轮连接2。

(1)选择命令。单击978-7-111-42656-1-Chapter09-748.jpg区域中的“凸轮”按钮978-7-111-42656-1-Chapter09-749.jpg,此时系统弹出“凸轮从动机构连接定义”对话框。

(2)定义“凸轮1”的参考。选中对话框中的978-7-111-42656-1-Chapter09-750.jpg复选框,选取图9.5.40所示曲面为“凸轮1”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-751.jpg按钮。

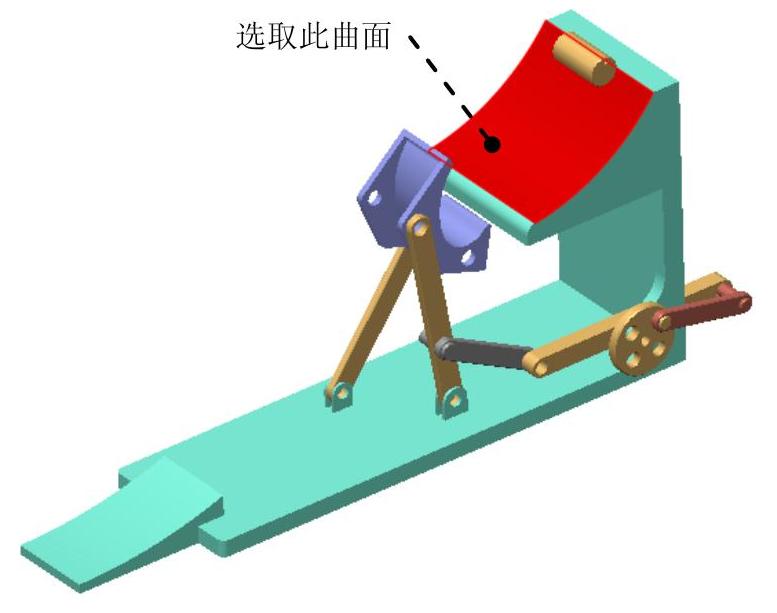

(3)定义“凸轮2”的参考。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-752.jpg选项卡,按住Ctrl键,选取图9.5.43所示曲面(共4个面)为“凸轮2”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-753.jpg按钮。

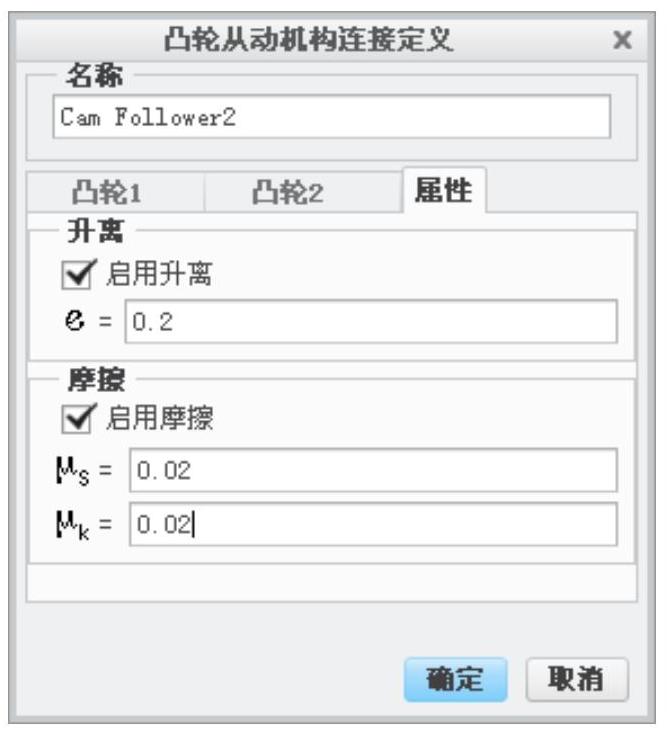

(4)定义凸轮连接属性。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-754.jpg选项卡设置图9.5.44所示的参数。


图9.5.43 定义“凸轮2”的参考


图9.5.44 定义凸轮连接属性

(5)单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-757.jpg按钮。

Step4.定义凸轮连接3。

(1)选择命令。单击978-7-111-42656-1-Chapter09-758.jpg区域中的“凸轮”按钮978-7-111-42656-1-Chapter09-759.jpg,此时系统弹出“凸轮从动机构连接定义”对话框。

(2)定义“凸轮1”的参考。选中对话框中的978-7-111-42656-1-Chapter09-760.jpg复选框,选取图9.5.40所示曲面为“凸轮1”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-761.jpg按钮。

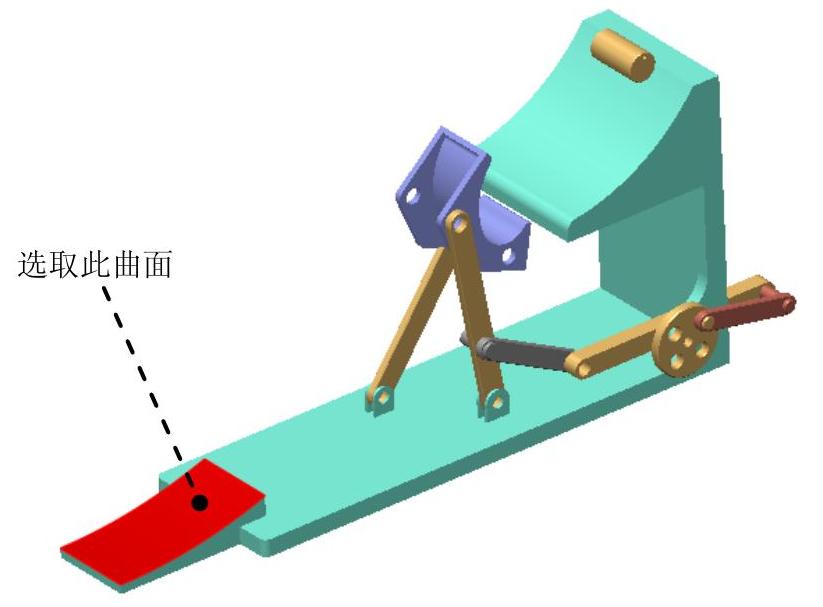

(3)定义“凸轮2”的参考。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-762.jpg选项卡,选取图9.5.45所示曲面为“凸轮2”的参考,单击“选择”对话框中的978-7-111-42656-1-Chapter09-763.jpg按钮。

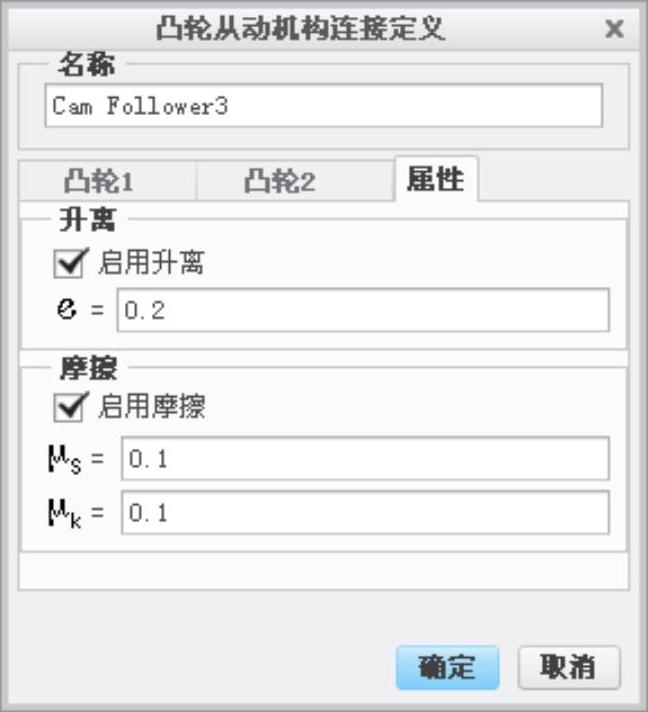

(4)定义凸轮连接属性。单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-764.jpg选项卡设置图9.5.46所示的参数。


图9.5.45 定义“凸轮2”的参考


图9.5.46 定义凸轮连接属性

(5)单击“凸轮从动机构连接定义”对话框中的978-7-111-42656-1-Chapter09-767.jpg按钮。

Step5.定义质量属性。

(1)选择命令。单击978-7-111-42656-1-Chapter09-768.jpg区域中的“质量属性”按钮978-7-111-42656-1-Chapter09-769.jpg,系统弹出“质量属性”对话框。

(2)选择参考类型。在978-7-111-42656-1-Chapter09-770.jpg下拉列表中选择978-7-111-42656-1-Chapter09-771.jpg选项。

(3)选取参考对象。在机构上单击选取整个装配为参考。

(4)定义密度。在978-7-111-42656-1-Chapter09-772.jpg下拉列表中选择978-7-111-42656-1-Chapter09-773.jpg选项,在文本框中输入密度值7.8500e-09,按Enter键确认。

(5)单击978-7-111-42656-1-Chapter09-774.jpg按钮,完成质量属性的定义。(www.daowen.com)

Step6.设置重力。

(1)选择命令。单击978-7-111-42656-1-Chapter09-775.jpg区域中的“重力”按钮978-7-111-42656-1-Chapter09-776.jpg,系统弹出“重力”对话框。

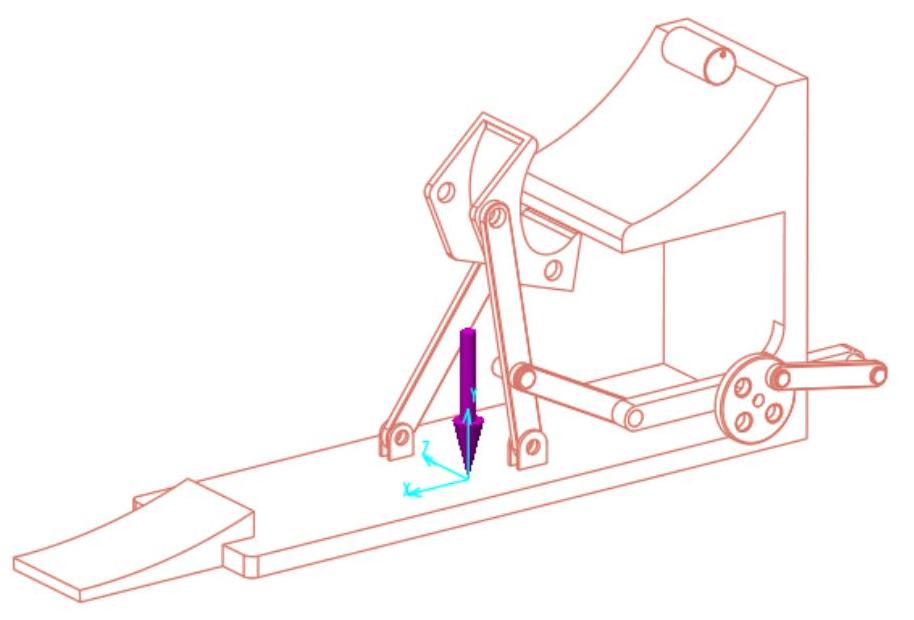

(2)设置重力方向。在978-7-111-42656-1-Chapter09-777.jpg区域中设置X=0,Y=-1,Z=0,分别按Enter键确认,此时重力方向如图9.5.47所示。


图9.5.47 重力方向

(3)单击978-7-111-42656-1-Chapter09-779.jpg按钮,完成重力的设置。

Step7.设置初始位置。

(1)选择拖动命令。单击978-7-111-42656-1-Chapter09-780.jpg区域中的“拖动元件”按钮978-7-111-42656-1-Chapter09-781.jpg,系统弹出“拖动”对话框。

(2)记录快照1。单击对话框978-7-111-42656-1-Chapter09-782.jpg区域中的978-7-111-42656-1-Chapter09-783.jpg按钮,即可记录当前位置为快照1(Snapshot1)。

(3)单击978-7-111-42656-1-Chapter09-784.jpg按钮,关闭“拖动”对话框。

Step8.设置初始条件。

(1)选择命令。单击978-7-111-42656-1-Chapter09-785.jpg区域中的“初始条件”按钮978-7-111-42656-1-Chapter09-786.jpg,系统弹出“初始条件定义”对话框。

(2)在978-7-111-42656-1-Chapter09-787.jpg下拉列表中选择978-7-111-42656-1-Chapter09-788.jpg为初始位置条件,然后单击978-7-111-42656-1-Chapter09-789.jpg按钮。

(3)单击978-7-111-42656-1-Chapter09-790.jpg按钮,完成初始条件的定义。

Step9.定义伺服电动机

(1)选择命令。单击978-7-111-42656-1-Chapter09-791.jpg区域中的“伺服电动机”按钮978-7-111-42656-1-Chapter09-792.jpg,系统弹出“伺服电动机定义”对话框。

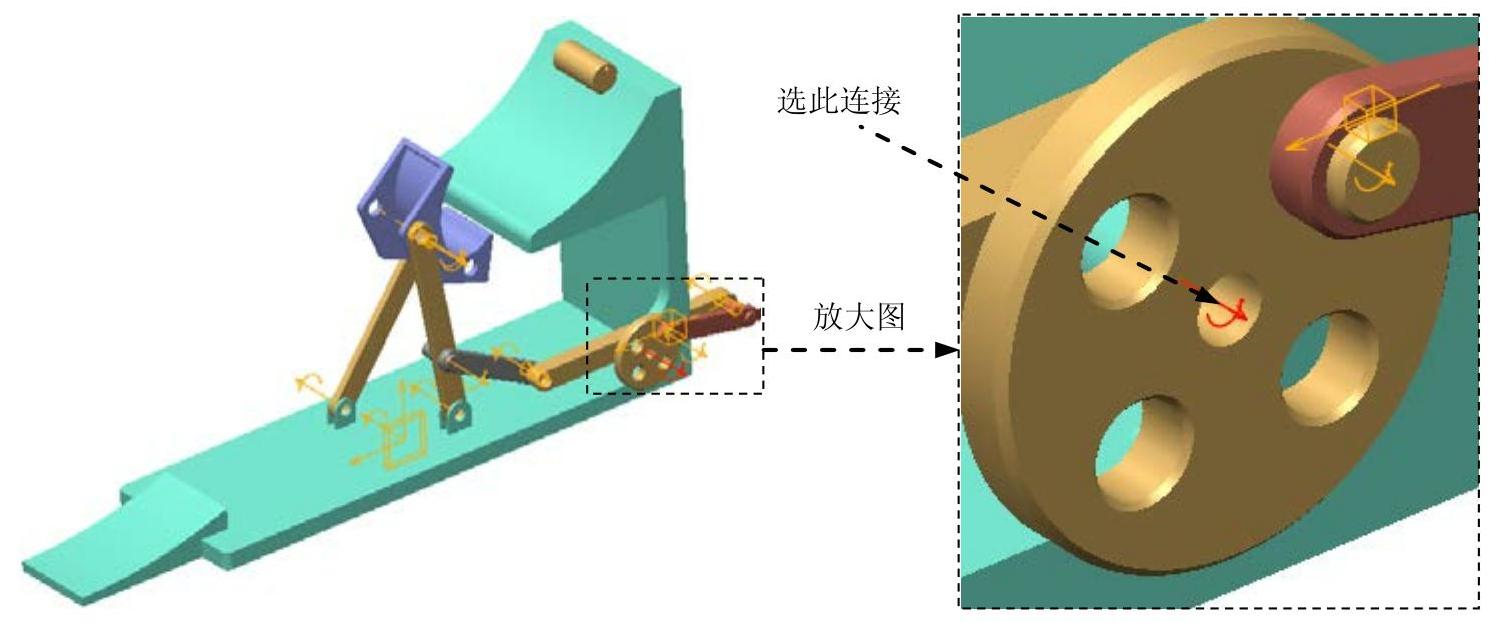

(2)选取参考对象。选取图9.5.48所示的连接为参考对象。


图9.5.48 选取参考对象

(3)设置轮廓参数。单击“伺服电动机定义”对话框中的978-7-111-42656-1-Chapter09-794.jpg选项卡,在“定义运动轴设置”按钮978-7-111-42656-1-Chapter09-795.jpg右侧的下拉列表中选择978-7-111-42656-1-Chapter09-796.jpg选项,在“模”下拉列表中选择978-7-111-42656-1-Chapter09-797.jpg选项,设置A=50。

(4)单击对话框中的978-7-111-42656-1-Chapter09-798.jpg按钮,完成伺服电动机的定义。

Step10.定义动态分析

(1)选择命令。单击978-7-111-42656-1-Chapter09-799.jpg区域中的“机构分析”按钮978-7-111-42656-1-Chapter09-800.jpg,系统弹出“分析定义”对话框。

(2)定义分析类型。在978-7-111-42656-1-Chapter09-801.jpg下拉列表中选择978-7-111-42656-1-Chapter09-802.jpg选项。

(3)定义图形显示。在978-7-111-42656-1-Chapter09-803.jpg选项卡的978-7-111-42656-1-Chapter09-804.jpg文本框中输入值5,在978-7-111-42656-1-Chapter09-805.jpg文本框中输入值100。

(4)定义初始配置。在978-7-111-42656-1-Chapter09-806.jpg区域中选择978-7-111-42656-1-Chapter09-807.jpg单选项。

(5)定义外部载荷。单击978-7-111-42656-1-Chapter09-808.jpg选项卡,选中978-7-111-42656-1-Chapter09-809.jpg978-7-111-42656-1-Chapter09-810.jpg复选框。

(6)运行运动分析。单击“分析定义”对话框中的978-7-111-42656-1-Chapter09-811.jpg按钮,查看机构的运行状况。

(7)单击978-7-111-42656-1-Chapter09-812.jpg完成运动分析。

Step11.保存回放结果。

(1)单击978-7-111-42656-1-Chapter09-813.jpg功能选项卡978-7-111-42656-1-Chapter09-814.jpg区域中的“回放”按钮978-7-111-42656-1-Chapter09-815.jpg,系统弹出“回放”对话框。

(2)在“回放”对话框中单击“保存”按钮978-7-111-42656-1-Chapter09-816.jpg,系统弹出“保存分析结果”对话框,采用默认的名称,单击978-7-111-42656-1-Chapter09-817.jpg按钮,即可保存仿真结果。

Step12.输出视频。

(1)单击“回放”对话框中的“播放当前结果集”按钮978-7-111-42656-1-Chapter09-818.jpg,系统弹出“动画”对话框,

(2)单击“回放”对话框中的“录制动画为MPEG文件”按钮978-7-111-42656-1-Chapter09-819.jpg,系统弹出“捕获”对话框,单击978-7-111-42656-1-Chapter09-820.jpg按钮,机构开始运行输出视频文件。

(3)在工作目录中播放视频文件“AUTO_ARM.mpg”查看结果。

(4)单击“动画”对话框中的978-7-111-42656-1-Chapter09-821.jpg按钮,返回到“回放”对话框,单击其中的978-7-111-42656-1-Chapter09-822.jpg按钮关闭对话框。
