轨迹曲线工具包括一般轨迹曲线和凸轮合成曲线。一般轨迹曲线用图形表示机构装置中某一点或顶点相对于零件的运动,也可以创建机构装置中的“槽”曲线和实体几何。凸轮合成曲线用图形表示机构装置中曲线或边相对于零件的运动,可以用于创建机构装置中的凸轮轮廓。与前面的测量工具一样,必须提前为机构装置运行一个运动分析,然后才能创建轨迹曲线。

978-7-111-42656-1-Chapter08-193.jpg功能选项卡中选择978-7-111-42656-1-Chapter08-194.jpg命令,系统弹出图8.3.1所示的“轨迹曲线”对话框,该对话框用于创建轨迹曲线。

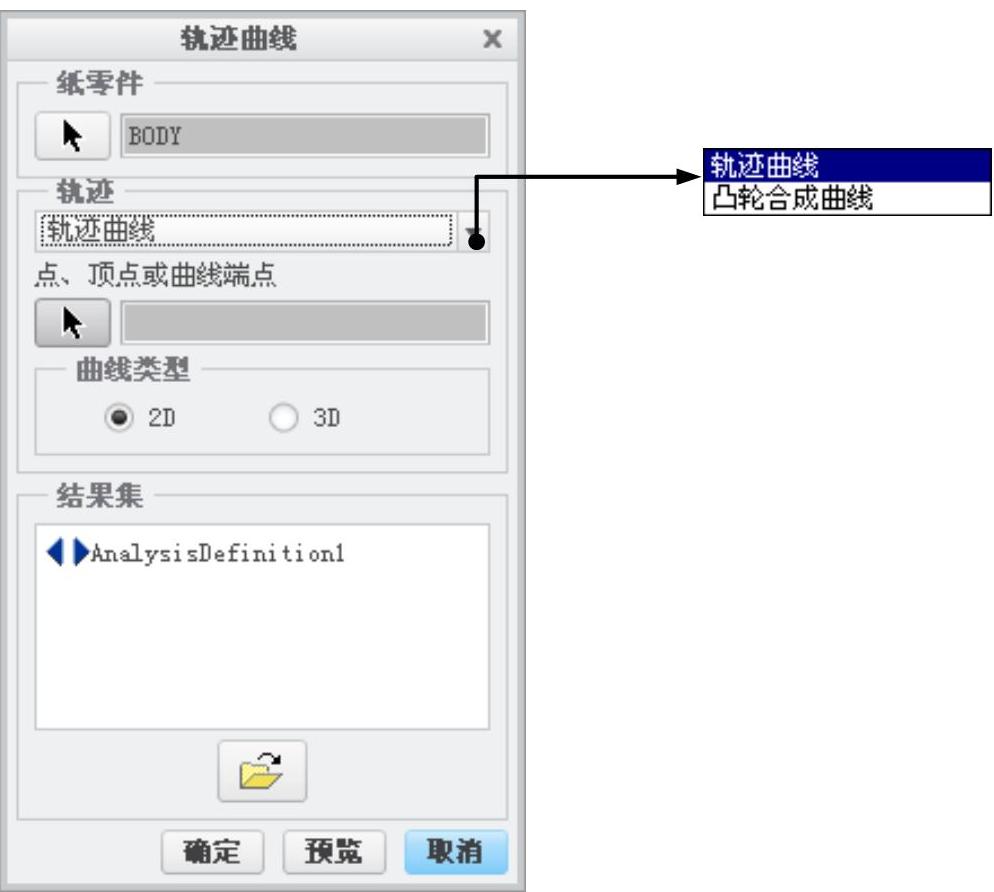

图8.3.1 “轨迹曲线”对话框

图8.3.1所示的“轨迹曲线”对话框中部分选项说明如下。

978-7-111-42656-1-Chapter08-196.jpg:在装配件或子装配件上选取一个主体零件,作为描绘曲线的参考。想象纸上有一支笔描绘轨迹,那么可以将该主体零件看做纸张,生成的轨迹曲线将是属于纸张零件的一个特征。可从模型树访问轨迹曲线和凸轮合成曲线。如果要描绘一个主体相对于基础的运动,可在基础中选取一个零件作为纸张零件。

978-7-111-42656-1-Chapter08-197.jpg:可选取要生成的曲线类型。

978-7-111-42656-1-Chapter08-198.jpg——在装配体上选取一个点或顶点,此点所在的主体必须与纸张零件的主体不同,系统将创建该点的轨迹曲线。可以想象纸上有一支笔描绘轨迹,此点就如同笔尖。

978-7-111-42656-1-Chapter08-199.jpg——在装配件上选取一条曲线或边(可选取开放或封闭环,也可选取多条连续曲线或边,系统会自动使所选曲线变得光滑),此曲线所在的主体必须与纸张零件的主体不同。系统将以此曲线的轨迹来生成内部和外部包络曲线。如果在运动运行中以每个时间步长选取开放曲线,系统则在曲线上确定距旋转轴最近和最远的两个点,最后生成两条样条曲线:一条来自最近点的系列,另一条来自最远点的系列。

978-7-111-42656-1-Chapter08-200.jpg区域:可指定轨迹曲线为978-7-111-42656-1-Chapter08-201.jpg978-7-111-42656-1-Chapter08-202.jpg曲线。

978-7-111-42656-1-Chapter08-203.jpg:从可用列表中,选取一个运动分析结果。

978-7-111-42656-1-Chapter08-204.jpg按钮:单击此按钮可装载一个已保存的结果。

978-7-111-42656-1-Chapter08-205.jpg:单击此按钮,系统即在纸张零件中创建一个基准曲线特征,对选定的运动结果显示轨迹曲线或平面凸轮合成曲线。要保存基准曲线特征,必须保存该零件。

978-7-111-42656-1-Chapter08-206.jpg:单击此按钮,可预览轨迹曲线或凸轮合成曲线。(www.daowen.com)

下面以图8.3.2所示的连杆机构为例说明轨迹曲线的应用。在该机构中,现在需要分析元件rod_3中基准点“PNT0”的运动轨迹,具体操作步骤如下。

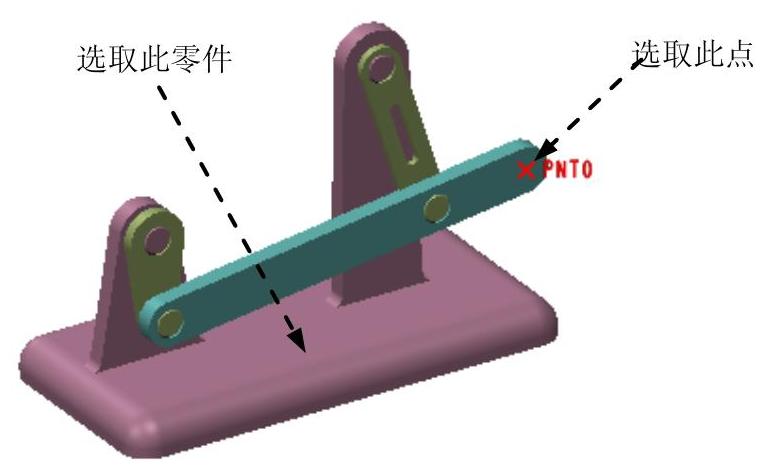

图8.3.2 连杆机构模型

Step1.将工作目录设置至D:\creo2.16\work\ch08\ch08.03,打开文件linkage_mech.asm。

Step2.进入机构模块。单击978-7-111-42656-1-Chapter08-208.jpg功能选项卡978-7-111-42656-1-Chapter08-209.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter08-210.jpg,进入机构模块。

Step3.选择命令。在978-7-111-42656-1-Chapter08-211.jpg功能选项卡中选择978-7-111-42656-1-Chapter08-212.jpg命令,系统弹出“轨迹曲线”对话框。

Step4.选取参考对象。在机构中选取图8.3.2所示的零件为“纸零件”,选取图8.3.2中基准点PNT0为参考对象。

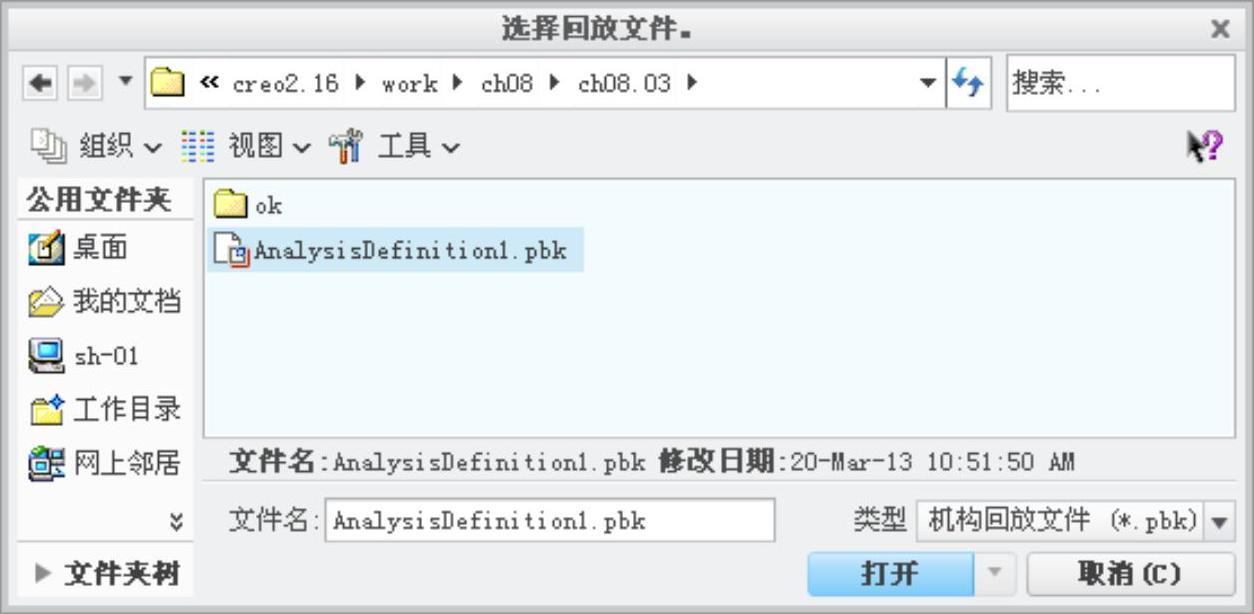

Step5.在“轨迹曲线”对话框中单击“从文件加载一个结果集”按钮978-7-111-42656-1-Chapter08-213.jpg,系统弹出图8.3.3所示的“选择回放文件”对话框,选取工作目录中的回放结果集“AnalysisDefinition1.pbk”,单击978-7-111-42656-1-Chapter08-214.jpg按钮。


图8.3.3 “选择回放文件”对话框

Step6.单击“轨迹曲线”对话框中的978-7-111-42656-1-Chapter08-216.jpg按钮,系统即在机构中显示轨迹曲线,并在纸零件中创建一个基准曲线特征,如图8.3.4所示。

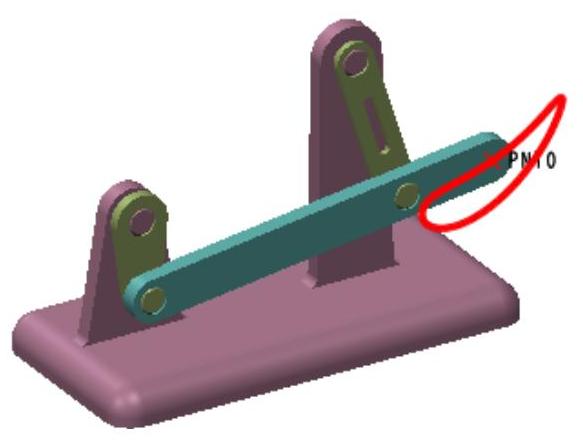

图8.3.4 轨迹曲线
