如何进行自定义测量——以发动机机构模型为例

在机构的仿真与分析中,如果有些测量项系统没有提供,则需要进行自定义测量。自定义测量要综合运用建模环境中的分析与测量工具,结合参数和关系式,达到测量的目的。

图8.2.1所示的是发动机机构模型,随着活塞的运动气缸的容积会不断变化,如果需要研究容积的变化情况,就需要进行自定义测量。实现的思路是先测量出活塞的底面积并定义为参数“piston_area”,然后创建一个活塞行程测量项目“eng_len”,最终要测量的项目容积(volume)等于活塞端面面积与活塞行程的乘积,即volume=piston_area*eng_len。下面介绍详细操作过程。

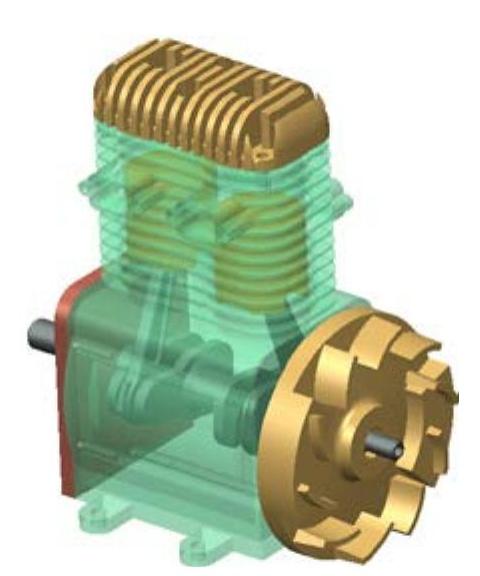

图8.2.1 机构模型

Step1.将工作目录设置至D:\creo2.16\work\ch08\ch08.02,打开文件engine_asm.asm。

Step2.测量活塞底面积。

(1)在模型树中选取978-7-111-42656-1-Chapter08-108.jpg并右击,从快捷菜单中选择978-7-111-42656-1-Chapter08-109.jpg命令。

(2)选择命令。选择978-7-111-42656-1-Chapter08-110.jpg功能选项卡978-7-111-42656-1-Chapter08-111.jpg区域中的“测量”按钮978-7-111-42656-1-Chapter08-112.jpg,系统弹出“测量:汇总”对话框,单击其中的“面积”按钮978-7-111-42656-1-Chapter08-113.jpg,展开“测量:面积”对话框,如图8.2.2所示。

(3)选取测量对象。选取图8.2.3所示的活塞底面为测量对象。

(4)保存测量结果。在“测量:面积”对话框中单击978-7-111-42656-1-Chapter08-114.jpg按钮,选中生成978-7-111-42656-1-Chapter08-115.jpg单选项,然后单击978-7-111-42656-1-Chapter08-116.jpg按钮。

(5)关闭“测量:面积”对话框。

(6)在装配模型树界面中选择978-7-111-42656-1-Chapter08-117.jpg命令,选中“显示”选项组下的978-7-111-42656-1-Chapter08-118.jpg复选框,然后单击978-7-111-42656-1-Chapter08-119.jpg按钮,这样测量特征会在模型树中显示。

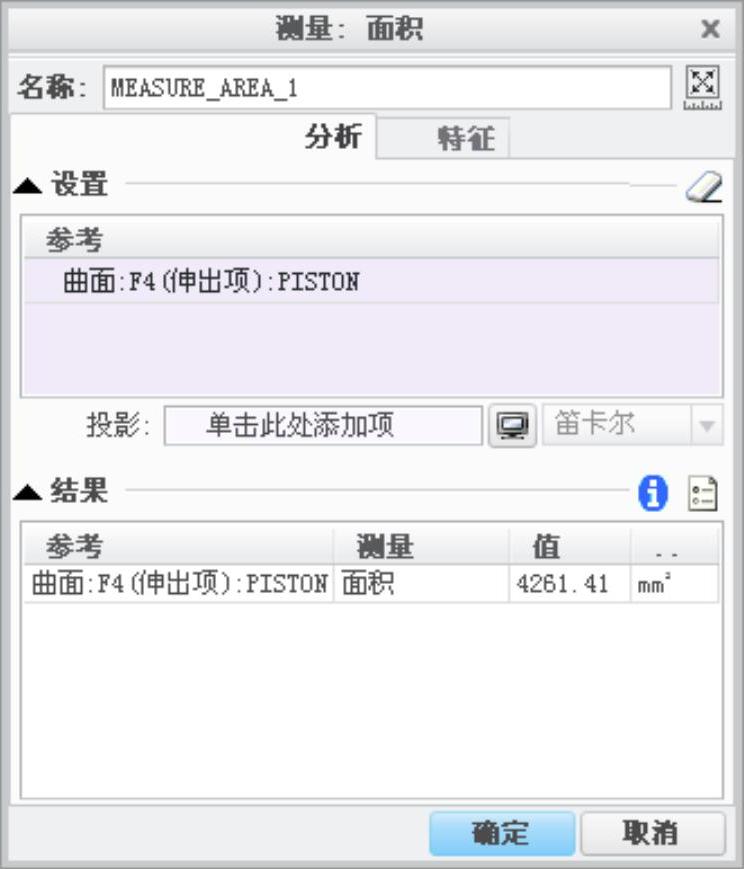

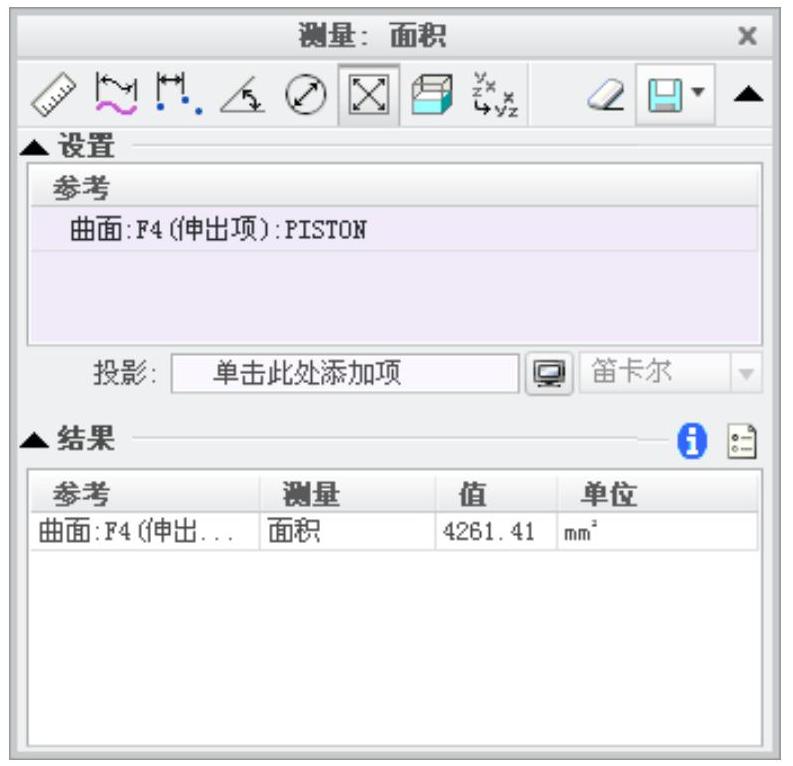

图8.2.2 “测量:面积”对话框

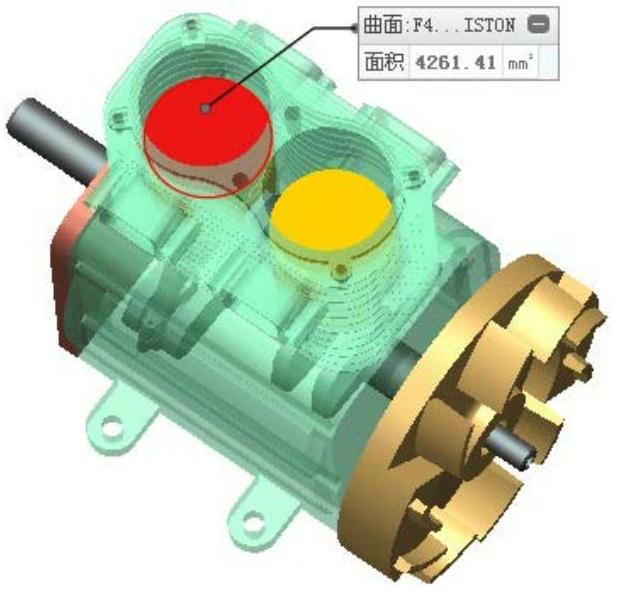

图8.2.3 选取测量对象

Step3.编辑面积测量参数。

(1)选择命令。在图8.2.4所示的模型树中右击978-7-111-42656-1-Chapter08-122.jpg节点,选择978-7-111-42656-1-Chapter08-123.jpg命令,系统弹出“测量:面积”对话框,如图8.2.5所示。

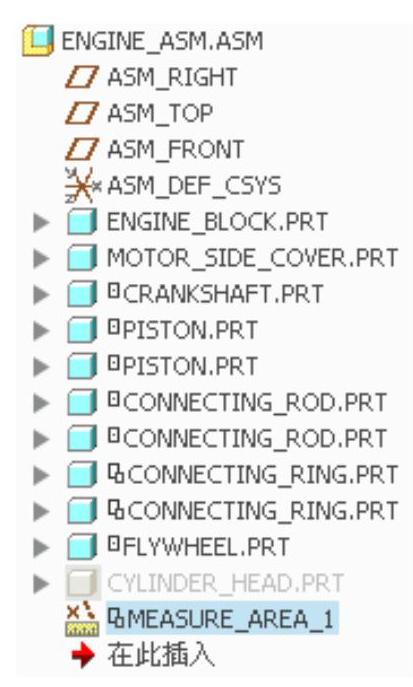

图8.2.4 模型树


图8.2.5 “测量:面积”对话框

(2)修改参数。在“测量:面积”对话框中单击978-7-111-42656-1-Chapter08-126.jpg选项卡,单击其中的“AREA”字符,然后将参数名称修改为“piston_area”,按Enter键确认,如图8.2.6所示。

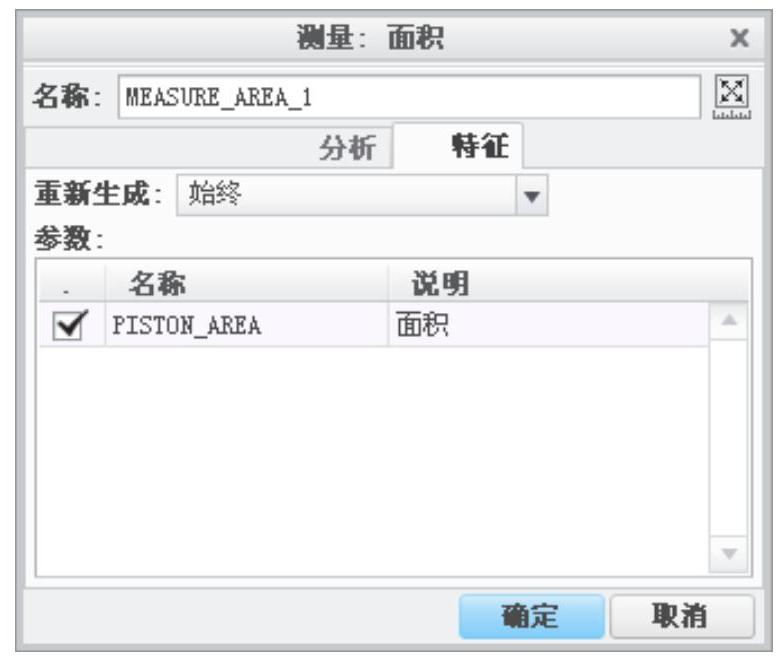

图8.2.6 修改参数

(3)单击978-7-111-42656-1-Chapter08-128.jpg按钮,关闭“测量:面积”对话框。

Step4.添加参数piston_area。

(1)选择命令。单击978-7-111-42656-1-Chapter08-129.jpg功能选项卡978-7-111-42656-1-Chapter08-130.jpg区域中的“参数”按钮978-7-111-42656-1-Chapter08-131.jpg,系统弹出图8.2.7所示“参数”对话框。

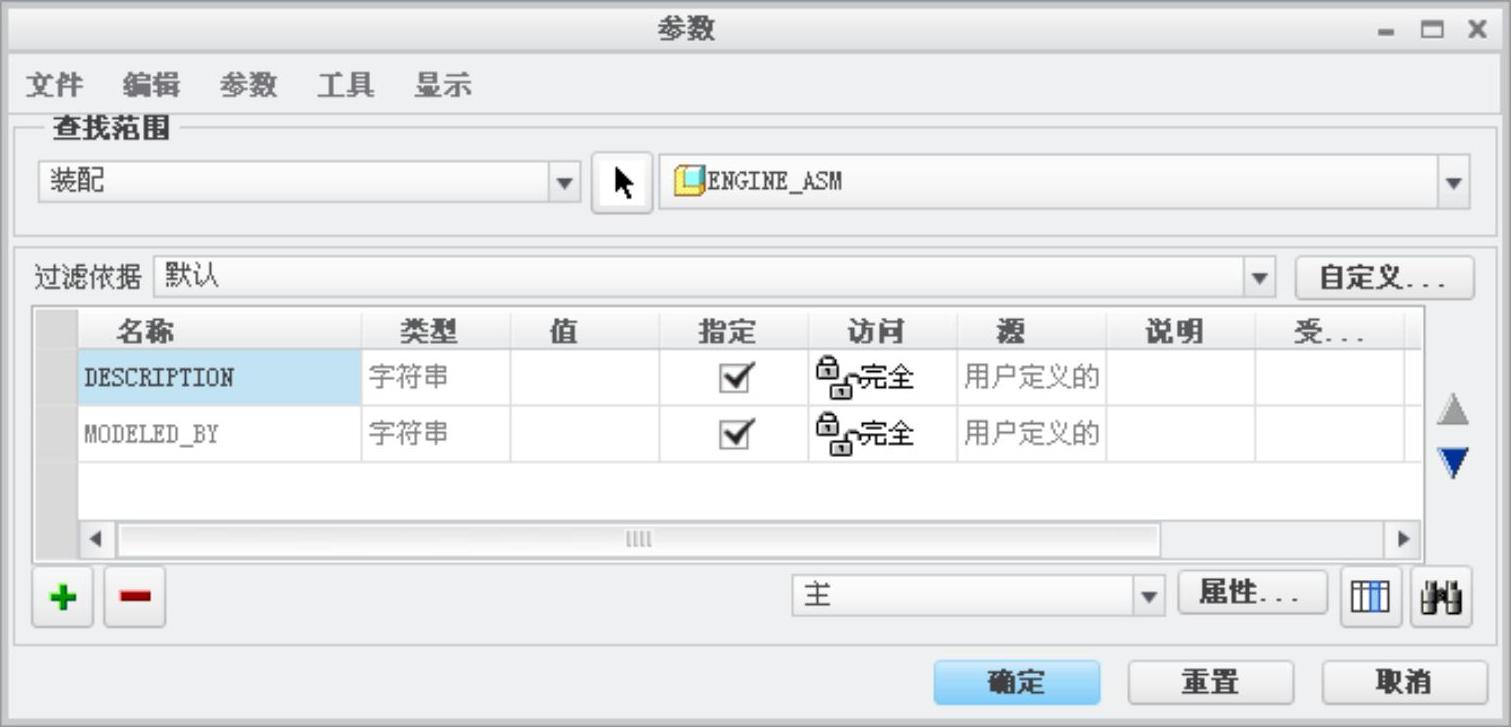

图8.2.7 “参数”对话框

(2)添加参数。单击“参数”对话框中的“添加新参数”按钮978-7-111-42656-1-Chapter08-133.jpg,输入名称“piston_area”,类型为“实数”,参数值为4261.41,如图8.2.8所示。

(3)单击978-7-111-42656-1-Chapter08-134.jpg按钮完成参数添加。

Step5.进入机构模块。单击978-7-111-42656-1-Chapter08-135.jpg功能选项卡978-7-111-42656-1-Chapter08-136.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter08-137.jpg,进入机构模块。

Step6.定义机构分析。

(1)选择命令。单击978-7-111-42656-1-Chapter08-138.jpg区域中的“机构分析”按钮978-7-111-42656-1-Chapter08-139.jpg,系统弹出“分析定义”对话框。

(2)运行位置分析。单击“分析定义”对话框中的978-7-111-42656-1-Chapter08-140.jpg按钮,查看机构的运行状况。

(3)完成运动分析。单击978-7-111-42656-1-Chapter08-141.jpg按钮完成运动分析。

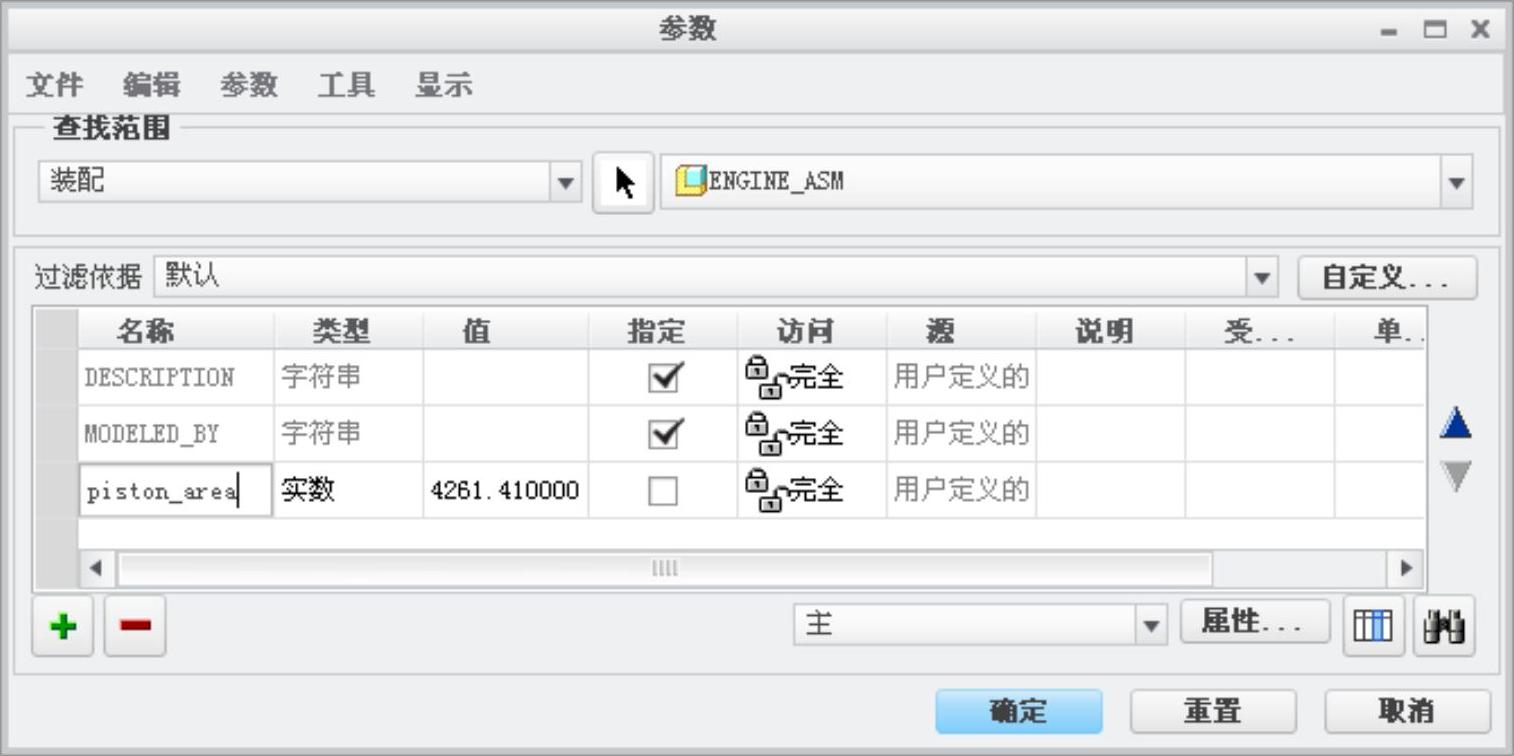

图8.2.8 添加新参数

Step7.定义活塞行程测量。

(1)选择命令。单击978-7-111-42656-1-Chapter08-143.jpg功能选项卡978-7-111-42656-1-Chapter08-144.jpg区域中的“测量”按钮978-7-111-42656-1-Chapter08-145.jpg,系统弹出“测量结果”对话框。

(2)建立活塞行程测量。单击978-7-111-42656-1-Chapter08-146.jpg按钮,系统弹出“测量定义”对话框,在该对话框中进行下列操作:

① 输入测量名称:“eng_len”。

② 选择测量类型。在978-7-111-42656-1-Chapter08-147.jpg下拉列表中选择978-7-111-42656-1-Chapter08-148.jpg选项,如图8.2.9所示。

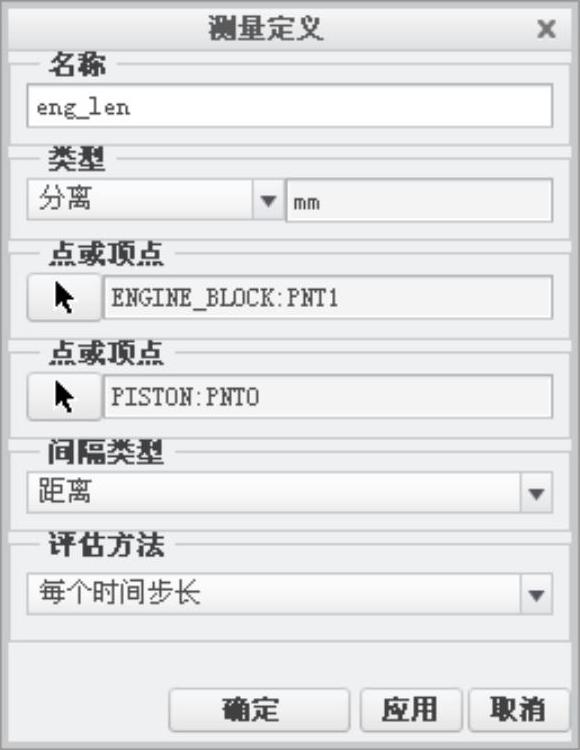

图8.2.9 “测量定义”对话框

③ 选取参考。选取图8.2.10所示的两个基准点为测量参考。

④ 选取评估方法。在978-7-111-42656-1-Chapter08-150.jpg下拉列表中选择978-7-111-42656-1-Chapter08-151.jpg

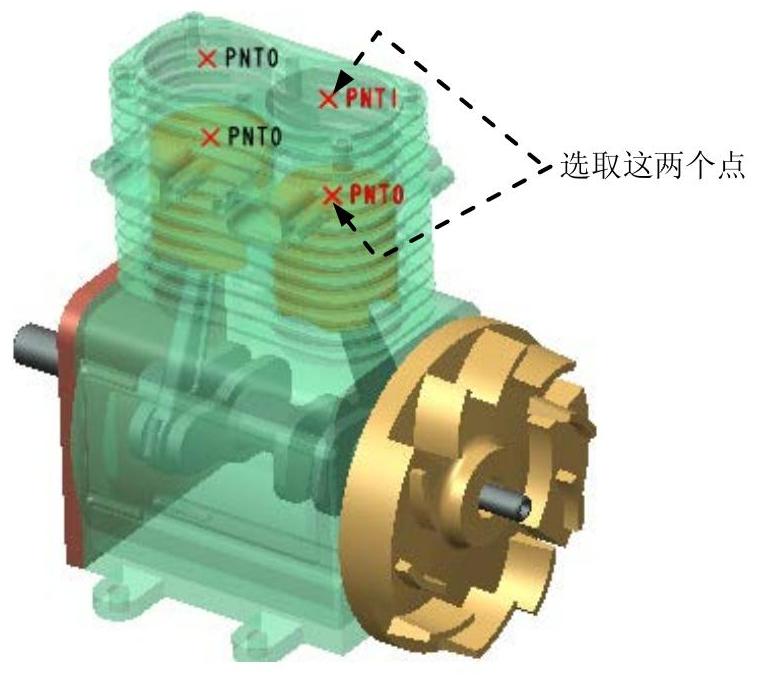

图8.2.10 选取参考(www.daowen.com)

⑤ 单击“测量定义”对话框中的978-7-111-42656-1-Chapter08-153.jpg按钮,系统立即将活塞行程测量项添加到“测量结果”对话框的列表中(图8.2.11)。

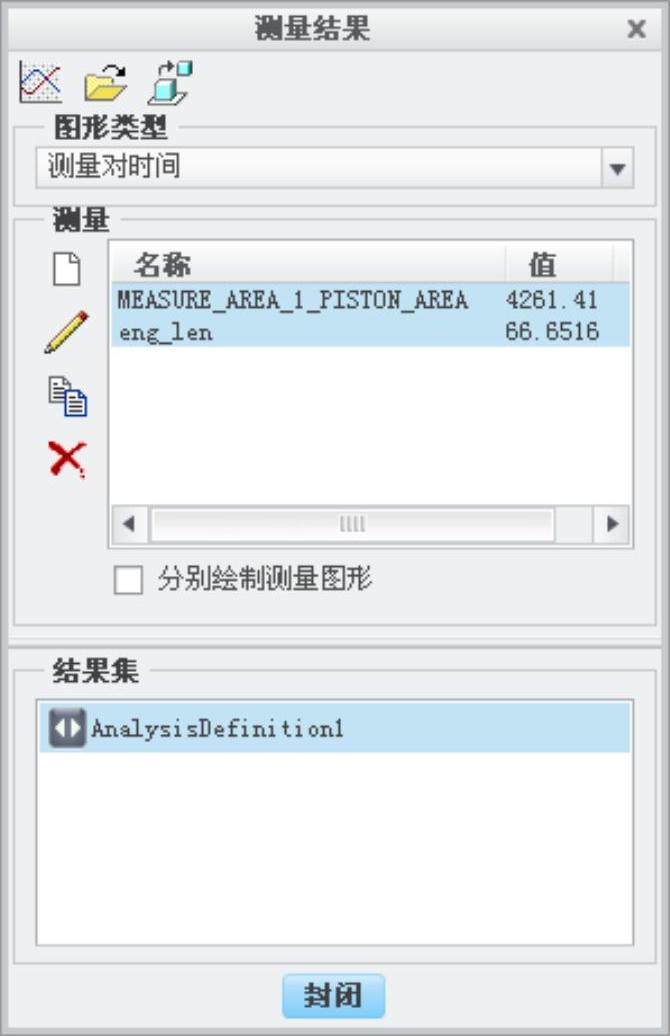

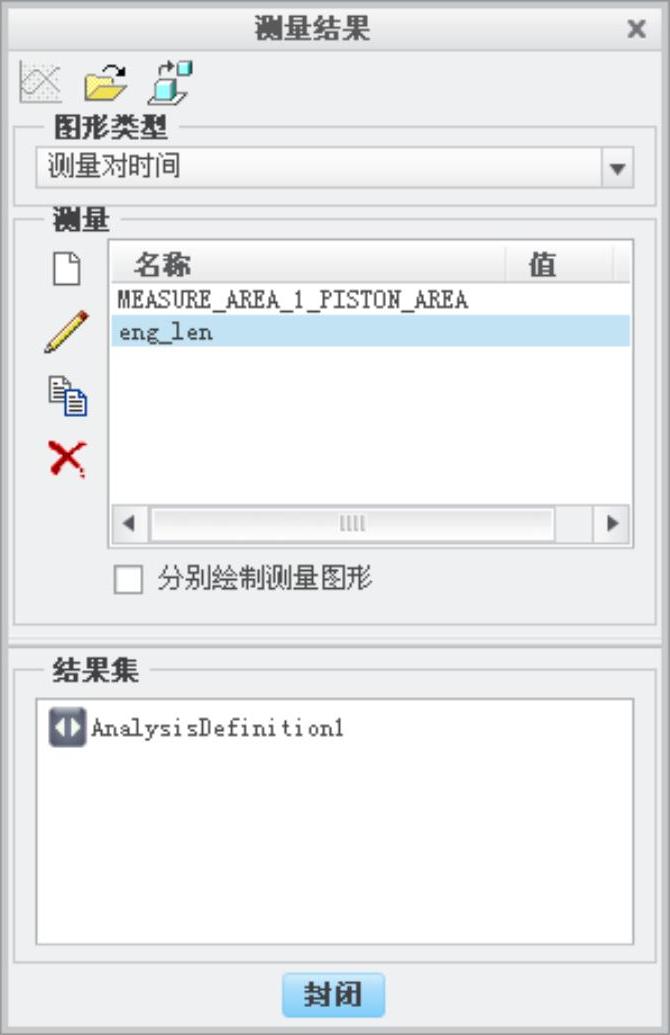

图8.2.11 “测量结果”对话框

(3)选取测量名称。按住Ctrl键,在“测量结果”对话框的列表中选取所有测量项。

(4)选取运动结果。在“测量结果”对话框的“结果集”中,选择978-7-111-42656-1-Chapter08-155.jpg,此时“测量结果”对话框中显示图8.2.12所示的测量结果。


图8.2.12 显示测量结果

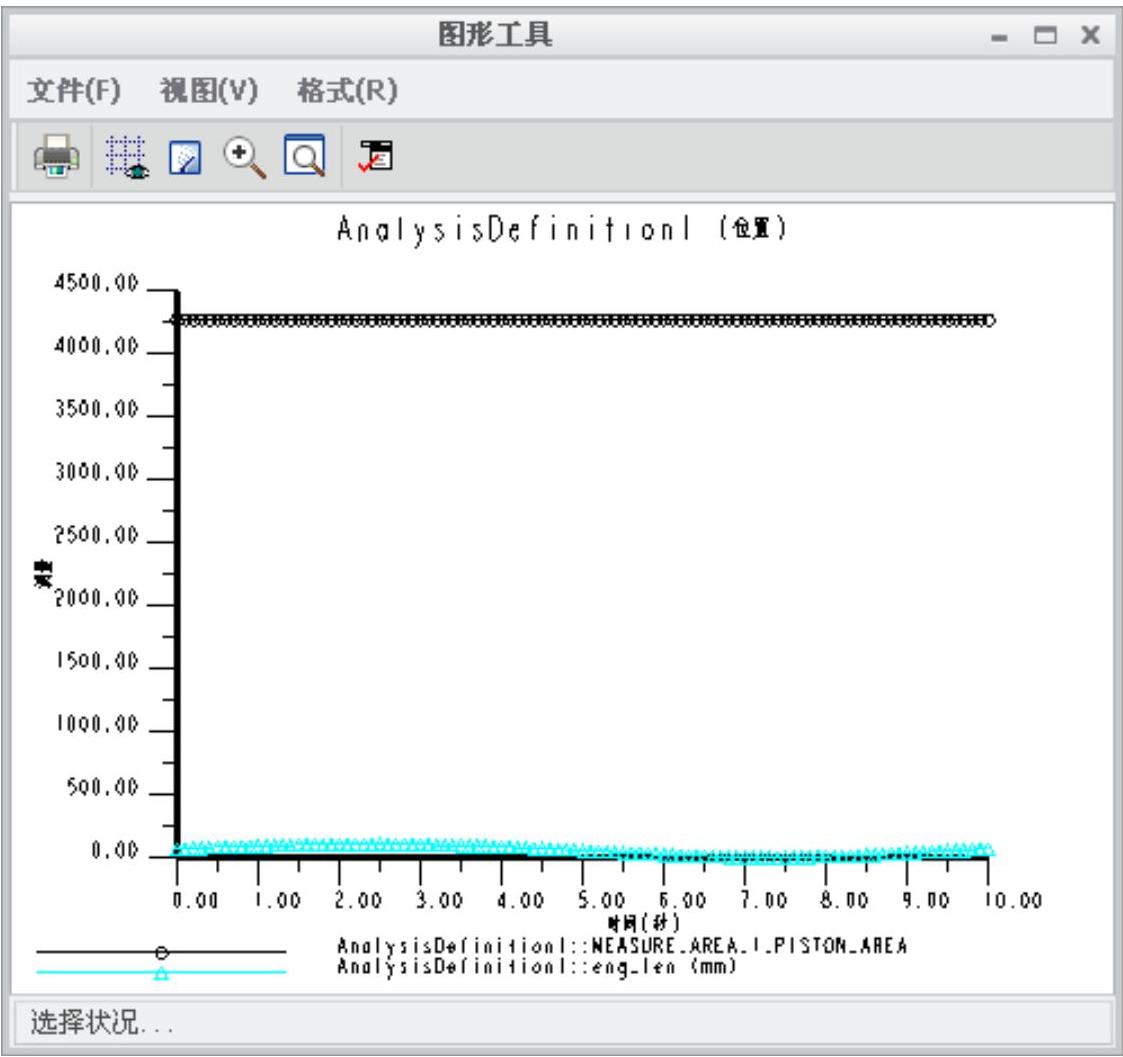

(5)绘制测量图形。在“测量结果”对话框的顶部单击978-7-111-42656-1-Chapter08-157.jpg按钮,系统便开始测量,并绘制测量的结果图,如图8.2.13所示,该图反映在分析978-7-111-42656-1-Chapter08-158.jpg中,所有测量项与时间的关系。


图8.2.13 “图形工具”对话框

(6)关闭“图形工具”对话框。

Step8.定义气缸容积测量。单击978-7-111-42656-1-Chapter08-160.jpg按钮,系统弹出“测量定义”对话框,在该对话框中进行下列操作:

(1)输入测量名称:“volume”。

(2)选择测量类型。在978-7-111-42656-1-Chapter08-161.jpg下拉列表中选择978-7-111-42656-1-Chapter08-162.jpg选项,在978-7-111-42656-1-Chapter08-163.jpg下拉列表中选择978-7-111-42656-1-Chapter08-164.jpg选项,如图8.2.14所示。

(3)编辑自定义表达式。

① 在对话框中单击“插入列表中的常量”按钮978-7-111-42656-1-Chapter08-165.jpg,系统弹出图8.2.15所示的“常数”对话框。

② 在“常数”对话框中单击“添加”按钮978-7-111-42656-1-Chapter08-166.jpg,系统弹出图8.2.16所示的“选择参数”对话框。

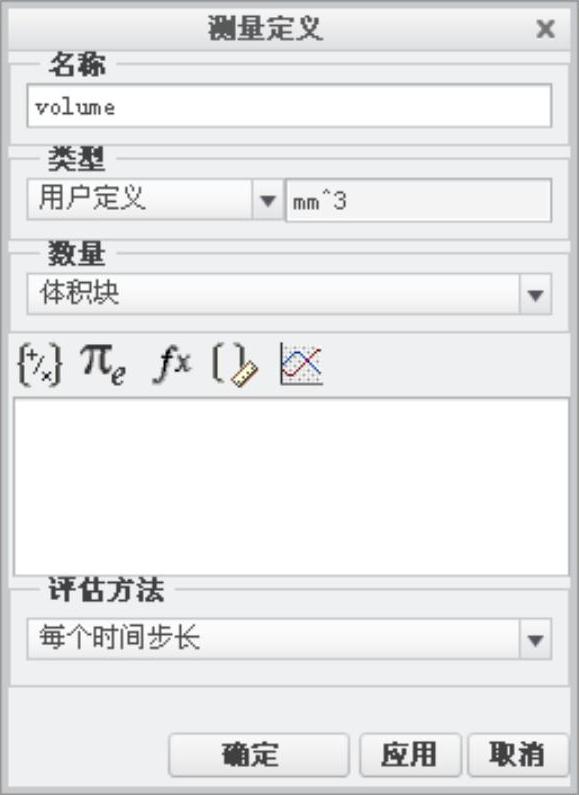

图8.2.14 “测量定义”对话框

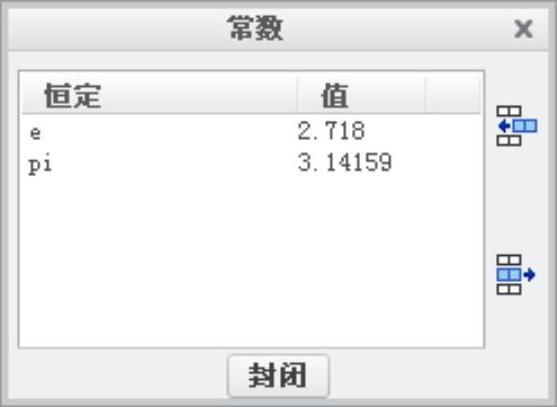

图8.2.15 “常数”对话框

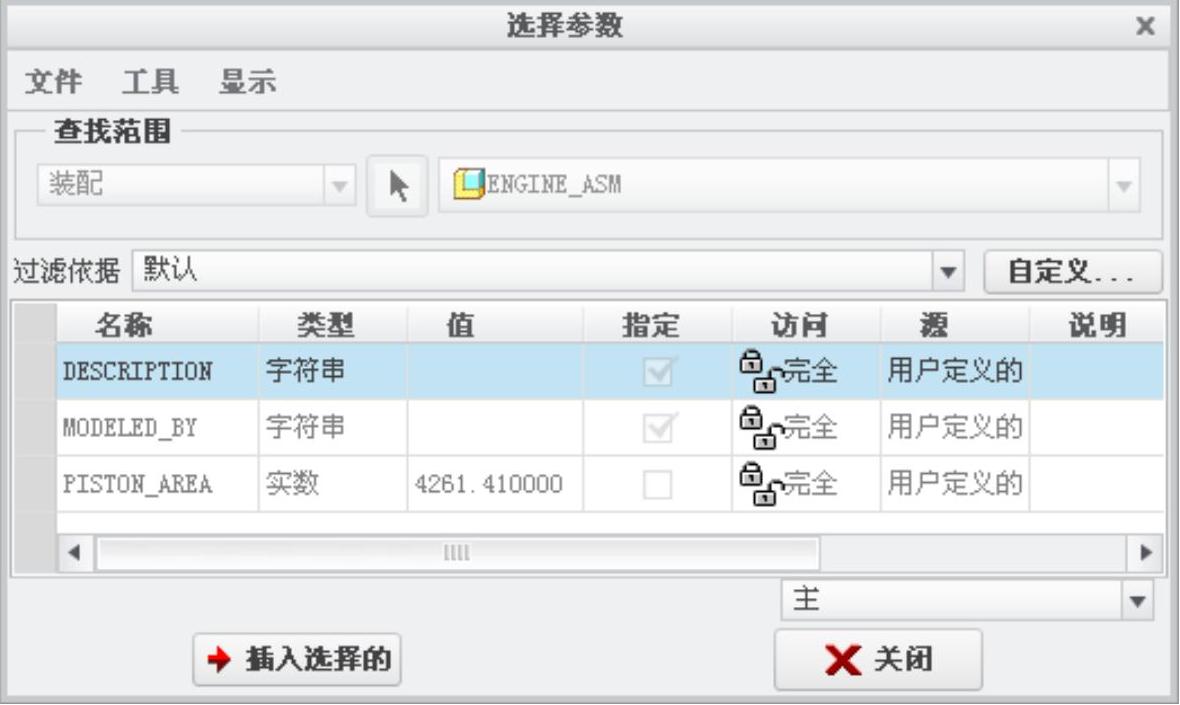

图8.2.16 “选择参数”对话框

③ 在“选择参数”对话框中选择参数“PISTON_AREA”,然后单击978-7-111-42656-1-Chapter08-170.jpg按钮,系统返回到“常数”对话框。

④ 在“常数”对话框中双击参数“PISTON_AREA”,将其添加到表达式。

⑤ 将表达式完善为“PISTON_AREA*eng_len*2”,如图8.2.17所示。

(4)选取评估方法。在978-7-111-42656-1-Chapter08-171.jpg下拉列表中选择978-7-111-42656-1-Chapter08-172.jpg

(5)单击“测量定义”对话框中的978-7-111-42656-1-Chapter08-173.jpg按钮,系统立即将活塞行程测量项添加到“测量结果”对话框的列表中(图8.2.18)。

(6)单击978-7-111-42656-1-Chapter08-174.jpg按钮,关闭“测量结果”对话框。

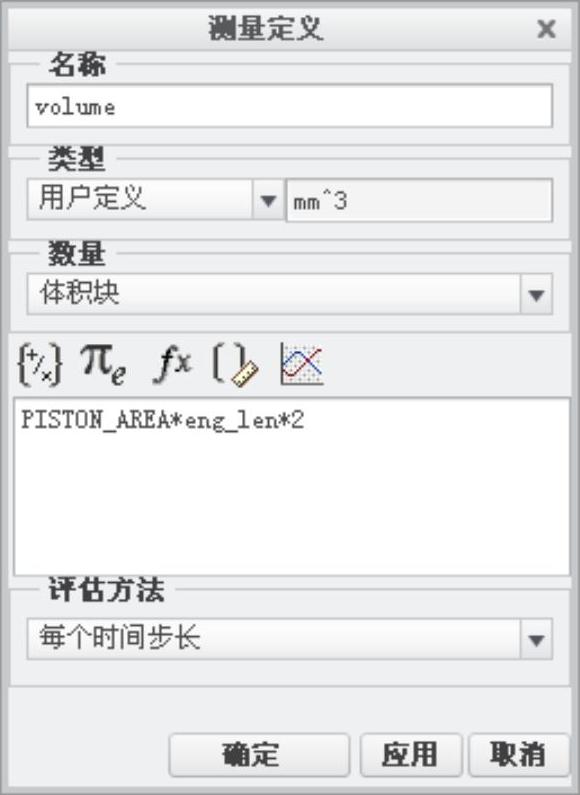

图8.2.17 完善表达式

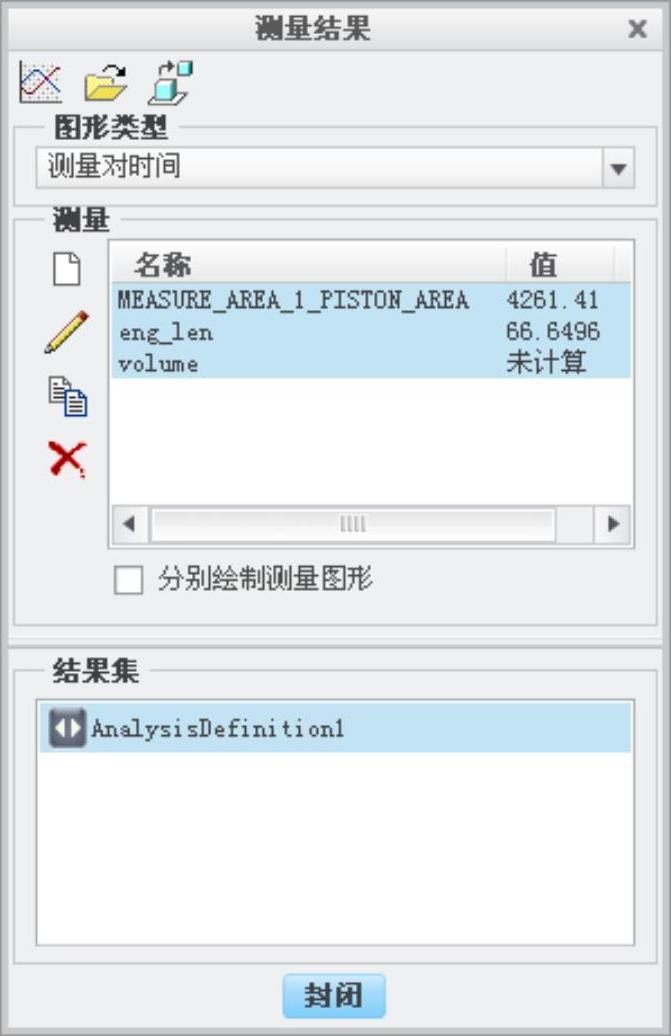

图8.2.18 “测量结果”对话框

Step9.重新运行机构分析。

(1)选择命令。在机构树中右击机构分析节点978-7-111-42656-1-Chapter08-177.jpg,选择978-7-111-42656-1-Chapter08-178.jpg命令,系统弹出“分析定义”对话框。

(2)运行位置分析。单击“分析定义”对话框中的978-7-111-42656-1-Chapter08-179.jpg按钮,在“确认”对话框中单击978-7-111-42656-1-Chapter08-180.jpg按钮,查看机构的运行状况。

(3)完成运动分析。单击978-7-111-42656-1-Chapter08-181.jpg按钮完成运动分析。

Step10.显示气缸容积测量。

(1)选择命令。单击978-7-111-42656-1-Chapter08-182.jpg功能选项卡978-7-111-42656-1-Chapter08-183.jpg区域中的“测量”按钮978-7-111-42656-1-Chapter08-184.jpg,系统弹出“测量结果”对话框。

(2)选取测量名称。按住Ctrl键,在“测量结果”对话框的列表中选取所有测量项。

(3)选取运动结果。在“测量结果”对话框的“结果集”中,选择978-7-111-42656-1-Chapter08-185.jpg,此时“测量结果”对话框中显示所有项目的测量结果。

(4)绘制测量图形。在“测量结果”对话框的顶部单击978-7-111-42656-1-Chapter08-186.jpg按钮,系统便开始测量,并绘制测量的结果图,如图8.2.19所示,该图反映在分析978-7-111-42656-1-Chapter08-187.jpg中,所有测量项与时间的关系。

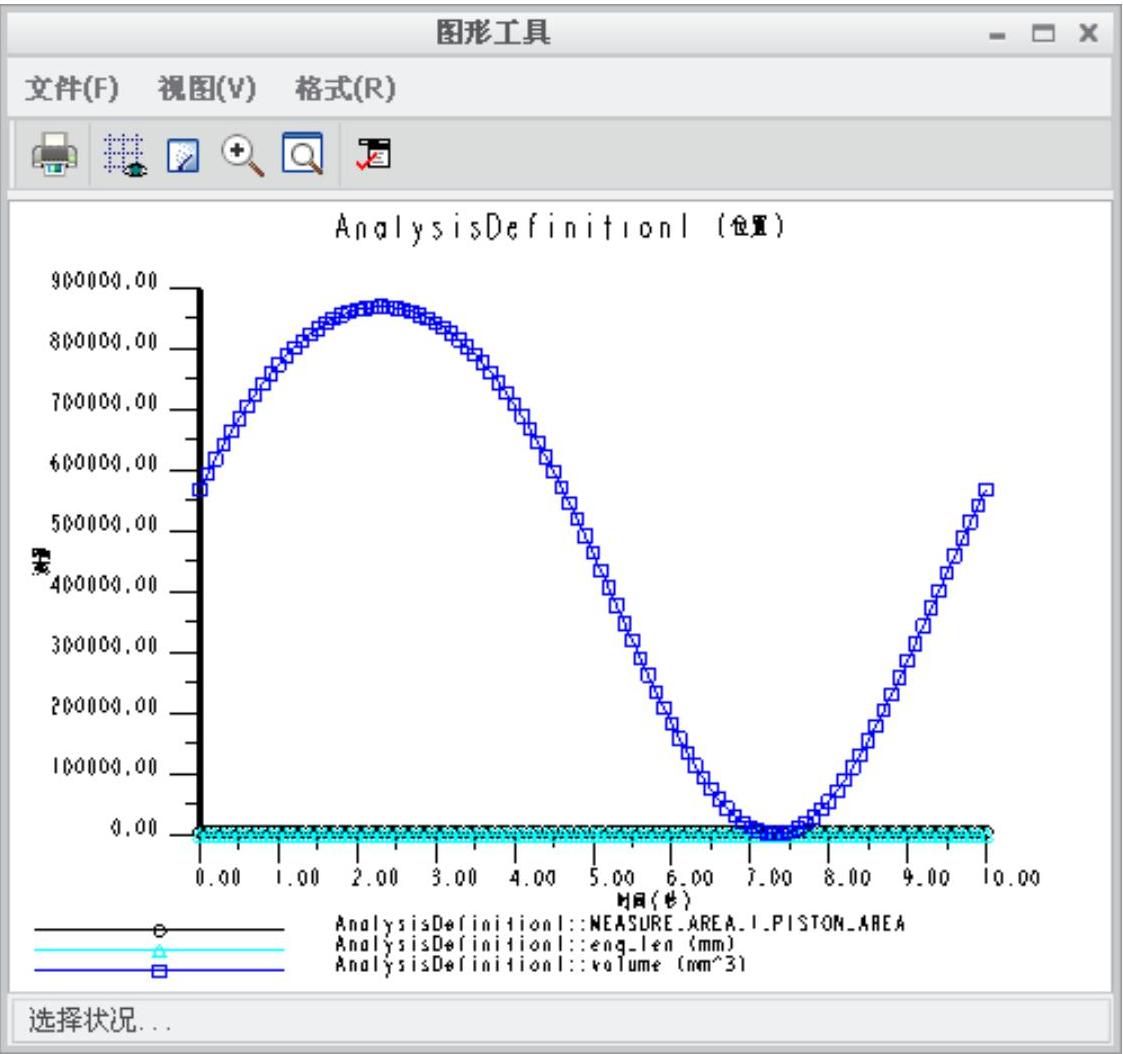

图8.2.19 “图形工具”对话框

(5)关闭“图形工具”对话框。

(6)单击978-7-111-42656-1-Chapter08-189.jpg按钮,关闭“测量结果”对话框。

Step11.再生模型。单击978-7-111-42656-1-Chapter08-190.jpg功能选项卡978-7-111-42656-1-Chapter08-191.jpg区域中的“重新生成”按钮978-7-111-42656-1-Chapter08-192.jpg,再生机构模型。

Step12.保存机构模型。
