增加轮2设计(WHEEL2.PRT)

将轮2(WHEEL2.PRT)装到基准轴AA_2上,创建销钉(Pin)连接。

Step1.单击978-7-111-42656-1-Chapter07-246.jpg功能选项卡978-7-111-42656-1-Chapter07-247.jpg区域中的“组装”按钮978-7-111-42656-1-Chapter07-248.jpg,打开文件名为WHEEL2.PRT的零件。

Step2.创建销钉(Pin)连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)连接:

(1)在约束集列表中选取978-7-111-42656-1-Chapter07-249.jpg选项。

(2)修改连接的名称。单击操控板中的978-7-111-42656-1-Chapter07-250.jpg选项卡;在图7.3.6所示的界面中,在978-7-111-42656-1-Chapter07-251.jpg文本框中输入连接名称“Connection_2c”,并按Enter键。

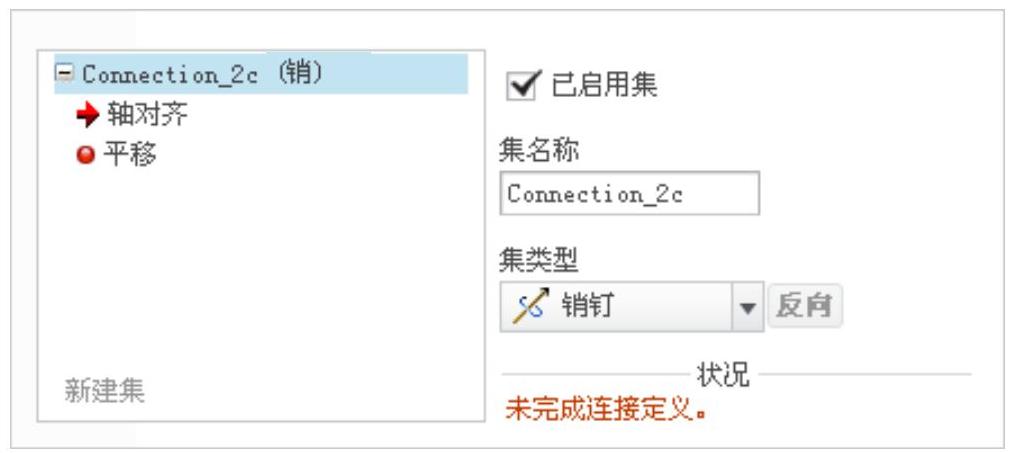

图7.3.6 “放置”界面

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42656-1-Chapter07-253.jpg选项,然后分别选取图7.3.7中的轴线和模型树中的AA_2基准轴(元件WHEEL2的中心轴线和AA_2基准轴线),978-7-111-42656-1-Chapter07-254.jpg约束的参考如图7.3.8所示。

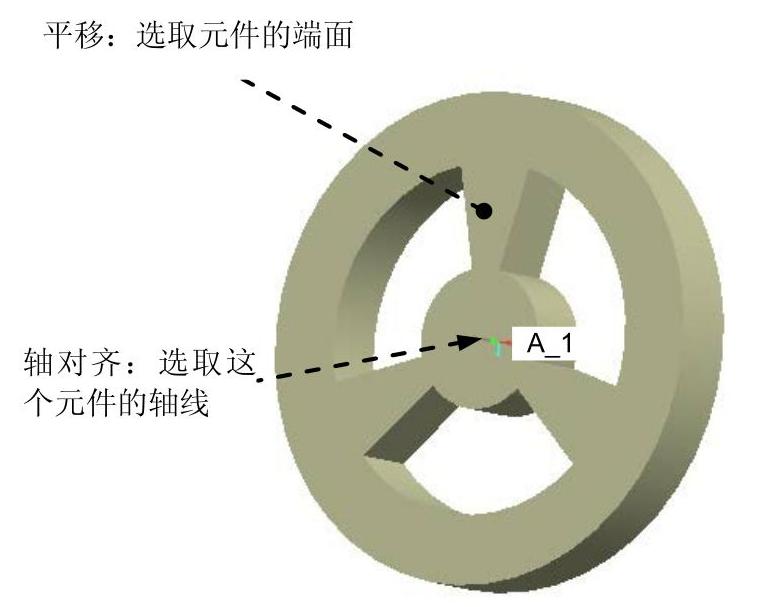

图7.3.7 装配轮2

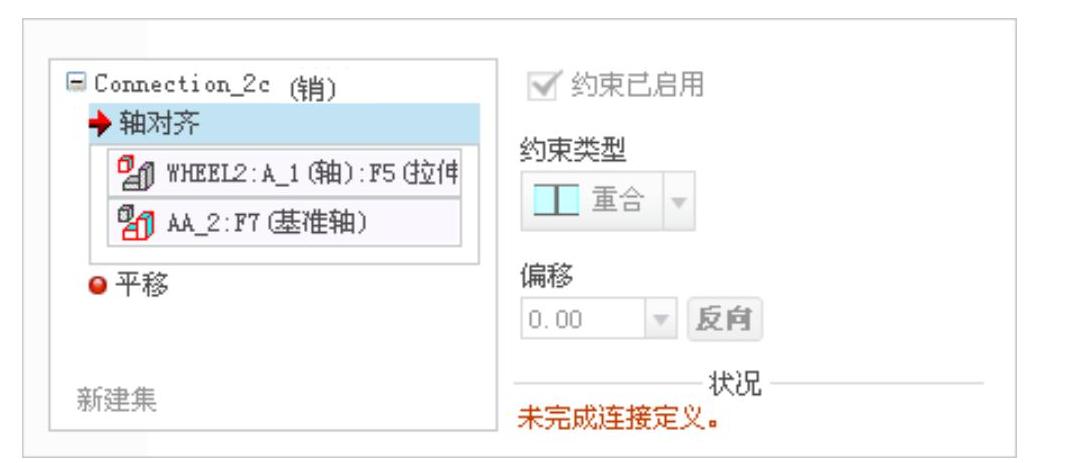

图7.3.8 “轴对齐”约束参考

(4)定义“平移”约束。分别选取图7.3.7中的元件的端面和模型树中的ASM_TOP基准平面(元件WHEEL2的端面和ASM_TOP基准平面),以限制元件WHEEL2在ASM_TOP基准平面上平移,978-7-111-42656-1-Chapter07-257.jpg约束的参考如图7.3.9所示。

注意:若轮2和轮1不在同一平面内,“平移”约束中就选择轮2的另一侧端面。

(5)单击操控板中的978-7-111-42656-1-Chapter07-258.jpg按钮。

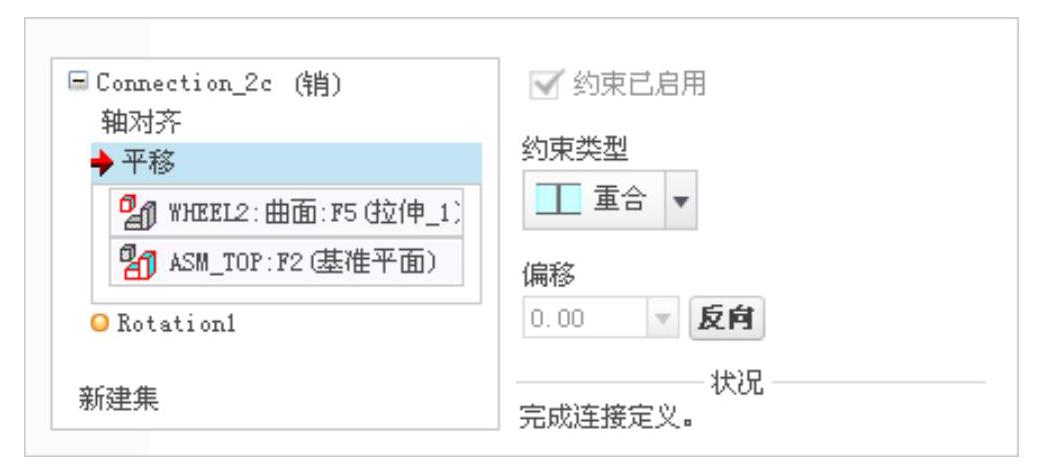

图7.3.9 “平移”约束参考
