增加轮1(WHEEL1.PRT)设计任务

将轮1(WHEEL1.PRT)装到基准轴AA_1上,创建销钉(Pin)连接。

Step1.单击978-7-111-42656-1-Chapter07-221.jpg功能选项卡978-7-111-42656-1-Chapter07-222.jpg区域中的“组装”按钮978-7-111-42656-1-Chapter07-223.jpg,打开文件名为WHEEL1.PRT的零件。

Step2.创建销钉(Pin)接头连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)接头连接。

(1)在约束集列表中选取978-7-111-42656-1-Chapter07-224.jpg选项。

(2)修改连接的名称。单击操控板菜单中的978-7-111-42656-1-Chapter07-225.jpg选项卡,系统出现图7.3.2所示的“放置”界面,在978-7-111-42656-1-Chapter07-226.jpg下的文本框中输入连接名称“Connection_1c”,并按Enter键。

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42656-1-Chapter07-227.jpg选项,然后分别选取图7.3.3中的轴线和模型树中的AA_1基准轴(元件WHEEL1的中心轴线和AA_1基准轴线),978-7-111-42656-1-Chapter07-228.jpg约束的参考如图7.3.4所示。

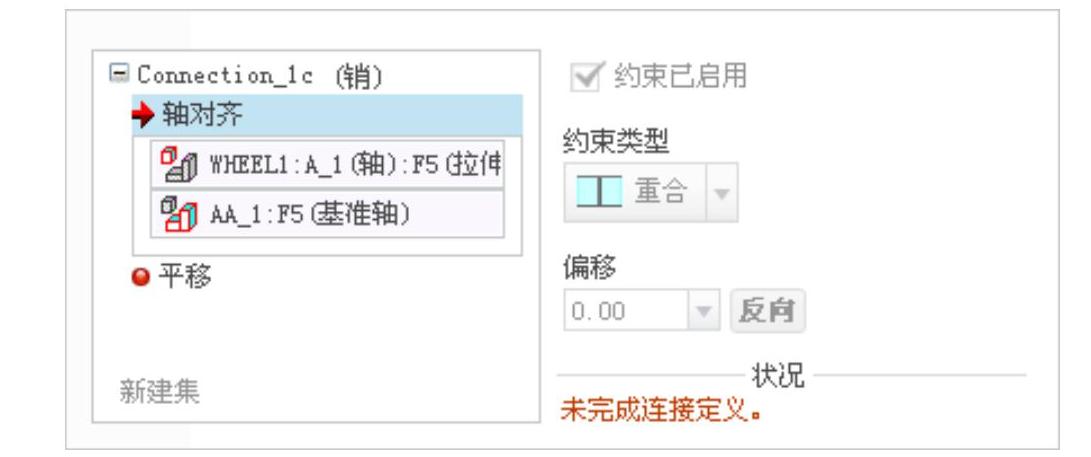

图7.3.2 “放置”界面


图7.3.3 装配轮1


图7.3.4 “轴对齐”约束参考(www.daowen.com)

(4)定义“平移”约束。分别选取图7.3.3中元件的端面和模型树中的ASM_TOP基准平面(元件WHEEL1的端面和ASM_TOP基准平面),以限制元件WHEEL1在ASM_TOP基准平面上平移,978-7-111-42656-1-Chapter07-232.jpg约束的参考如图7.3.5所示。


图7.3.5 “平移”约束参考

(5)单击操控板中的978-7-111-42656-1-Chapter07-234.jpg按钮。

Step3.验证连接的有效性。拖移元件WHEEL1。

(1)进入机构环境。单击978-7-111-42656-1-Chapter07-235.jpg功能选项卡978-7-111-42656-1-Chapter07-236.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter07-237.jpg

(2)单击978-7-111-42656-1-Chapter07-238.jpg功能选项卡978-7-111-42656-1-Chapter07-239.jpg区域中的“拖动元件”按钮978-7-111-42656-1-Chapter07-240.jpg


(4)在元件WHEEL1上单击,出现一个标记978-7-111-42656-1-Chapter07-242.jpg,移动鼠标进行拖移,并单击中键结束拖移,使元件停留在原来的位置;关闭“拖动”对话框。

(5)退出机构环境。单击978-7-111-42656-1-Chapter07-243.jpg功能选项卡978-7-111-42656-1-Chapter07-244.jpg区域中的“关闭”按钮978-7-111-42656-1-Chapter07-245.jpg
