先创建基准轴，然后将元件凸轮（CAM.PRT）装在基准轴上，创建销钉（Pin）连接。

Stage1.创建基准平面ADTM1作为基准轴的放置参考

Step1.单击“平面”按钮，系统弹出“基准平面”对话框。

Step2.选取固定挡板零件（FIXED_PLATE.PRT）的安装凸轮侧的端面为偏距的参考面，在对话框中输入偏移距离值205.0，单击按钮。

Stage2.创建基准轴AA_1

Step1.单击“轴”按钮，系统弹出“基准轴”对话框。

Step2.选取基准平面ADTM1，定义为；按住Ctrl键，选取ASM_TOP基准平面，定义为；单击对话框中的按钮。

Stage3.将元件凸轮（CAM.PRT）装在基准轴AA_1上，创建销钉（Pin）连接

Step1.单击功能选项卡区域中的“组装”按钮，打开文件名为CAM.PRT的零件。

Step2.创建销钉（Pin）接头连接。在“元件放置”操控板中进行下列操作，便可创建销钉（Pin）接头连接。

（1）在约束集列表中选取选项。(www.daowen.com)

（2）修改连接的名称。单击操控板菜单中的选项卡，系统出现图7.2.12所示的“放置”界面，在下的文本框中输入连接名称“Connection_3c”，并按Enter键。

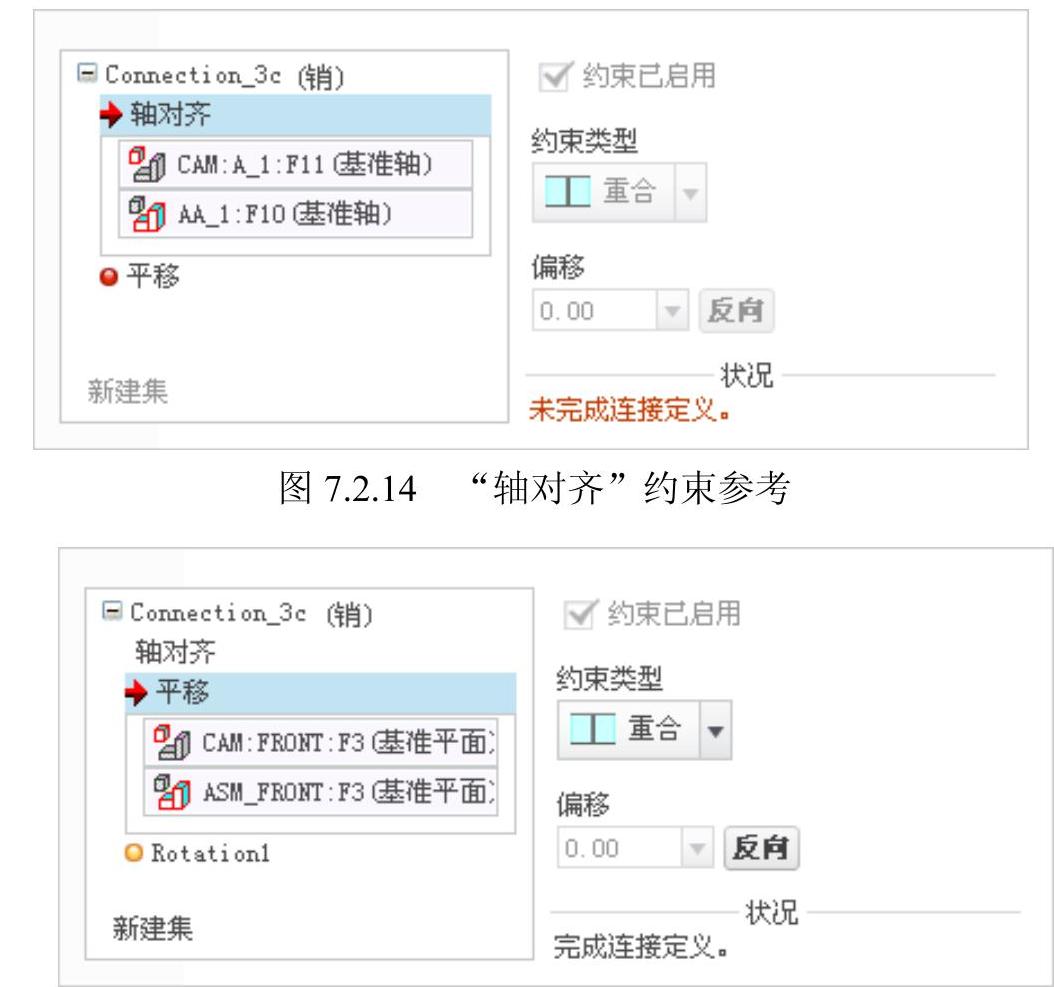

（3）定义“轴对齐”约束。在“放置”界面中单击选项，然后分别选取图7.2.13中的轴线和模型树中的AA_1基准轴线（元件WHEEL的中心轴线和AA_1基准轴线），约束的参考如图7.2.14所示。

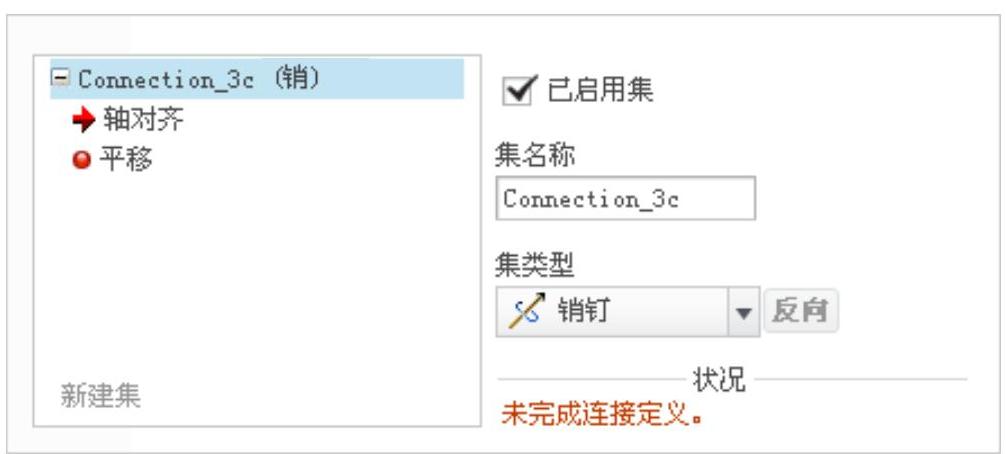

图7.2.12 “放置”界面

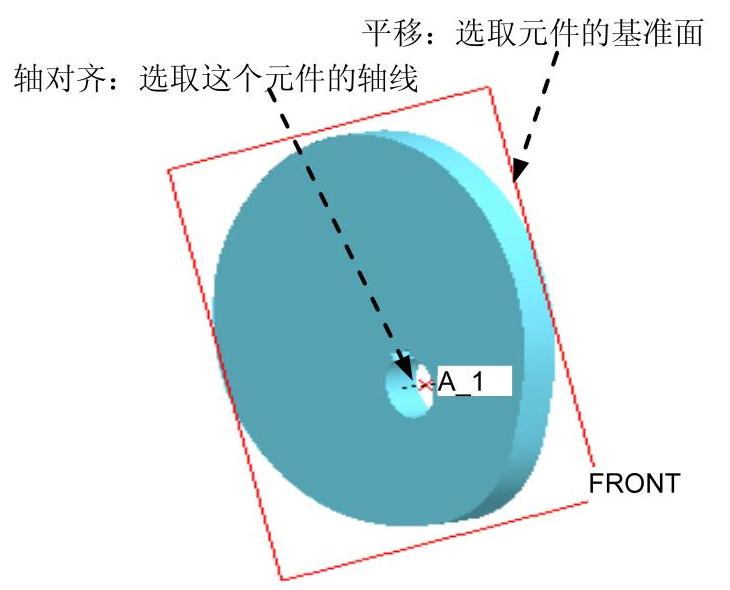

图7.2.13 装配凸轮

（4）定义“平移”约束。分别选取图7.2.13中的元件基准面和模型树中的ASM_FRONT基准平面（元件CAM的FRONT基准平面和ASM_FRONT基准平面），约束的参考如图7.2.15所示。

（5）单击操控板中的按钮。

图7.2.15 “平移”约束参考
