增加连接元件连杆的任务(ROD.PRT)

将连杆(ROD.PRT)装到固定挡板上,创建滑块(Slide)连接。

Step1.单击978-7-111-42656-1-Chapter07-110.jpg功能选项卡978-7-111-42656-1-Chapter07-111.jpg区域中的“组装”按钮978-7-111-42656-1-Chapter07-112.jpg,打开文件名为ROD.PRT的零件。

Step2.创建滑块(Slider)接头连接。在“元件放置”操控板中进行下列操作,便可创建滑块(Slider)接头连接。

(1)在约束集选项列表中选取978-7-111-42656-1-Chapter07-113.jpg选项。

(2)修改连接的名称。

① 单击操控板菜单中的978-7-111-42656-1-Chapter07-114.jpg选项卡,系统出现图7.2.1所示的“放置”界面。

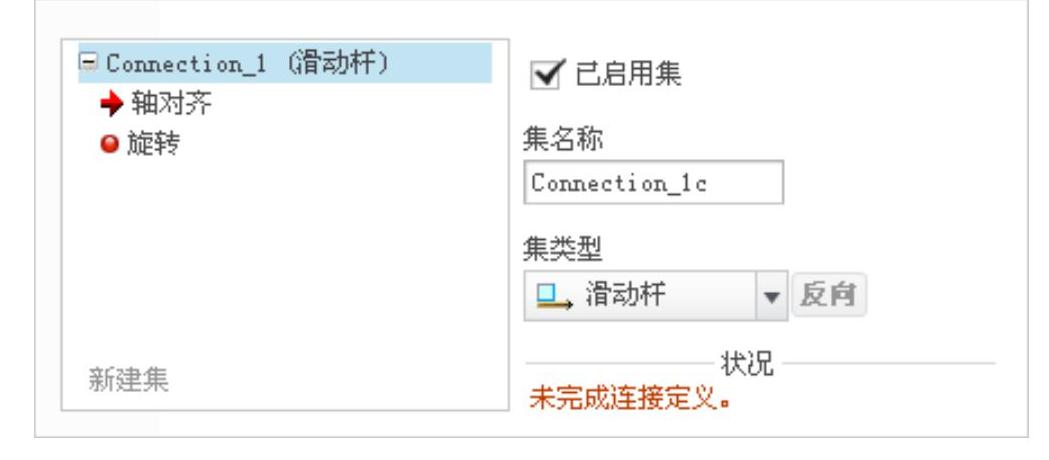

图7.2.1 “放置”界面

② 在978-7-111-42656-1-Chapter07-116.jpg下的文本框中输入连接名称“Connection_1c”,并按Enter键。

(3)定义“轴对齐”约束。在“放置”界面中单击978-7-111-42656-1-Chapter07-117.jpg选项,然后分别选取图7.2.2中的两条轴线(元件ROD的中心轴线和元件FIXED_PLATE的中心轴线),978-7-111-42656-1-Chapter07-118.jpg约束的参考如图7.2.3所示。

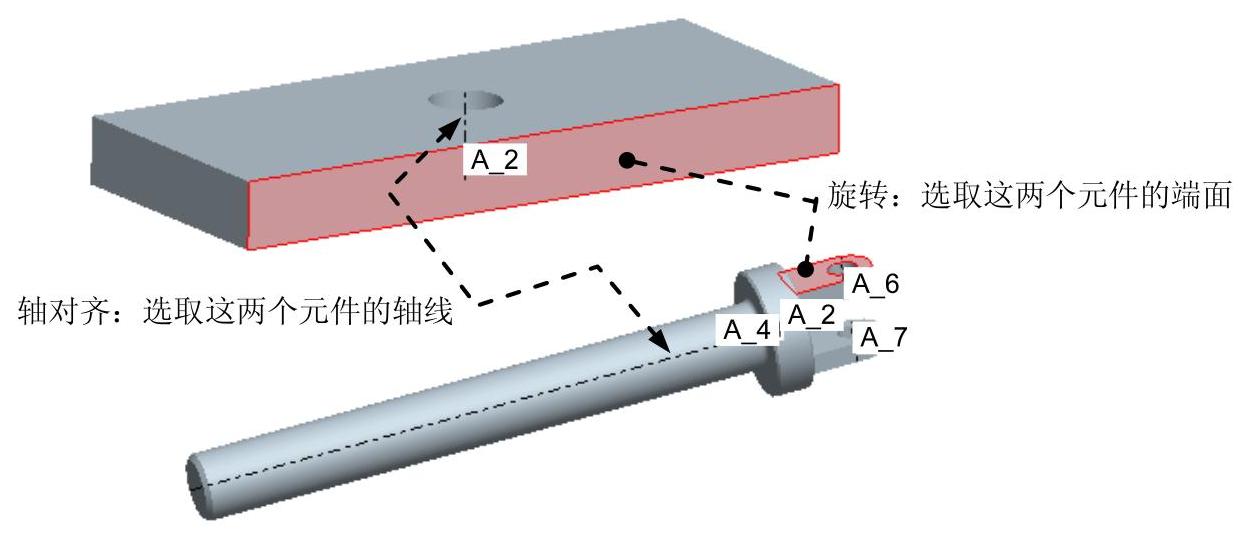

图7.2.2 装配连杆

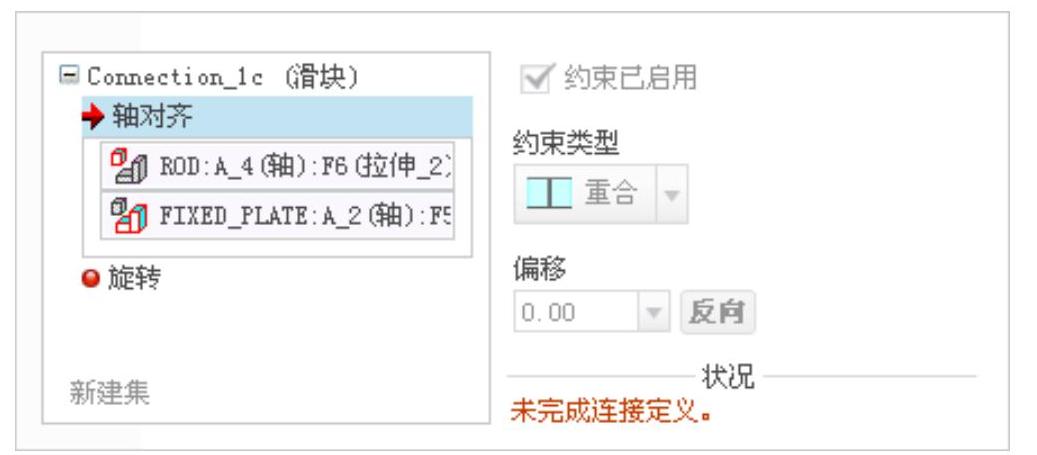

图7.2.3 “轴对齐”约束参考

(4)定义“旋转”约束。分别选取图7.2.2中的两个平面(元件ROD的端面和元件FIXED_PLATE的端面),以限制元件ROD在元件FIXED_PLATE中旋转,978-7-111-42656-1-Chapter07-121.jpg约束的参考如图7.2.4所示。

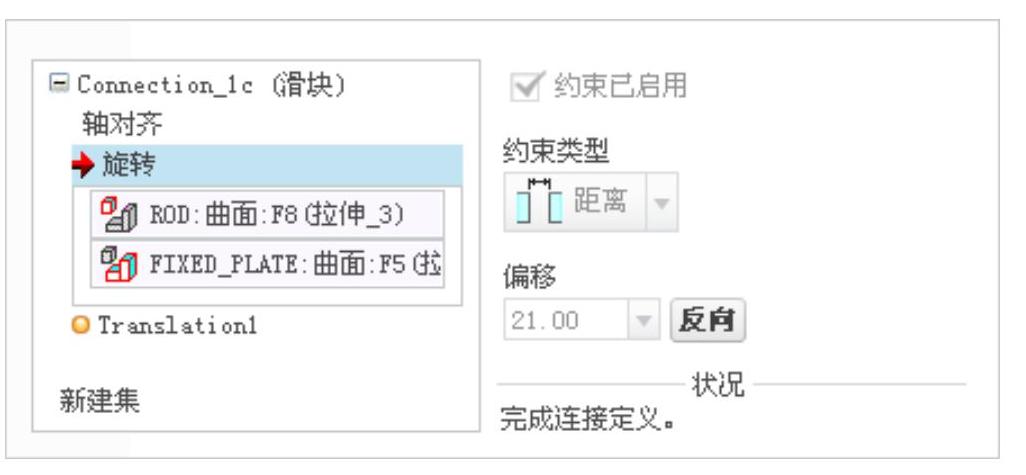

图7.2.4 “旋转”约束参考

(5)单击操控板中的978-7-111-42656-1-Chapter07-123.jpg按钮。

Step3.验证连接的有效性。拖移连接元件ROD。

(1)进入机构环境。单击978-7-111-42656-1-Chapter07-124.jpg功能选项卡978-7-111-42656-1-Chapter07-125.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter07-126.jpg

(2)单击978-7-111-42656-1-Chapter07-127.jpg功能选项卡978-7-111-42656-1-Chapter07-128.jpg区域中的“拖动元件”按钮978-7-111-42656-1-Chapter07-129.jpg


(4)在元件ROD上单击,出现一个标记978-7-111-42656-1-Chapter07-131.jpg,移动鼠标进行拖移,并单击中键结束拖移,使元件停留在原来位置,然后关闭“拖动”对话框。

(5)退出机构环境。单击978-7-111-42656-1-Chapter07-132.jpg功能选项卡978-7-111-42656-1-Chapter07-133.jpg区域中的“关闭”按钮978-7-111-42656-1-Chapter07-134.jpg
