设置运动轴的方法与步骤

Stage1.进入机构模块

单击978-7-111-42656-1-Chapter07-52.jpg功能选项卡978-7-111-42656-1-Chapter07-53.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter07-54.jpg进入机构模块,然后单击978-7-111-42656-1-Chapter07-55.jpg功能选项卡978-7-111-42656-1-Chapter07-56.jpg区域中的“拖动元件”按钮978-7-111-42656-1-Chapter07-57.jpg,用“点拖动”将齿轮机构装配(GEAR_ASM.ASM)拖到图7.1.11所示的位置(读者练习时,拖移后的位置不要与图中所示的位置相差太远,否则后面的操作会出现问题),然后关闭“拖移”对话框。

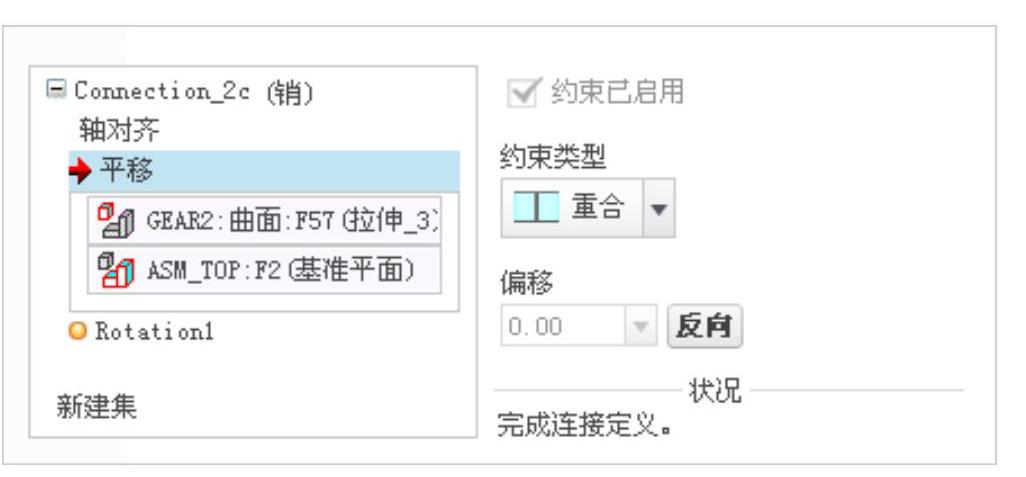

图7.1.10 “平移”约束参考

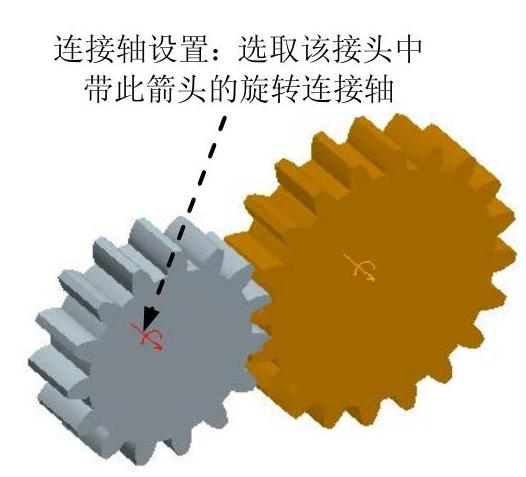

图7.1.11 运动轴设置

Stage2.设置运动轴

Step1.查找并选取运动轴。

(1)单击978-7-111-42656-1-Chapter07-60.jpg功能选项卡978-7-111-42656-1-Chapter07-61.jpg区域中的“查找”按钮978-7-111-42656-1-Chapter07-62.jpg

(2)系统弹出图7.1.12所示的“搜索工具”对话框,进行下列操作:


图7.1.12 “搜索工具”对话框(www.daowen.com)

① 在“查找”列表中选取“旋转轴”。

② 在“查找范围”列表中选取GEAR_ASM.ASM装配,单击978-7-111-42656-1-Chapter07-64.jpg按钮。

③ 在结果列表中选取连接轴Connection_1c.first_rot_axis,单击978-7-111-42656-1-Chapter07-65.jpg按钮加入选定栏中。

④ 单击对话框的978-7-111-42656-1-Chapter07-66.jpg按钮。

Step2.右击,在弹出的快捷菜单中选择978-7-111-42656-1-Chapter07-67.jpg命令,系统弹出图7.1.13所示的“运动轴”对话框,在该对话框中进行下列操作:

(1)在978-7-111-42656-1-Chapter07-68.jpg文本框中输入数值12.5,如图7.1.13所示。

(2)单击“运动轴”对话框中的978-7-111-42656-1-Chapter07-69.jpg按钮。

注意:若两齿轮不能啮合,则略微增加或减少978-7-111-42656-1-Chapter07-70.jpg文本框中的数值,以使两个齿轮啮合良好。

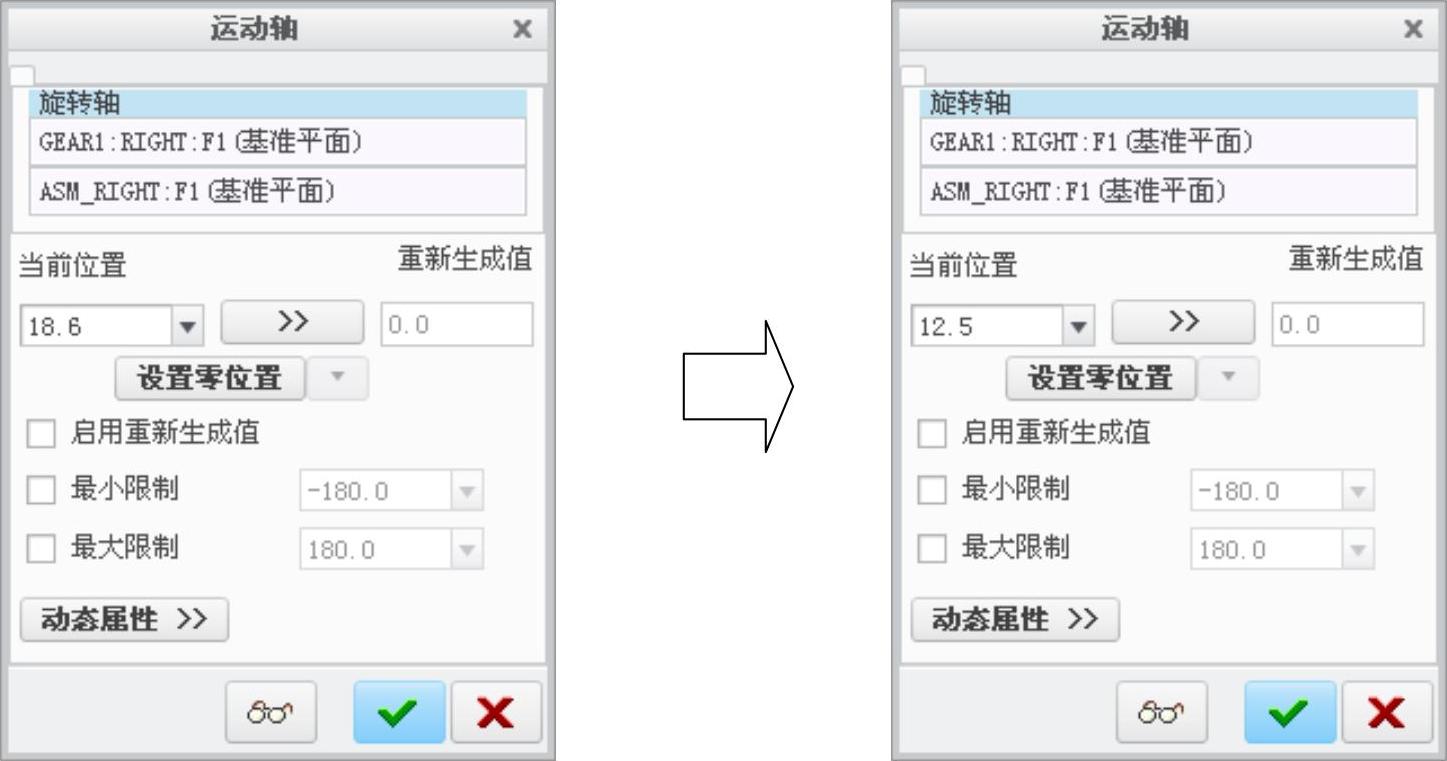

图7.1.13 “运动轴”对话框
