将齿轮2(GEAR2.PRT)装到基准轴AA_2上,创建销钉(Pin)连接。
Step1.单击功能选项卡
区域中的“组装”按钮
,打开文件名为GEAR2.PRT的零件。
Step2.创建销钉(Pin)连接。在“元件放置”操控板中进行下列操作,便可创建销钉(Pin)连接。
(1)在约束集列表中选取选项。
(2)修改连接的名称。单击操控板中的选项卡;在图7.1.7所示的界面中,在
文本框中输入连接名称“Connection_2c”,并按Enter键。

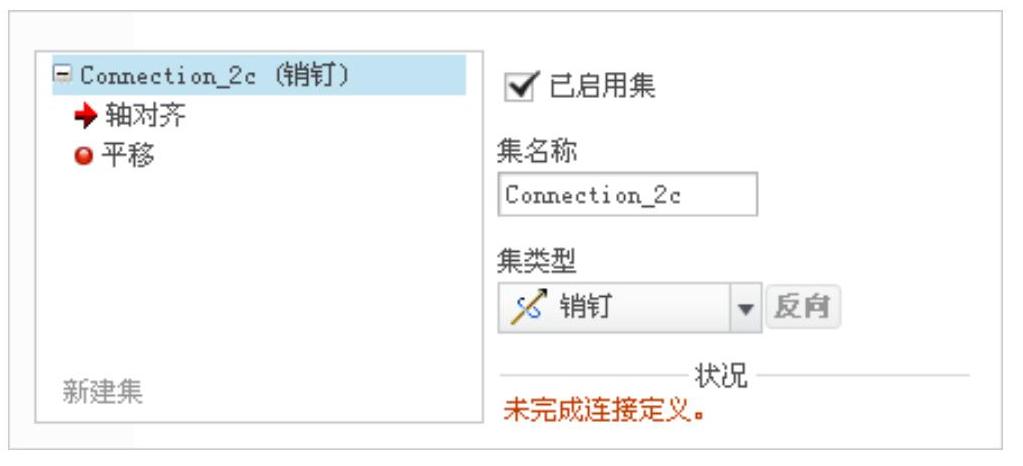

图7.1.7 “放置”界面
(3)定义“轴对齐”约束。在“放置”界面中单击选项,然后分别选取图7.1.8中的轴线和模型树中的AA_2基准轴(元件GEAR2的中心轴线和AA_2基准轴线),
约束的参考如图7.1.9所示。(www.daowen.com)

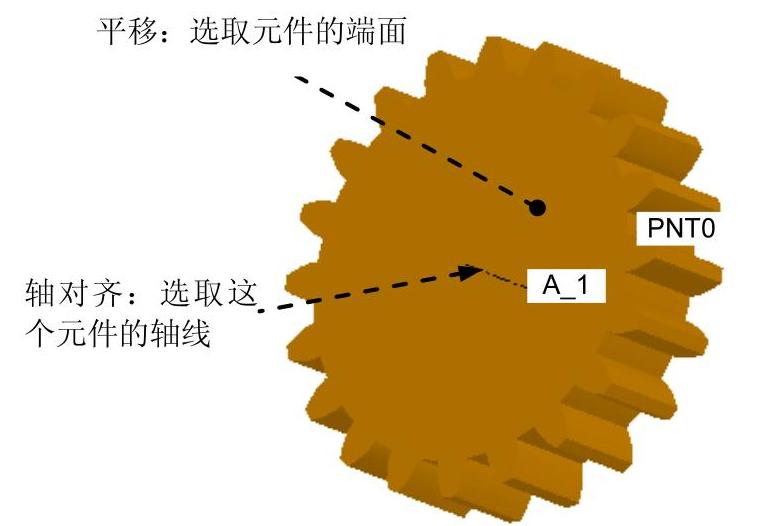

图7.1.8 装配齿轮2

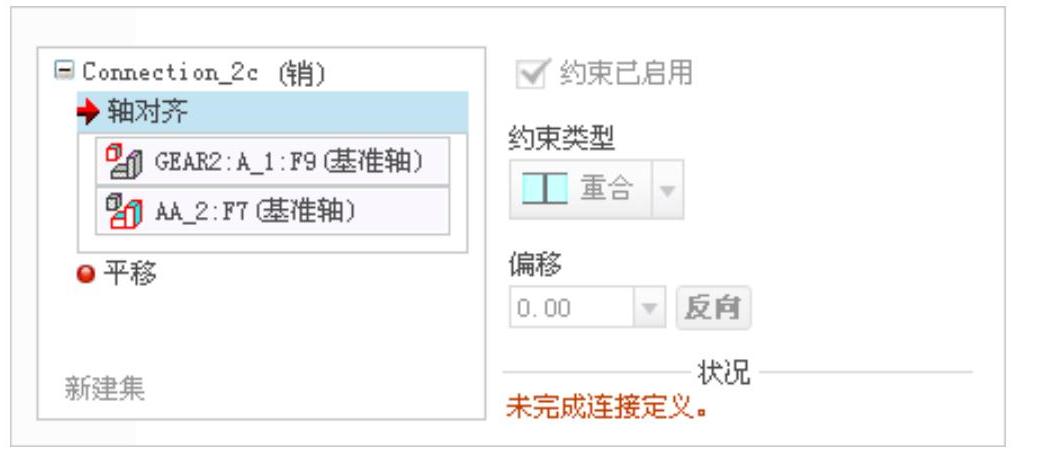

图7.1.9 “轴对齐”约束参考
(4)定义“平移”约束。分别选取图7.1.8中的元件的端面和模型树中的ASM_TOP基准平面(元件GEAR2的端面和ASM_TOP基准平面),以限制元件GEAR2在ASM_TOP基准平面上平移,约束的参考如图7.1.10所示。
注意:若齿轮2和齿轮1不在同一平面内,“平移”约束中就选择齿轮2的另一侧端面。
(5)单击操控板中的按钮。
