将齿轮1（GEAR1.PRT）装到基准轴AA_1上，创建销钉（Pin）连接。

Step1.单击功能选项卡区域中的“组装”按钮，打开文件名为GEAR1.PRT的零件。

Step2.创建销钉（Pin）接头连接。在“元件放置”操控板中进行下列操作，便可创建销钉（Pin）接头连接。

（1）在约束集列表中选取选项。

（2）修改连接的名称。单击操控板菜单中的选项卡，系统出现图7.1.2所示的“放置”界面，在下的文本框中输入连接名称“Connection_1c”，并按Enter键。

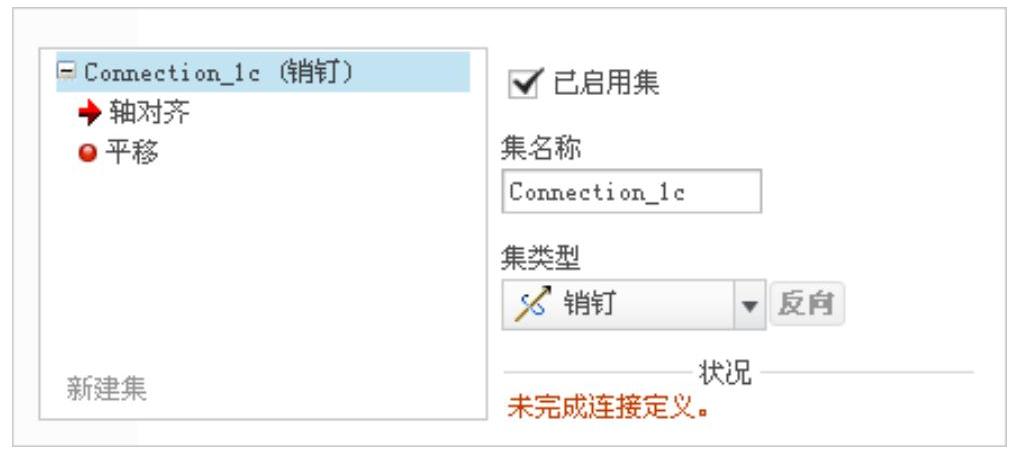

图7.1.2 “放置”界面

（3）定义“轴对齐”约束。在“放置”界面中单击选项，然后分别选取图7.1.3中的轴线和模型树中的AA_1基准轴（元件GEAR1的中心轴线和AA_1基准轴线），约束的参考如图7.1.4所示。

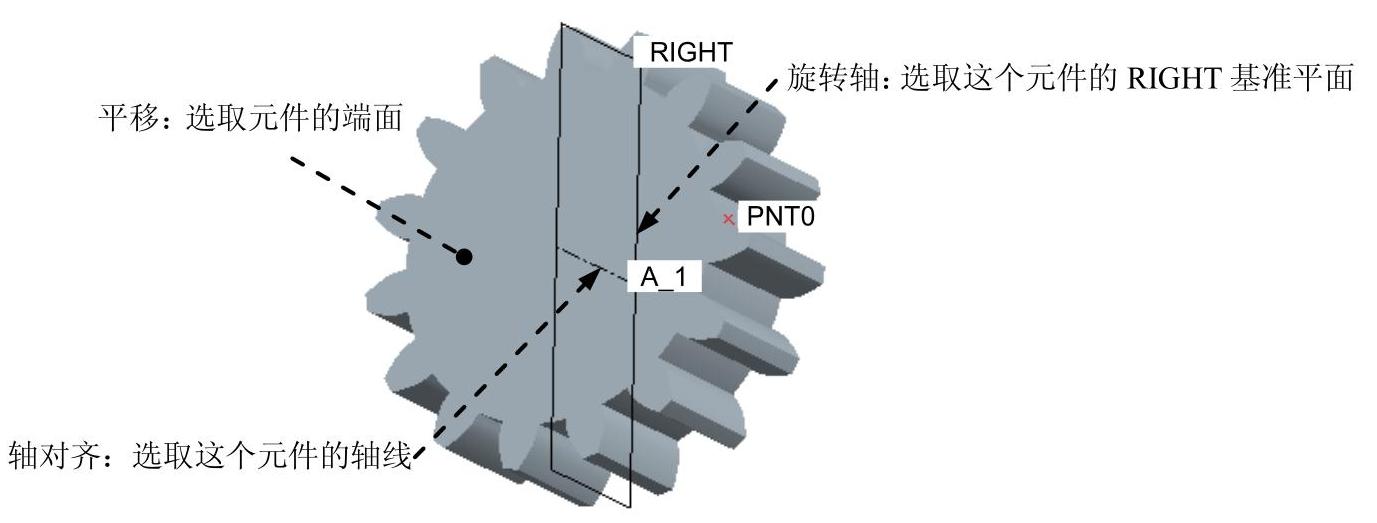

图7.1.3 装配齿轮1

（4）定义“平移”约束。分别选取图7.1.3中元件的端面和模型树中的ASM_TOP基准平面（元件GEAR1的端面和ASM_TOP基准平面），以限制元件GEAR1在ASM_TOP基准平面上平移，约束的参考如图7.1.5所示。

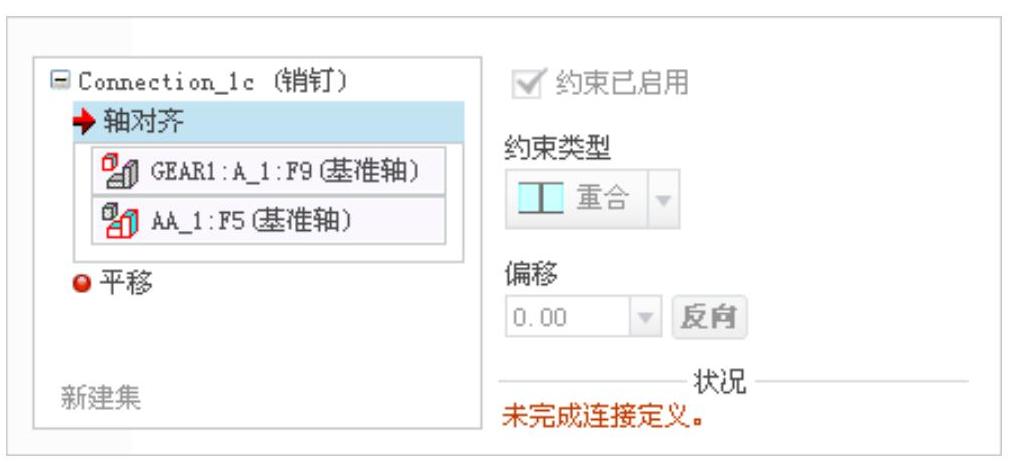

图7.1.4 “轴对齐”约束参考(www.daowen.com)

图7.1.5 “平移”约束参考

（5）定义“旋转轴”约束。选取图7.1.3中的基准面和模型树中的ASM_RIGHT基准平面为参考，以定义旋转的零位置，约束的参考如图7.1.6所示。

（6）单击操控板中的按钮。

图7.1.6 “旋转轴”约束参考

Step3.验证连接的有效性：拖移元件GEAR1。

（1）进入机构环境。单击功能选项卡区域中的“机构”按钮。

（2）单击功能选项卡区域中的“拖动元件”按钮。

（3）在弹出的“拖动”对话框中，单击“点拖动”按钮。

（4）在元件GEAR1上单击，出现一个标记，移动鼠标进行拖移，并单击中键结束拖移，使元件停留在原来的位置；关闭“拖动”对话框。

（5）退出机构环境。单击功能选项卡区域中的“关闭”按钮。
