位置分析可以分析机构中的位移、距离、自由度、约束冗余、时间和主体角加速度等参数。关于位置分析的创建方法前文中已有实例进行了介绍，本节主要说明使用位置分析分析机构中的位移的操作过程。

在前文中，已对图6.2.1所示的平行提升机构进行了组装和伺服电动机的定义（参看本书第4章第4.4小节的有关内容），如果要分析在机构运行的过程中，工作台相对于框架底部的提升高度变化，则需要进行位置分析，并进行结果测量。下面说明其操作过程。

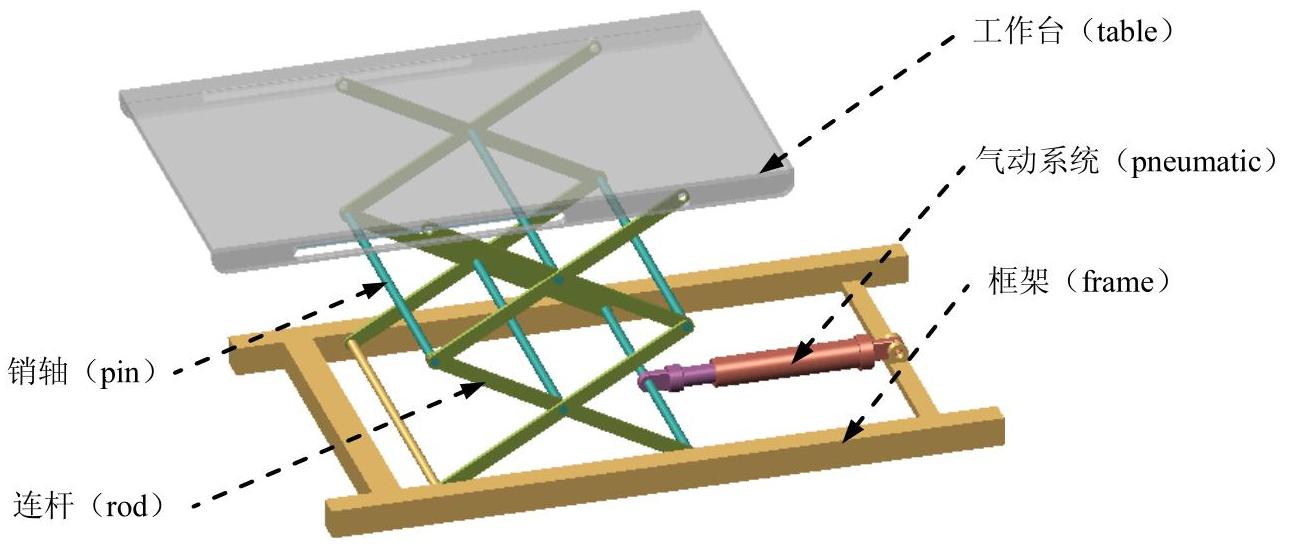

图6.2.1 平行提升机构

Step1.将工作目录设置至D：\creo2.16\work\ch06\ch06.02，打开文件parallel_mech.asm。

Step2.创建测量对象。

（1）选择命令。选择功能选项卡区域中的“测量”按钮，系统弹出“测量：汇总”对话框，单击其中的“距离”按钮，展开“测量：距离”对话框，如图6.2.2所示。

（2）选取测量对象。按住Ctrl键，选取图6.2.3所示的工作台上表面和框架底面为测量对象。

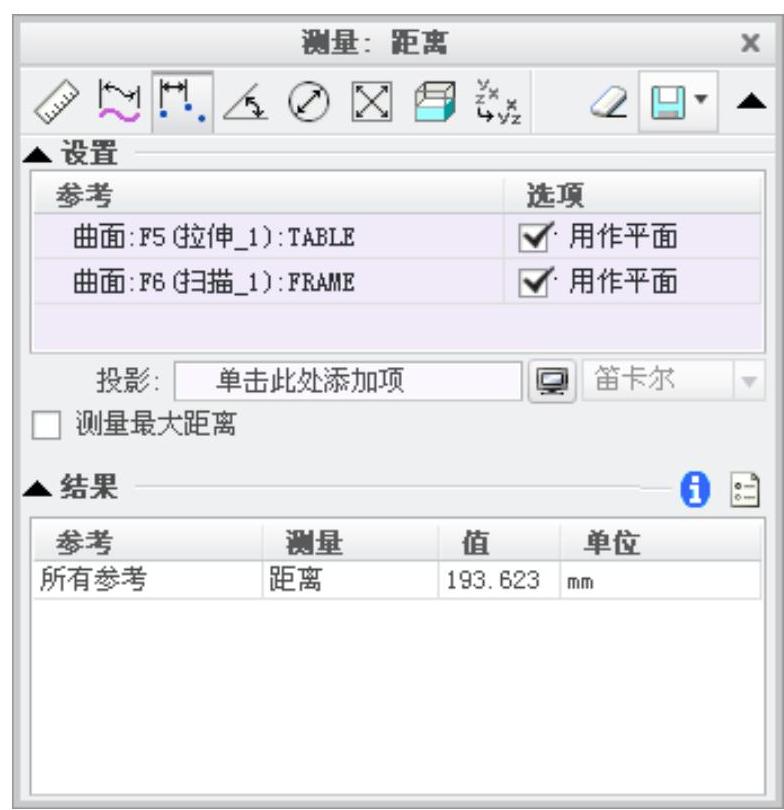

图6.2.2 “测量：距离”对话框

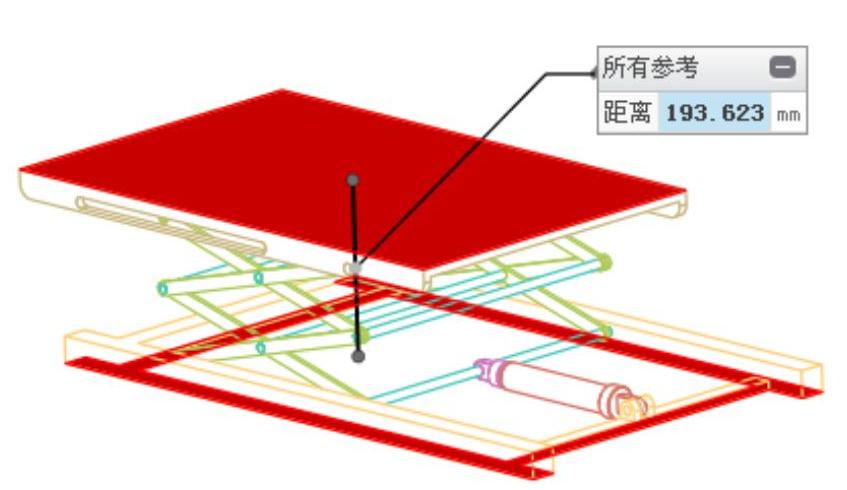

图6.2.3 选取测量对象

（3）保存测量结果。在“测量：距离”对话框中单击按钮，选中生成单选项（图6.2.4），然后单击按钮。

（4）关闭“测量：距离”对话框。

（5）在装配模型树界面中选择命令，然后选中“显示”选项组下的复选框，然后单击按钮，这样测量特征会在模型树中显示（图6.2.5）。

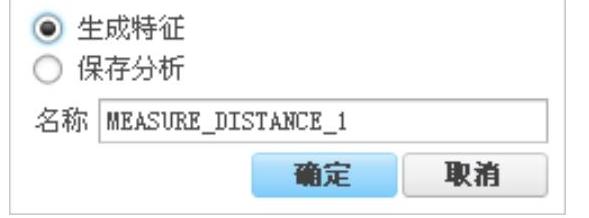

图6.2.4 “保存”界面(www.daowen.com)

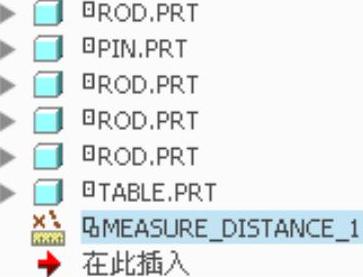

图6.2.5 模型树

Step3.进入机构模块。单击功能选项卡区域中的“机构”按钮，进入机构模块。

Step4.定义机构分析。

（1）选择命令。单击区域中的“机构分析”按钮，系统弹出“分析定义”对话框。

（2）运行运动分析。单击“分析定义”对话框中的按钮，查看机构的运行状况，可以发现在10s内，机构完成2次提升和下降运动。

（3）完成运动分析。单击完成运动分析。

Step5.定义测量。

（1）选择命令。单击功能选项卡区域中的“测量”按钮，系统弹出图6.2.6所示的“测量结果”对话框。

（2）选取测量名称。在“测量结果”对话框的列表中选择。

（3）选取运动结果。在“测量结果”对话框的“结果集”中，选择。

（4）绘制测量图形。在“测量结果”对话框的顶部单击按钮，系统便开始测量，并绘制测量的结果图，如图6.2.7所示。该图反映在分析中，工作台相对于框架底部的距离与时间的关系，此图形可打印或保存。

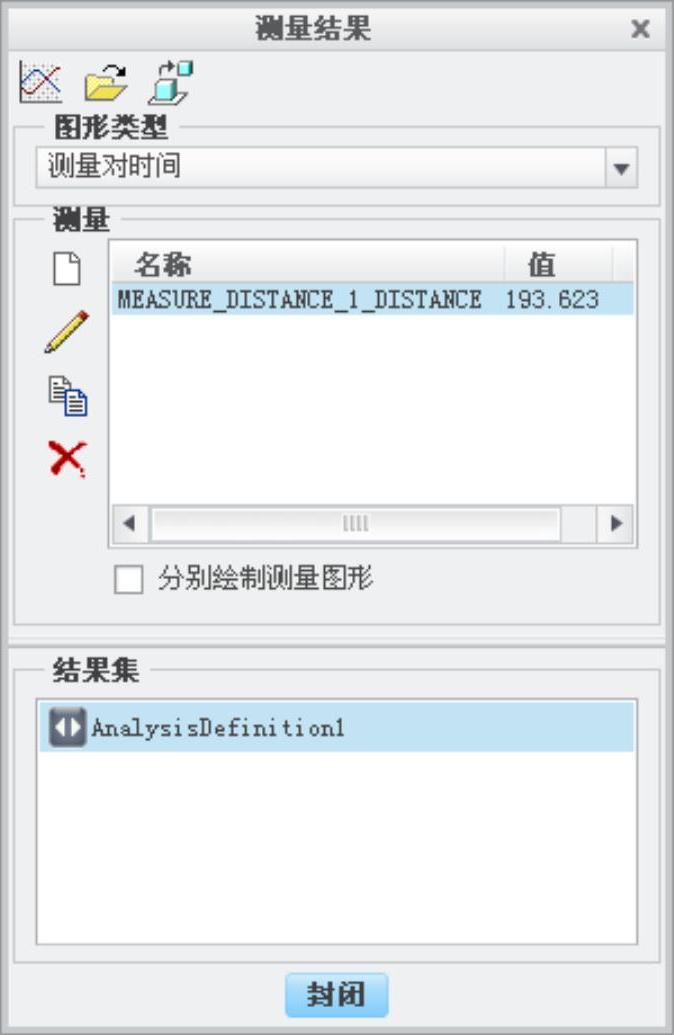

图6.2.6 “测量结果”对话框

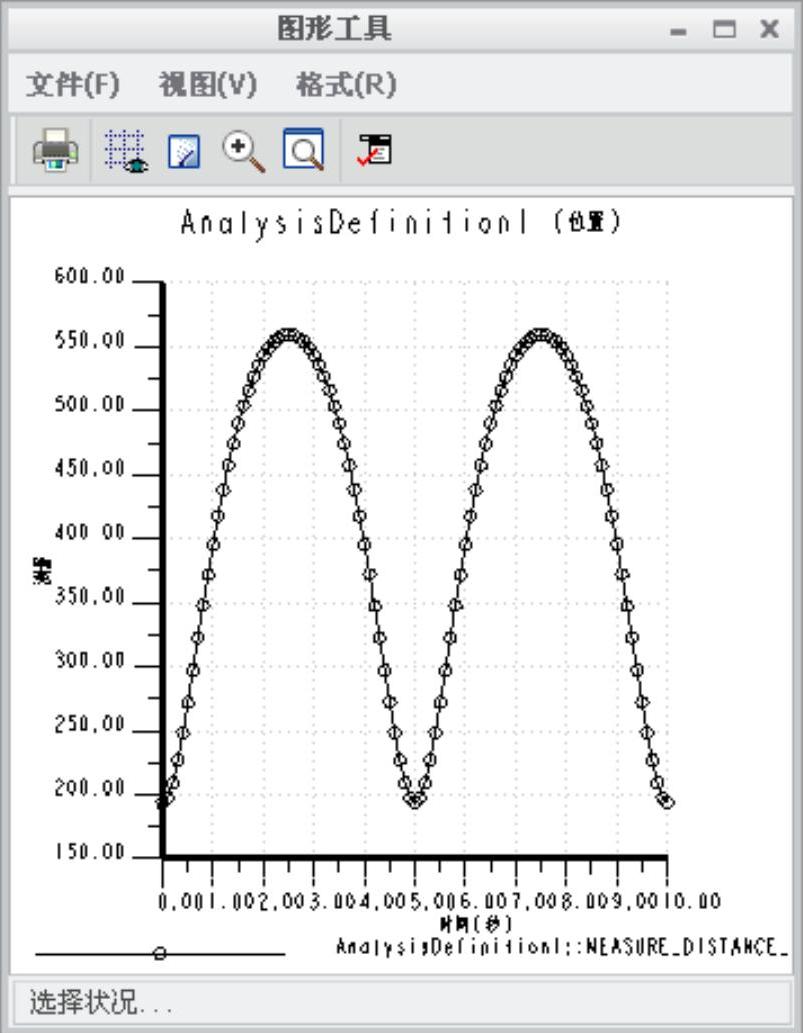

图6.2.7 “图形工具”对话框
