在斜面上模拟物体下滑的重力模型及元件引入与设置

在进行动态、静态和力平衡分析时,有时需要考虑重力的影响。一般情况下,重力是一个常数,在定义的时候,指定重力加速度的方向即可。

下面举例说明定义重力的操作过程。图5.2.1所示的模型将模拟放在斜面上的物体由于自身重力而沿着斜面下滑。在该机构的仿真中,需要添加一个平面连接,然后定义重力方向,最后使用动态分析使物体下滑。

Step1.将工作目录设置至D:\creo2.16\work\ch05\ch05.02\。

Step2.新建文件。新建一个装配模型,命名为gra_asm,选取978-7-111-42656-1-Chapter05-29.jpg模板。

Step3.引入第一个元件base.prt,并使用978-7-111-42656-1-Chapter05-30.jpg约束完全约束该元件。

Step4.引入第二个元件slide.prt,并将其调整到图5.2.1所示的位置。

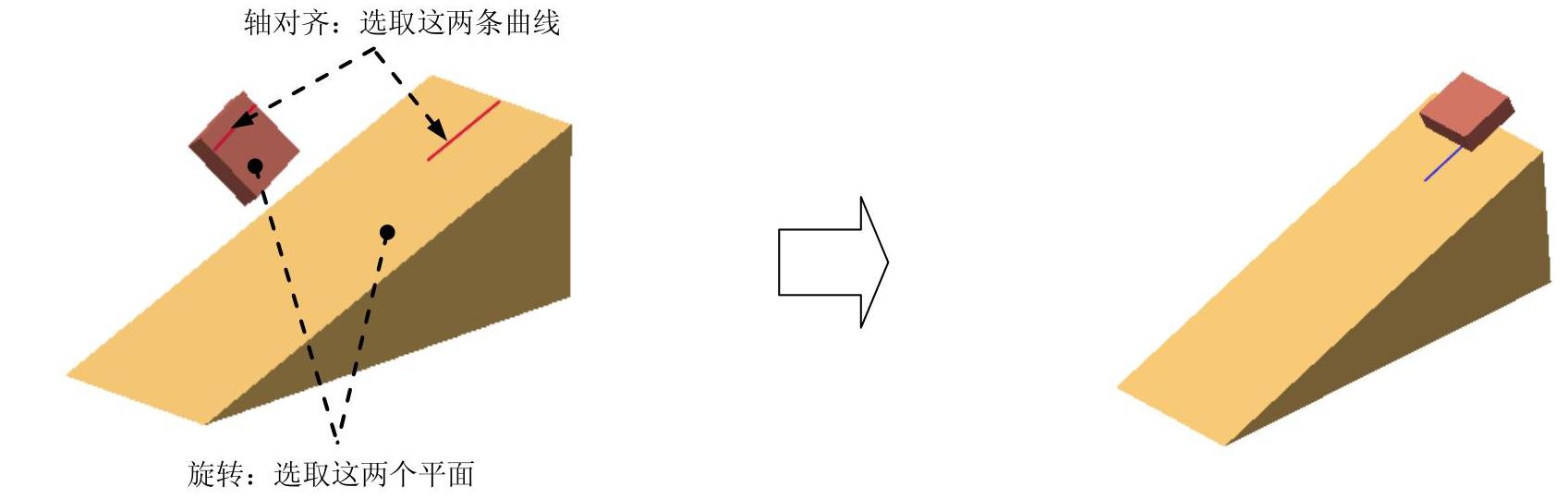

图5.2.1 创建滑块(Slider)连接

Step5.创建滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter05-32.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter05-33.jpg选项卡

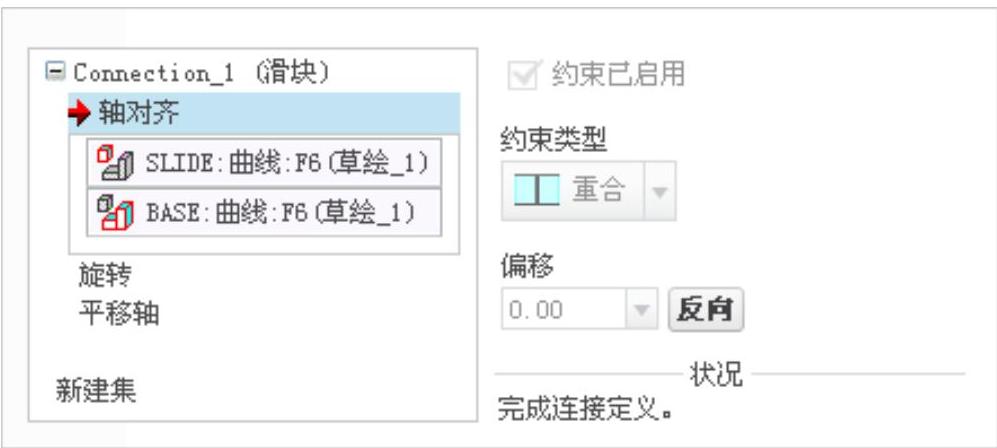

(2)定义“轴对齐”约束。分别选取图5.2.1所示的两条曲线为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter05-34.jpg界面如图5.2.2所示。


图5.2.2 “放置”界面

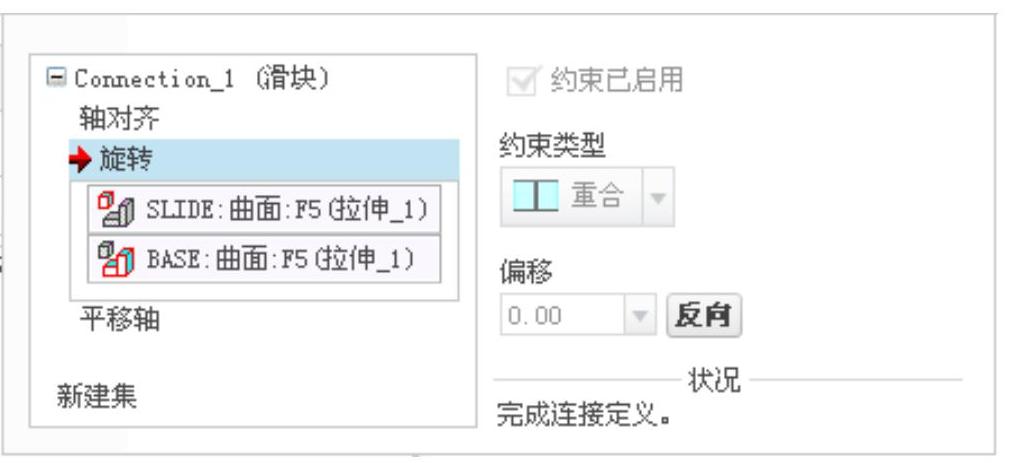

(3)定义“旋转”约束。分别选取图5.2.1所示的两个表面为“旋转”约束参考,此时978-7-111-42656-1-Chapter05-36.jpg界面如图5.2.3所示。。


图5.2.3 “放置”界面

(4)设置平移轴参考。在978-7-111-42656-1-Chapter05-38.jpg界面中单击978-7-111-42656-1-Chapter05-39.jpg选项,选取图5.2.4所示的两个顶点为平移轴参考。

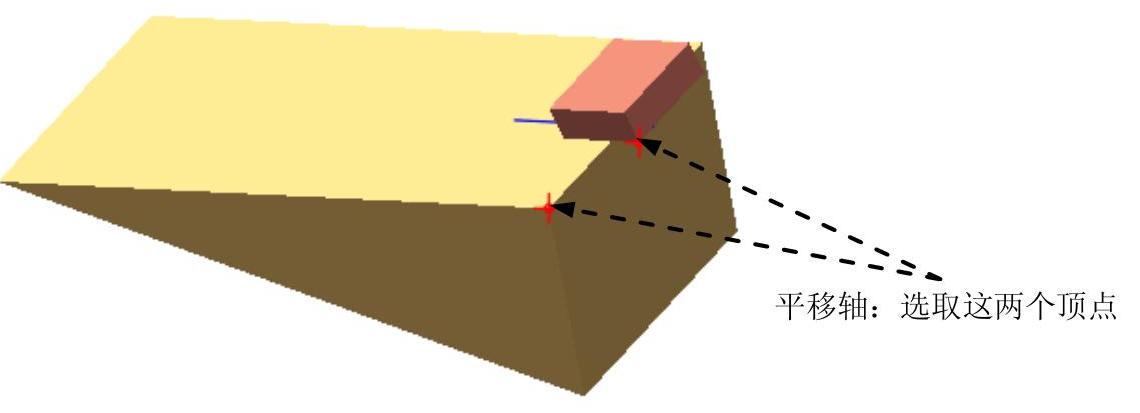

图5.2.4 设置平移轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter05-41.jpg界面右侧978-7-111-42656-1-Chapter05-42.jpg区域下的文本框中输入值0,并按Enter键确认;单击978-7-111-42656-1-Chapter05-43.jpg按钮,然后选中978-7-111-42656-1-Chapter05-44.jpg复选框,此时978-7-111-42656-1-Chapter05-45.jpg界面如图5.2.5所示。

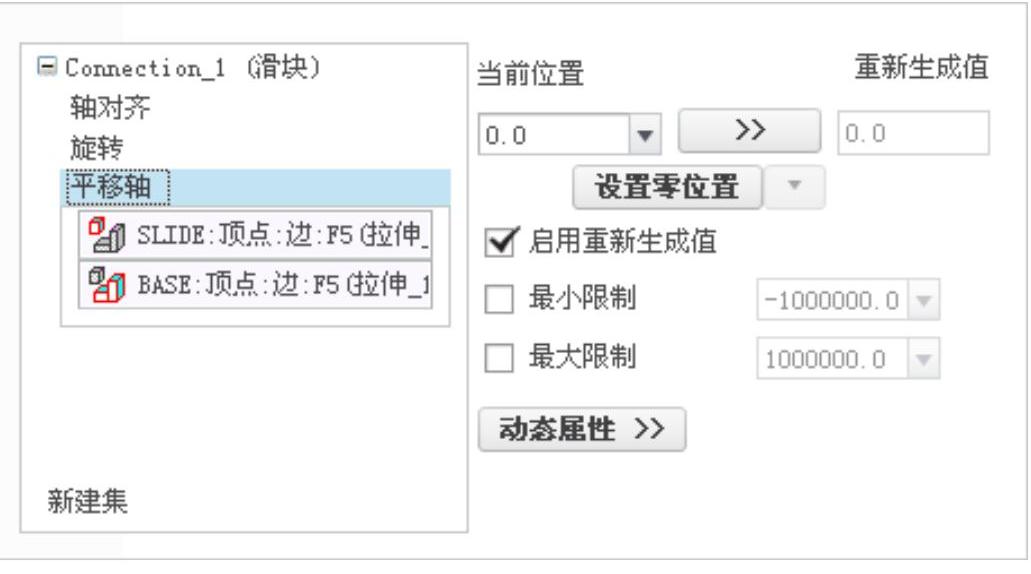

图5.2.5 “放置”界面

(6)设置摩擦系数。在978-7-111-42656-1-Chapter05-47.jpg界面右侧单击978-7-111-42656-1-Chapter05-48.jpg按钮,选中978-7-111-42656-1-Chapter05-49.jpg复选框,在978-7-111-42656-1-Chapter05-50.jpg文本框中输入静态摩擦系数0.3,在978-7-111-42656-1-Chapter05-51.jpg文本框中输入动态摩擦系数0.3,分别按Enter键确认,此时978-7-111-42656-1-Chapter05-52.jpg界面如图5.2.6所示。


图5.2.6 “放置”界面

(7)单击操控板中的978-7-111-42656-1-Chapter05-54.jpg按钮,完成滑块连接的创建。

Step6.进入机构模块。单击978-7-111-42656-1-Chapter05-55.jpg功能选项卡978-7-111-42656-1-Chapter05-56.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter05-57.jpg,进入机构模块。

Step7.设置初始位置。

(1)选择拖动命令。单击978-7-111-42656-1-Chapter05-58.jpg区域中的“拖动元件”按钮978-7-111-42656-1-Chapter05-59.jpg,系统弹出“拖动”对话框。

(2)记录快照1。单击对话框978-7-111-42656-1-Chapter05-60.jpg区域中的978-7-111-42656-1-Chapter05-61.jpg按钮,即可记录当前位置为快照1(Snapshot1)。(www.daowen.com)

(3)单击978-7-111-42656-1-Chapter05-62.jpg按钮,关闭“拖动”对话框。

Step8.设置初始条件。

(1)选择命令。单击978-7-111-42656-1-Chapter05-63.jpg区域中的“初始条件”按钮978-7-111-42656-1-Chapter05-64.jpg,系统弹出图5.2.7所示的“初始条件定义”对话框。

(2)在978-7-111-42656-1-Chapter05-65.jpg下拉列表中选择978-7-111-42656-1-Chapter05-66.jpg为初始位置条件,然后单击978-7-111-42656-1-Chapter05-67.jpg按钮。

(3)单击978-7-111-42656-1-Chapter05-68.jpg按钮,完成初始条件的定义。

Step9.设置重力。

(1)选择命令。单击978-7-111-42656-1-Chapter05-69.jpg区域中的“重力”按钮978-7-111-42656-1-Chapter05-70.jpg,系统弹出图5.2.8所示的“重力”对话框。

(2)设置重力方向。在978-7-111-42656-1-Chapter05-71.jpg区域中设置X=0,Y=0,Z=1,分别按Enter键确认,此时重力方向如图5.2.9所示。

(3)单击978-7-111-42656-1-Chapter05-72.jpg按钮,完成重力的设置。

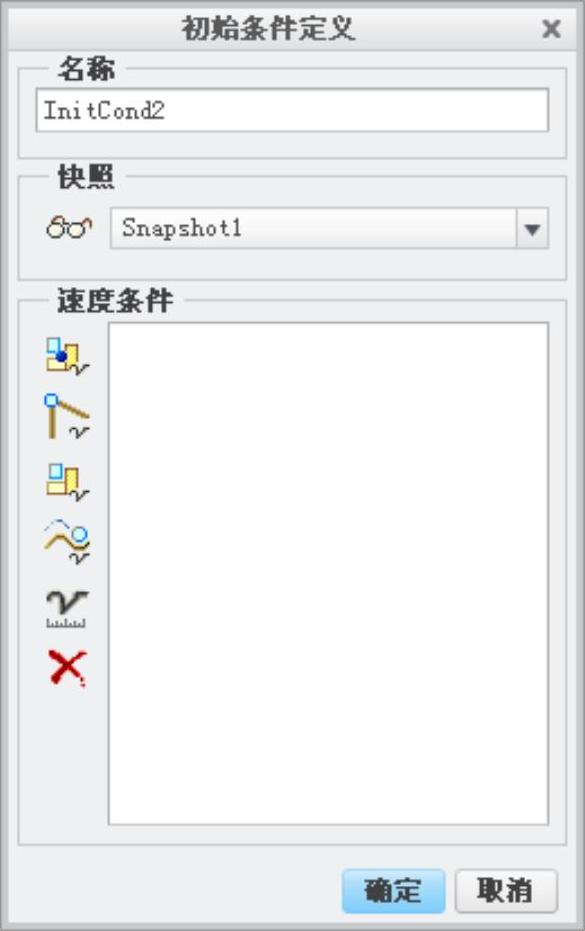

图5.2.7 “初始条件定义”对话框

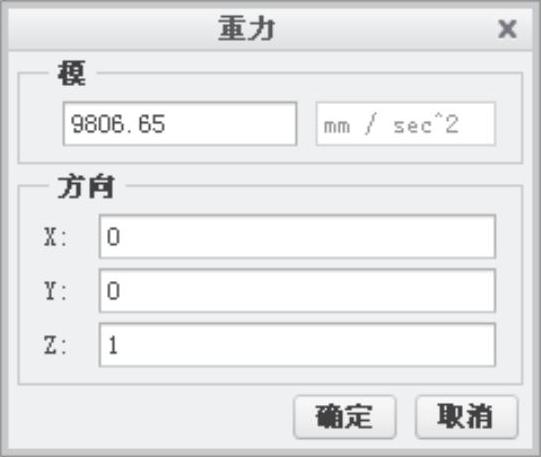

图5.2.8 “重力”对话框

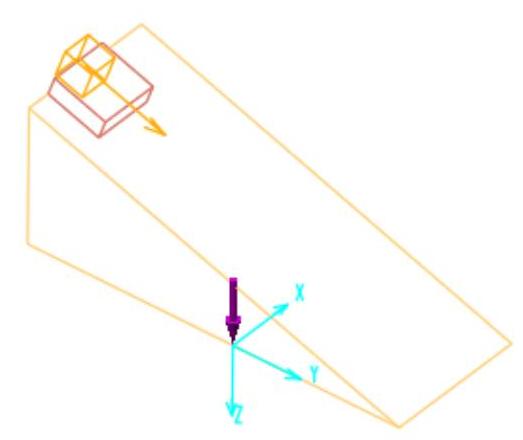

图5.2.9 重力方向

Step10.定义动态分析。

(1)选择命令。单击978-7-111-42656-1-Chapter05-76.jpg区域中的“机构分析”按钮978-7-111-42656-1-Chapter05-77.jpg,系统弹出“分析定义”对话框。

(2)定义分析类型。在978-7-111-42656-1-Chapter05-78.jpg下拉列表中选择978-7-111-42656-1-Chapter05-79.jpg选项。

(3)定义图形显示。在978-7-111-42656-1-Chapter05-80.jpg选项卡的978-7-111-42656-1-Chapter05-81.jpg文本框中输入值1.4,在978-7-111-42656-1-Chapter05-82.jpg文本框中输入值100。

(4)定义初始配置。在978-7-111-42656-1-Chapter05-83.jpg区域中选择978-7-111-42656-1-Chapter05-84.jpg单选项,如图5.2.10所示。

(5)定义外部载荷。单击978-7-111-42656-1-Chapter05-85.jpg选项卡,选中978-7-111-42656-1-Chapter05-86.jpg978-7-111-42656-1-Chapter05-87.jpg复选框,如图5.2.11所示。

(6)运行运动分析。单击“分析定义”对话框中的978-7-111-42656-1-Chapter05-88.jpg按钮,查看机构的运行状况。

(7)单击978-7-111-42656-1-Chapter05-89.jpg完成运动分析。

Step11.再生模型。单击978-7-111-42656-1-Chapter05-90.jpg功能选项卡978-7-111-42656-1-Chapter05-91.jpg区域中的“重新生成”按钮978-7-111-42656-1-Chapter05-92.jpg,再生机构模型。

Step12.保存机构模型。

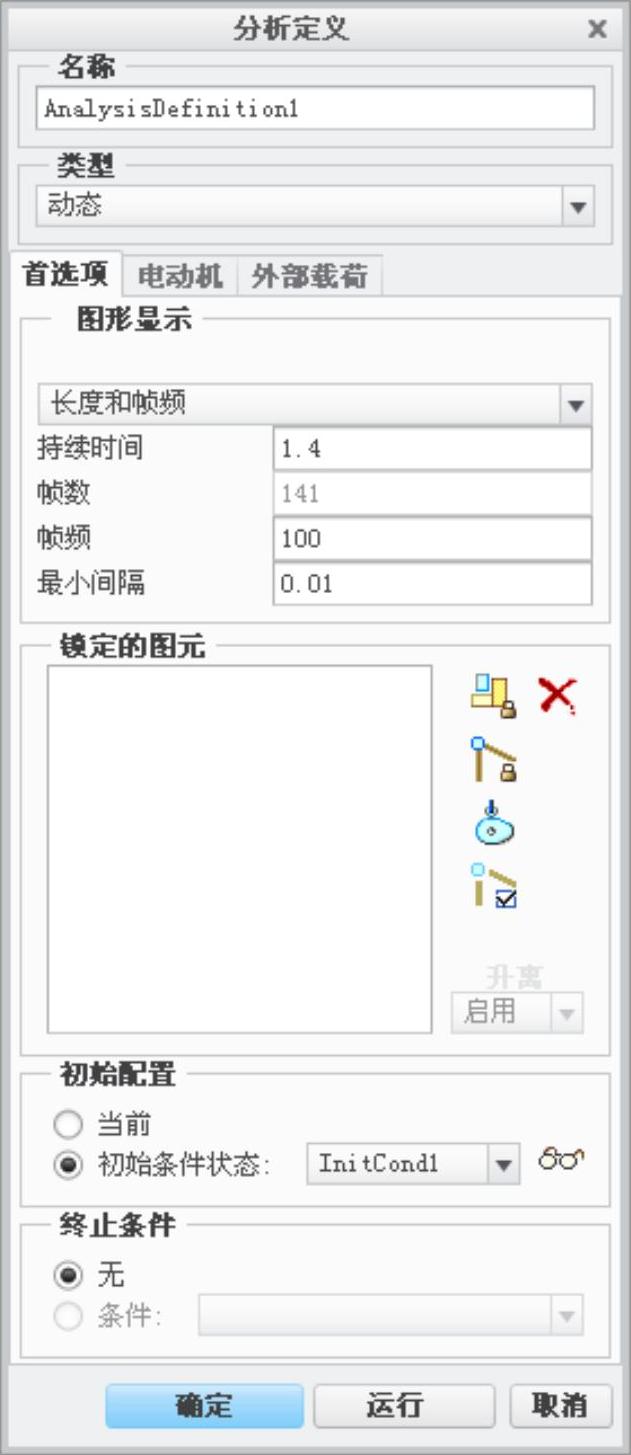

图5.2.10 “分析定义”对话框

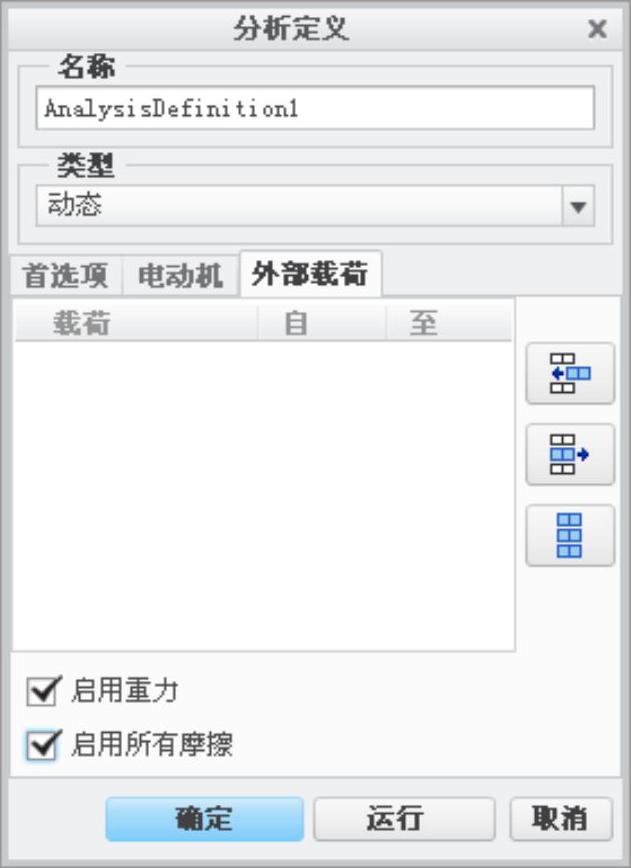

图5.2.11 定义外部载荷
