指定机构的质量属性,选择参考坐标系,计算惯量参数

机构的质量属性是指机构中各元件的密度、体积、质量、重心惯性矩等参数属性。在对机构进行运行动态和和静态分析,需要为机构指定质量属性。指定质量属性能够使仿真分析更加真实,有时还关系到仿真能否顺利进行。指定质量属性可以给主体定义,也可以指定给机构中的元件,还可以指定到整个组件。下面说明定义质量属性的一般操作方法。

Step1.将工作目录设置为D:\creo2.16\work\ch05\ch05.01,打开文件linkage_mech.asm。

Step2.进入机构模块。单击978-7-111-42656-1-Chapter05-1.jpg功能选项卡978-7-111-42656-1-Chapter05-2.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter05-3.jpg,进入机构模块。

Step3.选择命令。单击978-7-111-42656-1-Chapter05-4.jpg区域中的“质量属性”按钮978-7-111-42656-1-Chapter05-5.jpg,系统弹出“质量属性”对话框。

Step4.选择参考类型。在978-7-111-42656-1-Chapter05-6.jpg下拉列表中选择978-7-111-42656-1-Chapter05-7.jpg选项。

Step5.选取参考零件。选取图5.1.1所示的连杆为参考零件。

Step6.定义属性。在978-7-111-42656-1-Chapter05-8.jpg下拉列表中选择978-7-111-42656-1-Chapter05-9.jpg选项,在978-7-111-42656-1-Chapter05-10.jpg文本框中输入密度值7.8500e-09,按Enter键确认,如图5.1.2所示。

Step7.单击978-7-111-42656-1-Chapter05-11.jpg按钮,完成质量属性的指定。

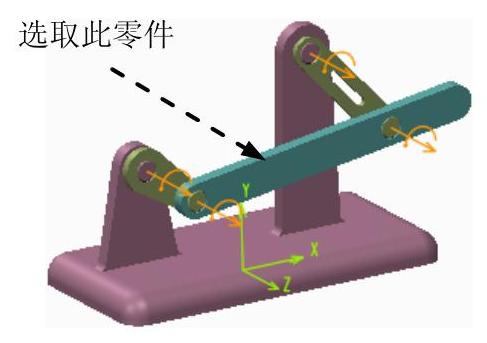

图5.1.1 选取参考零件

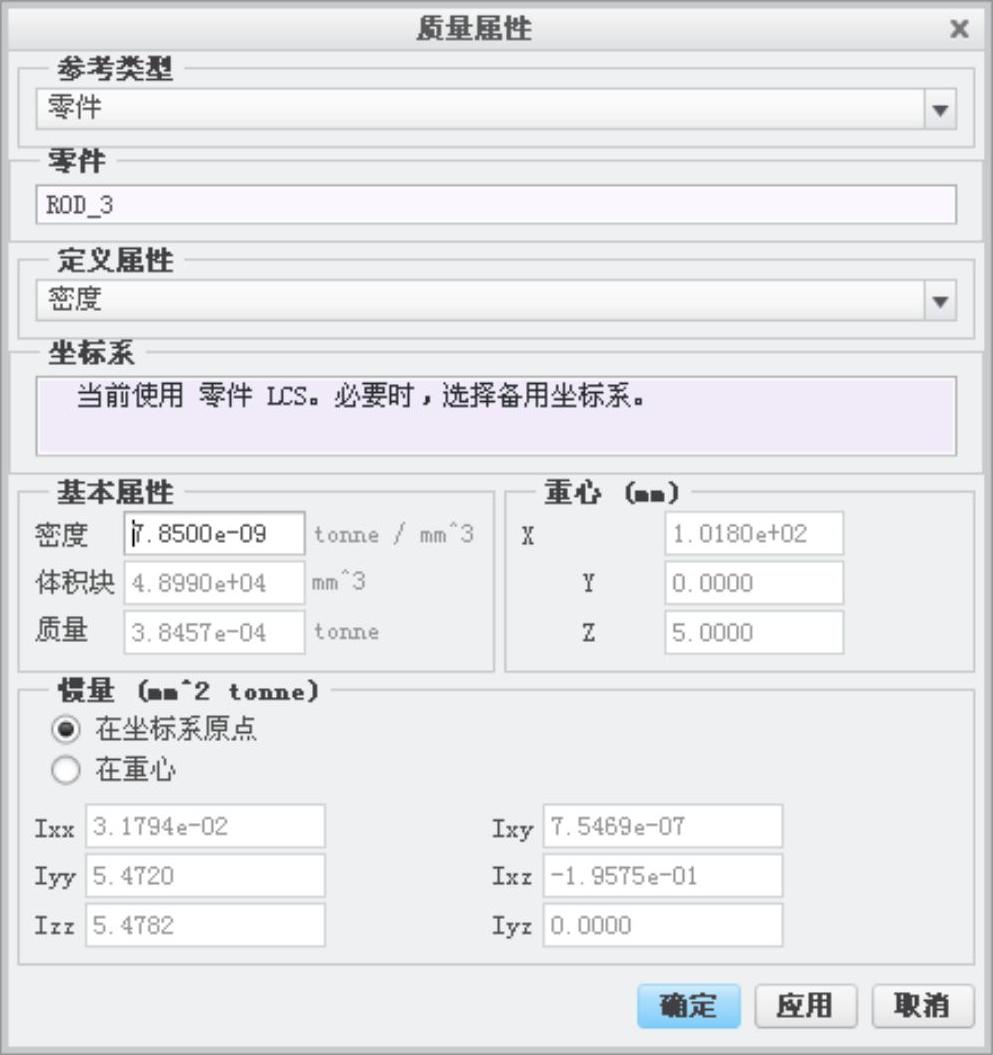

图5.1.2 “质量属性”对话框

图5.1.2所示的“质量属性”对话框中各选项说明如下。

978-7-111-42656-1-Chapter05-14.jpg区域:选择指定质量属性的参考类型。

978-7-111-42656-1-Chapter05-15.jpg选项:选择一个或多个零件指定质量属性。(www.daowen.com)

978-7-111-42656-1-Chapter05-16.jpg选项:指定整个装配或子装配的质量属性,选择该选项后,可以指定整个装配的密度,如图5.1.3所示。

978-7-111-42656-1-Chapter05-17.jpg选项:选择一个主体查看质量属性,但不能修改质量属性。

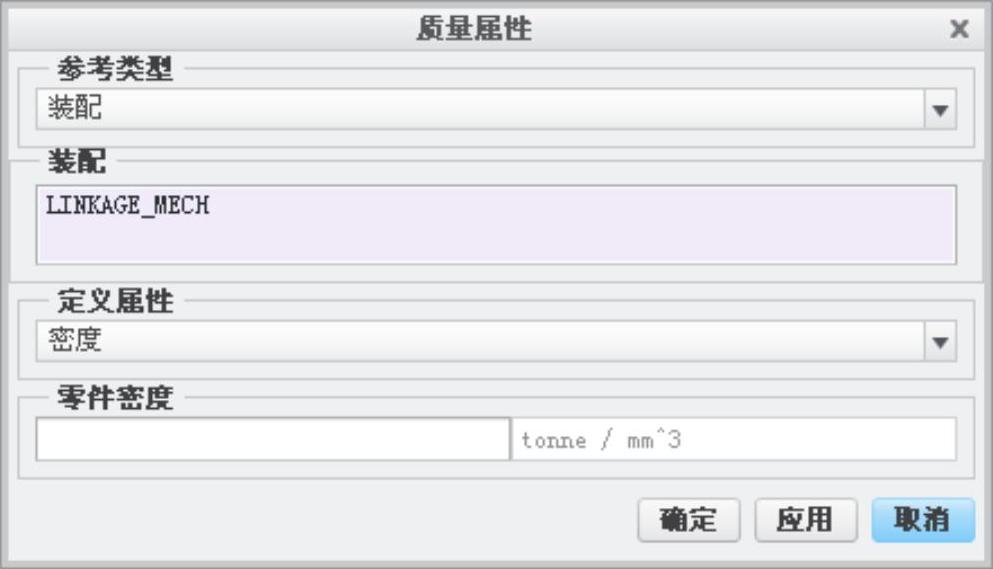

图5.1.3 “装配”参考类型

978-7-111-42656-1-Chapter05-19.jpg区域:选择参考坐标系,以计算惯量参数。

978-7-111-42656-1-Chapter05-20.jpg区域:选择指定质量属性的定义类型。

978-7-111-42656-1-Chapter05-21.jpg选项:选择一个零件查看质量属性,但不能修改质量属性。

978-7-111-42656-1-Chapter05-22.jpg选项:选择此选项,可以指定零件的密度。

978-7-111-42656-1-Chapter05-23.jpg选项:选择此选项,可以指定零件的质量。

978-7-111-42656-1-Chapter05-24.jpg区域:定义基本质量属性,但不能修改指定对象的体积。

978-7-111-42656-1-Chapter05-25.jpg区域:显示或指定重心位置,可以假设机构的全部质量都集中在重心之上。

978-7-111-42656-1-Chapter05-26.jpg区域:显示或指定惯量。

978-7-111-42656-1-Chapter05-27.jpg:显示相对于当前参考坐标系的惯量。

978-7-111-42656-1-Chapter05-28.jpg:显示相对于机构主惯性轴的惯量。
