范例概述:
本范例将介绍在平行提升机构中添加伺服电动机的操作过程。该伺服电动机采用“运动轴”的定义方法,并选用余弦函数定义气缸的行程,驱动机构中的工作台平行上下运动。
Step1.将工作目录设置至D:\creo2.16\work\ch04\ch04.04,打开文件parallel_mech.asm。
Step2.进入机构模块。单击功能选项卡区域中的“机构”按钮,进入机构模块。
Step3.定义伺服电动机。
(1)选择命令。单击区域中的“伺服电动机”按钮,系统弹出“伺服电动机定义”对话框。

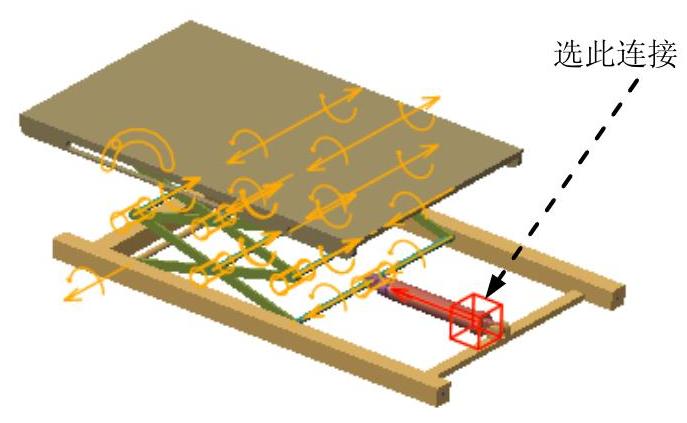

(2)选取参考对象。选取图4.4.1所示的连接为参考对象。
图4.4.1 选取参考对象

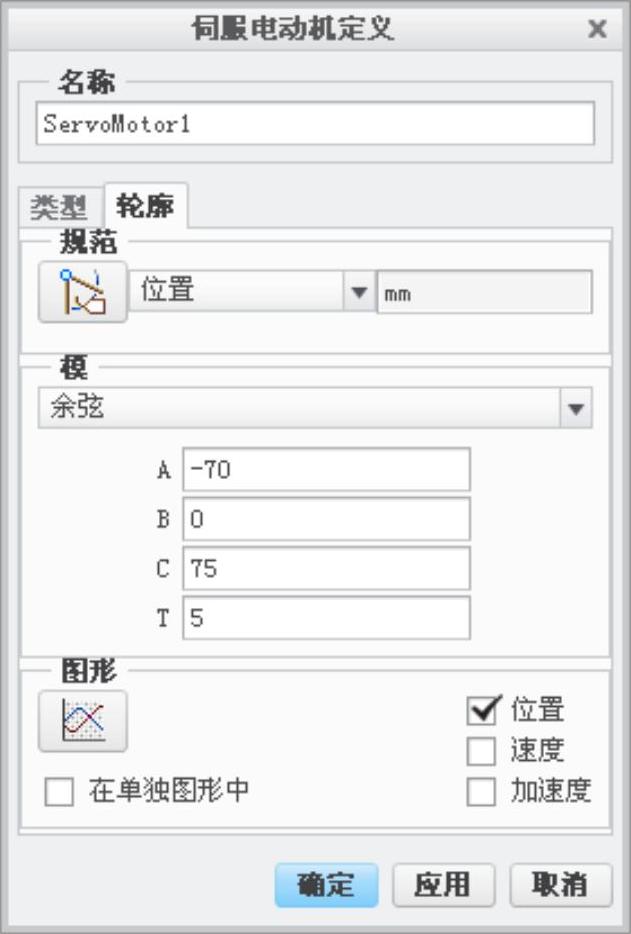

(3)设置轮廓参数。单击“伺服电动机定义”对话框中选项卡,在“定义运动轴设置”按钮右侧的下拉列表中选择选项,在“模”下拉列表中选择选项,设置A=-70,B=0,C=75,T=5,如图4.4.2所示。
图4.4.2 设置“余弦”参数(www.daowen.com)

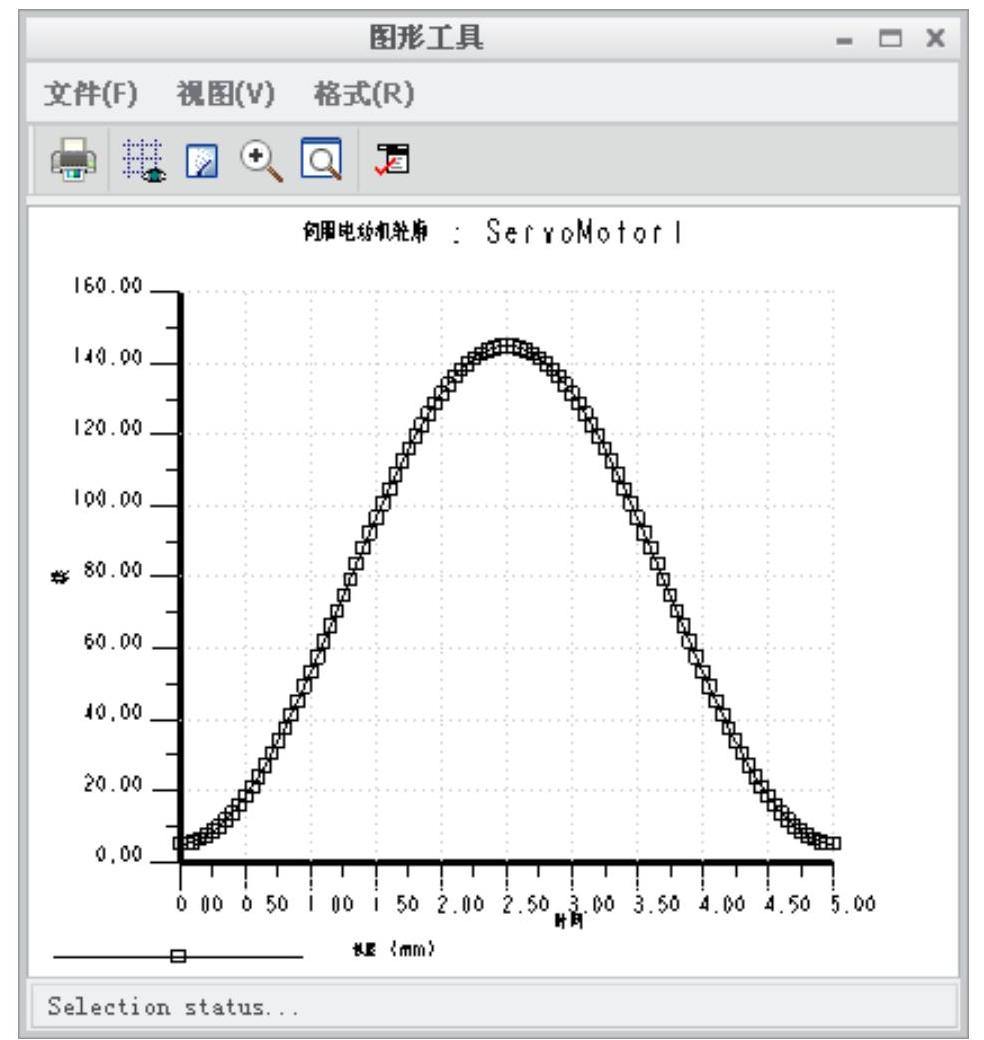

(4)选中选项右下方的位置复选框,然后单击图形按钮,系统弹出图4.4.3所示的“图形工具”对话框,该对话框中同时显示伺服电动机的速度函数图形。
(5)单击对话框中的按钮,完成伺服电动机的定义。
(6)关闭“图形工具”对话框。
图4.4.3 “图形工具”对话框
Step4定义机构分析。
(1)选择命令。单击区域中的“机构分析”按钮,系统弹出“分析定义”对话框。
(2)运行运动分析。单击“分析定义”对话框中的按钮,查看机构的运行状况,可以发现在10s内,机构完成2次提升和下降运动。
(3)完成运动分析。单击完成运动分析。
Step5.再生模型。单击功能选项卡区域中的“重新生成”按钮,再生机构模型。
Step6.保存机构模型。
