万向节机构的4.3伺服电动机定义范例1

范例概述:

本范例将介绍在万向节机构中添加伺服电动机的操作过程。该伺服电动机采用“运动轴”的定义方法,并选用斜坡函数定义输入轴的转速。

Step1.将工作目录设置至D:\creo2.16\work\ch04\ch04.03,打开文件gimba_asm.asm。

Step2.进入机构模块。单击978-7-111-42656-1-Chapter04-118.jpg功能选项卡978-7-111-42656-1-Chapter04-119.jpg区域中的“机构”按钮978-7-111-42656-1-Chapter04-120.jpg,进入机构模块。

Step3.定义伺服电动机

(1)选择命令。单击978-7-111-42656-1-Chapter04-121.jpg区域中的“伺服电动机”按钮978-7-111-42656-1-Chapter04-122.jpg,系统弹出“伺服电动机定义”对话框。

(2)选取参考对象。选取图4.3.1所示的连接为参考对象。

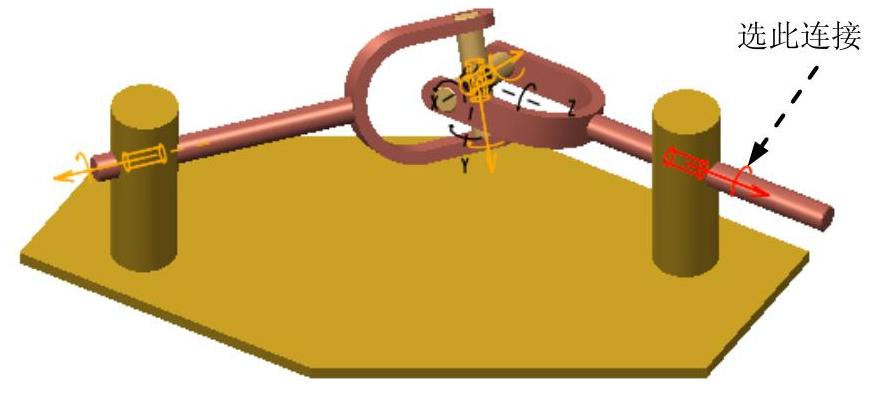

图4.3.1 选取参考对象

(3)设置轮廓参数。单击“伺服电动机定义”对话框中978-7-111-42656-1-Chapter04-124.jpg选项卡,在“定义运动轴设置”按钮978-7-111-42656-1-Chapter04-125.jpg右侧的下拉列表中选择978-7-111-42656-1-Chapter04-126.jpg选项,在“模”下拉列表中选择978-7-111-42656-1-Chapter04-127.jpg选项,设置A=72,B=20,如图4.3.2所示。

(4)选中978-7-111-42656-1-Chapter04-128.jpg选项右下方的速度复选框,然后单击图形按钮978-7-111-42656-1-Chapter04-129.jpg,系统弹出图4.3.3所示的“图形工具”对话框,该对话框中同时显示伺服电动机的速度函数图形。

(5)单击对话框中的978-7-111-42656-1-Chapter04-130.jpg按钮,完成伺服电动机的定义。(www.daowen.com)

(6)关闭“图形工具”对话框。

Step4定义机构分析。

(1)选择命令。单击978-7-111-42656-1-Chapter04-131.jpg区域中的“机构分析”按钮978-7-111-42656-1-Chapter04-132.jpg,系统弹出“分析定义”对话框。

(2)运行运动分析。单击“分析定义”对话框中的978-7-111-42656-1-Chapter04-133.jpg按钮,查看机构的运行状况,可以发现输入轴的转速在逐渐增加。

(3)完成运动分析。单击978-7-111-42656-1-Chapter04-134.jpg完成运动分析。

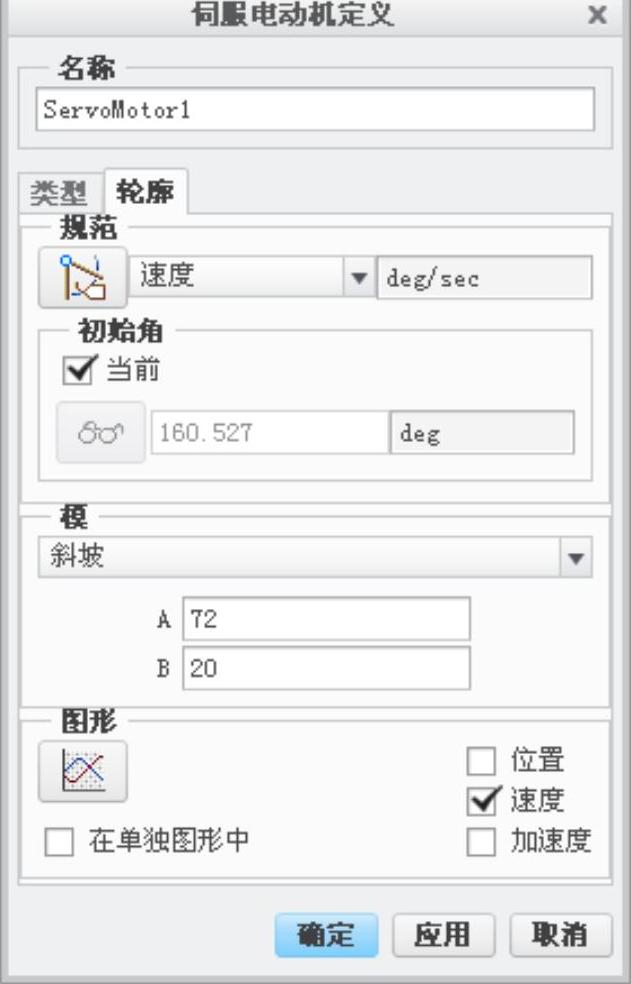

图4.3.2 设置“斜坡”参数


图4.3.3 “图形工具”对话框

Step5.再生模型。单击978-7-111-42656-1-Chapter04-137.jpg功能选项卡978-7-111-42656-1-Chapter04-138.jpg区域中的“重新生成”按钮978-7-111-42656-1-Chapter04-139.jpg,再生机构模型。

Step6.保存机构模型。
