如何创建铲斗液压子组件

Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.18。

Step2.新建文件。新建一个装配模型文件,命名为arm_bucket_hyd,选取978-7-111-42656-1-Chapter03-577.jpg模板。

Step3.引入第一个元件backet_cyl_tube_mech_b.prt(铲斗液压缸),并使用978-7-111-42656-1-Chapter03-578.jpg约束完全约束该元件。

Step4.引入第二个元件backet_cyl_rod_mech_b.prt(铲斗活塞杆),并将其调整到图3.18.12所示的位置。

注意:引入后需要调整位置,否则创建“轴对齐”约束时可能出现方向错误。

Step5.创建滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter03-579.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter03-580.jpg选项卡

(2)定义“轴对齐”约束。分别选取图3.18.12所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-581.jpg界面如图3.18.13所示。

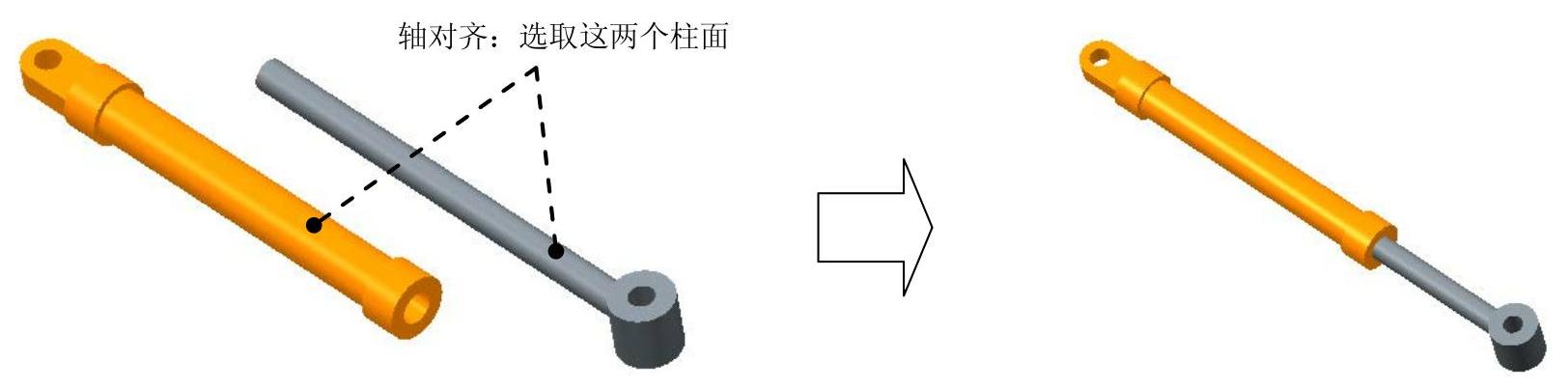

图3.18.12 创建滑块(Slider)连接

(3)定义“旋转”约束。分别选取元件backet_cyl_tube_mech_b中的基准平面CENTER和元件backet_cyl_rod_mech_b中的基准平面CENTER为“旋转”约束参考,此时978-7-111-42656-1-Chapter03-583.jpg界面如图3.18.14所示。

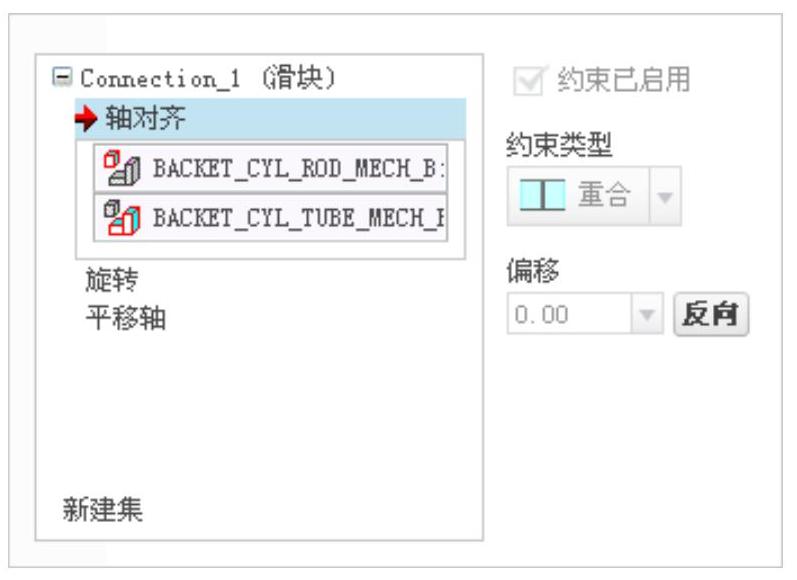

图3.18.13 “放置”界面(www.daowen.com)

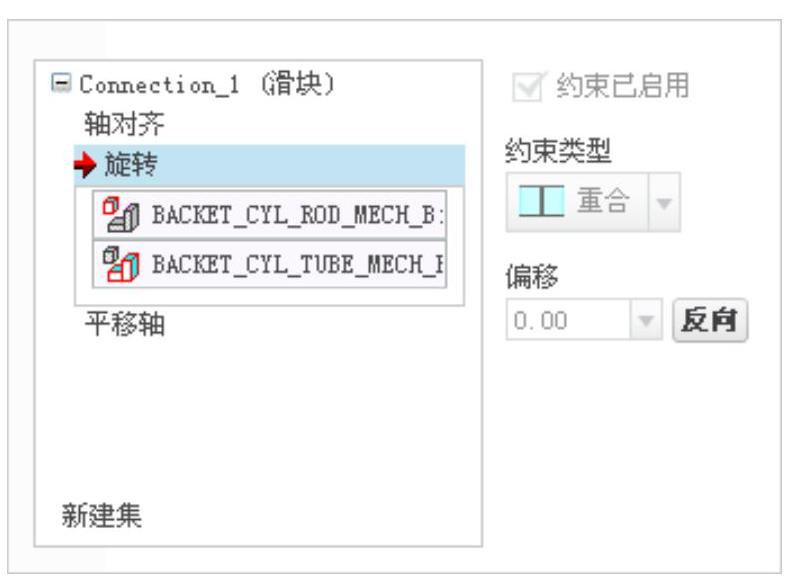

图3.18.14 “放置”界面

(4)设置平移轴参考。在978-7-111-42656-1-Chapter03-586.jpg界面中单击978-7-111-42656-1-Chapter03-587.jpg选项,选取图3.18.15所示的两个平面为平移轴参考。

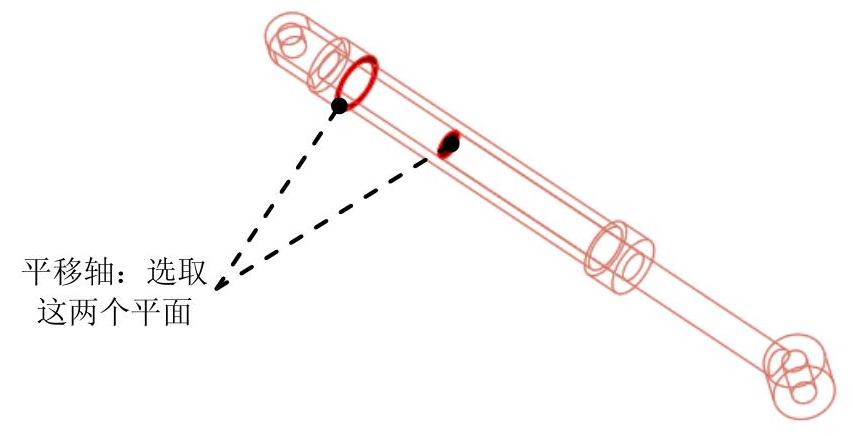

图3.18.15 设置平移轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter03-589.jpg界面右侧978-7-111-42656-1-Chapter03-590.jpg区域下的文本框中输入值800,并按Enter键确认,然后单击978-7-111-42656-1-Chapter03-591.jpg按钮;选中978-7-111-42656-1-Chapter03-592.jpg复选框;选中978-7-111-42656-1-Chapter03-593.jpg复选框,在其后的文本框中输入值0;选中978-7-111-42656-1-Chapter03-594.jpg复选框,在其后的文本框中输入值1200,如图3.18.16所示。

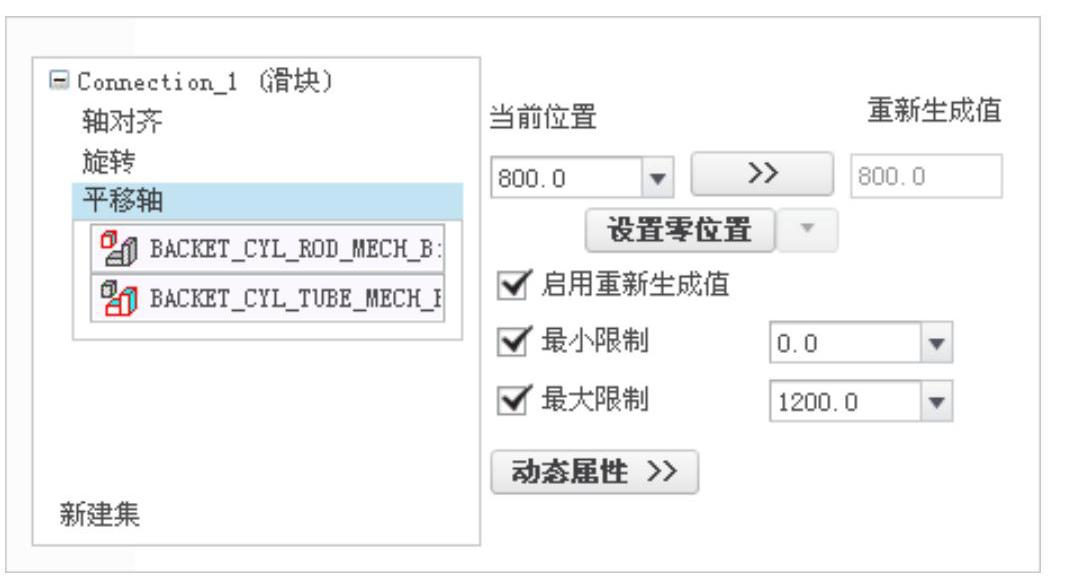

图3.18.16 设置位置参数

Step6.单击操控板中的978-7-111-42656-1-Chapter03-596.jpg按钮,完成滑块连接的创建。

Step7.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-597.jpg,拖动零件backet_cyl_rod_mech_b,验证滑块连接。

Step8.再生机构模型,然后保存机构模型。
