创建动臂液压子组件

Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.18。

Step2.新建文件。新建一个装配模型文件,命名为lower_boom_hyd,选取978-7-111-42656-1-Chapter03-535.jpg模板。

Step3.引入第一个元件bottom_cyl_tube_mech_b.prt(动臂液压缸),并使用978-7-111-42656-1-Chapter03-536.jpg约束完全约束该元件。

Step4.引入第二个元件bottom_cyl_rod_mech_b.prt(动臂活塞杆),并将其调整到图3.18.2所示的位置。

注意:引入后需要调整位置,否则创建“轴对齐”约束时可能出现方向错误。

Step5.创建滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter03-537.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter03-538.jpg选项卡

(2)定义“轴对齐”约束。分别选取图3.18.2所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-539.jpg界面如图3.18.3所示。

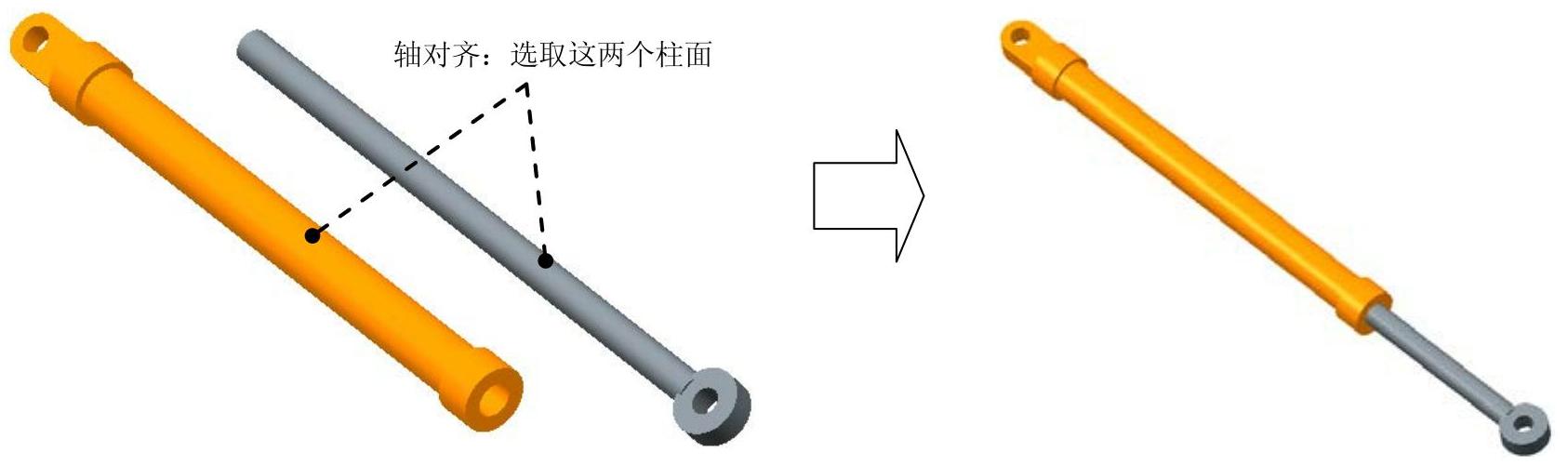

图3.18.2 创建滑块(Slider)连接

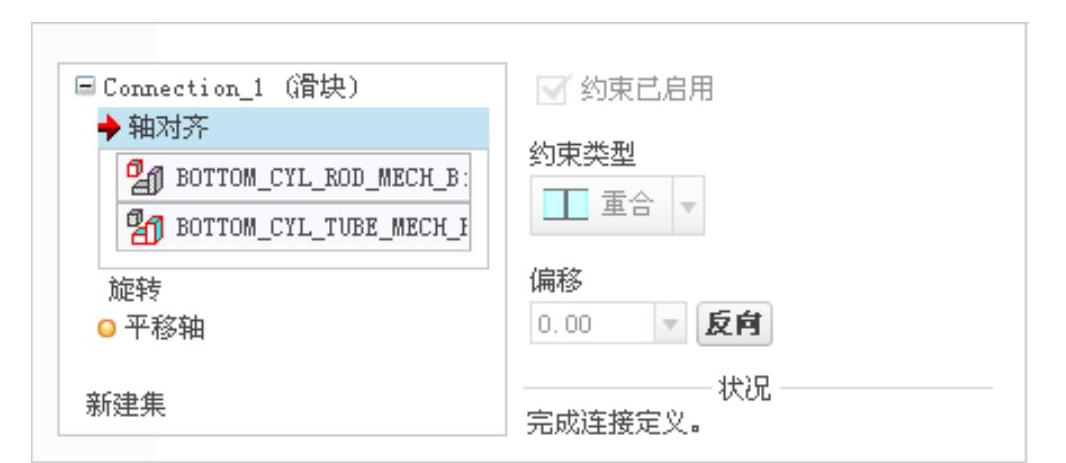

图3.18.3 “放置”界面

(3)定义“旋转”约束。分别选取元件bottom_cyl_tube_mech_b中的基准平面CENTER和元件bottom_cyl_rod_mech_b中的基准平面CENTER为“旋转”约束参考,此时978-7-111-42656-1-Chapter03-542.jpg界面如图3.18.4所示。(www.daowen.com)

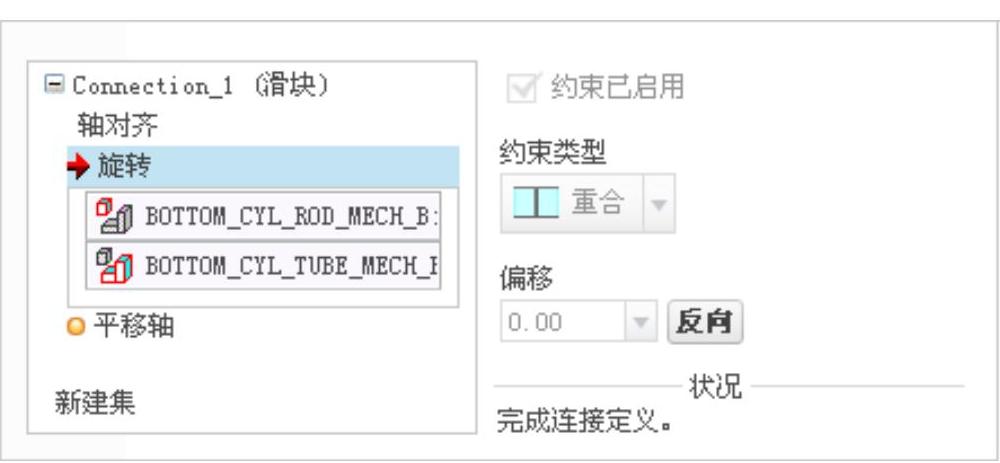

图3.18.4 “放置”界面

(4)设置平移轴参考。在978-7-111-42656-1-Chapter03-544.jpg界面中单击978-7-111-42656-1-Chapter03-545.jpg选项,选取图3.18.5所示的两个平面为平移轴参考。


图3.18.5 设置平移轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter03-547.jpg界面右侧978-7-111-42656-1-Chapter03-548.jpg区域下的文本框中输入值380,并按Enter键确认,然后单击978-7-111-42656-1-Chapter03-549.jpg按钮;选中978-7-111-42656-1-Chapter03-550.jpg复选框;选中978-7-111-42656-1-Chapter03-551.jpg复选框,在其后的文本框中输入值0;选中978-7-111-42656-1-Chapter03-552.jpg复选框,在其后的文本框中输入值2000,如图3.18.6所示。

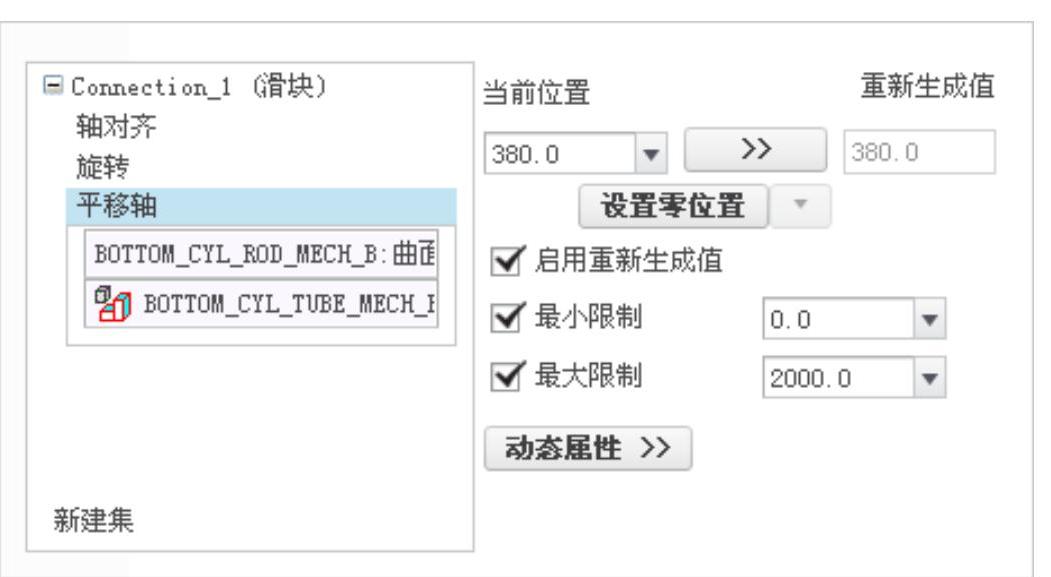

图3.18.6 设置位置参数

Step6.单击操控板中的978-7-111-42656-1-Chapter03-554.jpg按钮,完成滑块连接的创建。

Step7.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-555.jpg,拖动零件bottom_cyl_rod_mech_b,验证滑块连接。

Step8.再生机构模型,然后保存机构模型。
