设计完善的总装工艺的介绍

Stage1.装配框架和气动子组件

Step1.新建文件。新建一个装配模型,命名为parallel_mech,选取978-7-111-42656-1-Chapter03-319.jpg模板。

Step2.引入框架元件frame.prt,并使用978-7-111-42656-1-Chapter03-320.jpg约束完全约束该元件。

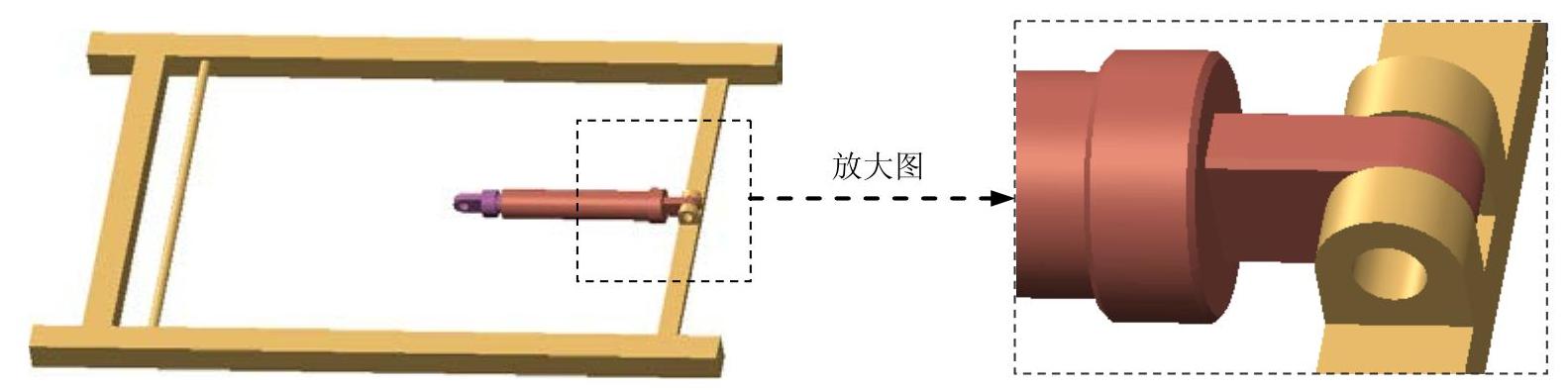

Step3.引入气动子组件pneumatic_asm.asm,并将其调整到图3.17.7所示的位置。

Step4.创建气动子组件与框架之间的刚性连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter03-321.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter03-322.jpg选项卡

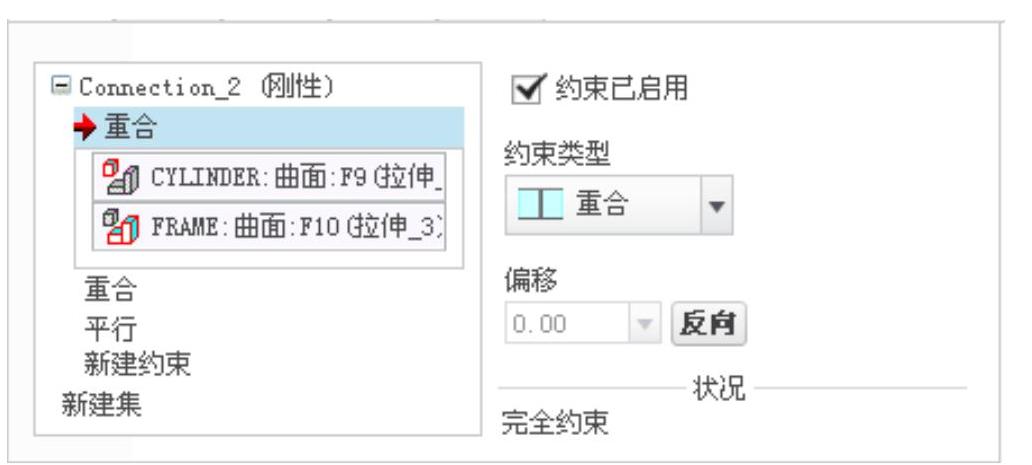

(2)定义“重合”约束(一)。在978-7-111-42656-1-Chapter03-323.jpg下拉列表中选择978-7-111-42656-1-Chapter03-324.jpg选项,选取图3.17.7所示的两个平面为“重合”约束(一)的参考,此时978-7-111-42656-1-Chapter03-325.jpg界面如图3.17.8所示。

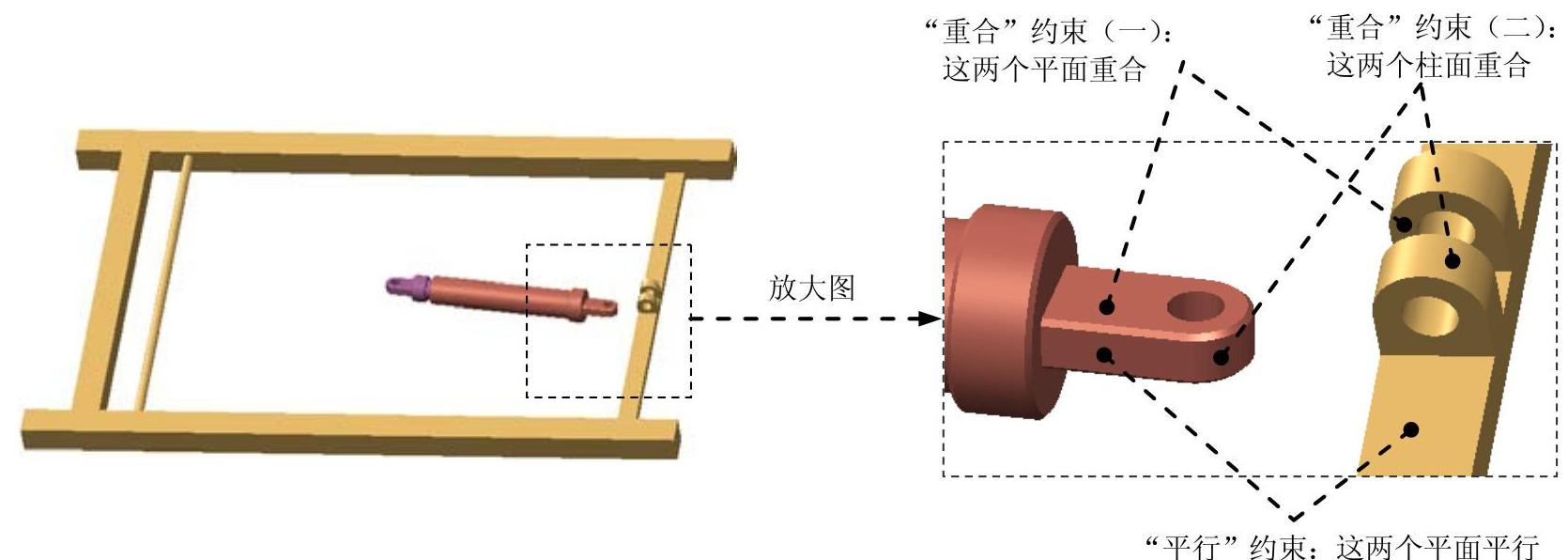

图3.17.7 创建刚性(Rigid)连接


图3.17.8 “放置”界面

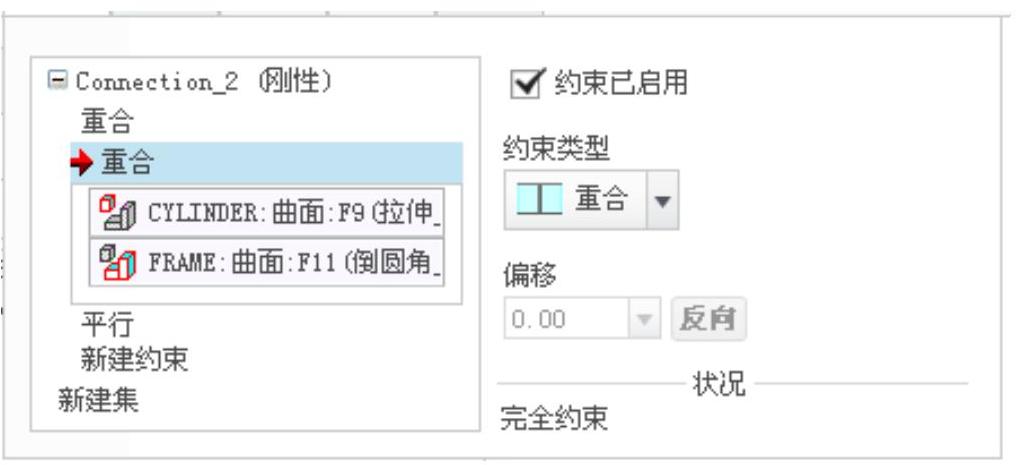

(3)定义“重合”约束(二)。在978-7-111-42656-1-Chapter03-328.jpg界面中单击978-7-111-42656-1-Chapter03-329.jpg,在978-7-111-42656-1-Chapter03-330.jpg下拉列表中选择978-7-111-42656-1-Chapter03-331.jpg选项,选取图3.17.7中的两个柱面为“重合”约束(二)的参考,此时978-7-111-42656-1-Chapter03-332.jpg界面如图3.17.9所示。


图3.17.9 “放置”界面

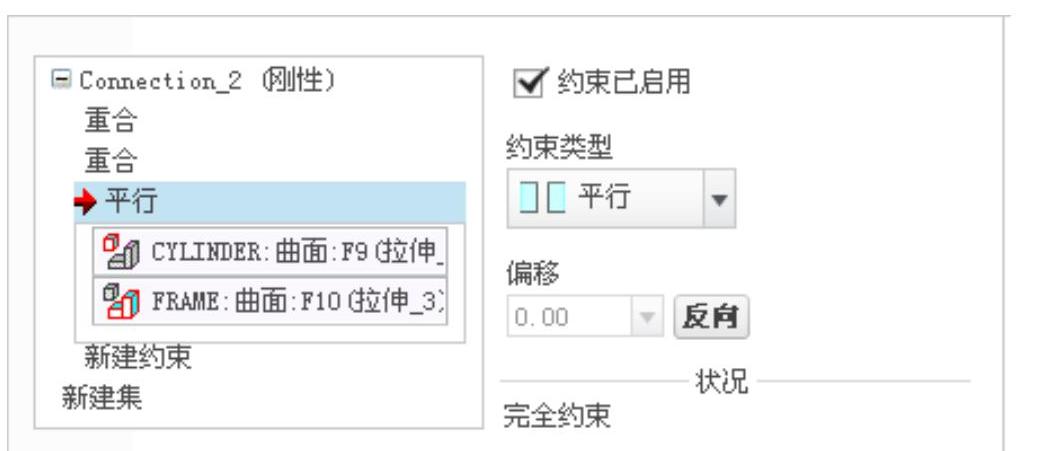

(4)定义“平行”约束。在978-7-111-42656-1-Chapter03-334.jpg界面中单击978-7-111-42656-1-Chapter03-335.jpg,在978-7-111-42656-1-Chapter03-336.jpg下拉列表中选择978-7-111-42656-1-Chapter03-337.jpg选项,选取图3.17.7中的两个平面为“平行”约束的参考,此时978-7-111-42656-1-Chapter03-338.jpg界面如图3.17.10所示。


图3.17.10 “放置”界面

Step5.单击操控板中的978-7-111-42656-1-Chapter03-340.jpg按钮,完成刚性连接的创建,如图3.17.11所示。

Stage2.装配连杆1

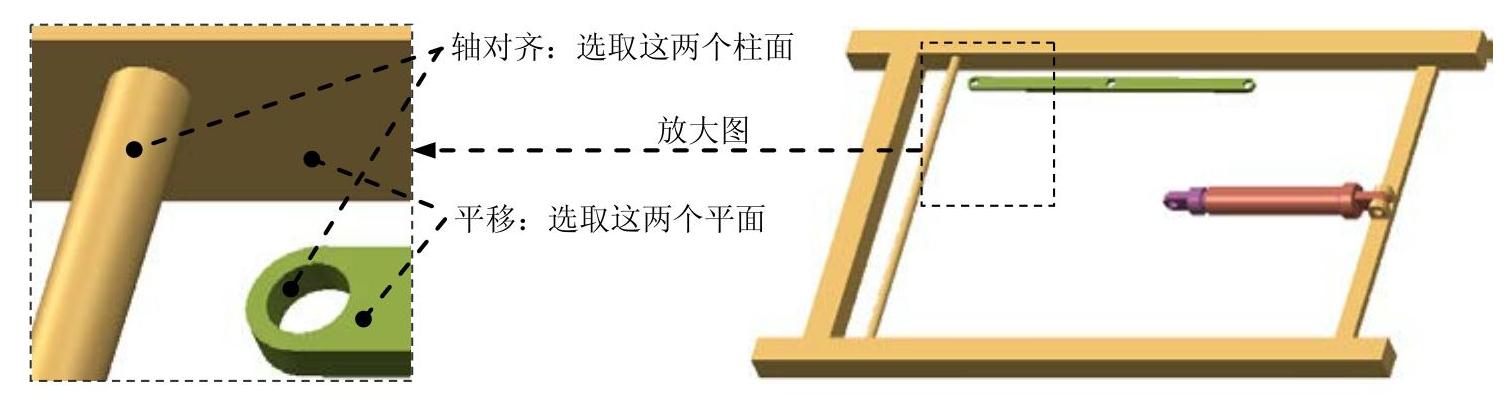

Step1.引入连杆元件rod.prt,并将其调整到图3.17.12所示的位置。

Step2.创建连杆1和框架之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-341.jpg选项。

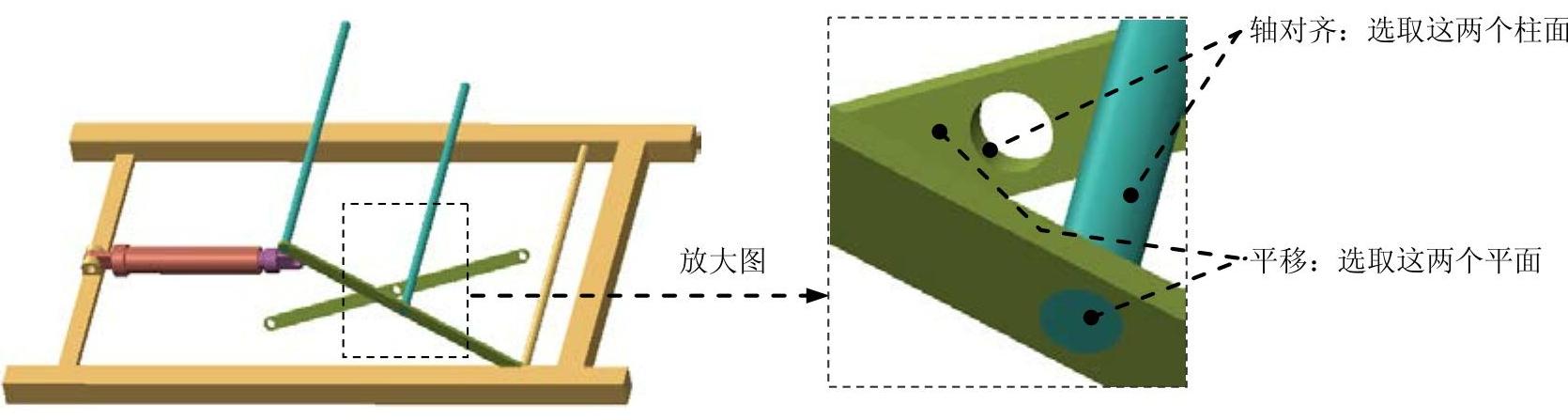

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-342.jpg按钮,分别选取图3.17.12中的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-343.jpg界面如图3.17.13所示。


图3.17.11 完成刚性(Rigid)连接

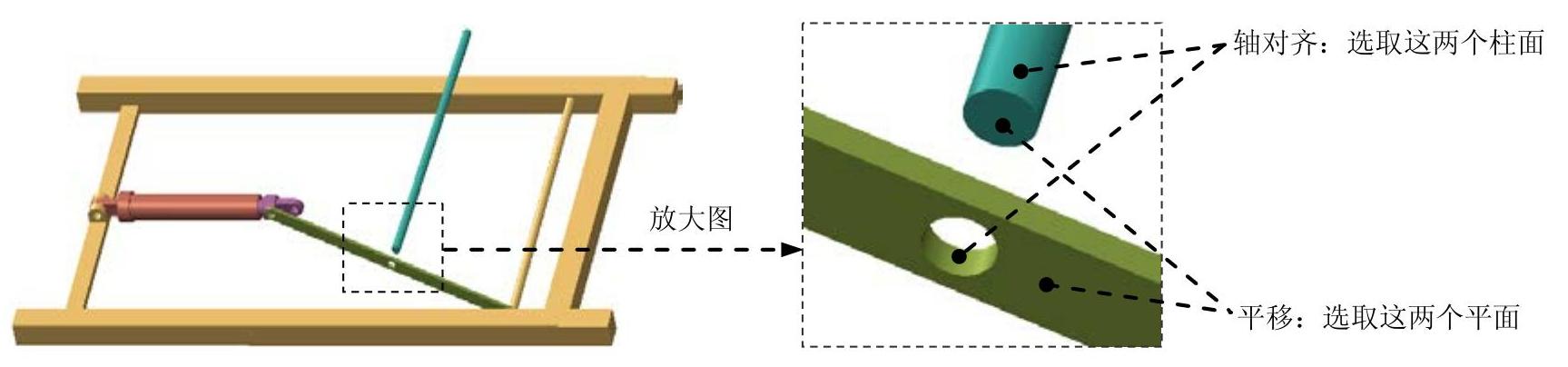

图3.17.12 创建“销(Pin)”连接

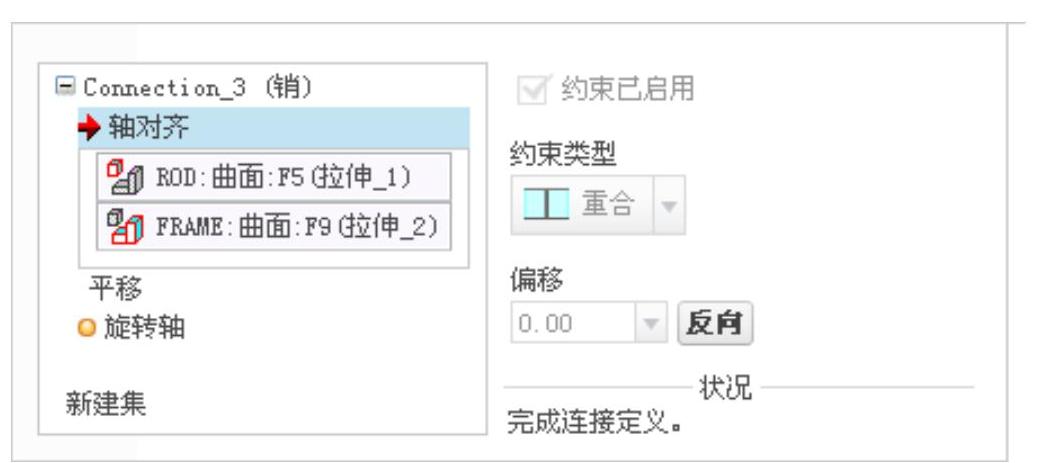

图3.17.13 “放置”界面

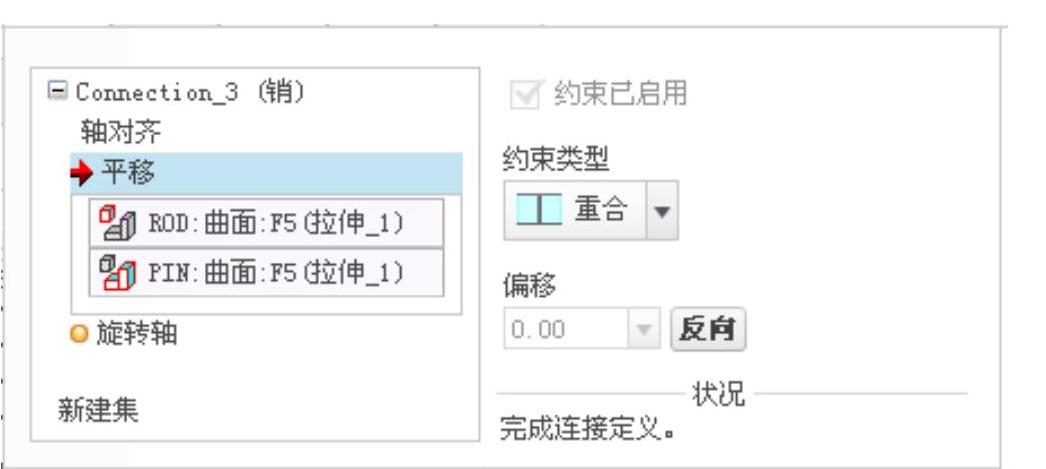

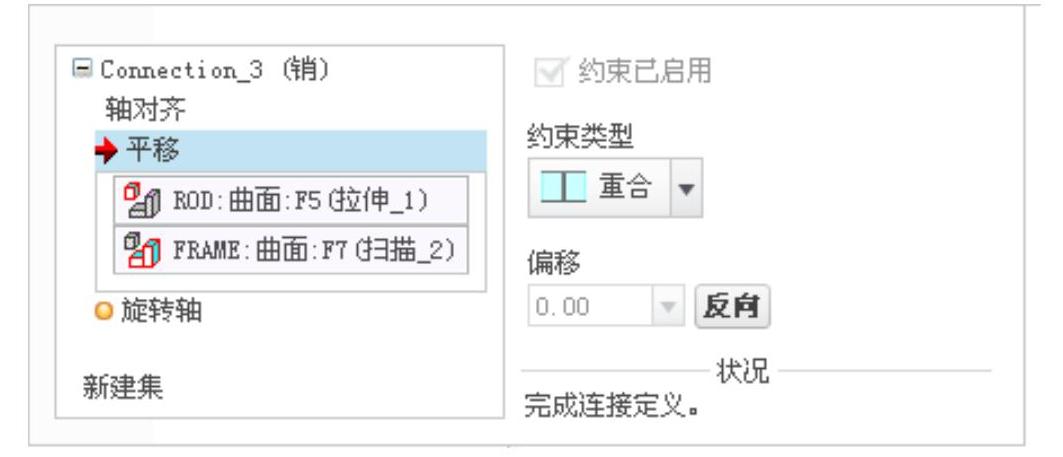

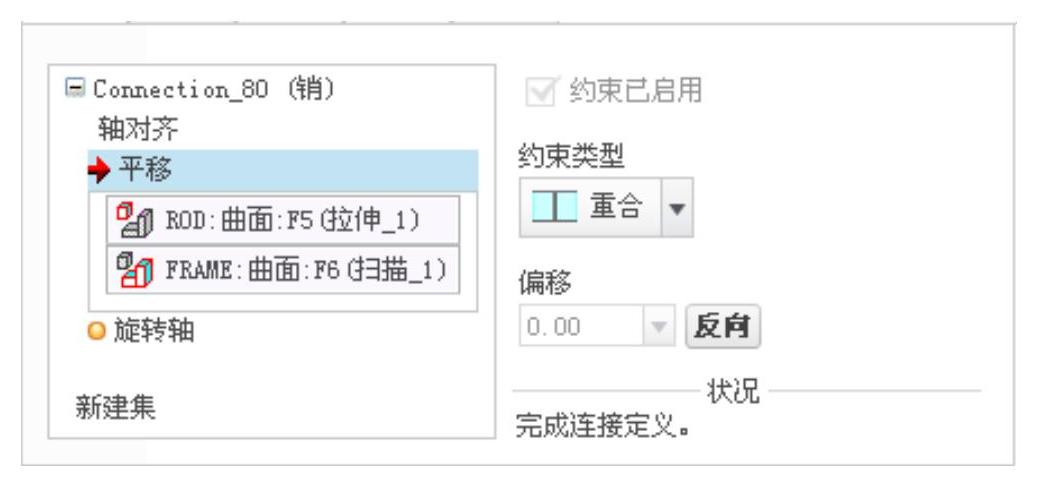

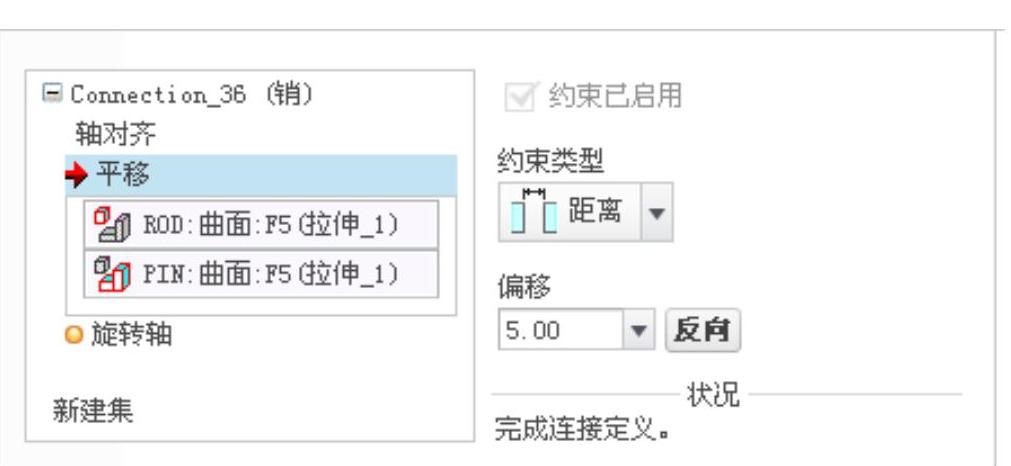

(3)定义“平移”约束。分别选取图3.17.12中的两个平面为“平移”约束的参考,此时978-7-111-42656-1-Chapter03-347.jpg界面如图3.17.14所示。

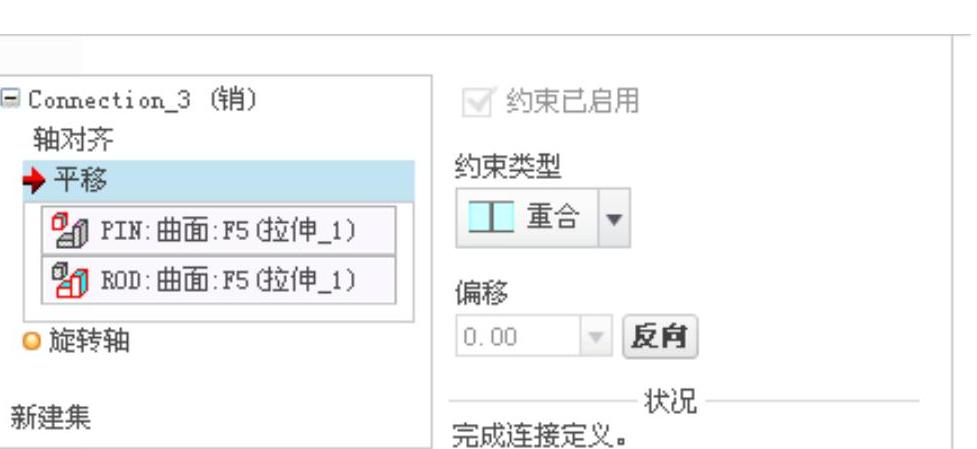

图3.17.14 “放置”界面

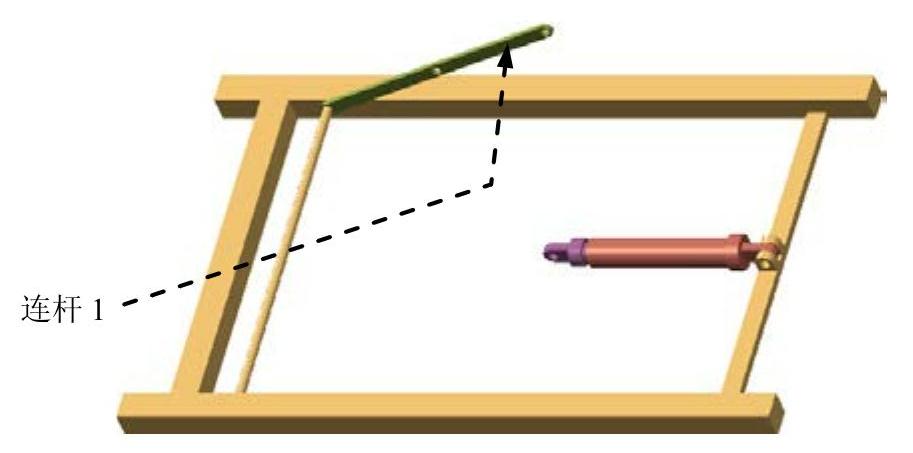

Step3.调整连杆1至图3.17.15所示的大致位置。


图3.17.15 连杆1的位置

Step4.单击操控板中的978-7-111-42656-1-Chapter03-350.jpg按钮,完成销连接的创建。

Stage3.装配销轴1

Step1.引入连接轴元件pin.prt,并将其调整到图3.17.16所示的位置。

Step2.创建销轴1和连杆1之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-351.jpg选项。

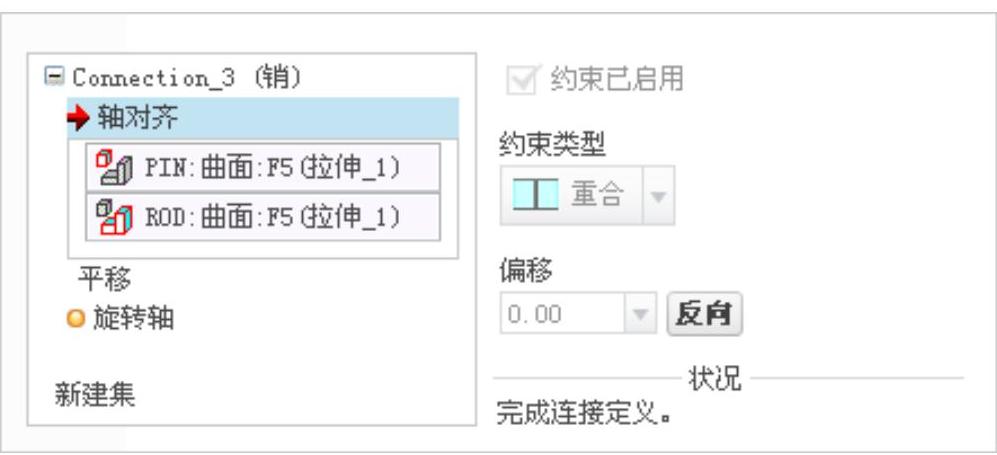

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-352.jpg按钮,分别选取图3.17.16中的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-353.jpg界面如图3.17.17所示。


图3.17.16 创建“销(Pin)”连接


图3.17.17 “放置”界面

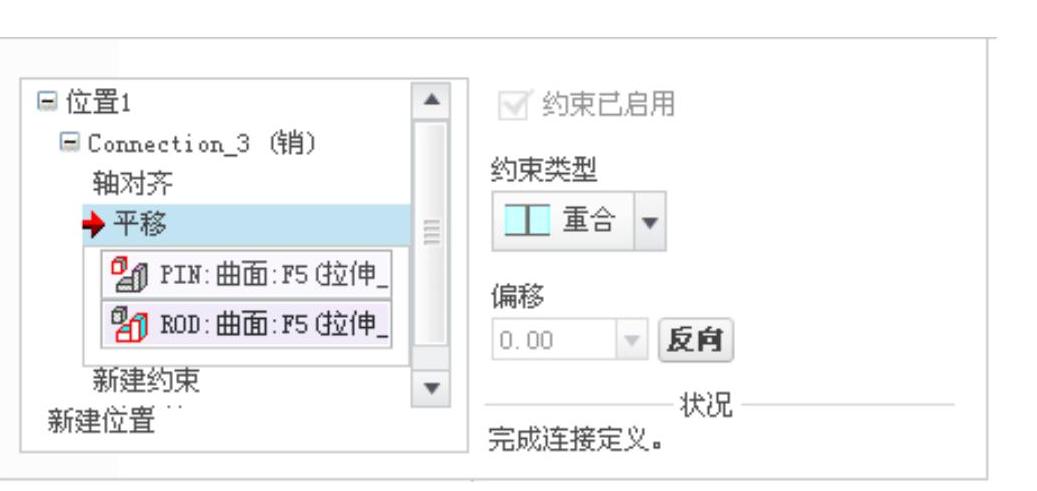

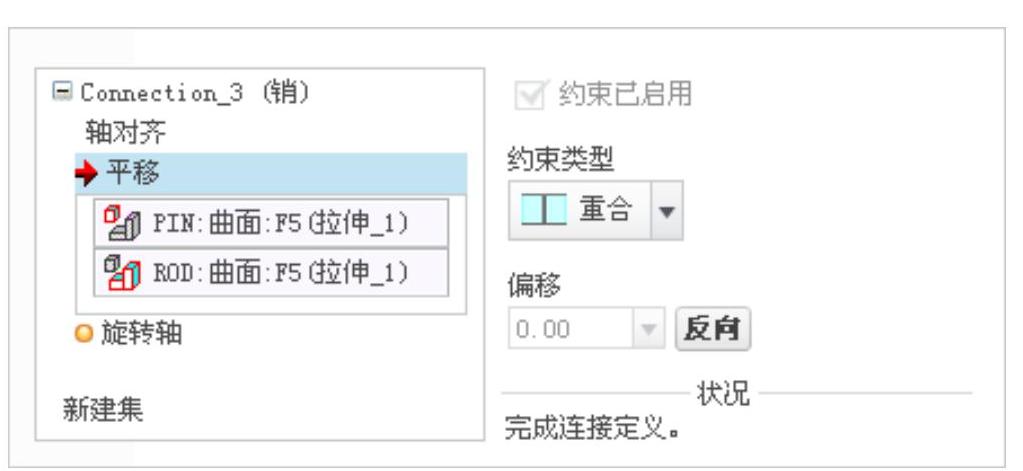

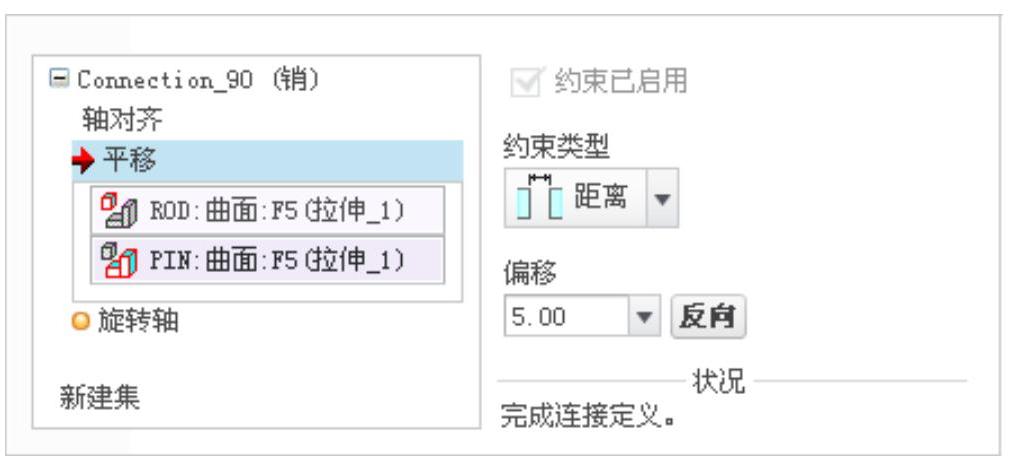

(3)定义“平移”约束。分别选取图3.17.16中的两个平面为“平移”约束的参考,此时978-7-111-42656-1-Chapter03-356.jpg界面如图3.17.18所示。


图3.17.18 “放置”界面

Step3.单击操控板中的978-7-111-42656-1-Chapter03-358.jpg按钮,完成销连接的创建,如图3.17.19所示。

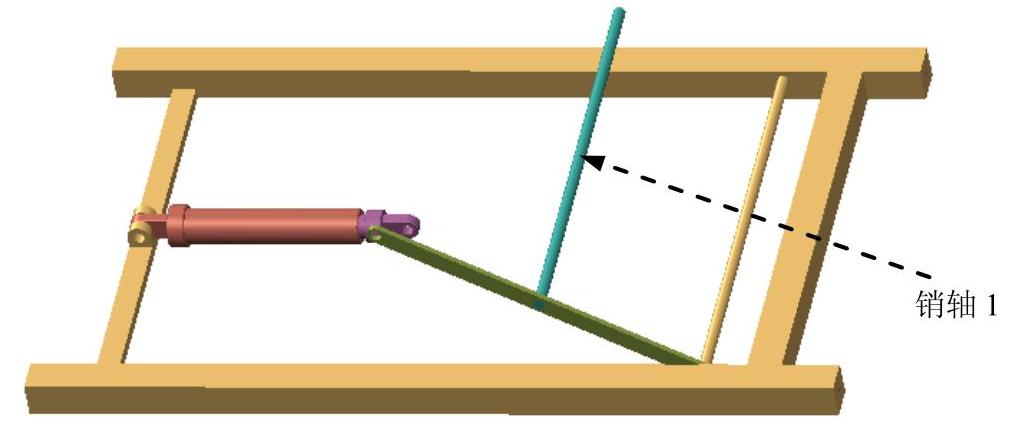

图3.17.19 装配销轴1

Stage4.采用复制的方法装配销轴2

Step1.选取复制零件。在模型树中选中“pin.prt”节点。

Step2.单击978-7-111-42656-1-Chapter03-360.jpg功能选项卡978-7-111-42656-1-Chapter03-361.jpg区域下的978-7-111-42656-1-Chapter03-362.jpg按钮,然后单击978-7-111-42656-1-Chapter03-363.jpg按钮,此时系统弹出图3.17.20所示的“元件放置”界面。

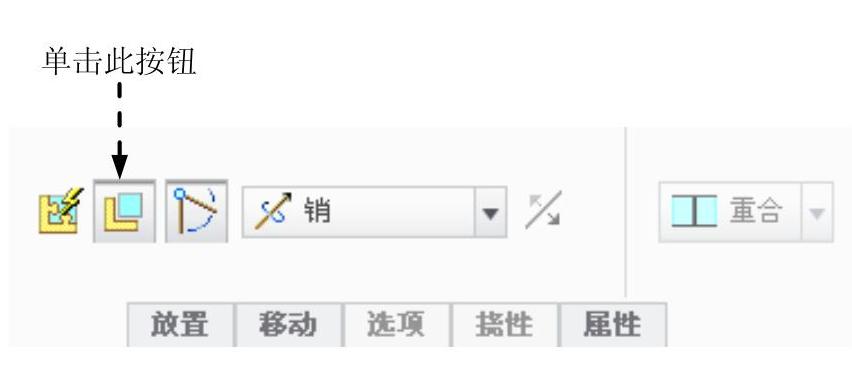

图3.17.20 “元件放置”界面

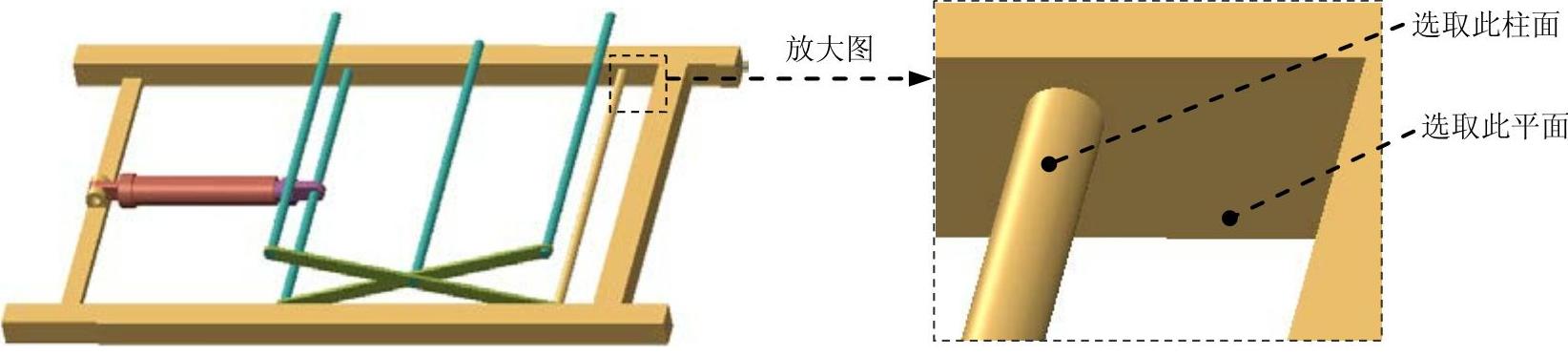

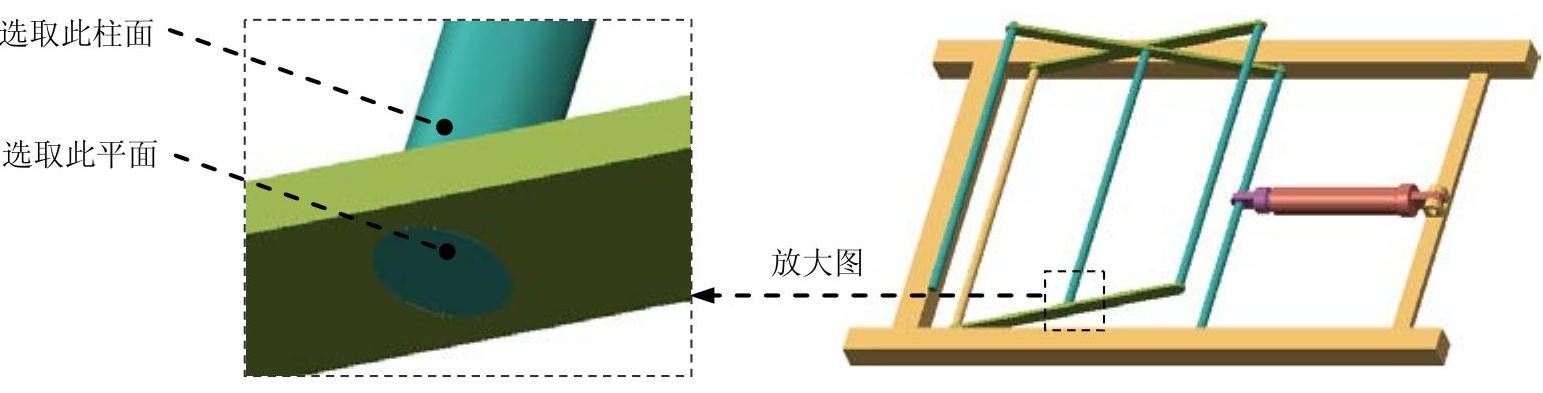

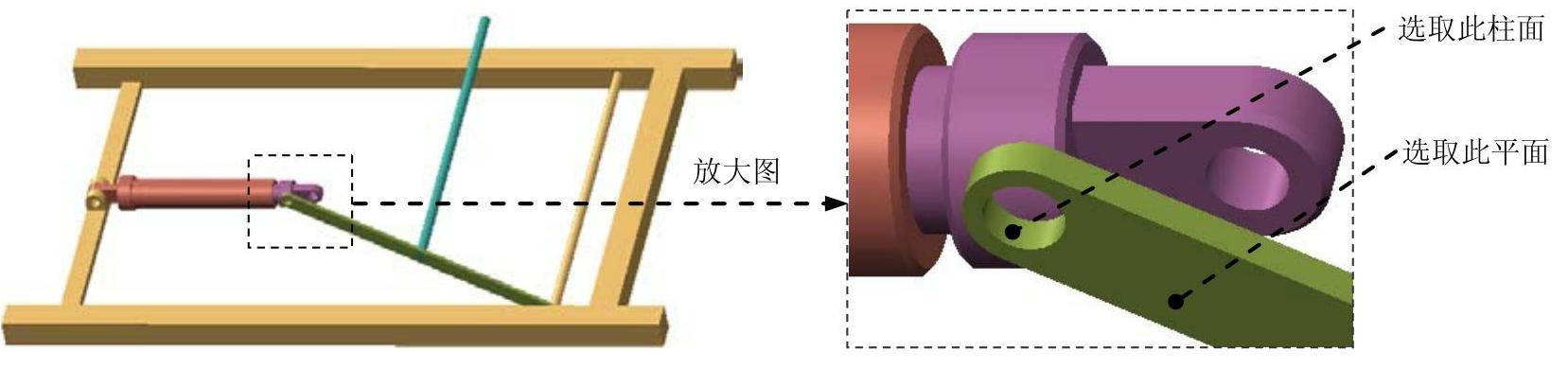

Step3.在模型中依次选取图3.17.21所示的柱面和平面为新的约束参考,此时978-7-111-42656-1-Chapter03-365.jpg界面如图3.17.22所示。


图3.17.21 选取约束参考


图3.17.22 “放置”界面

Step4.单击操控板中的978-7-111-42656-1-Chapter03-368.jpg按钮,完成元件的复制,如图3.17.23所示。

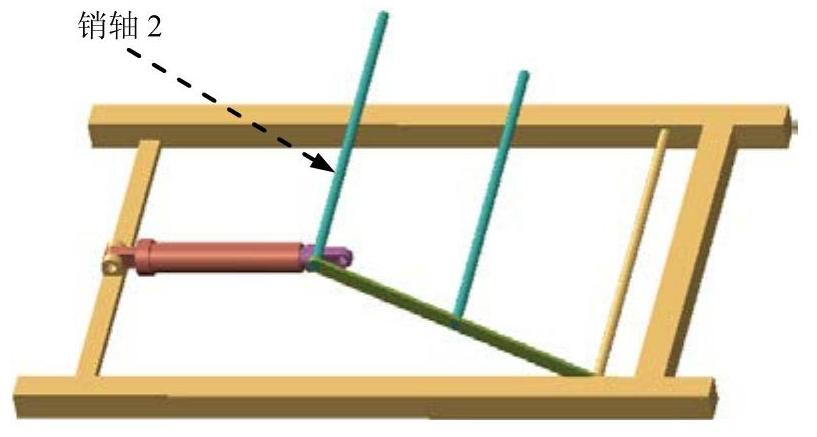

图3.17.23 装配销轴2

Stage5.装配连杆2

Step1.引入连杆元件rod.prt,并将其调整到图3.17.24所示的位置。


图3.17.24 创建“销(Pin)”连接

Step2.创建连杆2和销轴1之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-371.jpg选项。

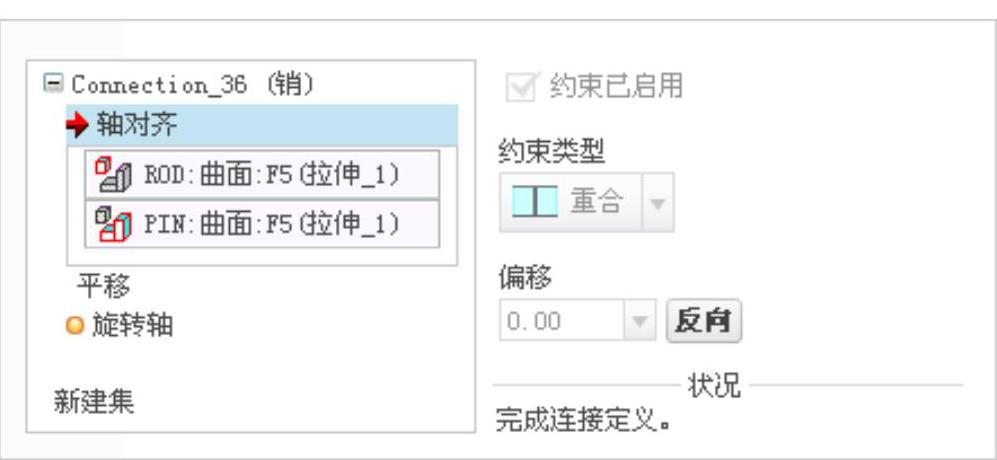

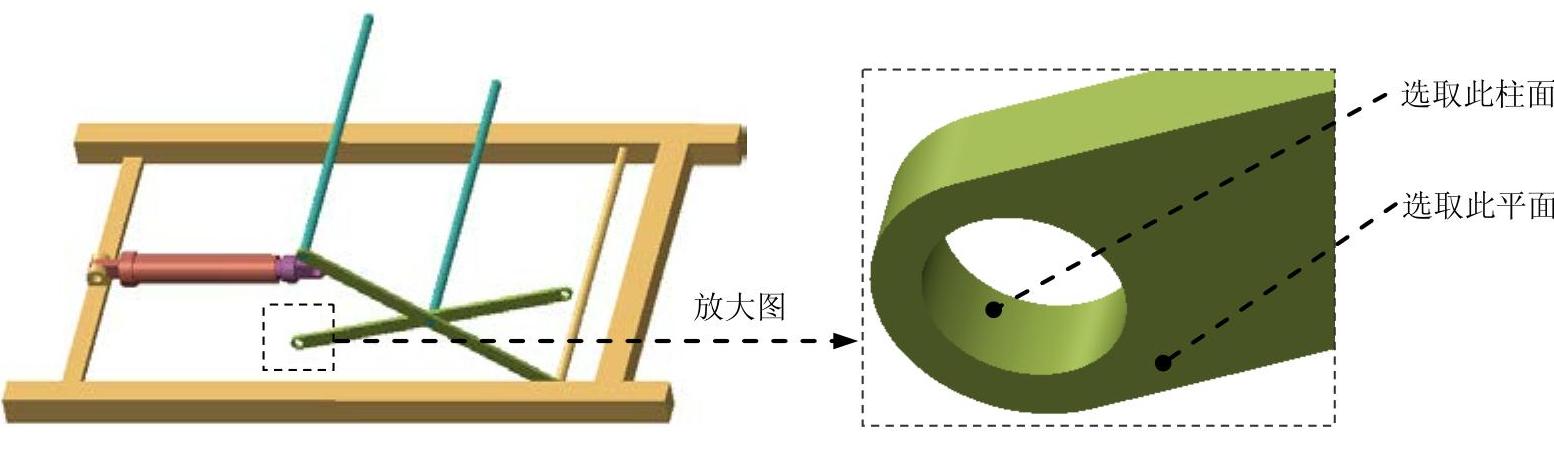

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-372.jpg按钮,分别选取图3.17.24中的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-373.jpg界面如图3.17.25所示。

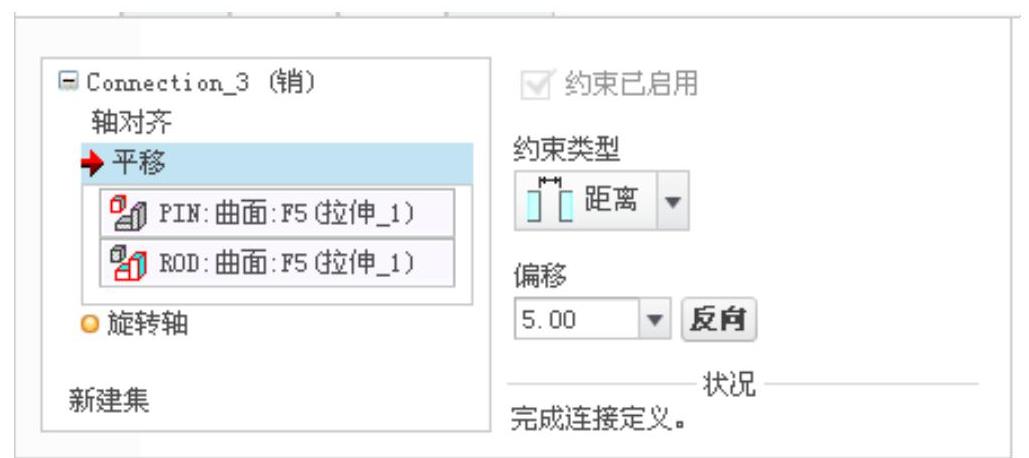

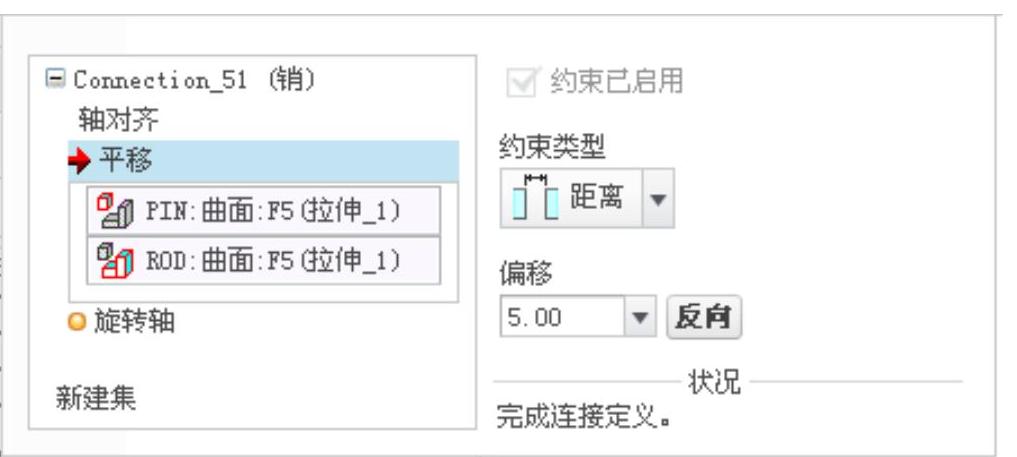

(3)定义“平移”约束。在978-7-111-42656-1-Chapter03-374.jpg下拉列表中选择978-7-111-42656-1-Chapter03-375.jpg选项,分别选取图3.17.24中的两个平面为“平移”约束的参考,偏移距离值为-5,此时978-7-111-42656-1-Chapter03-376.jpg界面如图3.17.26所示。


图3.17.25 “放置”界面

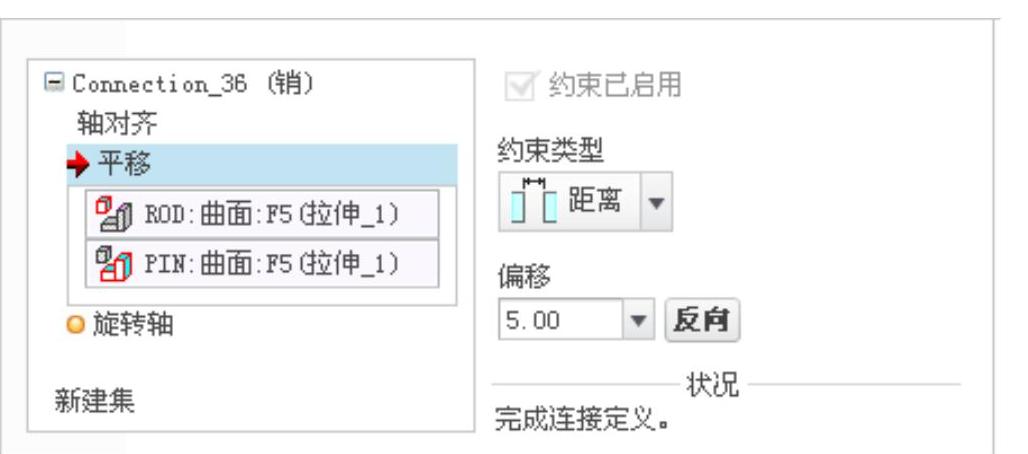

图3.17.26 “放置”界面

Step3.单击操控板中的978-7-111-42656-1-Chapter03-379.jpg按钮,完成元件的装配,如图3.17.27所示。

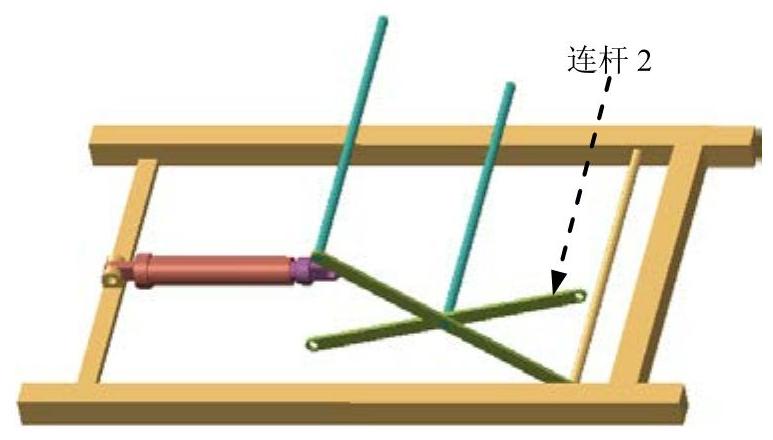

图3.17.27 装配连杆2

Stage6.采用复制的方法装配销轴3

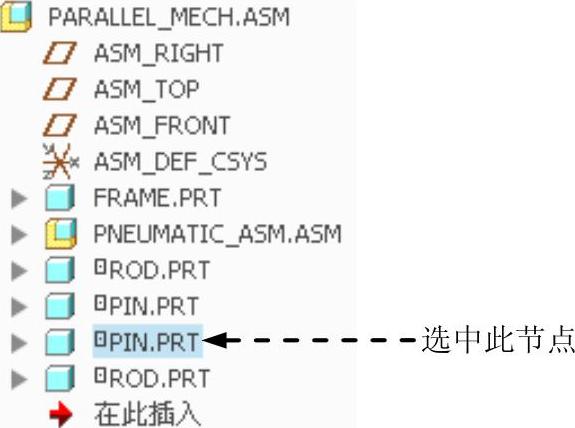

Step1.选取复制零件。在模型树中选中图3.17.28所示的“pin.prt”节点。

Step2.单击978-7-111-42656-1-Chapter03-381.jpg功能选项卡978-7-111-42656-1-Chapter03-382.jpg区域下的978-7-111-42656-1-Chapter03-383.jpg按钮,然后单击978-7-111-42656-1-Chapter03-384.jpg按钮,此时系统弹出“元件放置”操控板,单击其中的“手动放置按钮”978-7-111-42656-1-Chapter03-385.jpg,如图3.17.29所示。


图3.17.28 选取复制零件


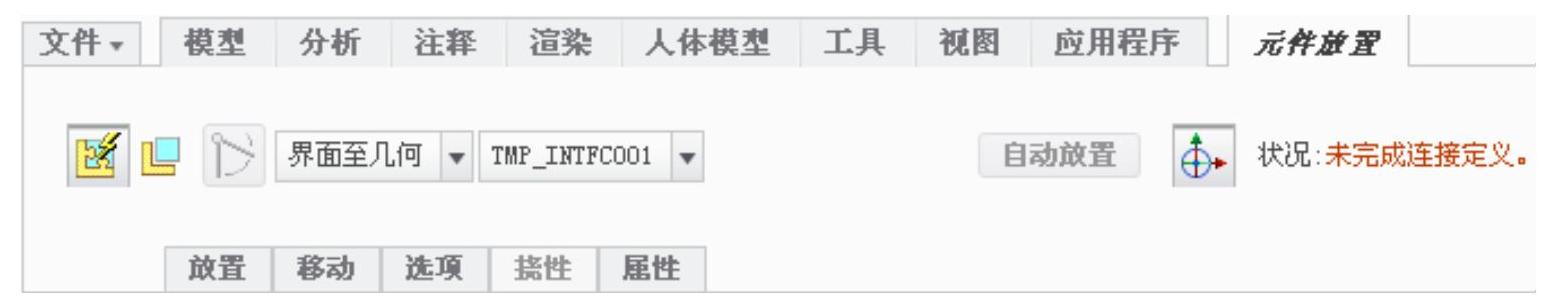

图3.17.29 “元件放置”操控板

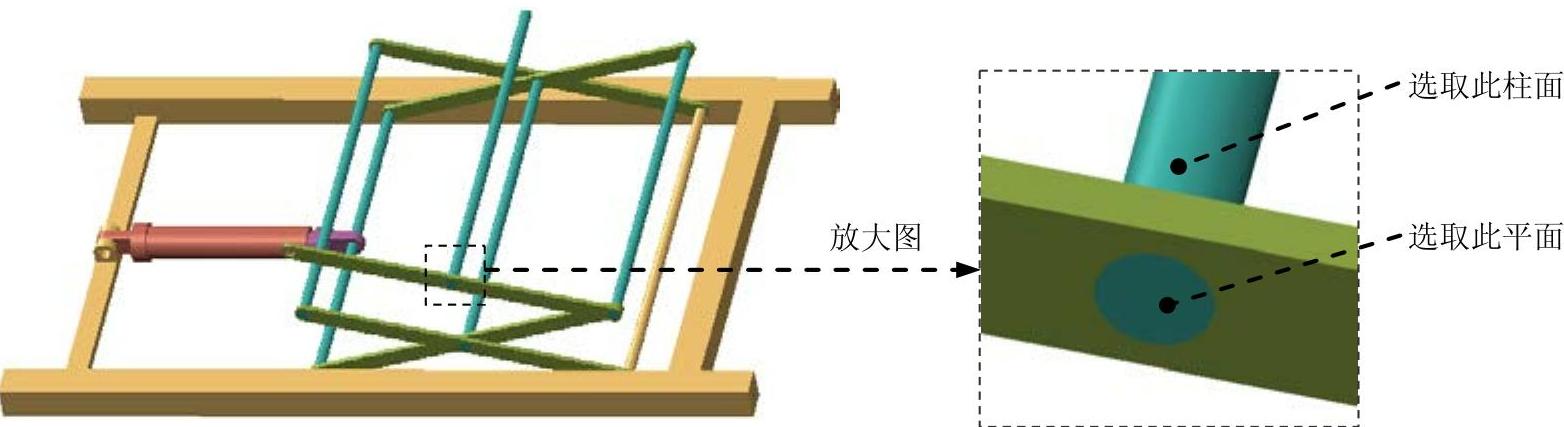

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-388.jpg按钮,在模型中依次选取图3.17.30所示的柱面和平面为新的约束参考;在978-7-111-42656-1-Chapter03-389.jpg下拉列表中选择978-7-111-42656-1-Chapter03-390.jpg选项,偏移距离值为5,此时978-7-111-42656-1-Chapter03-391.jpg界面如图3.17.31所示。


图3.17.30 选取约束参考


图3.17.31 “放置”界面

Step4.创建销轴3和气动子组件之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter03-394.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-395.jpg选项。

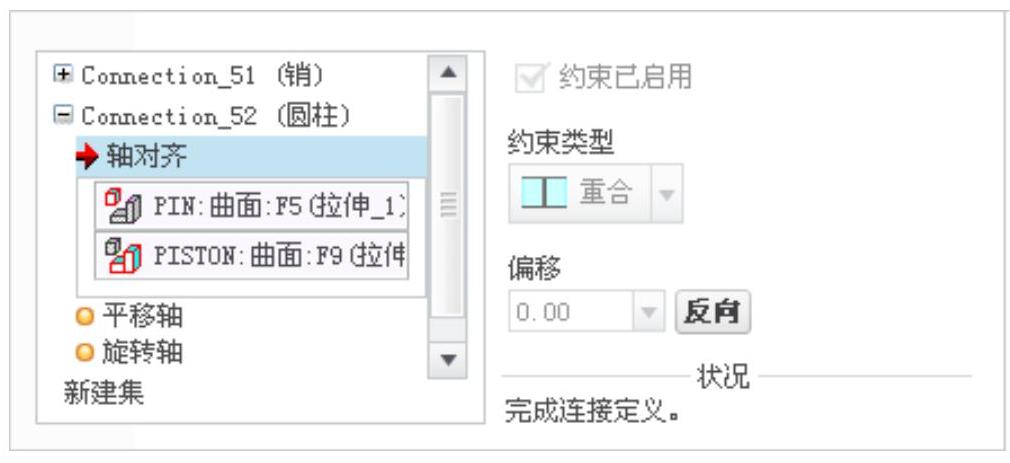

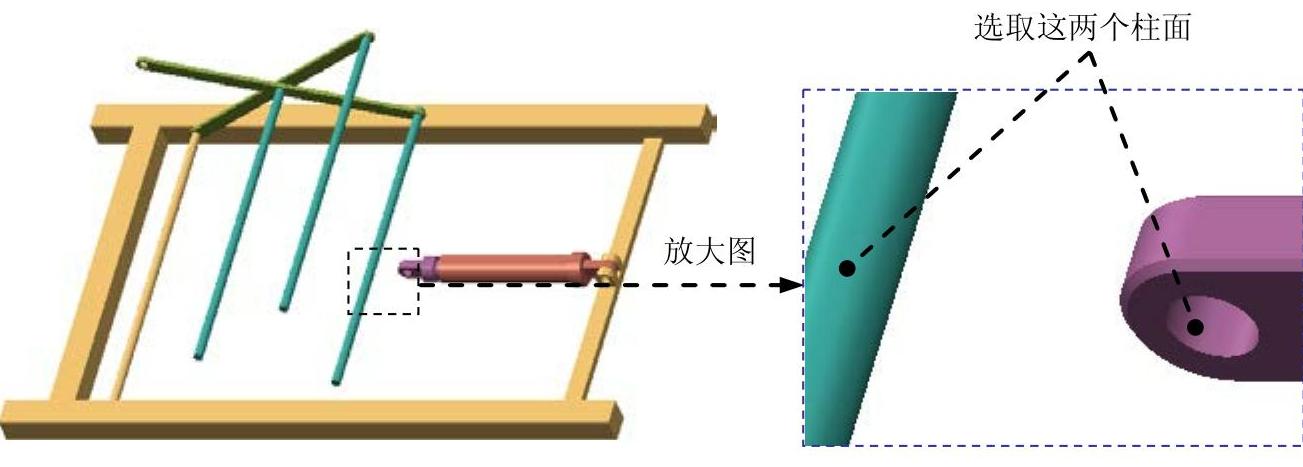

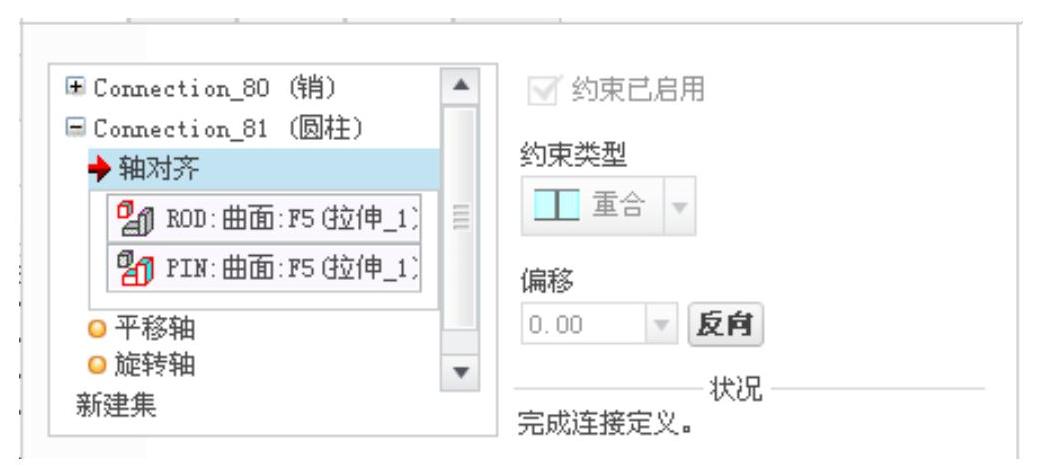

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-396.jpg按钮,分别选取图3.17.32所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-397.jpg界面如图3.17.33所示。


图3.17.32 创建圆柱(Cylinder)连接


图3.17.33 “放置”界面

Step5.单击操控板中的978-7-111-42656-1-Chapter03-400.jpg按钮,完成元件的复制和连接,如图3.17.34所示。

Stage7.采用复制的方法装配销轴4

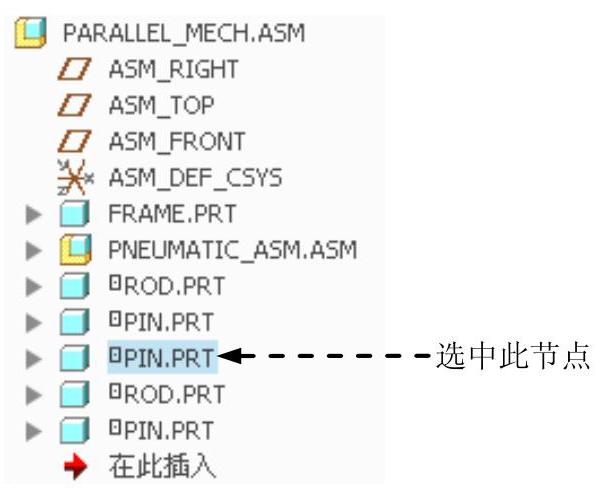

Step1.选取复制零件。在模型树中选中图3.17.35所示的“pin.prt”节点。

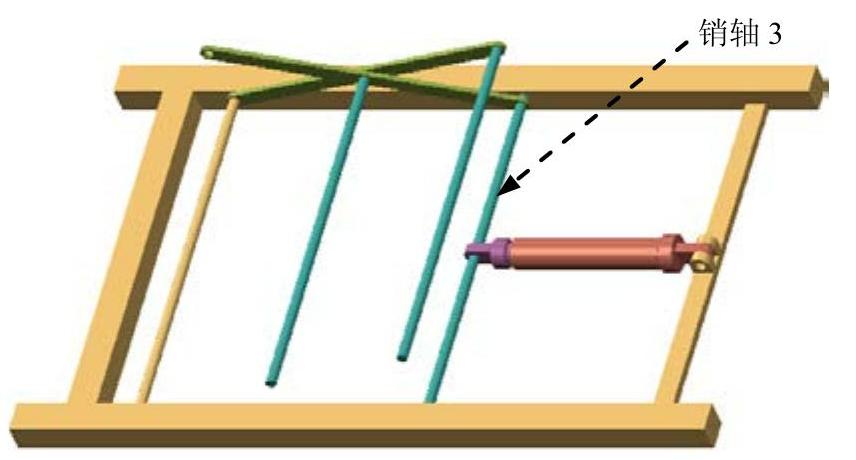

图3.17.34 装配销轴3


图3.17.35 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-403.jpg功能选项卡978-7-111-42656-1-Chapter03-404.jpg节点下的978-7-111-42656-1-Chapter03-405.jpg按钮,然后单击978-7-111-42656-1-Chapter03-406.jpg按钮,此时系统弹出“元件放置”操控板。

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-407.jpg按钮,在模型中依次选取图3.17.36所示的柱面和平面为新的约束参考;在978-7-111-42656-1-Chapter03-408.jpg下拉列表中选择978-7-111-42656-1-Chapter03-409.jpg选项,偏移距离值为5,此时978-7-111-42656-1-Chapter03-410.jpg界面如图3.17.37所示。


图3.17.36 选取约束参考


图3.17.37 “放置”界面

Step4.单击操控板中的978-7-111-42656-1-Chapter03-413.jpg按钮,完成元件的复制,如图3.17.38所示。

Stage8.采用复制的方法装配连杆3

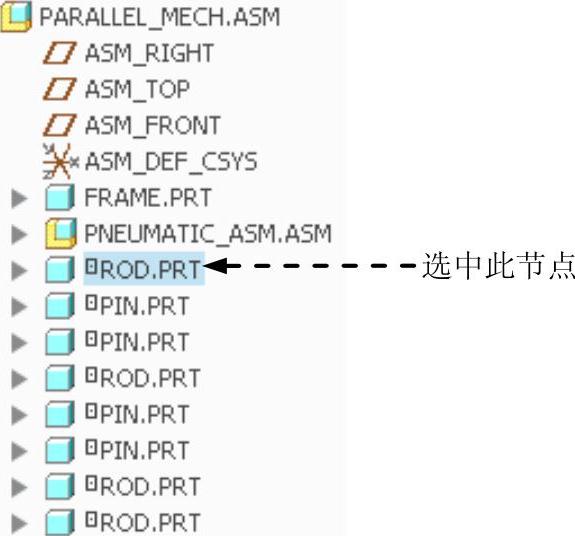

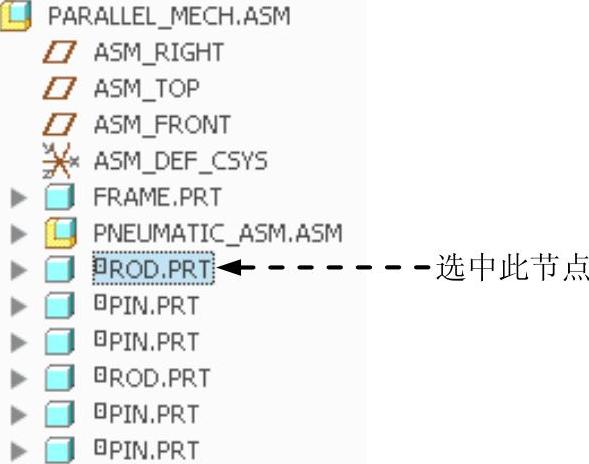

Step1.选取复制零件。在模型树中选中图3.17.39所示的“rod.prt”节点。

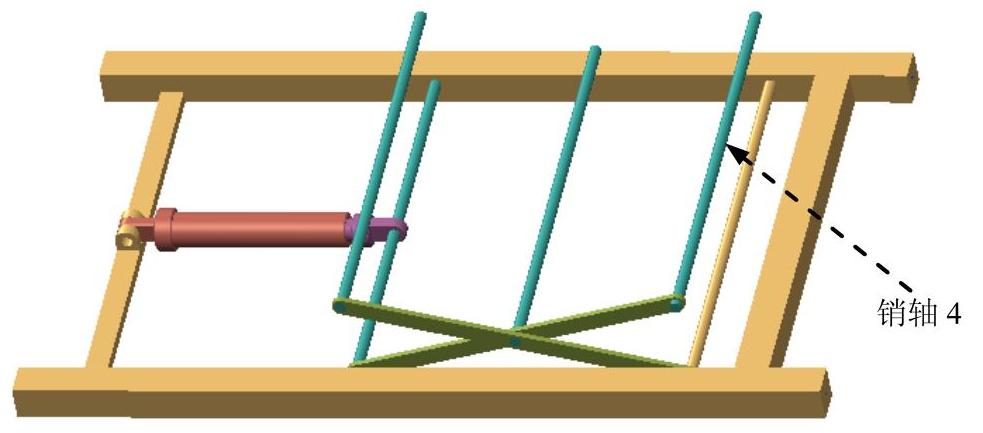

图3.17.38 装配销轴4


图3.17.39 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-416.jpg功能选项卡978-7-111-42656-1-Chapter03-417.jpg节点下的978-7-111-42656-1-Chapter03-418.jpg按钮,然后单击978-7-111-42656-1-Chapter03-419.jpg按钮,此时系统弹出“元件放置”操控板,单击其中的“手动放置按钮”978-7-111-42656-1-Chapter03-420.jpg

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-421.jpg按钮,在模型中依次选取图3.17.40所示的柱面和平面为新的约束参考;单击978-7-111-42656-1-Chapter03-422.jpg按钮,反转配合方向,此时978-7-111-42656-1-Chapter03-423.jpg界面如图3.17.41所示。


图3.17.40 选取约束参考

Step4.创建连杆3和销轴1之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter03-425.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-426.jpg选项。


图3.17.41 “放置”界面

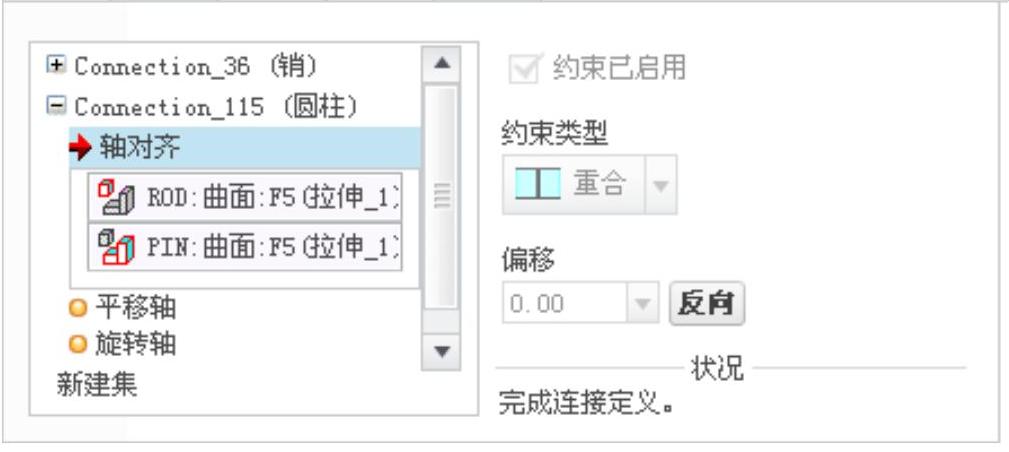

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-428.jpg按钮,分别选取图3.17.42所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-429.jpg界面如图3.17.43所示。


图3.17.42 创建圆柱(Cylinder)连接

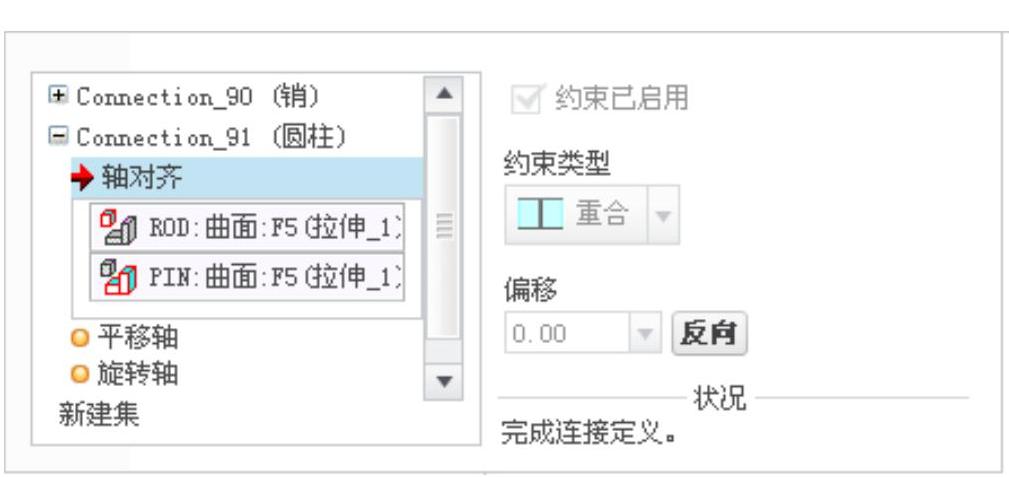

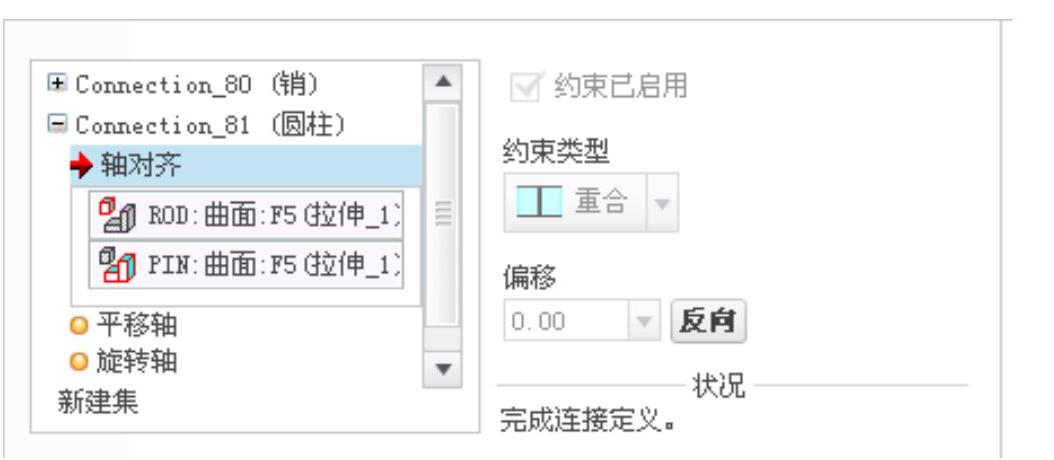

图3.17.43 “放置”界面

Step5.单击操控板中的978-7-111-42656-1-Chapter03-432.jpg按钮,完成元件的复制与连接,如图3.17.44所示。

Stage9.采用复制的方法装配连杆4

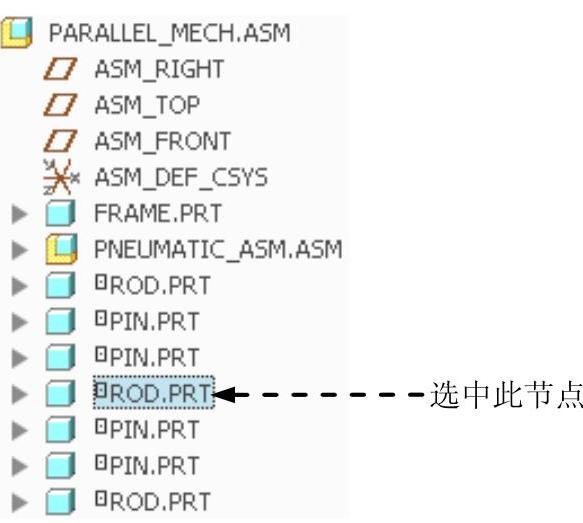

Step1.选取复制零件。在模型树中选中图3.17.45所示的“rod.prt”节点。

Step2.单击978-7-111-42656-1-Chapter03-433.jpg功能选项卡978-7-111-42656-1-Chapter03-434.jpg节点下的978-7-111-42656-1-Chapter03-435.jpg按钮,然后单击978-7-111-42656-1-Chapter03-436.jpg按钮,此时系统弹出“元件放置”操控板,单击其中的“手动放置按钮”978-7-111-42656-1-Chapter03-437.jpg

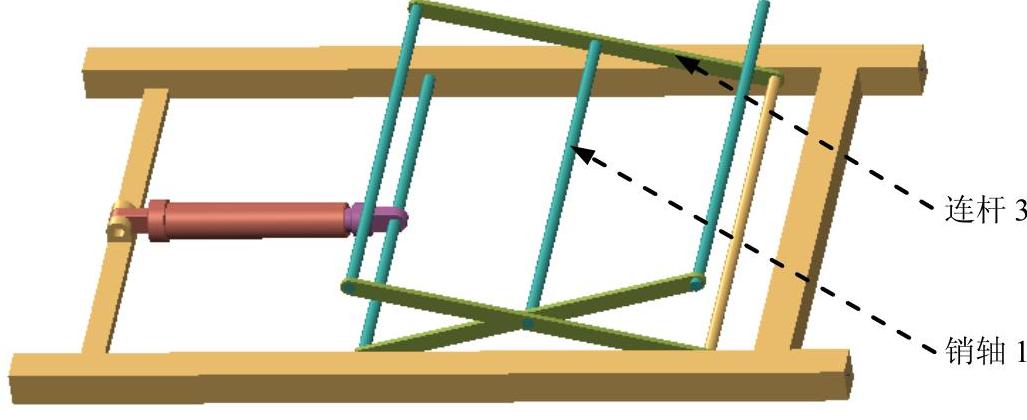

图3.17.44 装配连杆3


图3.17.45 选取复制零件

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-440.jpg按钮,在模型中依次选取图3.17.46所示的柱面和平面为新的约束参考;单击978-7-111-42656-1-Chapter03-441.jpg按钮,反转配合方向,此时978-7-111-42656-1-Chapter03-442.jpg界面如图3.17.47所示。


图3.17.46 选取约束参考


图3.17.47 “放置”界面

Step4.调整连杆4至图3.17.48所示的大致位置。

Step5.创建连杆4和销轴4之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter03-445.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-446.jpg选项。

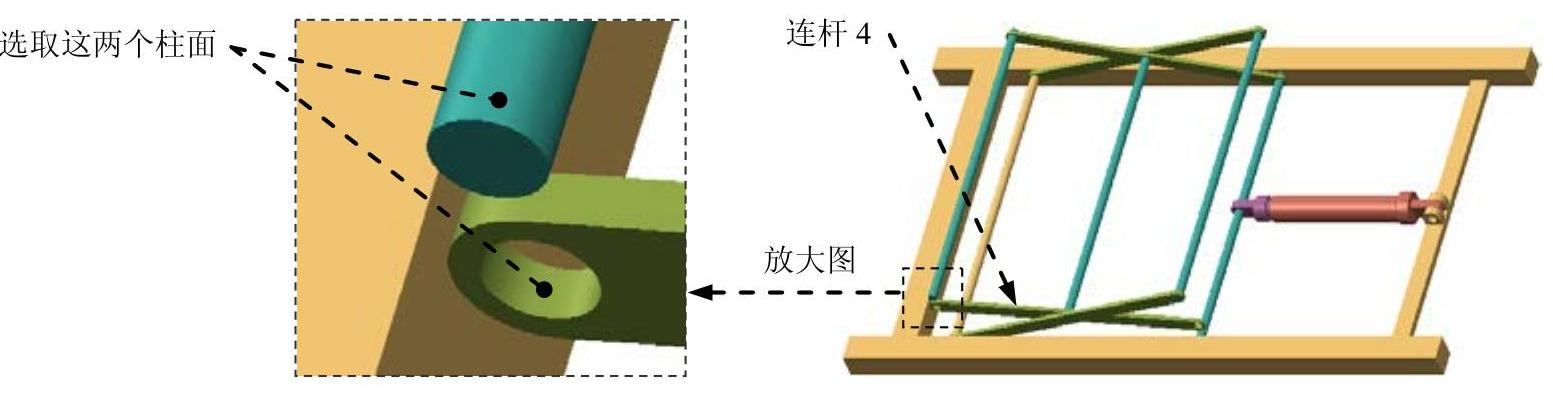

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-447.jpg按钮,分别选取图3.17.48所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-448.jpg界面如图3.17.49所示。


图3.17.48 创建圆柱(Cylinder)连接


图3.17.49 “放置”界面

Step6.单击操控板中的978-7-111-42656-1-Chapter03-451.jpg按钮,完成元件的复制与连接,如图3.17.50所示。

Stage10.采用复制的方法装配连杆5

Step1.选取复制零件。在模型树中选中图3.17.51所示的“rod.prt”节点。

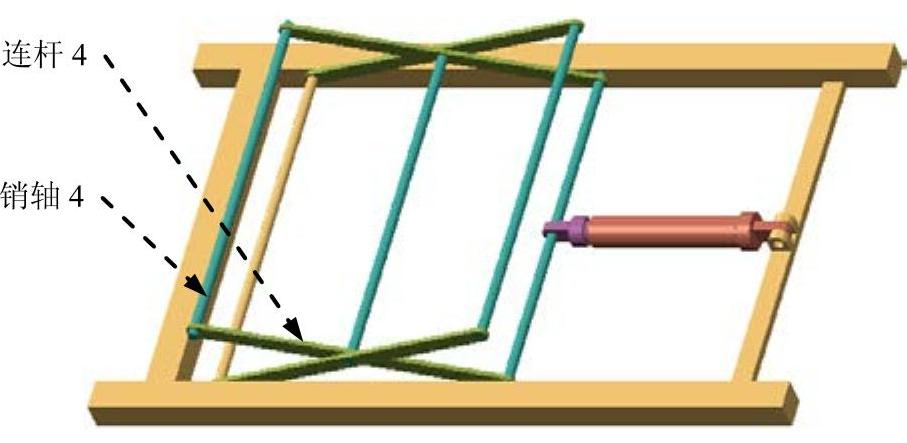

图3.17.50 装配连杆4


图3.17.51 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-454.jpg功能选项卡978-7-111-42656-1-Chapter03-455.jpg节点下的978-7-111-42656-1-Chapter03-456.jpg按钮,然后单击978-7-111-42656-1-Chapter03-457.jpg按钮,此时系统弹出“元件放置”操控板。

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-458.jpg按钮,在模型中依次选取图3.17.52所示的柱面和平面为新的约束参考,此时978-7-111-42656-1-Chapter03-459.jpg界面如图3.17.53所示。


图3.17.52 选取约束参考


图3.17.53 “放置”界面

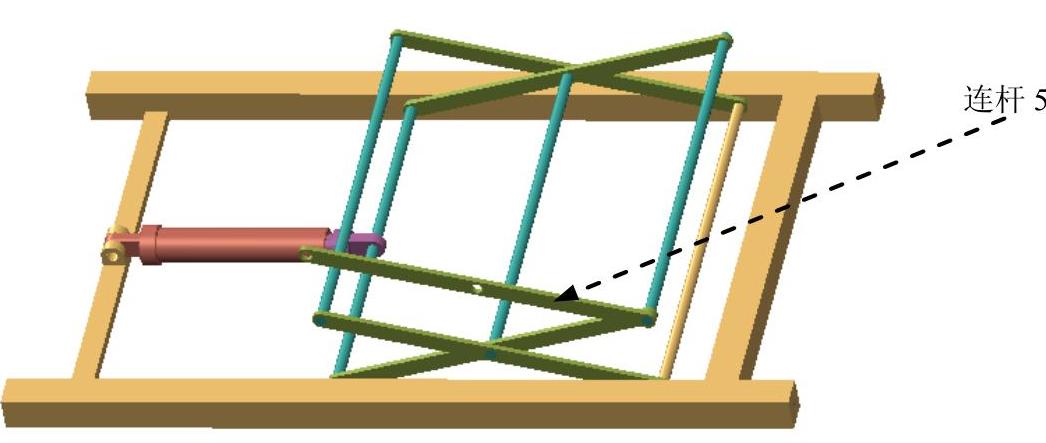

Step4.单击操控板中的978-7-111-42656-1-Chapter03-462.jpg按钮,完成元件的复制与连接,如图3.17.54所示。

Stage11.采用复制的方法装配销轴5

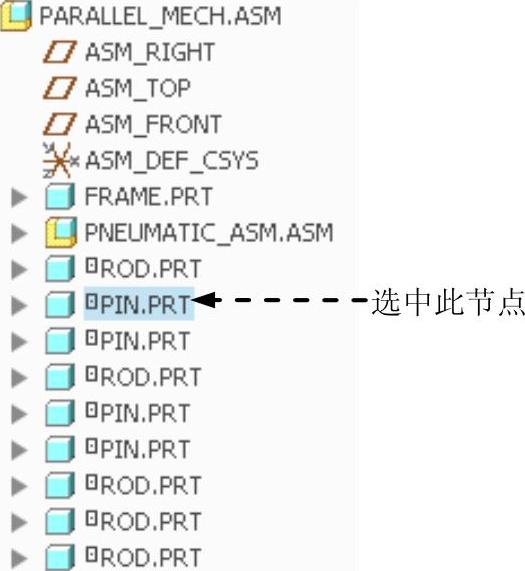

Step1.选取复制零件。在模型树中选中图3.17.55所示的“pin.prt”节点。


图3.17.54 装配连杆5


图3.17.55 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-465.jpg功能选项卡978-7-111-42656-1-Chapter03-466.jpg区域下的978-7-111-42656-1-Chapter03-467.jpg按钮,然后单击978-7-111-42656-1-Chapter03-468.jpg按钮,此时系统弹出“元件放置”操控板。

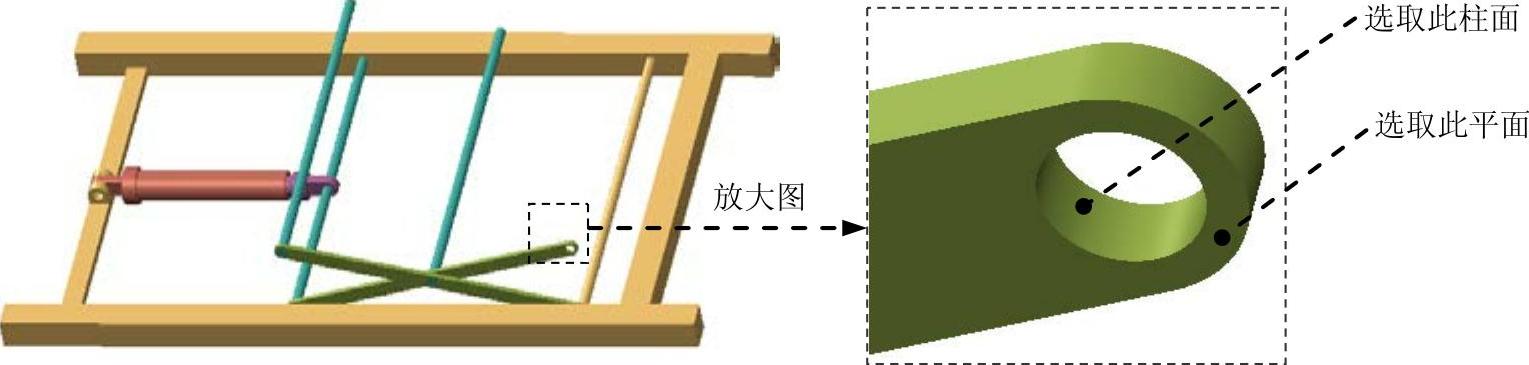

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-469.jpg按钮,在模型中依次选取图3.17.56所示的柱面和平面为新的约束参考,此时978-7-111-42656-1-Chapter03-470.jpg界面如图3.17.57所示。

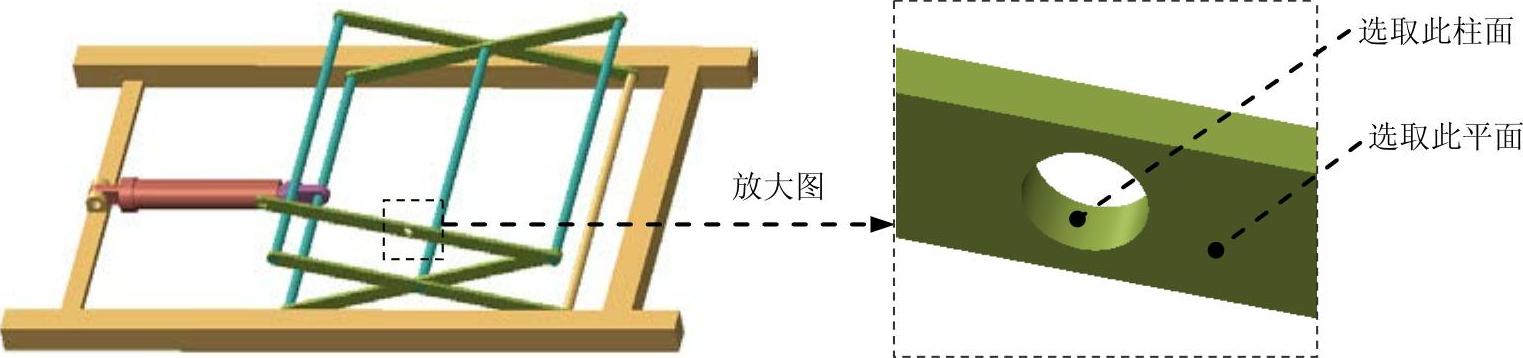

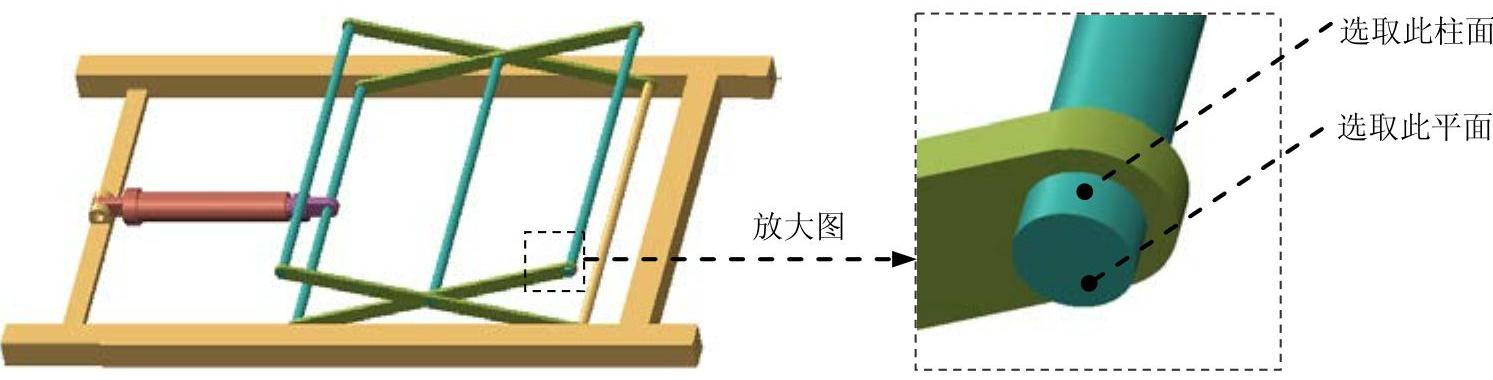

图3.17.56 选取约束参考


图3.17.57 “放置”界面

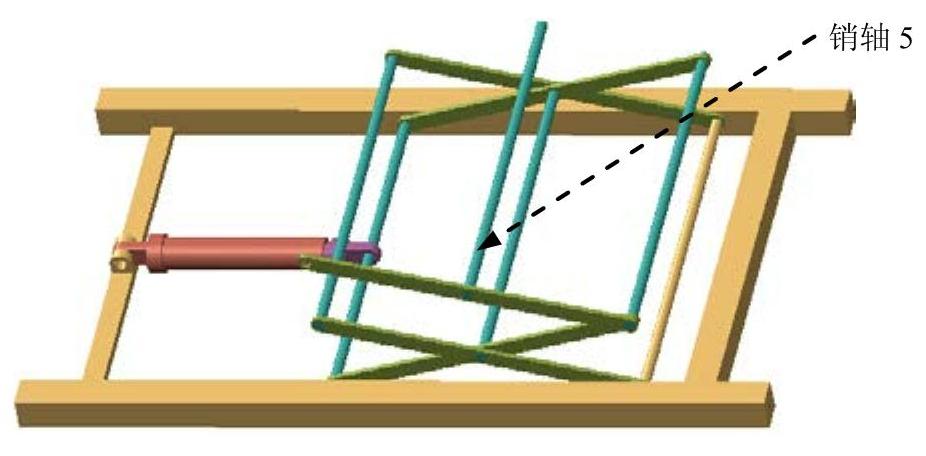

Step4.单击操控板中的978-7-111-42656-1-Chapter03-473.jpg按钮,完成元件的复制,如图3.17.58所示。

Stage12.采用复制的方法装配连杆6

Step1.选取复制零件。在模型树中选中图3.17.59所示的“rod.prt”节点。


图3.17.58 装配销轴5


图3.17.59 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-476.jpg功能选项卡978-7-111-42656-1-Chapter03-477.jpg节点下的978-7-111-42656-1-Chapter03-478.jpg按钮,然后单击978-7-111-42656-1-Chapter03-479.jpg按钮,此时系统弹出“元件放置”操控板,单击其中的“手动放置按钮”978-7-111-42656-1-Chapter03-480.jpg

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-481.jpg按钮,在模型中依次选取图3.17.60所示的柱面和平面为新的约束参考,此时978-7-111-42656-1-Chapter03-482.jpg界面如图3.17.61所示。


图3.17.60 选取约束参考


图3.17.61 “放置”界面

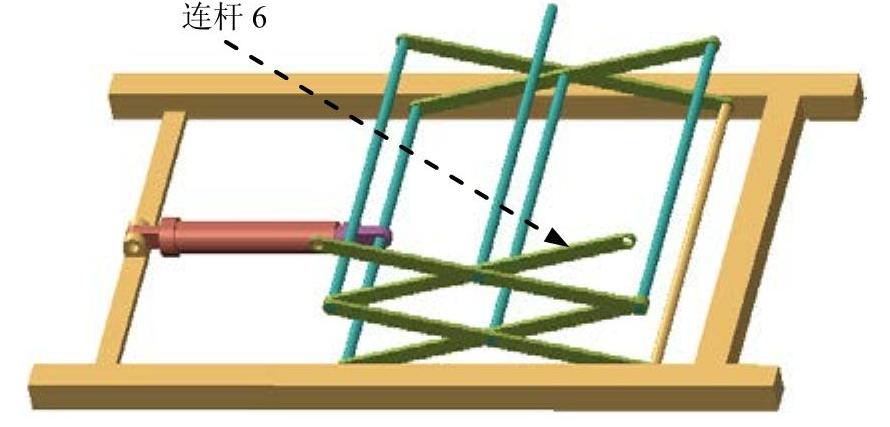

Step4.调整连杆6至图3.17.62所示的大致位置。

Step5.创建连杆6和销轴2之间的圆柱连接。

(1)在978-7-111-42656-1-Chapter03-485.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-486.jpg选项。

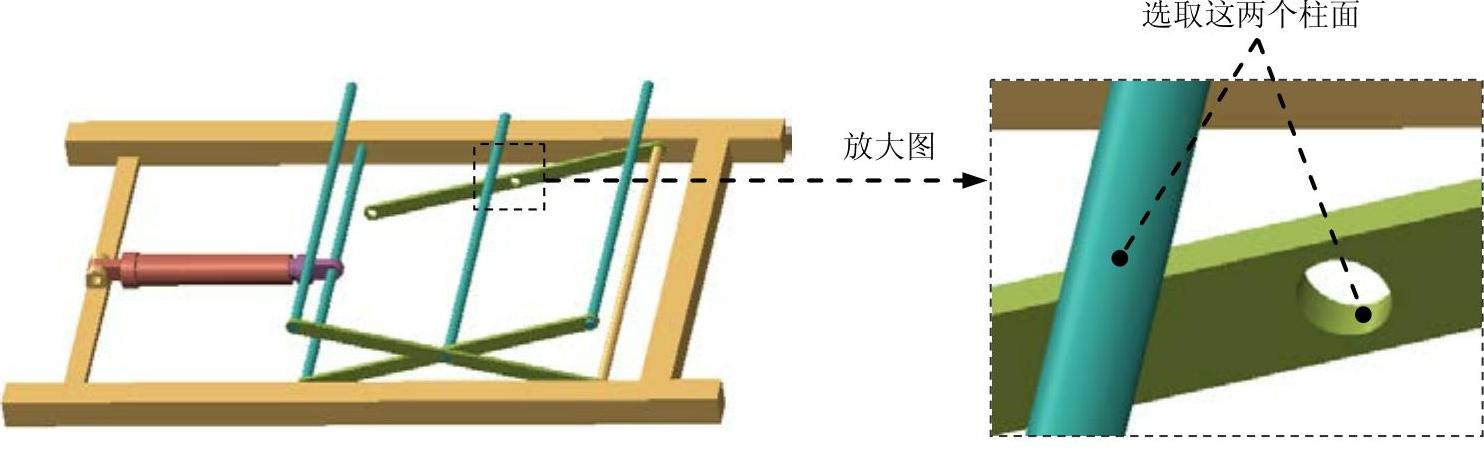

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-487.jpg按钮,分别选取图3.17.62所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-488.jpg界面如图3.17.63所示。

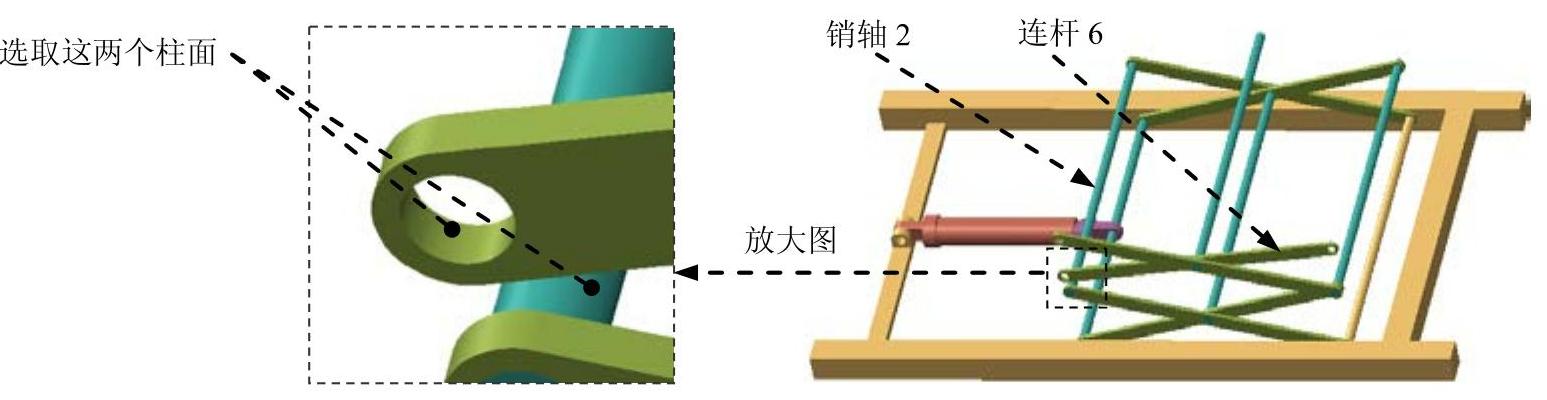

图3.17.62 创建圆柱(Cylinder)连接


图3.17.63 “放置”界面

Step6.单击操控板中的978-7-111-42656-1-Chapter03-491.jpg按钮,完成元件的复制与连接,如图3.17.64所示。

Stage13.采用复制的方法装配连杆7

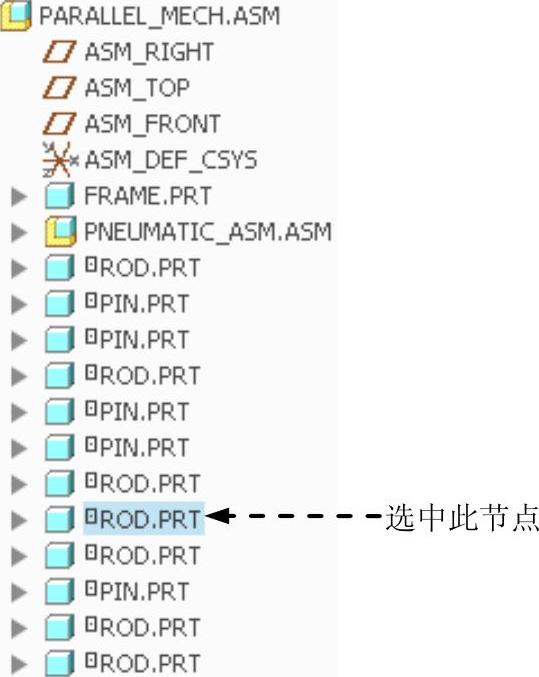

Step1.选取复制零件。在模型树中选中图3.17.65所示的“rod.prt”节点。


图3.17.64 装配连杆6


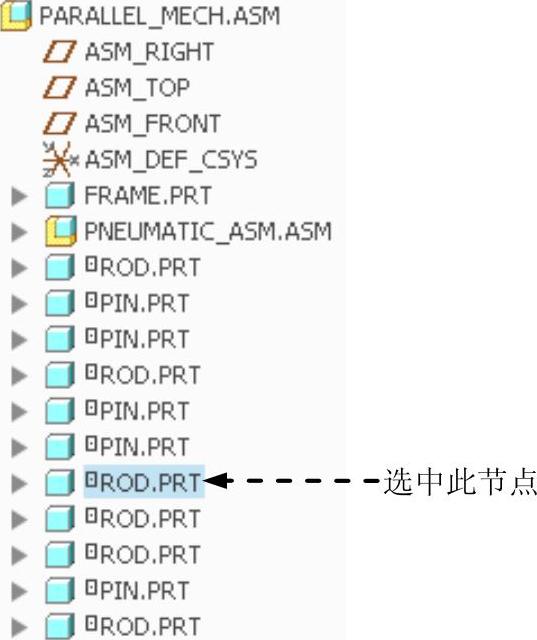

图3.17.65 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-494.jpg功能选项卡978-7-111-42656-1-Chapter03-495.jpg节点下的978-7-111-42656-1-Chapter03-496.jpg按钮,然后单击978-7-111-42656-1-Chapter03-497.jpg按钮,此时系统弹出“元件放置”操控板。

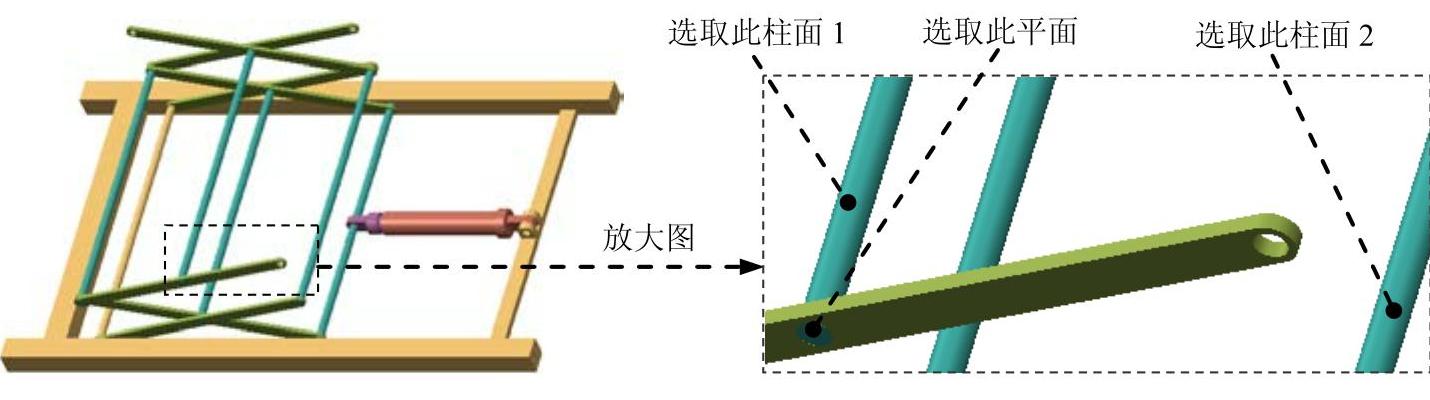

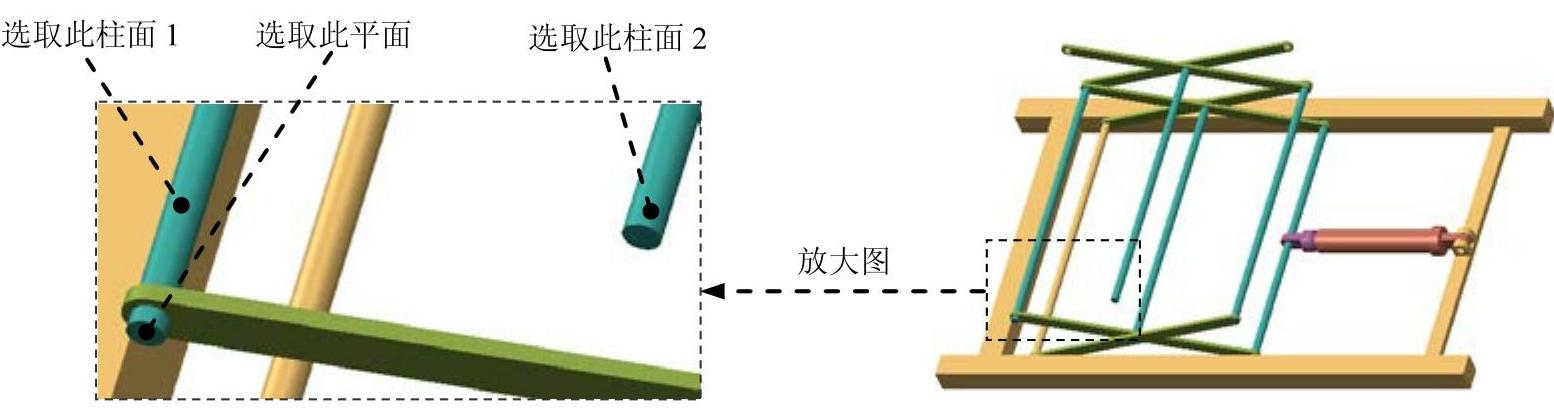

Step3.选取约束参考。单击操控板中的978-7-111-42656-1-Chapter03-498.jpg按钮,在模型中依次选取图3.17.66所示的柱面1、平面和柱面2为新的约束参考,此时978-7-111-42656-1-Chapter03-499.jpg界面如图3.17.67所示。


图3.17.66 选取约束参考


图3.17.67 “放置”界面

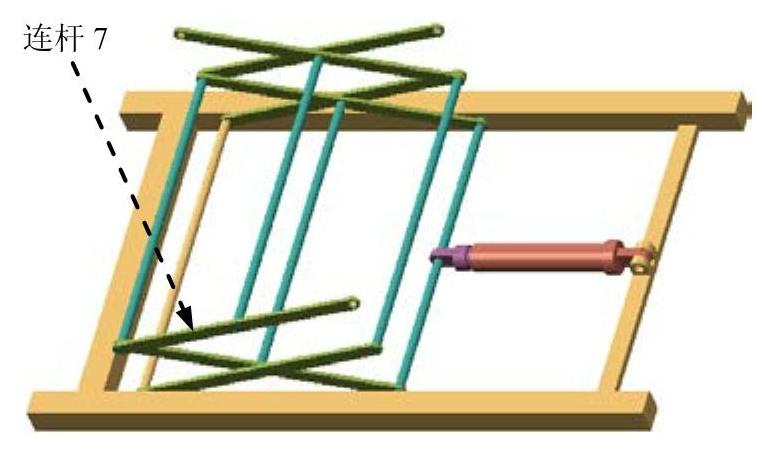

Step4.单击操控板中的978-7-111-42656-1-Chapter03-502.jpg按钮,完成元件的复制,如图3.17.68所示。

Stage14.采用复制的方法装配连杆8

Step1.选取复制零件。在模型树中选中图3.17.69所示的“rod.prt”节点。


图3.17.68 装配连杆7


图3.17.69 选取复制零件

Step2.单击978-7-111-42656-1-Chapter03-505.jpg978-7-111-42656-1-Chapter03-506.jpg节点下的978-7-111-42656-1-Chapter03-507.jpg按钮,然后单击978-7-111-42656-1-Chapter03-508.jpg按钮,此时系统弹出“元件放置”操控板。

Step3.选取约束参考。

(1)单击操控板中的978-7-111-42656-1-Chapter03-509.jpg按钮,在模型中依次选取图3.17.70所示的柱面1和平面为新的约束参考。


图3.17.70 选取约束参考

(2)在978-7-111-42656-1-Chapter03-511.jpg界面中删除现有的“圆柱”约束。

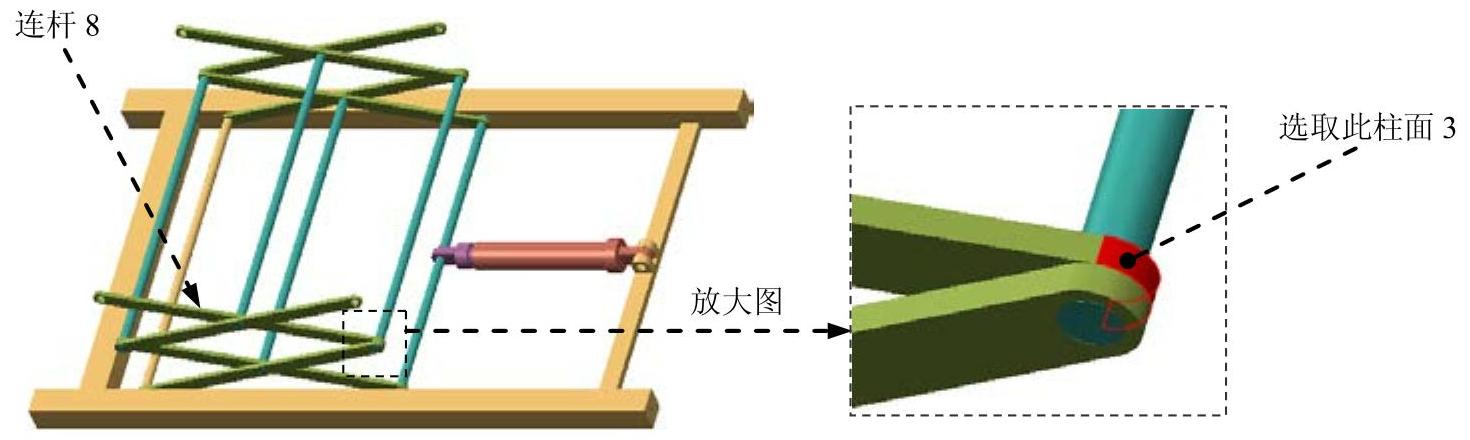

(3)单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-512.jpg选项,选取图3.17.70所示的柱面2和图3.17.71所示的柱面3为约束参考。

Step4.单击操控板中的978-7-111-42656-1-Chapter03-513.jpg按钮,完成元件的复制,如图3.17.71所示。

Stage15.装配工作台元件


图3.17.71 装配连杆8

Step1.引入工作台元件table.prt,并将其调整到图3.17.72所示的位置。

Step2.创建工作台和连杆7之间的销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-515.jpg选项。

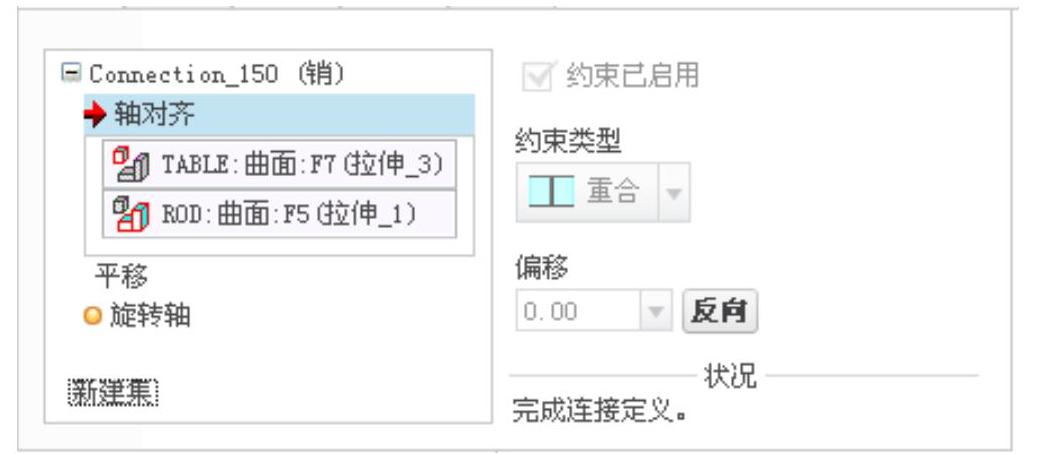

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-516.jpg按钮,分别选取图3.17.72中的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-517.jpg界面如图3.17.73所示。

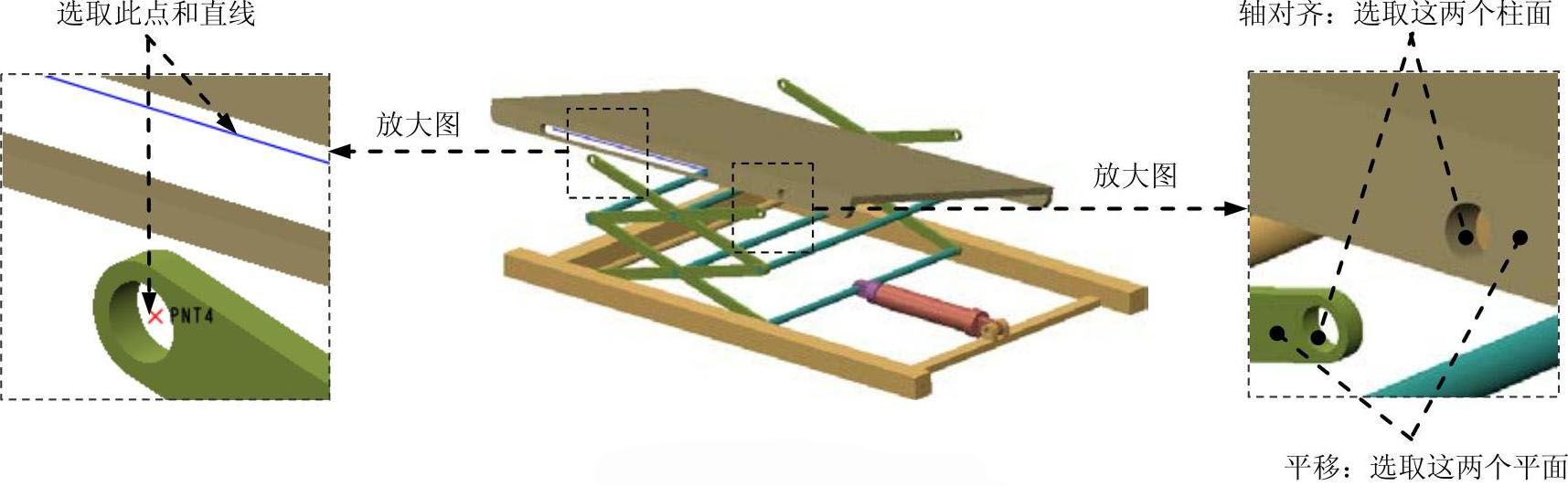

图3.17.72 创建连接


图3.17.73 “放置”界面

(3)定义“平移”约束。在978-7-111-42656-1-Chapter03-520.jpg下拉列表中选择978-7-111-42656-1-Chapter03-521.jpg选项,分别选取图3.17.72中的两个平面为“平移”约束的参考,偏移距离值为10,此时978-7-111-42656-1-Chapter03-522.jpg界面如图3.17.74所示。

Step3.创建工作台和连杆8之间的槽连接。

(1)在978-7-111-42656-1-Chapter03-523.jpg界面下方单击“新建集”字符,在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-524.jpg选项。

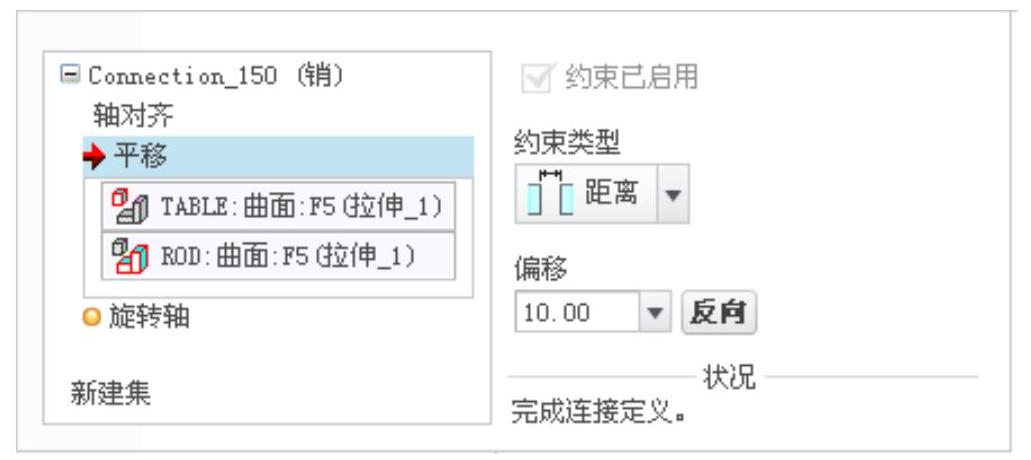

图3.17.74 “放置”界面

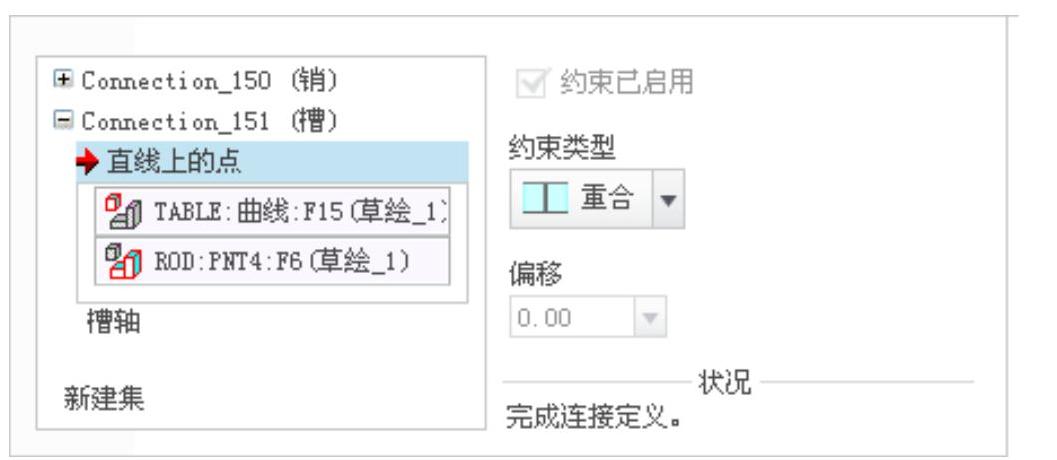

(2)定义“直线上的点”约束。选取图3.17.72所示的点和直线为约束参考,此时978-7-111-42656-1-Chapter03-526.jpg界面如图3.17.75所示。


图3.17.75 “放置”界面

Step4.单击操控板中的978-7-111-42656-1-Chapter03-528.jpg按钮,完成元件的连接,如图3.17.76所示。

说明:如果机构中的连接较多,影响机构的查看,可以单击978-7-111-42656-1-Chapter03-529.jpg区域中的“机构显示”按钮978-7-111-42656-1-Chapter03-530.jpg,在图3.17.77所示的“显示图元”对话框中设置机构中元素的显示。

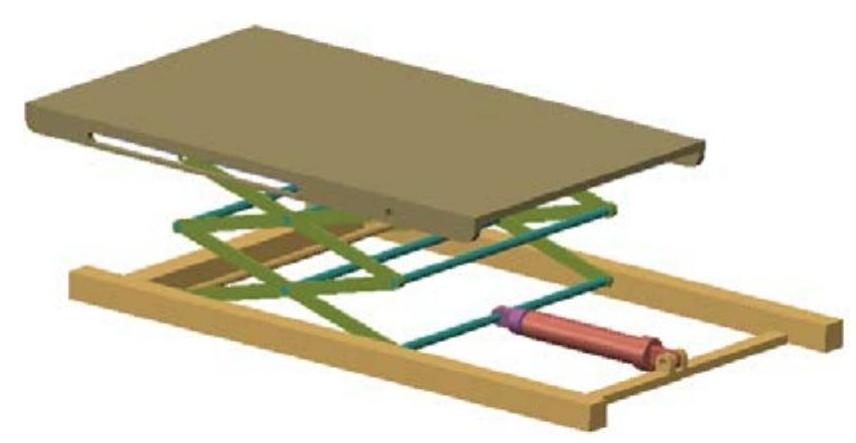

图3.17.76 装配工作台

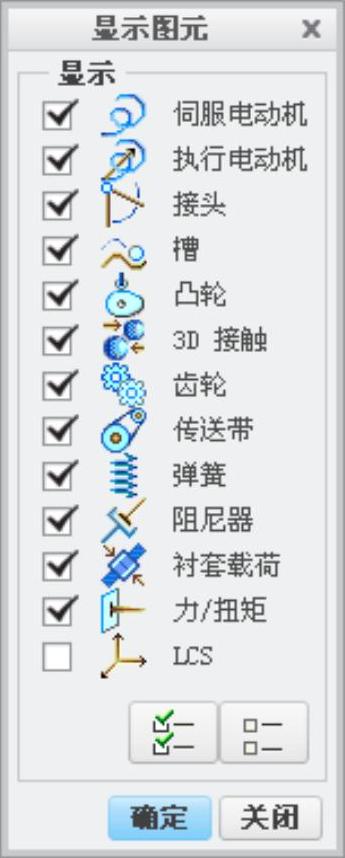

图3.17.77 “显示图元”对话框

Stage16.验证并保存模型

Step1.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-533.jpg,拖动零件piston,验证机构连接。

Step2.再生机构模型,然后保存机构模型。
