创建气动系统子组件

Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.17。

Step2.新建文件。新建一个装配模型,命名为pneumatic_asm,选取978-7-111-42656-1-Chapter03-298.jpg模板。

Step3.引入第一个元件cylinder.prt,并使用978-7-111-42656-1-Chapter03-299.jpg约束完全约束该元件。

Step4.引入第二个元件piston.prt,并将其调整到图3.17.2所示的位置。

注意:引入后需要调整位置,否则创建“轴对齐”约束时可能出现方向错误。

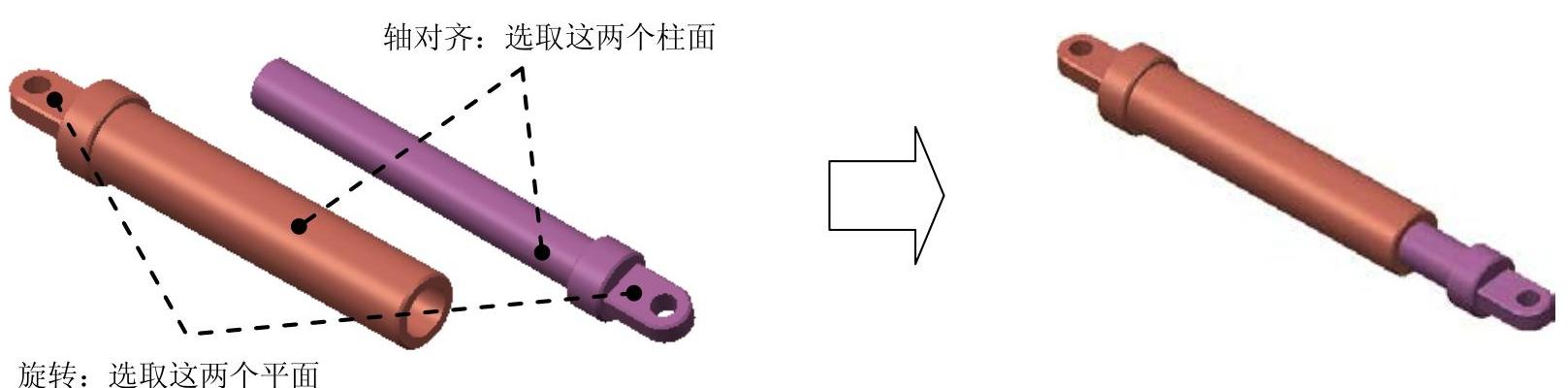

图3.17.2 创建滑块(Slider)连接

Step5.创建滑块连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter03-301.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter03-302.jpg选项卡

(2)定义“轴对齐”约束。分别选取图3.17.2所示的两个柱面为“轴对齐”约束参考,此时978-7-111-42656-1-Chapter03-303.jpg界面如图3.17.3所示。

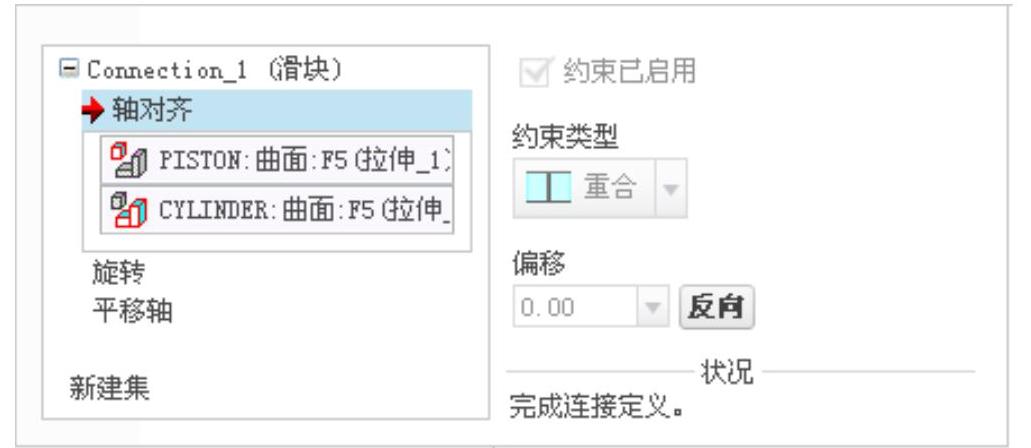

图3.17.3 “放置”界面

(3)定义“旋转”约束。分别选取图3.17.2所示的两个表面为“旋转”约束参考,此时978-7-111-42656-1-Chapter03-305.jpg界面如图3.17.4所示。(www.daowen.com)

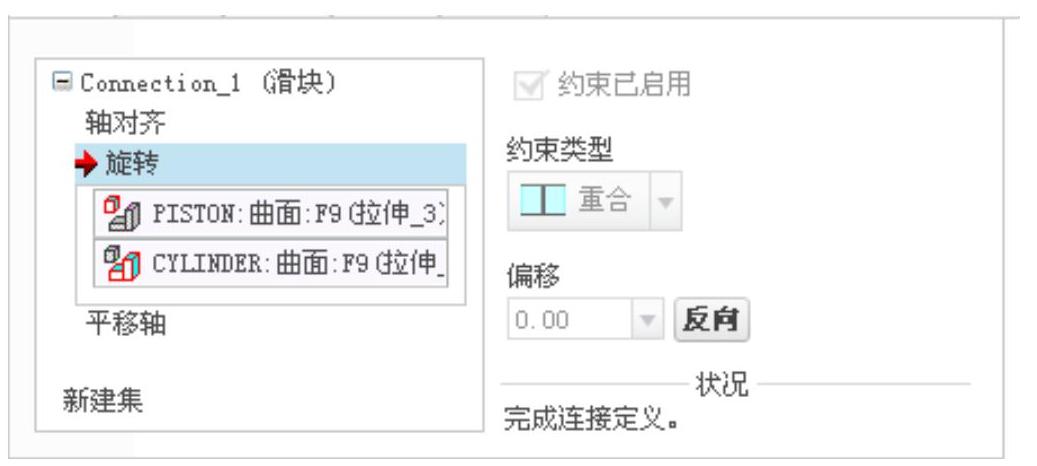

图3.17.4 “放置”界面

(4)设置平移轴参考。在978-7-111-42656-1-Chapter03-307.jpg界面中单击978-7-111-42656-1-Chapter03-308.jpg选项,选取图3.17.5所示的两个平面为平移轴参考。

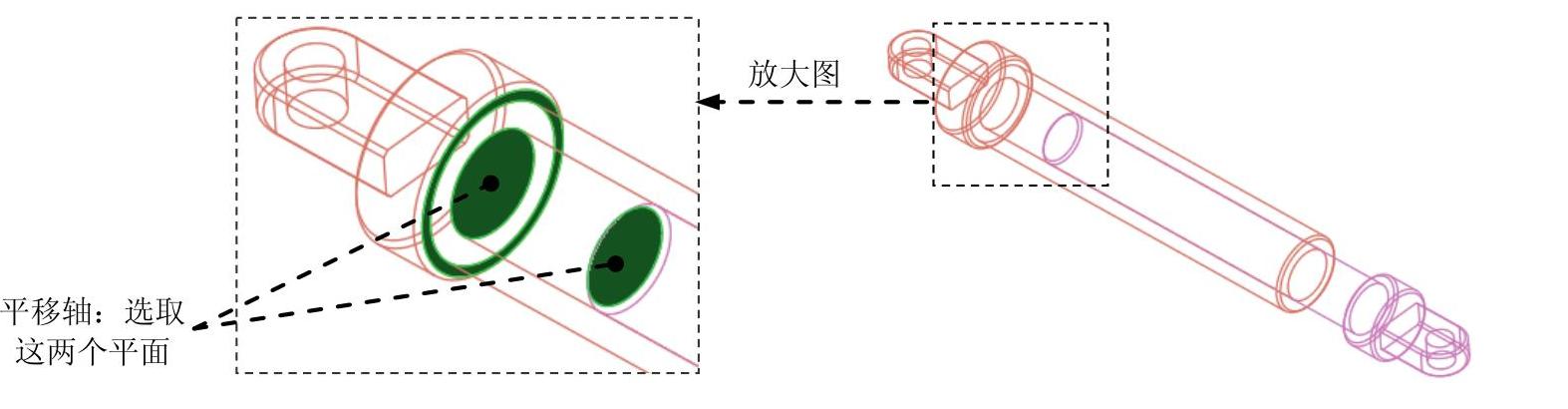

图3.17.5 设置平移轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter03-310.jpg界面右侧978-7-111-42656-1-Chapter03-311.jpg区域下的文本框中输入值5,并按Enter键确认,然后单击978-7-111-42656-1-Chapter03-312.jpg按钮;选中978-7-111-42656-1-Chapter03-313.jpg复选框;选中978-7-111-42656-1-Chapter03-314.jpg复选框,在其后的文本框中输入值5;选中978-7-111-42656-1-Chapter03-315.jpg复选框,在其后的文本框中输入值150,如图3.17.6所示。

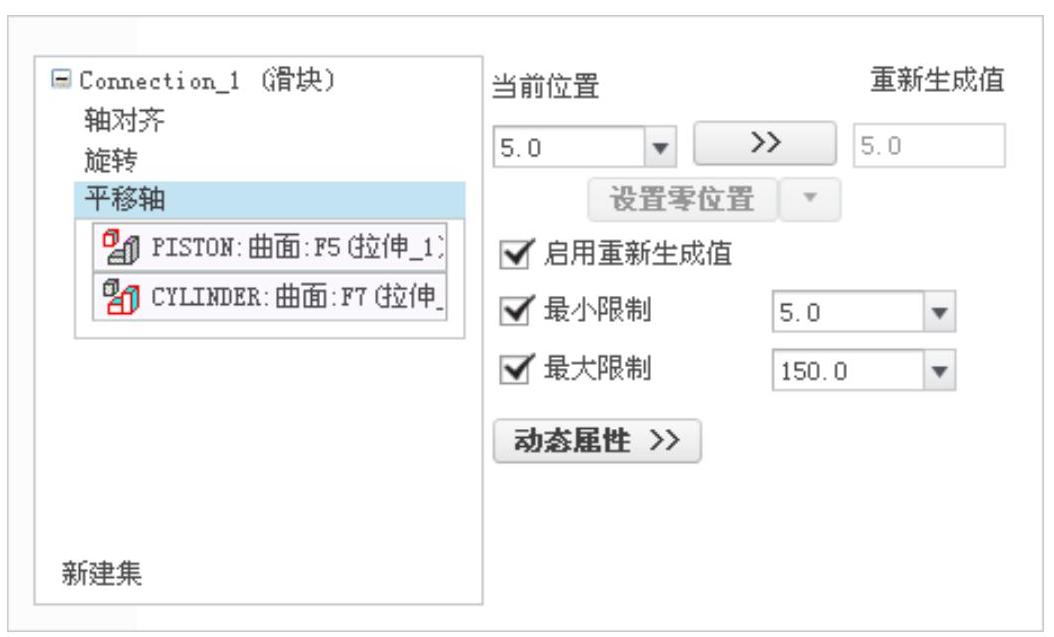

图3.17.6 设置位置参数

Step6.单击操控板中的978-7-111-42656-1-Chapter03-317.jpg按钮,完成滑块连接的创建。

Step7.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-318.jpg,拖动零件piston,验证滑块连接。

Step8.再生机构模型,然后保存机构模型。
