焊缝连接可以将两个元件粘接在一起。在这种类型的连接中，连接元件和附着元件间没有任何相对运动。焊缝连接的约束只能是坐标系对齐约束。焊缝连接不提供平移自由度和旋转自由度。

举例说明如下：

Step1.将工作目录设置至D：\creo2.16\work\ch03\ch03.09\。

Step2.新建文件。新建一个装配模型，命名为weld_asm，选取模板。

Step3.引入第一个元件weld01.prt，并使用约束完全约束该元件。

Step4.引入第二个元件weld02.prt，并将其调整到图3.9.1所示的位置。

Step5.创建焊缝连接。

（1）在连接列表中选取选项，此时系统弹出“元件放置”操控板，单击操控板菜单中的选项卡。

（2）定义“坐标系”约束。选取图3.9.1所示的两个坐标系为约束参考，此时界面如图3.9.2所示。

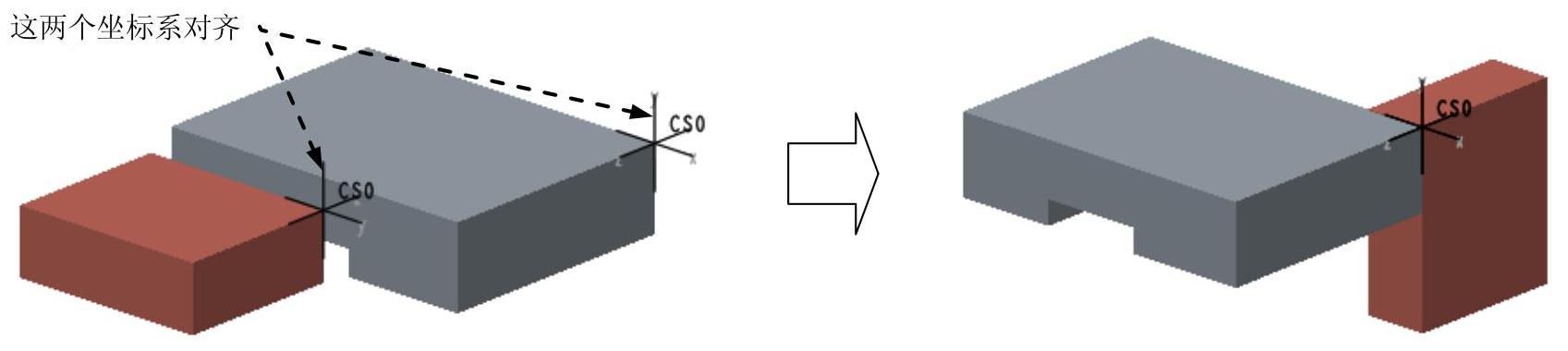

图3.9.1 创建焊缝（Weld）连接

Step6.单击操控板中的按钮，完成焊缝连接的创建。(www.daowen.com)

Step7.拖动验证。单击“拖动元件”按钮，尝试拖动零件weld02，验证焊缝连接。

Step8.保存机构模型。

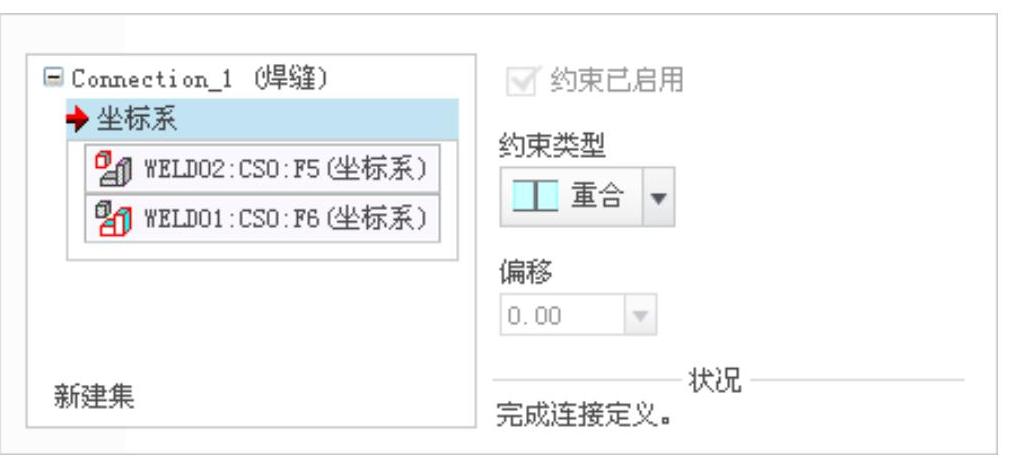

图3.9.2 “坐标系”约束参考

刚性连接和焊缝连接的比较：

●刚性接头允许将任何有效的组件约束组聚合到一个接头类型。这些约束可以是使装配元件得以固定的完全约束集或部分约束子集。

●装配零件、不包含连接的子组件或连接不同主体的元件时，可使用刚性接头。

●焊缝接头的作用方式与其他接头类型类似，但零件或子组件的放置是通过对齐坐标系来固定的。

●当装配包含连接的元件且同一主体需要多个连接时，可使用焊缝接头。焊缝连接允许根据开放的自由度调整元件以与主组件匹配。

●如果使用刚性接头将带有连接的子组件装配到主组件，子组件连接将不能运动。如果使用焊缝连接将带有“机械设计”连接的子组件装配到主组件，子组件将参照与主组件相同的坐标系，且其子组件的运动将始终处于活动状态。
