探讨3.8刚性连接的特点与应用

时间:2023-06-16 理论教育 版权反馈
【摘要】:创建刚性连接时,可以添加重合、平行等普通装配约束,但无论添加的约束是否使元件完全定义,完成连接后的元件始终会与附着元件相对固定。Step3.引入第一个元件rigid01.prt,并使用约束完全约束该元件。在下拉列表中选择选项,选取图3.8.1所示的两个平面为“重合”约束(一)的参考,此时界面如图3.8.2所示。参考步骤选取图3.8.1中的两个平面为“重合”约束(三)的参考。单击“拖动元件”按钮,尝试拖动零件rigid02,验证刚性连接。

探讨3.8刚性连接的特点与应用

刚性连接中的连接元件和附着元件间没有任何相对运动,它们构成一个单一的主体。创建刚性连接时,可以添加重合、平行等普通装配约束,但无论添加的约束是否使元件完全定义,完成连接后的元件始终会与附着元件相对固定。刚性连接不提供平移自由度和旋转自由度。

举例说明如下:

Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.08\。

Step2.新建文件。新建一个装配模型,命名为rigid_asm,选取978-7-111-42656-1-Chapter03-139.jpg模板。

Step3.引入第一个元件rigid01.prt,并使用978-7-111-42656-1-Chapter03-140.jpg约束完全约束该元件。

Step4.引入第二个元件rigid02.prt,并将其调整到图3.8.1所示的位置。

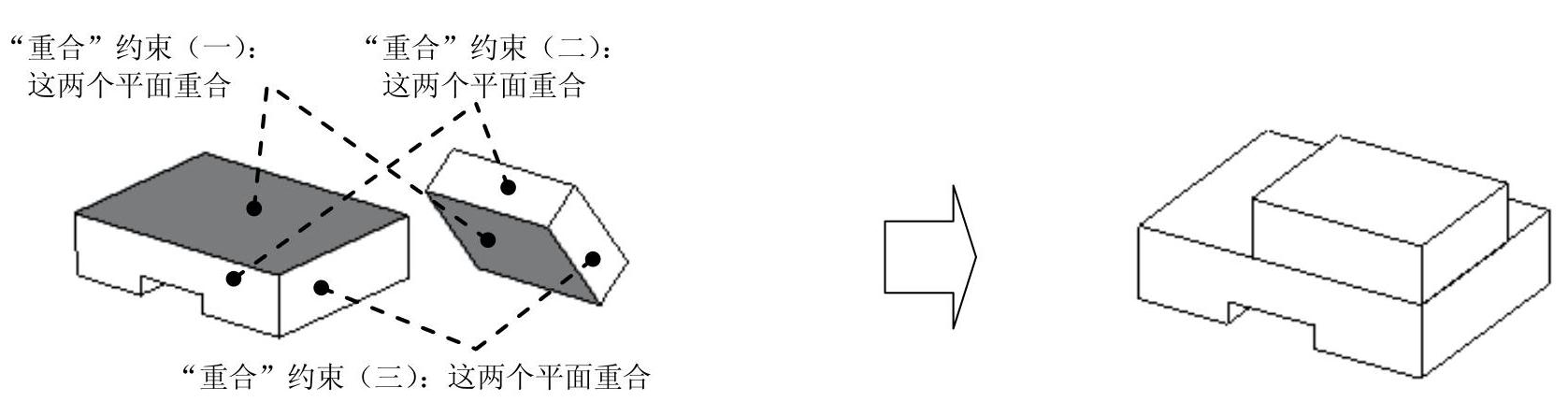

图3.8.1 创建刚性(Rigid)连接

Step5.创建刚性连接。

(1)在连接列表中选取978-7-111-42656-1-Chapter03-142.jpg选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的978-7-111-42656-1-Chapter03-143.jpg选项卡。(www.daowen.com)

(2)定义“重合”约束(一)。在978-7-111-42656-1-Chapter03-144.jpg下拉列表中选择978-7-111-42656-1-Chapter03-145.jpg选项,选取图3.8.1所示的两个平面为“重合”约束(一)的参考,此时978-7-111-42656-1-Chapter03-146.jpg界面如图3.8.2所示。

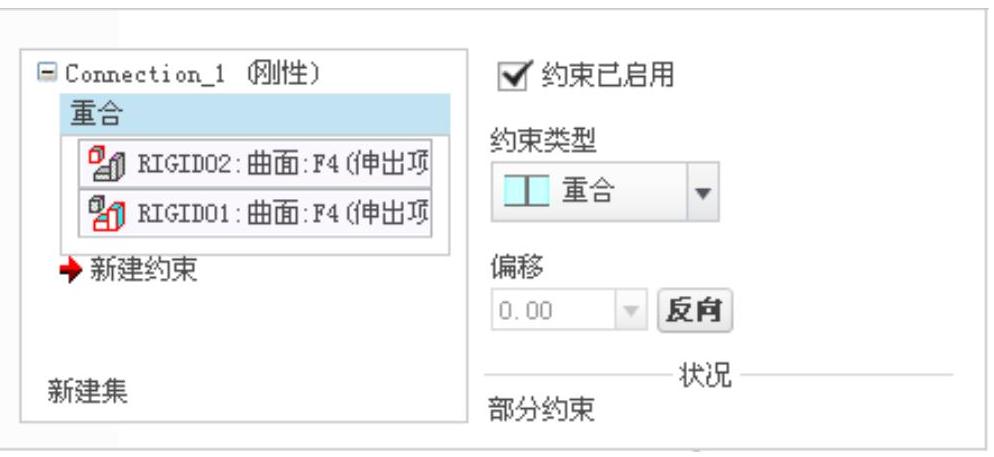

图3.8.2 “重合”约束(一)

(3)定义“重合”约束(二)。在978-7-111-42656-1-Chapter03-148.jpg界面中单击978-7-111-42656-1-Chapter03-149.jpg,在978-7-111-42656-1-Chapter03-150.jpg下拉列表中选择978-7-111-42656-1-Chapter03-151.jpg选项,选取图3.8.1中的两个平面为“重合”约束(二)的参考。

(4)定义“重合”约束(三)。参考步骤(3)选取图3.8.1中的两个平面为“重合”约束(三)的参考。

Step6.单击操控板中的978-7-111-42656-1-Chapter03-152.jpg按钮,完成刚性连接的创建。

Step7.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-153.jpg,尝试拖动零件rigid02,验证刚性连接。

Step8.保存机构模型。
