球连接的元件在约束点上可以沿任何方向相对于附着元件旋转。球连接只能是一个点对齐约束。球连接提供三个旋转自由度,没有平移自由度。
举例说明如下:
Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.06\。
Step2.新建文件。新建一个装配模型,命名为ball_asm,选取模板。
Step3.引入第一个元件ball01.prt,并使用约束完全约束该元件。
Step4.引入第二个元件ball02.prt,并将其调整到图3.6.1所示的位置。
Step5.创建球连接。
(1)在连接列表中选取选项,此时系统弹出“元件放置”操控板,单击操控板菜单中的
选项卡。
(2)定义“点对齐”约束。分别选取图3.6.1所示的两个点为“点对齐”约束参考;此时界面如图3.6.2所示。

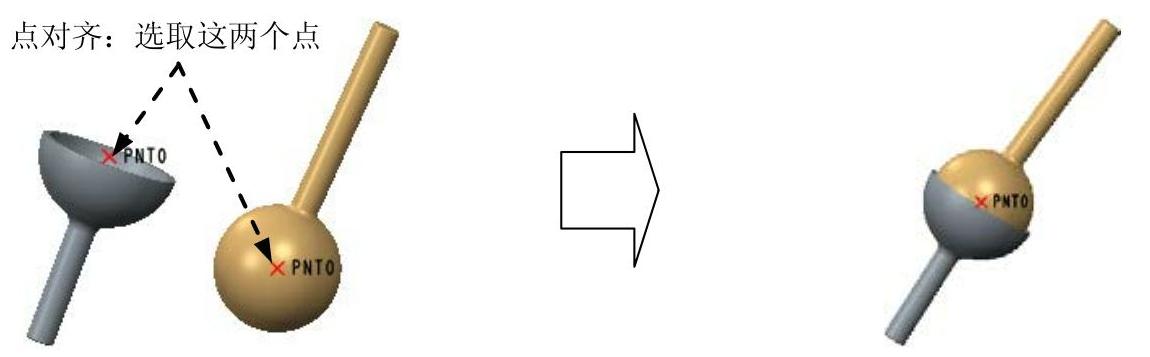

图3.6.1 创建球(Ball)连接
(3)设置圆锥轴参考。在界面中单击
选项,选取图3.6.3所示的两条轴线为圆锥轴参考。
(www.daowen.com)

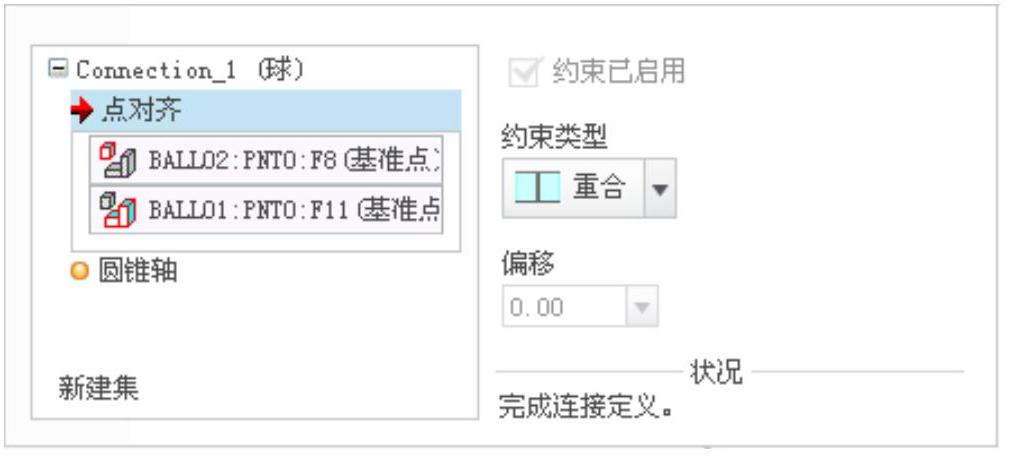

图3.6.2 “点对齐”约束参考

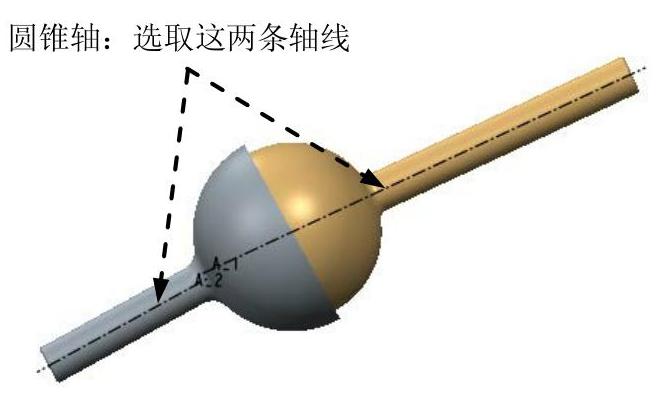

图3.6.3 设置圆锥轴参考
(4)设置圆锥开放角度。在图3.6.4所示的界面右侧的
的文本框中输入值60,并按Enter键确认,单击
按钮,如图3.6.5所示。

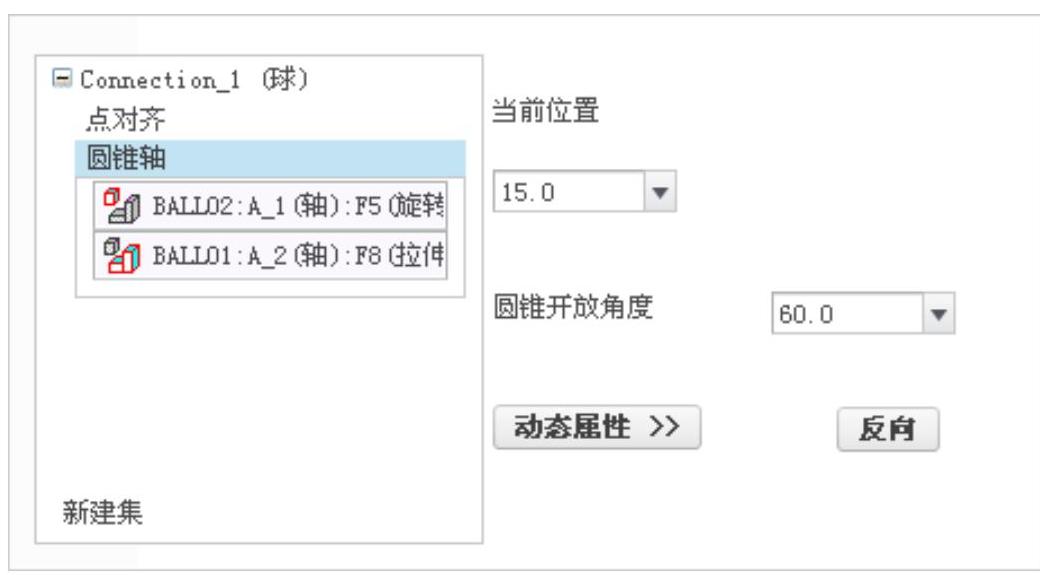

图3.6.4 放置界面

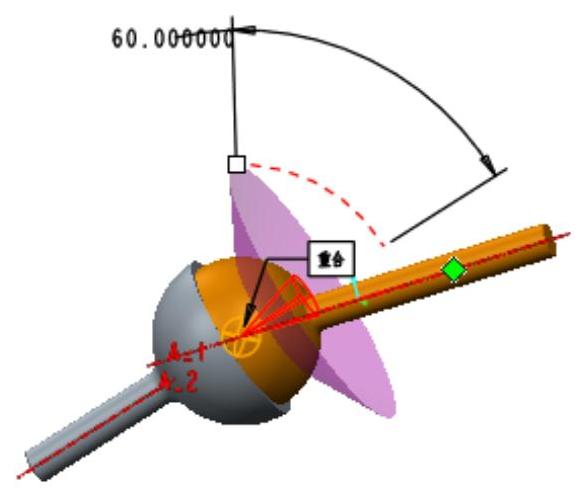

图3.6.5 设置圆锥开放角度
Step6.单击操控板中的按钮,完成球连接的创建。
Step7.拖动验证。单击“拖动元件”按钮,拖动零件ball02,验证球连接。
Step8.再生机构模型,然后保存机构模型。
