销(Pin)连接的使用及注意事项

时间:2023-06-16 理论教育 版权反馈
【摘要】:销连接是最基本的连接类型,销连接的连接元件可以绕轴线转动,但不能沿轴线平移。销连接需要选取一组轴线、边线或柱面设置轴对齐约束,以定义销连接的旋转轴;还需要一个平面配对(对齐)约束或点对齐约束,以限制连接元件沿轴线的平移。销连接提供一个旋转自由度,没有平移自由度。图3.2.1 “元件放置”操控板定义“轴对齐”约束。分别选取图3.2.2中的两个平面为“平移”约束的参考,此时界面如图3.2.3所示。

销(Pin)连接的使用及注意事项

销连接是最基本的连接类型,销连接的连接元件可以绕轴线转动,但不能沿轴线平移。销连接需要选取一组轴线、边线或柱面设置轴对齐约束,以定义销连接的旋转轴;还需要一个平面配对(对齐)约束或点对齐约束,以限制连接元件沿轴线的平移。销连接提供一个旋转自由度,没有平移自由度。

举例说明如下:

Step1.将工作目录设置至D:\creo2.16\work\ch03\ch03.02\。

Step2.新建文件。新建一个装配模型,命名为pin_asm,选取978-7-111-42656-1-Chapter03-14.jpg模板。

Step3.引入第一个零件。单击978-7-111-42656-1-Chapter03-15.jpg功能选项卡978-7-111-42656-1-Chapter03-16.jpg区域中的“组装”按钮978-7-111-42656-1-Chapter03-17.jpg,选择模型文件shaft.prt,然后单击978-7-111-42656-1-Chapter03-18.jpg按钮。

Step4.完全约束放置第一个零件。在“元件放置”操控板中单击978-7-111-42656-1-Chapter03-19.jpg按钮,在978-7-111-42656-1-Chapter03-20.jpg下拉列表中选择978-7-111-42656-1-Chapter03-21.jpg选项,单击操控板中的978-7-111-42656-1-Chapter03-22.jpg按钮。

Step5.引入第二个零件。单击978-7-111-42656-1-Chapter03-23.jpg功能选项卡978-7-111-42656-1-Chapter03-24.jpg区域中的“组装”按钮978-7-111-42656-1-Chapter03-25.jpg,打开名为bush.prt的零件。

Step6.创建销连接。

(1)在“元件放置”操控板的机械连接约束列表中选择978-7-111-42656-1-Chapter03-26.jpg选项,如图3.2.1所示。

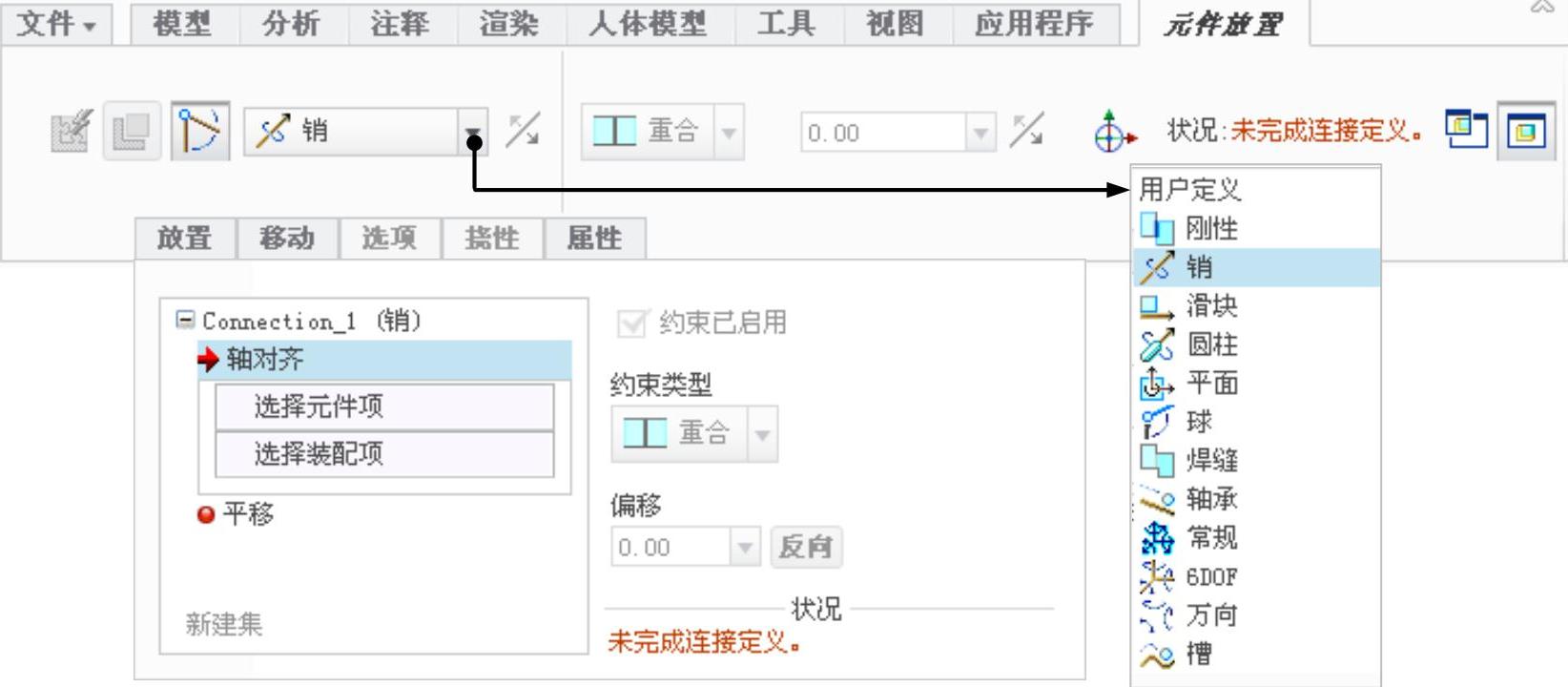

图3.2.1 “元件放置”操控板

(2)定义“轴对齐”约束。单击操控板中的978-7-111-42656-1-Chapter03-28.jpg按钮,分别选取图3.2.2中的两条轴线为“轴对齐”约束参考。

(3)定义“平移”约束。分别选取图3.2.2中的两个平面为“平移”约束的参考,此时978-7-111-42656-1-Chapter03-29.jpg界面如图3.2.3所示。

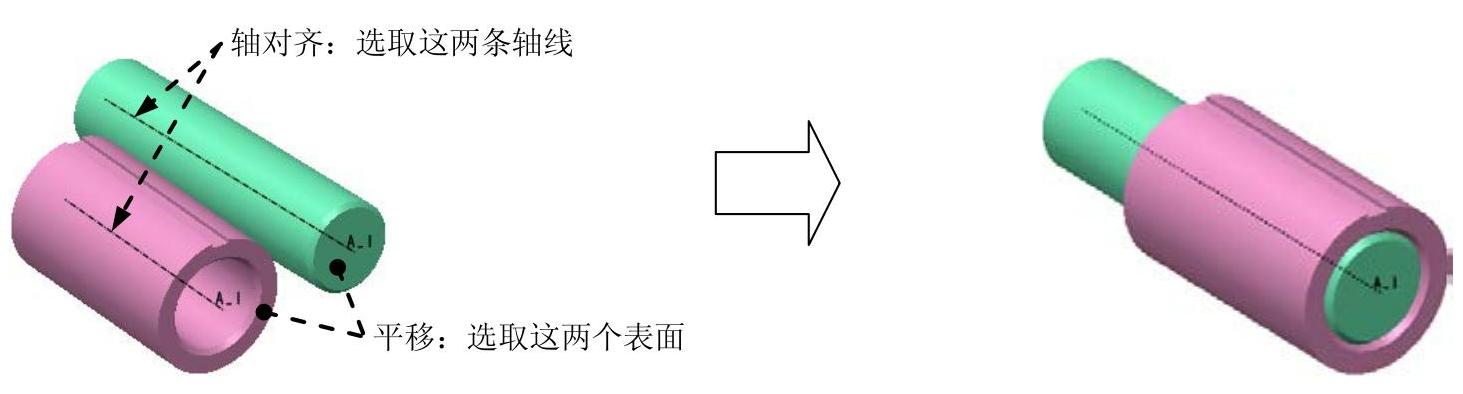

图3.2.2 创建“销(Pin)”连接

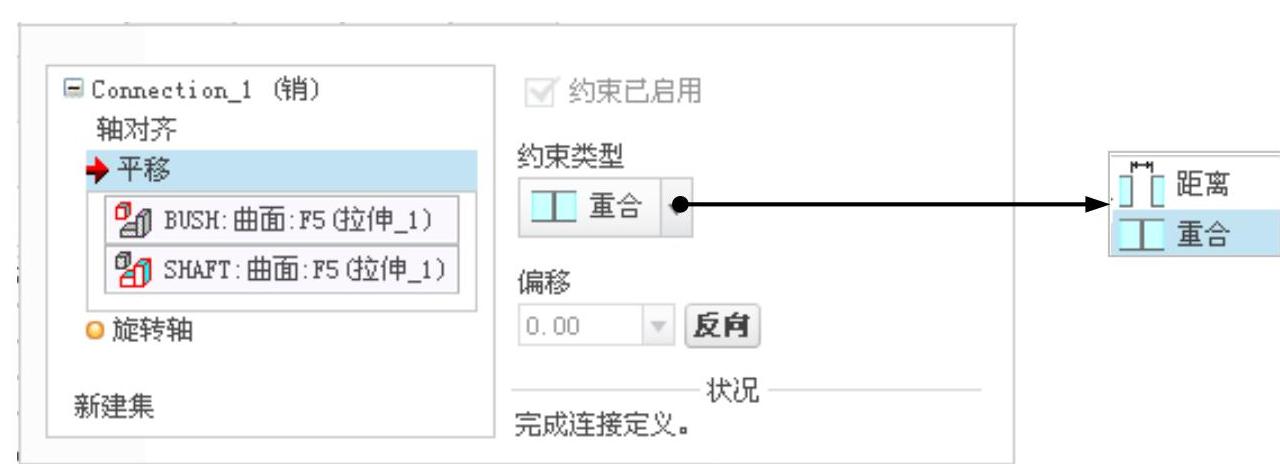

图3.2.3 “放置“界面

说明:在图3.2.3所示的978-7-111-42656-1-Chapter03-32.jpg界面中单击978-7-111-42656-1-Chapter03-33.jpg按钮,可以反转轴对齐和面对齐的方向;在978-7-111-42656-1-Chapter03-34.jpg区域的下拉列表中选择978-7-111-42656-1-Chapter03-35.jpg选项,可以在978-7-111-42656-1-Chapter03-36.jpg文本框中设置978-7-111-42656-1-Chapter03-37.jpg约束中两平面的平行距离。

(4)设置旋转轴参考。在图3.2.3所示的978-7-111-42656-1-Chapter03-38.jpg界面中单击978-7-111-42656-1-Chapter03-39.jpg选项,选取图3.2.4所示的两个平面(shaft中的基准平面RIGHT和bush中的基准平面RIGHT)为旋转轴参考,如图3.2.5所示。

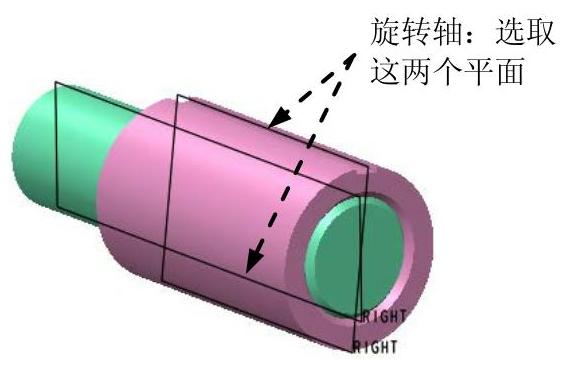

图3.2.4 设置旋转轴参考(www.daowen.com)

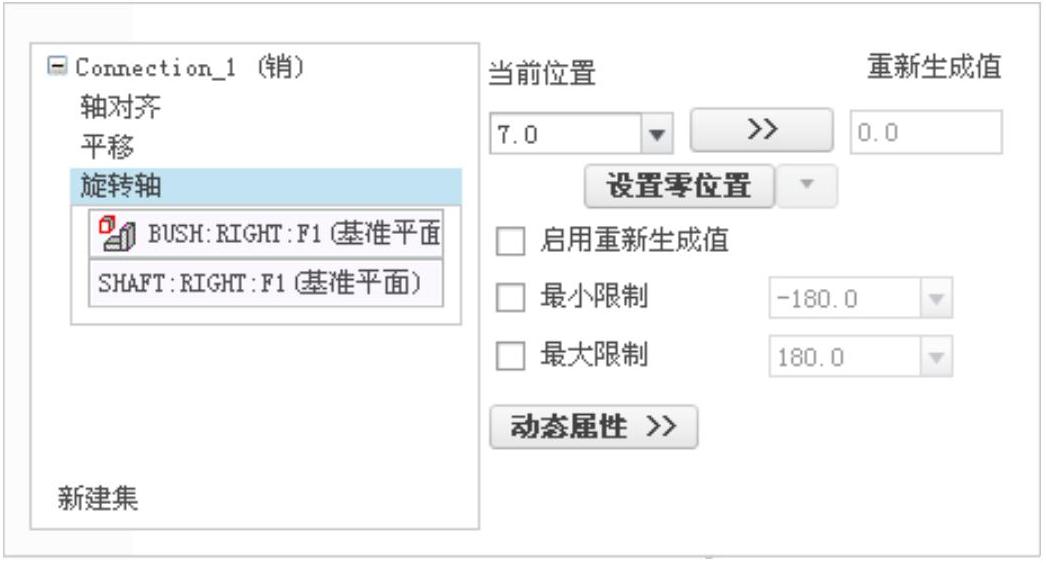

图3.2.5 设置旋转轴参考

(5)设置位置参数。在978-7-111-42656-1-Chapter03-42.jpg界面右侧978-7-111-42656-1-Chapter03-43.jpg区域下的文本框中输入值0,并按Enter键确认;选中978-7-111-42656-1-Chapter03-44.jpg复选框

图3.2.5所示的978-7-111-42656-1-Chapter03-45.jpg界面中的部分选项说明如下:

978-7-111-42656-1-Chapter03-46.jpg:根据旋转轴参考平面设置约束的位置值,当两参考平面重合且法向相同时,位置值为0,输入位置值并按Enter键,该值立即生效。

978-7-111-42656-1-Chapter03-47.jpg:设置每次自动更新模型时的位置值,具体操作方法是在978-7-111-42656-1-Chapter03-48.jpg文本框中输入值后,单击978-7-111-42656-1-Chapter03-49.jpg按钮。

978-7-111-42656-1-Chapter03-50.jpg:将当前位置值指定为零位置,单击该按钮后978-7-111-42656-1-Chapter03-51.jpg文本框将显示0,而模型位置并无变化。

978-7-111-42656-1-Chapter03-52.jpg:选中该复选框,每次再生模型时的位置均为978-7-111-42656-1-Chapter03-53.jpg

978-7-111-42656-1-Chapter03-54.jpg:选中该复选框,可以在其后的文本框中输入机构的最小限制位置,当机构运行位置超出此范围时,系统会停止机构运行并提出警告。

978-7-111-42656-1-Chapter03-55.jpg:选中该复选框,可以在其后的文本框中输入机构的最大限制位置,当机构运行位置超出此范围时,系统会停止机构运行并提出警告。

978-7-111-42656-1-Chapter03-56.jpg:单击该按钮,可以在图3.2.6所示的界面中设置当前连接的恢复系数摩擦系数

●在978-7-111-42656-1-Chapter03-57.jpg界面中单击当前定义的连接978-7-111-42656-1-Chapter03-58.jpg,将显示图3.2.7所示的连接编辑界面,可以在该界面中进行启用/禁用当前连接,修改连接名称(集名称),修改连接类型,反转旋转方向等操作;右击978-7-111-42656-1-Chapter03-59.jpg,可以将当前连接删除或另存。

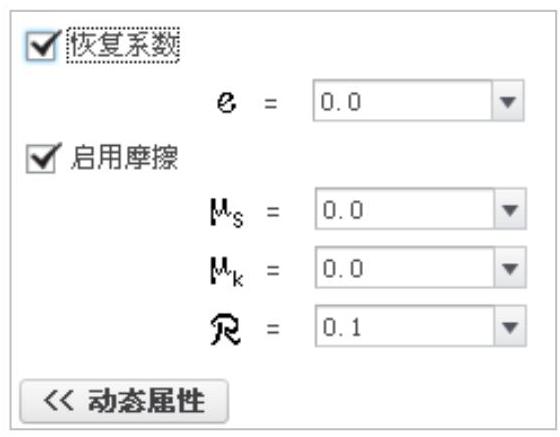

图3.2.6 设置动态属性

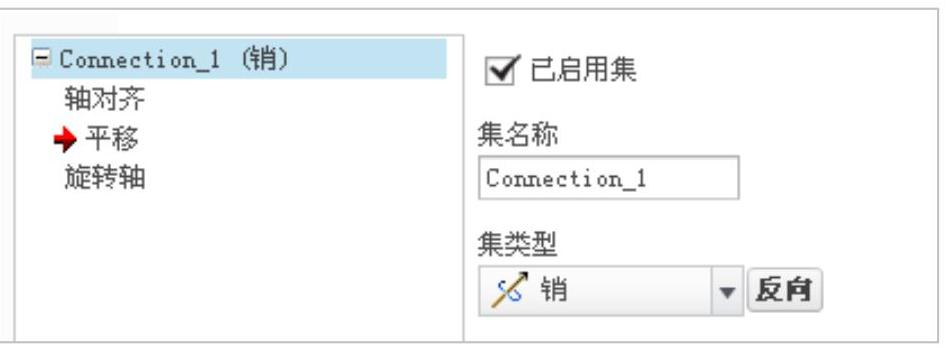

图3.2.7 连接编辑界面

Step7.单击操控板中的978-7-111-42656-1-Chapter03-62.jpg按钮,完成销连接的创建。

Step8.拖动验证。单击“拖动元件”按钮978-7-111-42656-1-Chapter03-63.jpg,拖动零件bush,验证销连接。

Step9.再生机构模型,然后保存机构模型。
