1.应用

安全继电器的级联用于多个串联连接的安全继电器的释放。采用这种级联方式，可以将多个安全功能逻辑地连接在一个公用的关停路径上。与此同时，也可以创建多个使能回路（安全输出回路），选择性地关停驱动单元。

参见“第2章第2.2节典型安全控制技术级联”部分的内容。

2.设计（见图4-125）

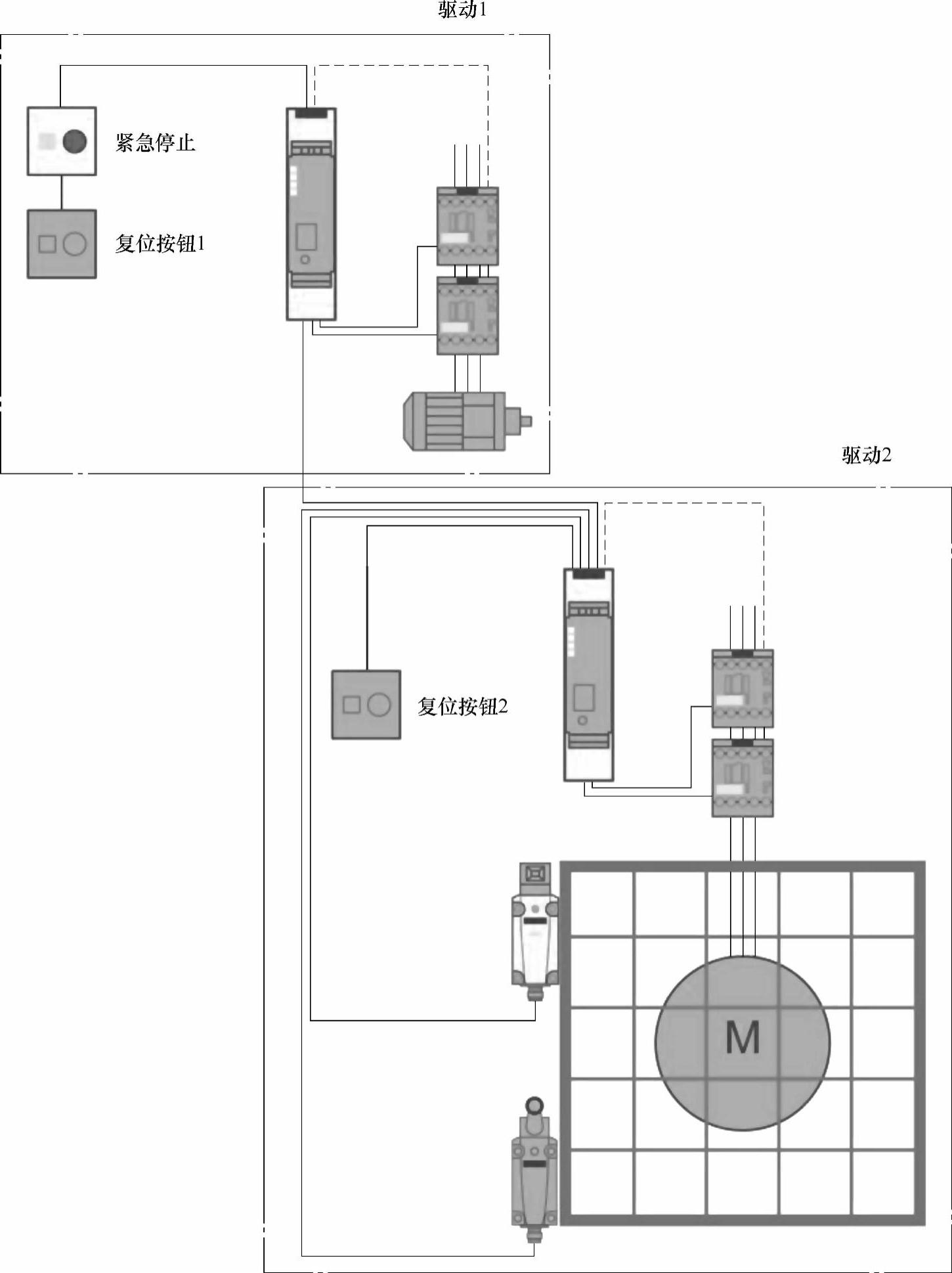

图4-125 级联功能

3.工作原理

图4-125中所示的两个安全继电器通过级联的方式连接在一起。这里需要说明的是，如果“复位按钮1”所示区域的安全继电器监测到所连接的紧急停止控制装置被按下，则“复位按钮1”和“复位按钮2”所控制的所有的执行器都将被关停。这是因为，“复位按钮1”所示区域的安全继电器通过使能回路（即安全输出回路），不但影响本区域的执行器的工作状态，其中的某一个使能信号（安全输出信号）也可以作为“复位按钮2”所示区域的安全继电器的一个安全输入信号（一个保持安全输出的条件），从而影响了所有区域的执行器的工作状态。可达到的最高安全等级（见图4-126）。

与此相反，如果图4-125中所示的“复位按钮2”区域的防护罩被打开，将仅仅关停与其相关的执行器，不会影响到“复位按钮1”区域的执行器的工作状态。

(www.daowen.com)

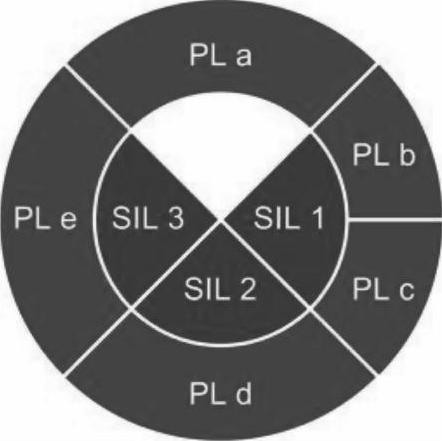

图4-126 最高安全等级

如果紧急停止命令是由较高层级的安全继电器发出的，则必须按下“复位”按钮才能重新启动其较低层级的安全继电器。“全局复位按钮”（或称为“总复位按钮”）的设置必须确保所有的危险区域都可以通过这个复位按钮进行“复位”。

4.安全组件（见表4-35）

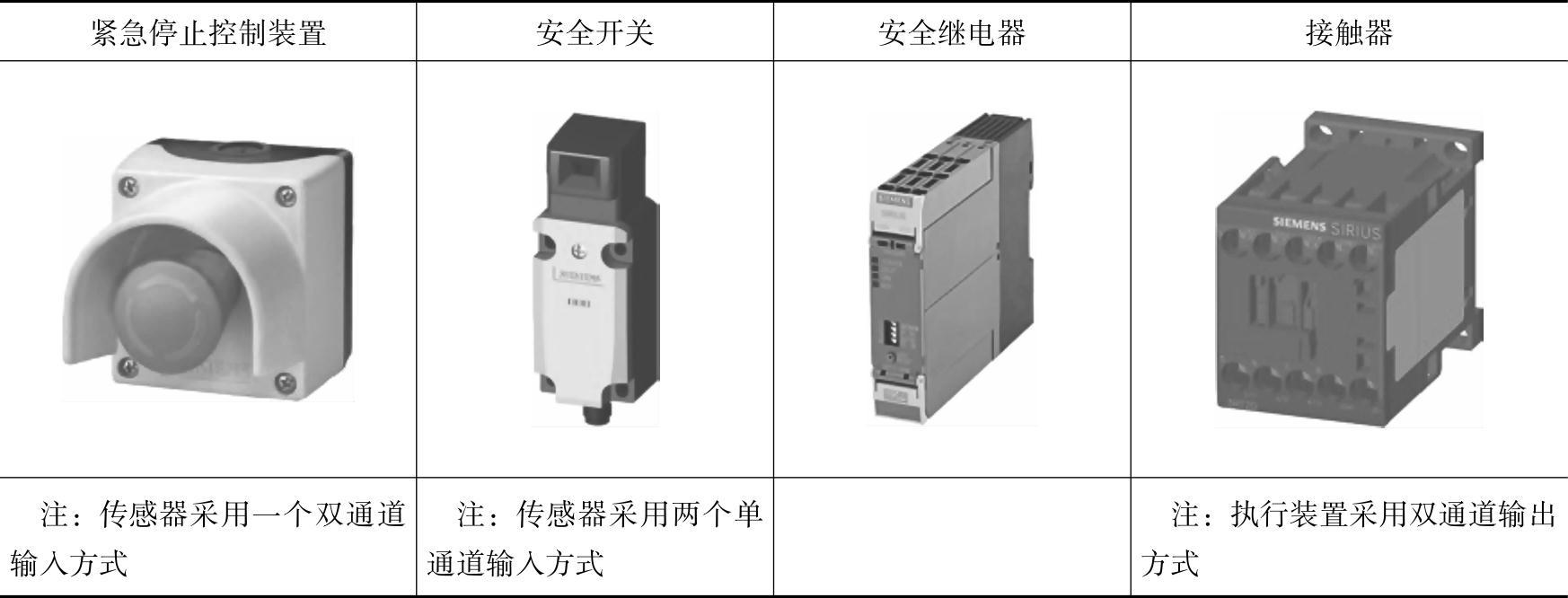

表4-35 安全组件

5.安全功能的计算

通过安全评价工具（Safety Evaluation Tool，SET），可以对于上述的应用进行验证。

（http：//support.automation.siemens.com/WW/view/en/77282496）
