1.应用

对于要求同时关停一个以上传动装置（例如，进给刀架、机床主轴、抽吸泵等）的安全需求，可以通过安全输出扩展模块所提供的额外的使能回路（即安全输出回路）来实现。

2.设计（见图4-123）

3.工作原理

安全继电器对采用了一个双通道输入方式的紧急停止控制装置进行监测。一旦紧急停止控制装被按下，安全继电器和安全输出扩展模块将采用安全方式断开使能回路（即安全输出回路处于断开状态），从而断开所连接的接触器，使电动机关停。最高安全等级（见图4-124）。

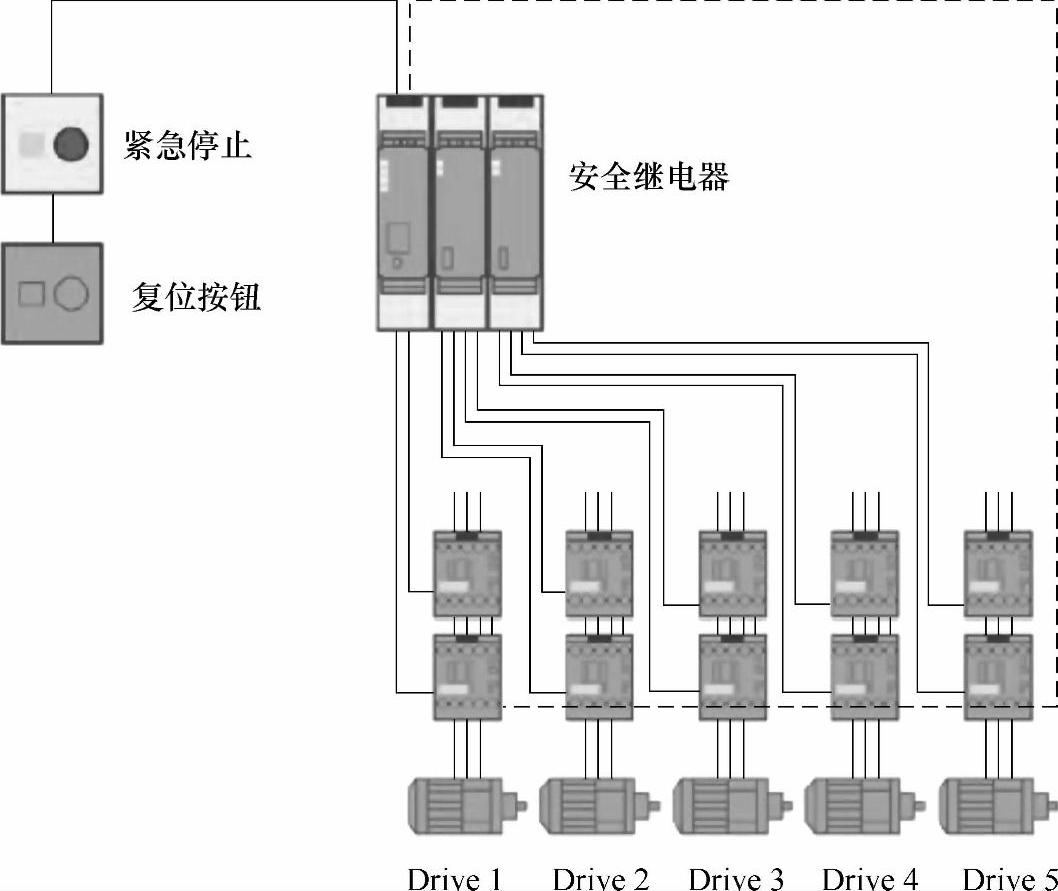

图4-123 总急停功能

如果紧急停止控制装置已释放至高位状态（即释放状态），且此时全部执行器（如带有强制断开结构的接触器）的反馈回路也已经闭合，则可以按下“复位”按钮重新起动机器。

按下一个紧急停止装置，可能通过安全继电器的安全输出点使得多台机器实现停机。但无论什么时候，每一个驱动装置的关停都代表着一个单独的安全功能，每一个安全功能都需要根据风险评估及风险减小的原则进行单独的风险评估，并依据风险评估的结果，进行必要的安全控制回路的设计。(www.daowen.com)

4.安全组件（见表4-34）

5.安全功能的计算

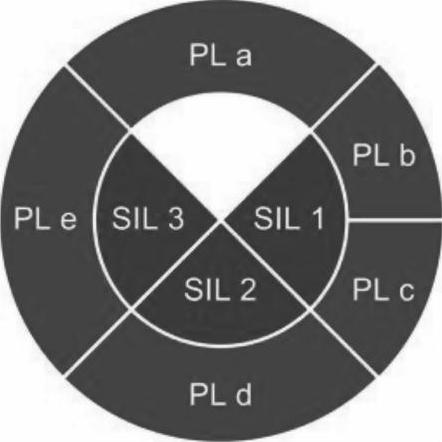

图4-124 最高安全等级

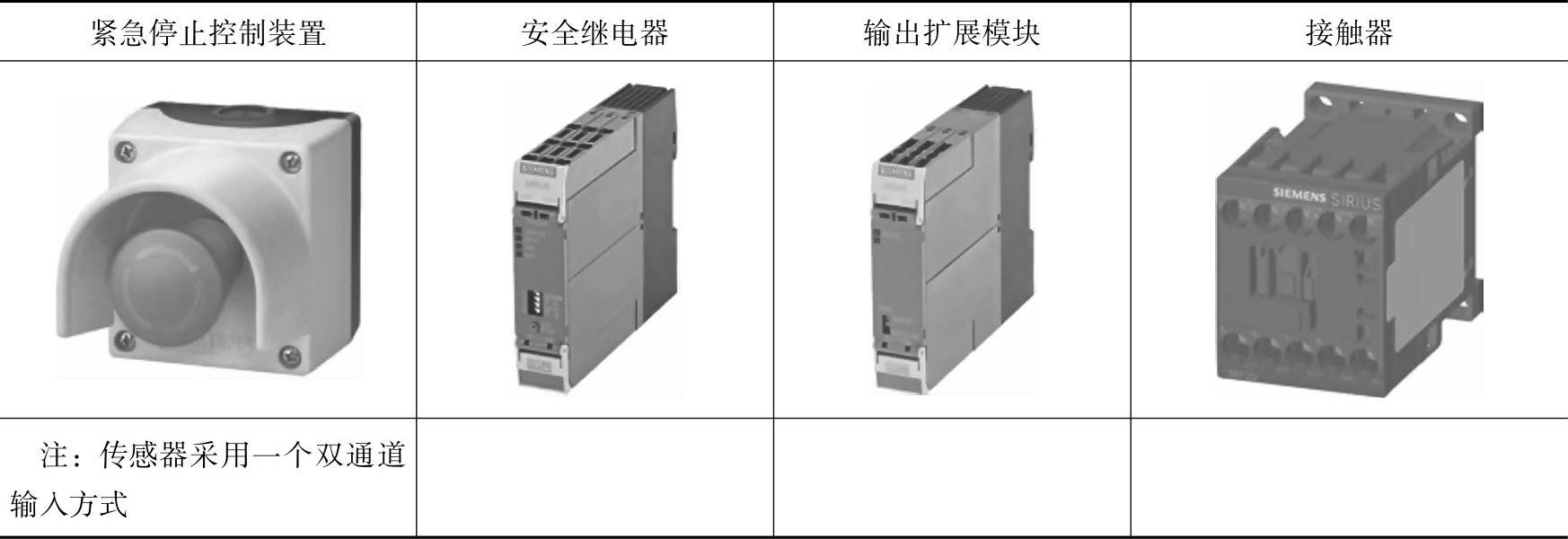

表4-34 安全组件

通过安全评价工具（Safety Evaluation Tool，SET），可以对于上述的应用进行验证。

（http：//support.automation.siemens.com/WW/view/en/74563681）
