1.应用

需要实现针对开放式危险区域的门禁功能时，可以采用例如光幕等所谓的非接触式防护装置。光束被中断时，安全评估装置监测到信号高低电平的变化，切断所连接的执行装置，从而可靠地实现停机。

2.设计（见图4-77）

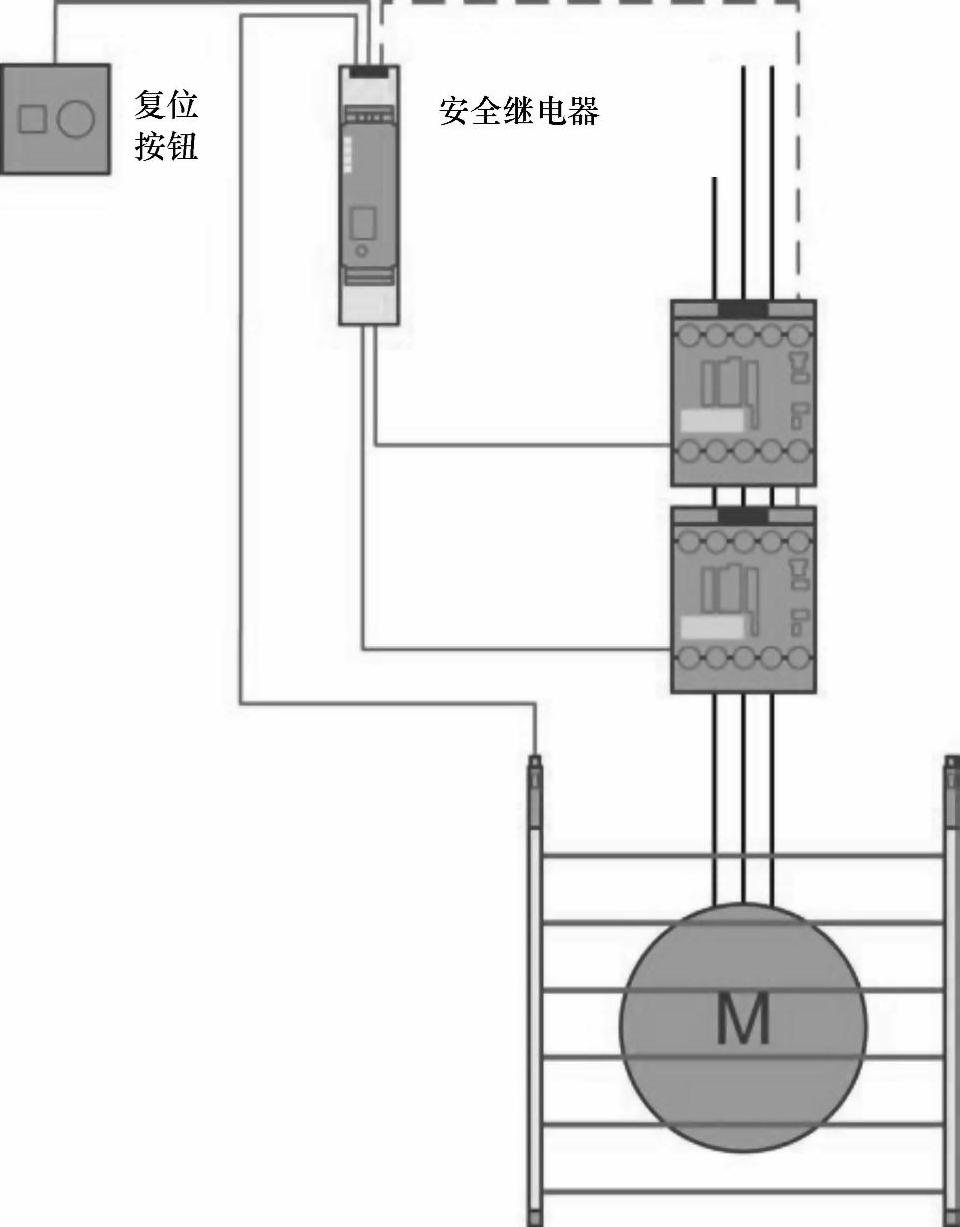

图4-77 安全光幕的功能

3.工作原理

光幕由一个发射单元和一个接收单元组成。发射单元和接收单元之间的区域即是保护区域。

电敏防护装置ESPE（例如安全光幕）的输出信号OSSD1和OSSD2的信号电平的高低变化，将由安全评估装置（如安全继电器）对其进行评估。最高安全等级（见图4-78）。

如果光束被阻断，则这两个输出将被切断，即信号电平将由高电平转变为低电平；与此同时，安全评估装置（如安全继电器）开始动作并断开使能回路（即安全输出回路处于闭合状态），并以安全的方式断开所连接的接触器。

如果电敏防护装置ESPE（例如安全光幕）未被中断，且反馈回路已经闭合，则可以重新起动设备。机器启动操作可以采用自动方式，也可以按下“复位”按钮启动，视具体应用而定。

4.安全组件（见表4-19）

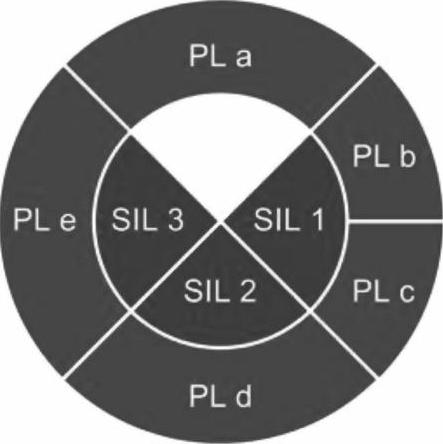

图4-78 最高安全等级

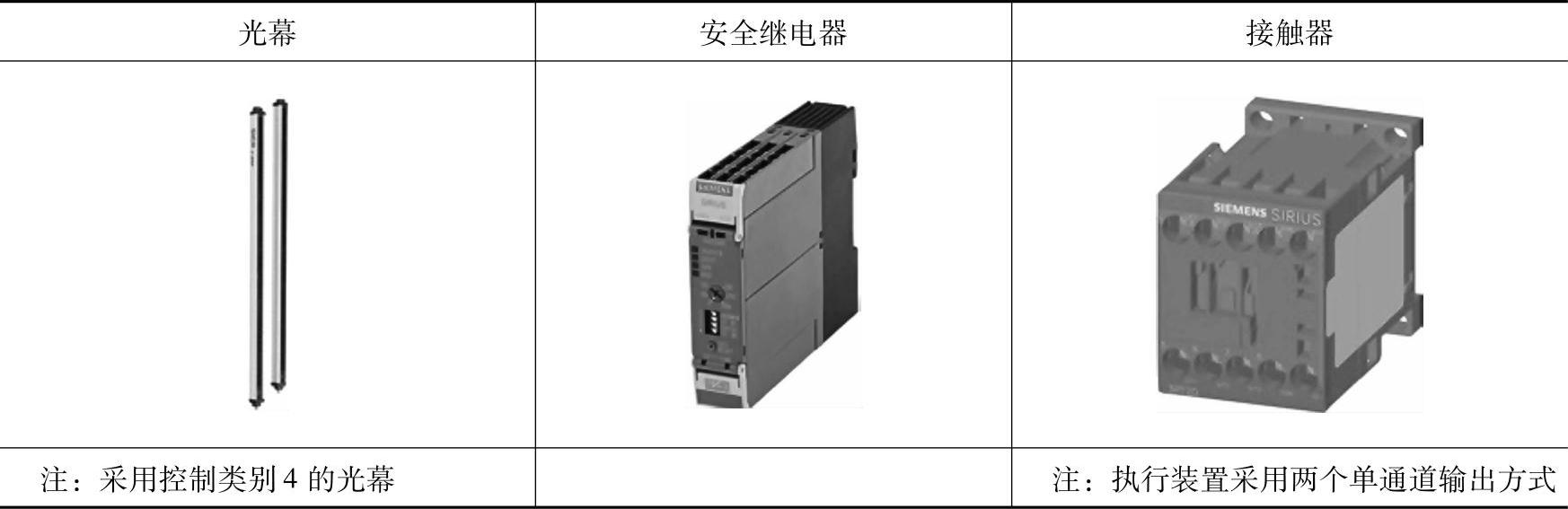

表4-19 安全组件

5.安全功能的计算(www.daowen.com)

通过安全评价工具（Safety Evaluation Tool，SET），可以对于上述的应用进行验证。

（http：//support.automation.siemens.com/WW/view/en/73136329）

6.应用示例

注：

1.示例中的安全继电器未指明具体品牌和型号，但尽量选取有代表性的型号。

2.示例中必须采用强制断开结构设计的执行装置（如接触器）。

3.实际使用中，使用者必须参考安全继电器生产厂商提供的有关安装、调试、应用方面的技术手册，再确定具体的接线方式。

4.安全继电器上电前，必须确认连接方式的正确性。

5.示例中所示的连接方法经常被应用在相对而言安全技术要求较高的应用场合。

6.在下面的示例中，安全继电器的工作方式通过DIP开关进行设定，但这个步骤需要在安全继电器上电之前完成。

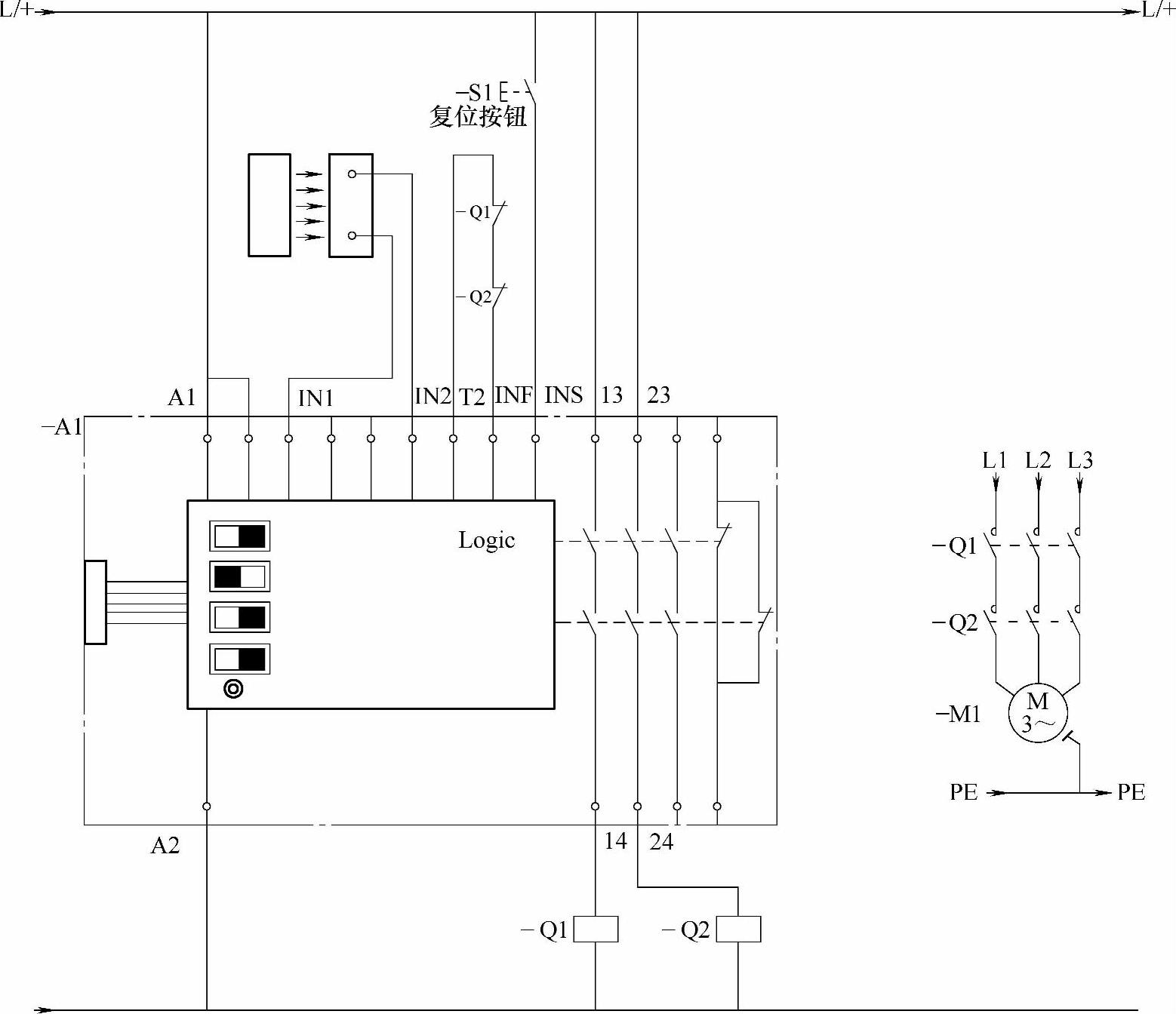

在图4-79中，当安全光幕的任何一束光束被遮挡，安全光幕的OSSD1和OSSD2的信号电平将由高电平转变为低电平。安全继电器-A1监测到安全光幕信号电平的变化，切断所有的安全输出，使得受控装置-M1可靠停止运行。

图4-79 安全光幕应用示例

安全光幕没有遮蔽物时，手动按下“复位”按钮-S1后，则安全继电器-A1的全部安全输出将保持闭合的状态，从而使受控设备-M1重新投入运行。
