1.应用

防护门经常被用来隔离危险区域。防护门监测功能通常用于位置监测，以及必要时关闭危险源所在的区域。如果断开电源后的机器仍然存在一定的危险性，那么可以采用制动器防止某个时间段进入危险区域。

2.设计（见图4-63）

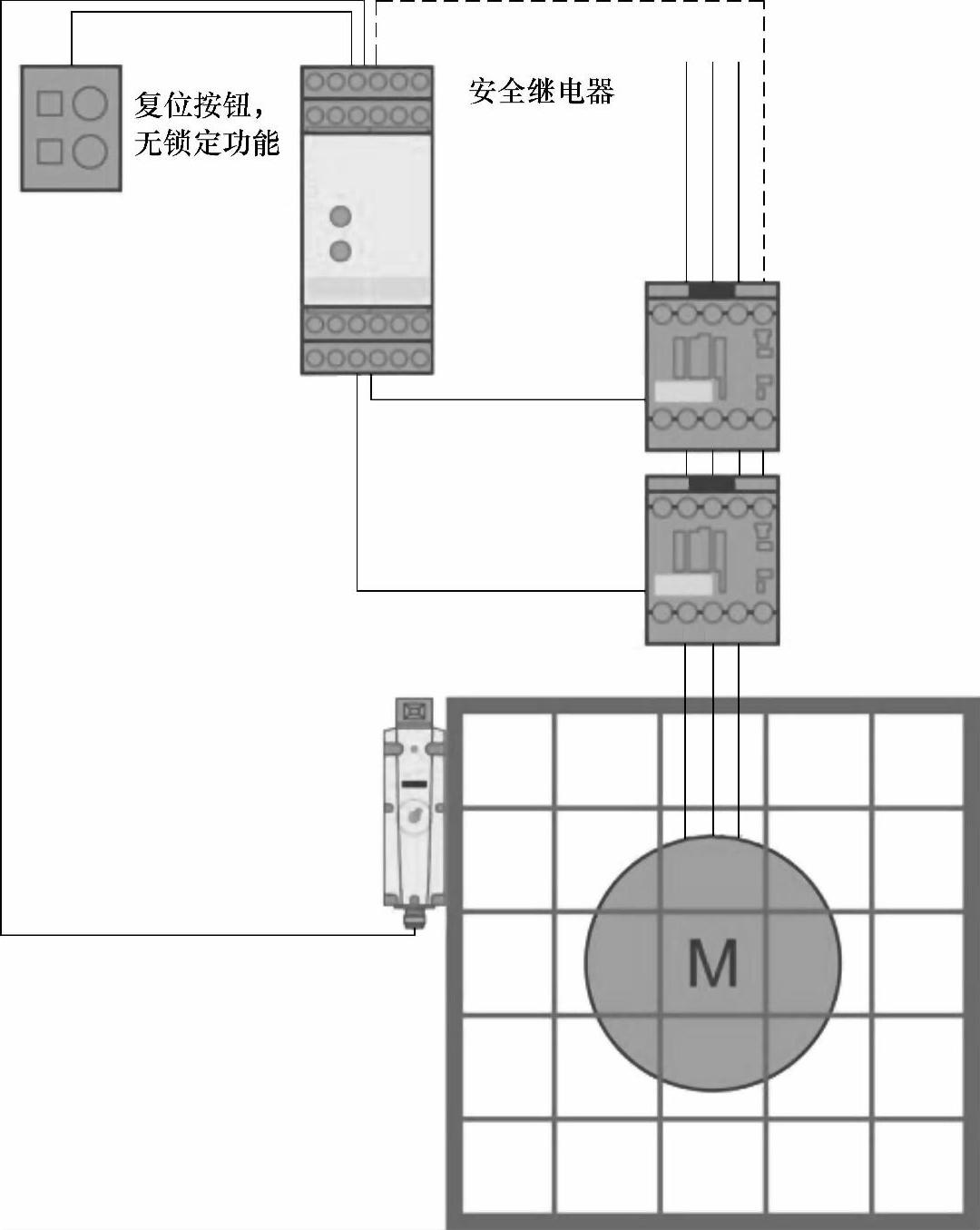

图4-63 防护门功能

3.工作原理

采用一个安全开关监测防护门的位置。除此之外，还采用一个安全开关锁定该防护门。

用来解除该防护门锁定状态的指令发出后，安全继电器开始动作并断开使能回路（即安全输出回路处于闭合状态），以安全的方式断开所连接的接触器。设定的时间结束后，闭锁机构被解锁。如果门已经关闭且被锁定，且反馈回路已经闭合，则可以按下“复位”按钮再次接通所连接的接触器和使能回路（即安全输出回路处于闭合状态）。可达到的最高安全等级（见图4-64）。

“防护门监测”安全功能和“防护门闭锁机构”安全功能的设计安全等级最高可达SIL2或PLd。

图4-64 最高安全等级

考虑到某些故障不可能发生，仅采用一个带/不带闭锁机构的安全开关，就可以实现安全等级SIL2或PLd。更多信息，请参阅后文。

4.安全组件（见表4-17）(www.daowen.com)

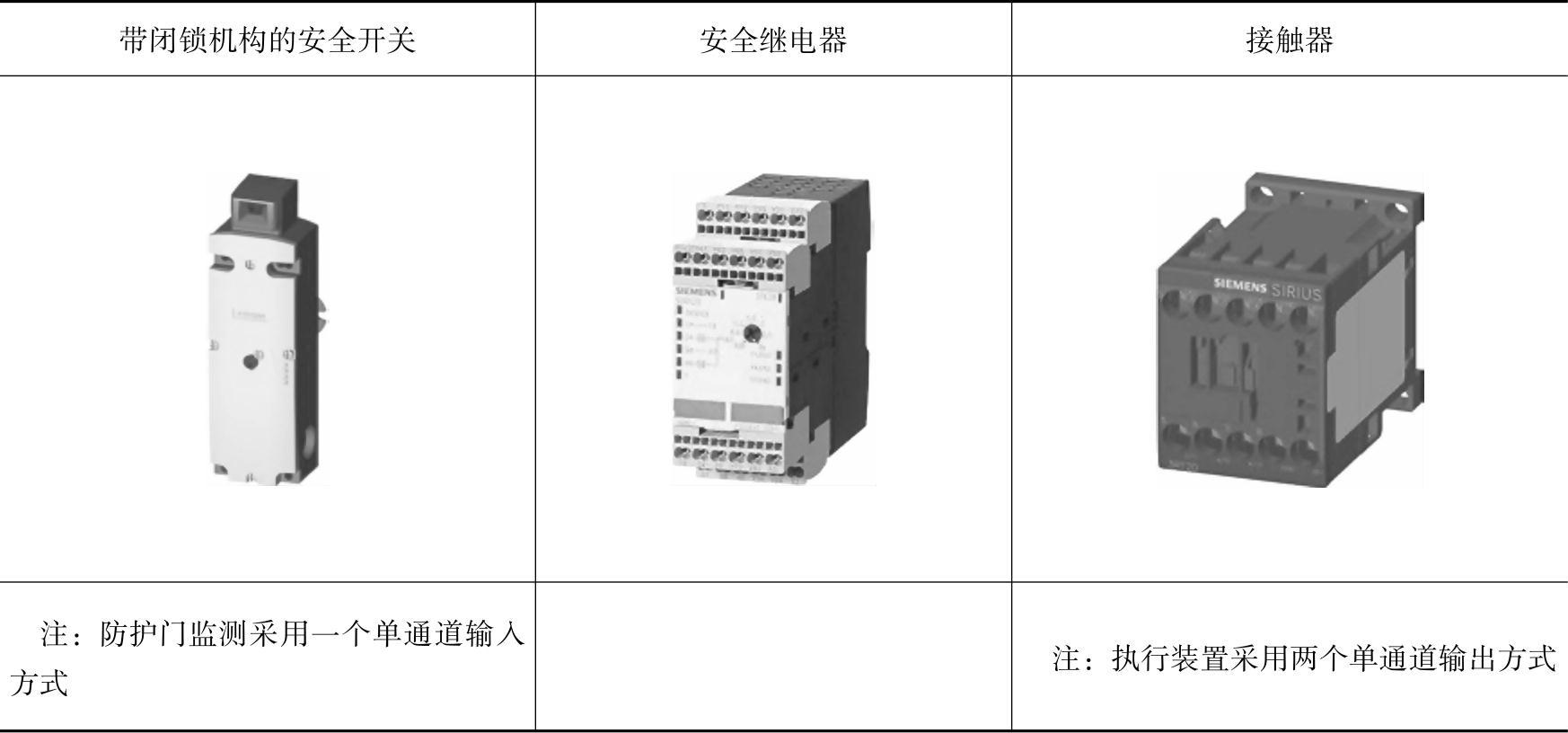

表4-17 安全组件

5.安全功能的计算

通过安全评价工具（Safety Evaluation Tool，SET），可以对于上述的应用进行验证。

（http：//support.automation.siemens.com/WW/view/en/73136328）

6.应用示例

注：

1.示例中的安全继电器未指明具体品牌和型号，但尽量选取有代表性的型号。

2.示例中必须采用强制断开结构设计的执行装置（如接触器）。

3.实际使用中，使用者必须参考安全继电器生产厂商提供的有关安装、调试、应用方面的技术手册，再确定具体的接线方式。

4.安全继电器上电前，必须确认连接方式的正确性。

5.示例中所示的连接方法经常被应用在相对而言安全技术要求较高的应用场合。防护门的位置是通过一个安全门开关来监测的（见图4-65）。安全门开关处于闭锁状态时，如果需要打开防护门，需要按下“门解锁”按钮-S4。依照这样的方法进行设计，防护门监控功能和防护门闭锁功能只能达到SIL2或PLd。
