紧急停止控制装置（如急停按钮）是一种用来防止人员、设备和环境受到潜在危险的伤害，且应用很广泛的组件。该组件在出现紧急情况时停止启动操作。本章描述了该安全功能的典型应用。

1.典型应用

在这个应用示例中，我们采用了一个评估单元（如安全继电器）来监测紧急停止控制装置及其强制断开触头的状态。根据标准EN60204-1的停止类别0的要求，紧急停止功能被激活后，评估单元通过安全输出切断所连接的执行器（如带有强制断开触头的接触器、用于控制离合器/制动器的安全双联阀、用于控制危险液压运动的电磁阀或先导阀）。利用“复位”按钮重新启动设备或者对急停切断进行确认之前，需要检查紧急停止控制装置的触头是否已经闭合（即急停按钮处于“释放”的状态），并且执行器是否仍处于断开的状态。

注：

1.必须对传感器的电缆进行保护；必须使用带有强制断开触头的安全传感器，如急停按钮。

2.用于紧急停止功能的装置、功能特点和设计指南，请参阅标准“EN ISO 13850机械安全紧急停止的设计原则”。此外，也必须遵守标准“EN 60204-1机械安全机械的电气设备 第一部分：一般要求”中的相关规定。

3.“紧急停止”并不是降低危险的方法，不能避免或防止危险的产生。

4.“紧急停止”的作用在于出现危险后能避免或减小危险所造成的伤害，是一种补充性的安全功能。当按下“紧急停止”按钮后，电动机的电源必须断开，但不能断开起安全作用的辅助设备或装置，如刀具的动力夹持装置（若有）等。对于某些机器，如机械式压力机或塑料注射成型机，除断开电动机电源外，还必须断开离合器（用安全双联阀控制）或合模液压缸的油路（用电磁阀控制）。(www.daowen.com)

2.串联连接的条件

在实际应用中，经常会遇到同一台机器上有多个紧急停止控制装置（如急停按钮）的应用。

安全等级达到PL e/Cat.4（参考标准ISO 13849-1）或SIL 3（参考标准IEC 62061）时，如果采用的相关措施可以确保不会出现故障，并且不可能出现多个紧急停止控制装置的同时操作，则允许采用串联方式连接多个急停装置（见图4-3）。

当多个急停装置串联在一起时，通过急停装置实现的每个安全停机功能都是一个单独的补充性的安全功能。如果使用的是同一种急停装置，则可以把其中的一个补充性的安全功能视为可以代表全部的补充性的安全功能。

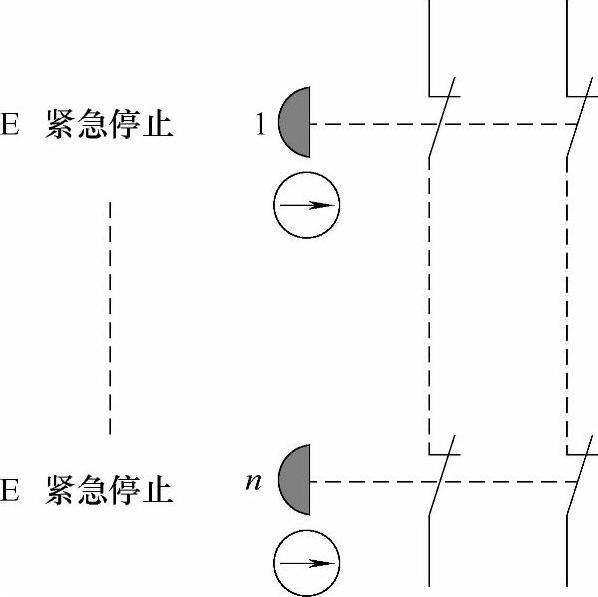

图4-3 急停信号串联
