【摘要】：安全等级高达PL c/Cat.2或SILCL 1的执行器接线图安全等级高达PL e/Cat.4或SILCL 3的执行器接线图图3-39 安全等级PL c/Cat.2或SILCL 1图3-40 安全等级PL c/Cat.4或SILCL 3警告只有使用 安全继电器至控制继电器/接触器的电缆敷设采取了交叉电路保护或P电位短路保护措施，才能实现安全等级PL e/Cat.4或SILCL 3。
注：为实现下述示例中所规定的性能等级/安全完整性等级，必须在相应安全继电器的反馈回路中监控所示执行器。
注：对于容性负载和感性负载，建议设置足够的保护电路，以抑制电磁干扰，提高触头使用寿命。
（1）安全等级高达PL c/Cat.2（ISO 13849-1）或SILCL 1（IEC 62061）的执行器接线图（见图3-39）
（2）安全等级高达PL e/Cat.4（ISO 13849-1）或SILCL 3（IEC 62061）的执行器接线图（见图3-40）

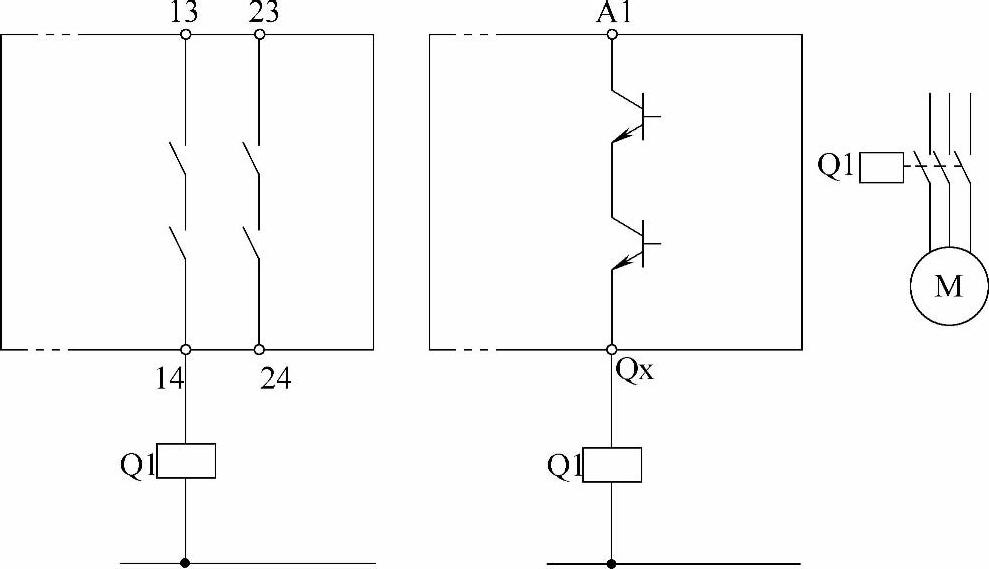

图3-39 安全等级PL c/Cat.2（ISO 13849-1）或SILCL 1（IEC 62061）
(www.daowen.com)

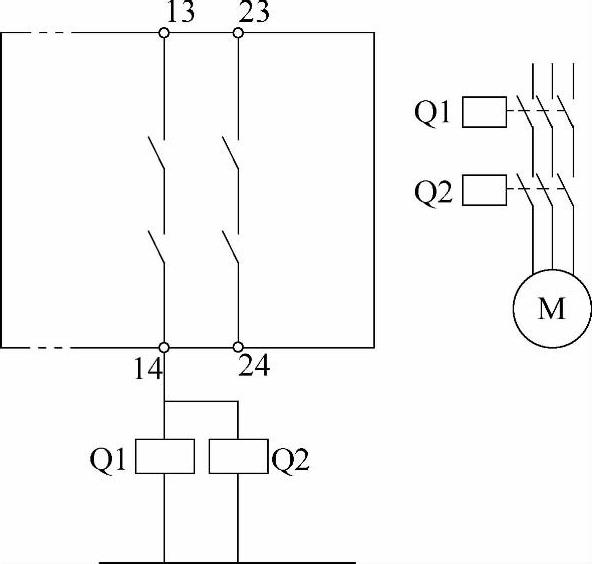

图3-40 安全等级PL c/Cat.4（ISO 13849-1）或SILCL 3（IEC 62061）
警告
只有使用 安全继电器至控制继电器/接触器（Q1和Q2）的电缆敷设采取了交叉电路保护或P电位短路保护措施（如护套电缆或电缆槽），才能实现安全等级PL e/Cat.4（ISO 13849-1）或SILCL 3（IEC 62061）。
（3）安全等级高达PL e/Cat.4（ISO 13849-1）或SILCL 3（IEC 62061）的执行器接线图（见图3-41）

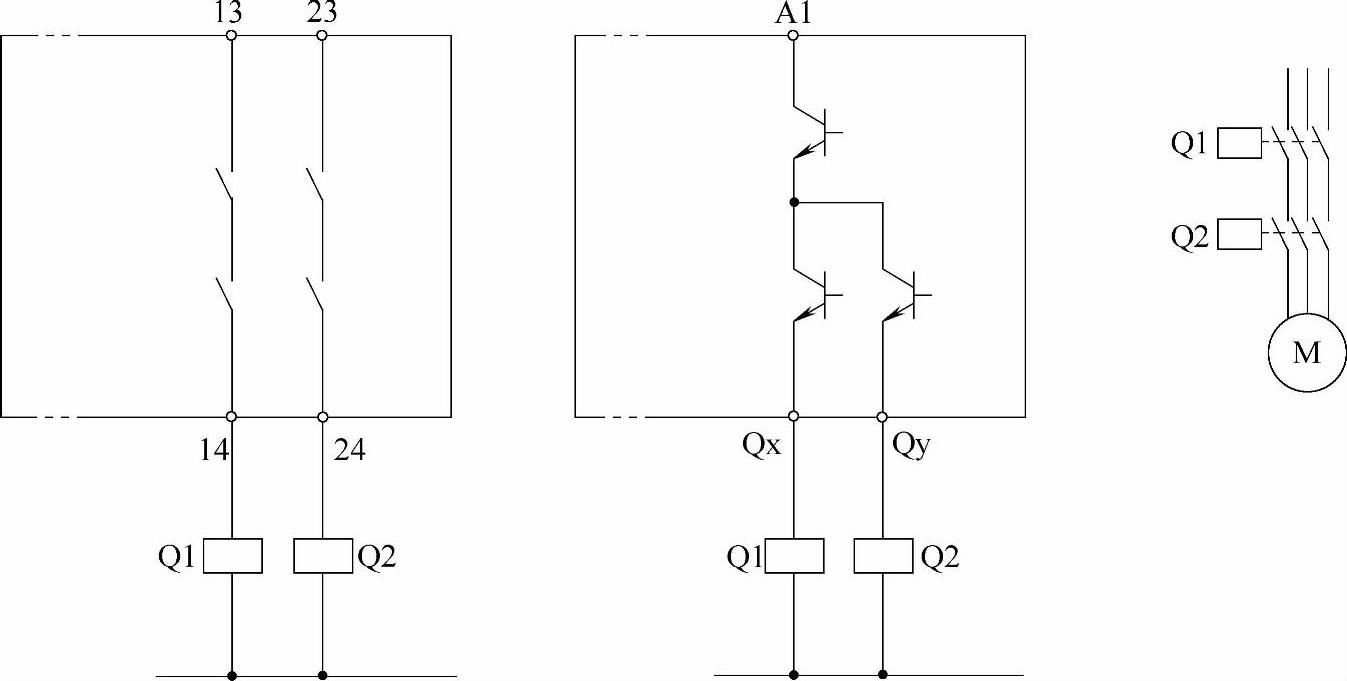

图3-41 安全等级PL e/Cat.4（ISO 13849-1）或SILCL 3（IEC 62061）
