由例7-1和例7-2可以看到，只要找出x和之间的关系，描绘在相平面上，就得到了该系统的相轨迹。作系统的相平面图时，可以利用计算机作图，或者徒手作草图。

徒手绘制相平面草图时有两种方法，即解析法和作图法。作图法有等倾线法和δ法，在此只讲述等倾线法作图，关于δ法作图，可以参阅其他书籍。

1.解析法

解析法一般用于求解简单的或者可以分段线性化的系统微分方程。

应用解析法求取相轨迹方程一般有两种方法:一种是对方程直接进行积分，这只适用于原微分方程可以进行积分的情况。另一种方法是求出x、和t的函数关系，然后从这两个方程中消去t，从而获得系统相轨迹。

下面举例加以说明。

【例7-3】二阶系统为＋ω＝0，试作出该系统的相平面图。

解:由解析法有

即

方程两边作一次积分，可得相轨迹方程为

这是一个椭圆方程，如果以为纵坐标，则在不同的初始条件下的相轨迹如图7-11所示，系统的相轨迹为同心圆。

2.等倾线法作图

所谓等倾线，是指在相平面内对应相轨迹上具有等斜率点的连线。

由于将其代入二阶非线性系统方程式(7-5)

得

图7-11　相平面与相轨迹

式中，为相轨迹在某一点的切线斜率。

在相平面上，除了系统的奇点(后面要讲到)之外，在所有的解析点上，设α为常量，令斜率为给定值α，即

(www.daowen.com)

由此式所确定的关系曲线即为等倾线，则得到相平面上相轨迹的等倾线方程为

给定一个斜率值α，便可以在相平面上作出一条等倾线。当给出不同的α数值时，便可以作出若干条等倾线，即等倾线簇，充满整个相平面。

线性定常系统的等倾线为过原点的一次曲线。

线性定常系统为

将＝α代入式(7-9)有

所以有

给定不同的α值时，等倾线为若干条过原点的直线。

当线性系统运动方程不显含x时，例如运动方程为

其中，α、K均为常数，则等倾线方程为

等倾线为水平线，充满整个相平面。

非线性系统的等倾线方程是直线方程时，采用等倾线法作图更为方便。

【例7-4】非线性系统运动方程为＋＋sinx＝0，试在相平面上作出该系统的等倾线。

解:将＝α代入运动方程，得到等倾线方程为

给定不同的α值，等倾线为一系列幅值不等的正弦曲线簇，在相平面上作出等倾线如图7-12所示。

作出等倾线后，相轨迹在穿过某条等倾线时，是以该条等倾线所对应的斜率α穿过的。所以，系统运动的相轨迹就可以依据布满相平面的等倾线来作出。先由初始条件确定相轨迹的起点，然后从相轨迹起点出发，依照等倾线的斜率，逐段折线近似将相轨迹作出。

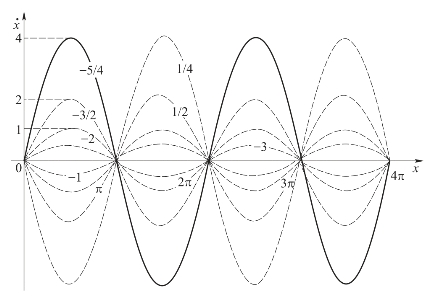

图7-12　正弦函数型等倾线图
