基于MATLAB的稳定裕度计算方法

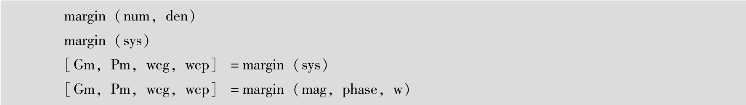

在MATLAB控制工具箱中,函数margin()用来计算表示稳定程度的幅值裕度(或称增益裕度)和相位裕度及对应的穿越频率(或称交界频率),其调用格式为:

margin(sys)用于绘制波德图并在图中标出幅值裕度和相位裕度。

“[Gm,Pm,wcg,wcp]=margin(sys)”用于计算单入单出系统的幅值裕度Gm和相应的相位穿越频率ωcg,相位裕度Pm和相应的幅值穿越频率ωcp。根据定义,相位穿越频率ωcg是指波德图的相频曲线穿越-180°时的频率;而幅值穿越频率ωcp是指波德图的幅频曲线穿越0 dB线时的频率。

“[Gm,Pm,wcg,wcp]=margin(mag,phase,w)”则根据给定的频率响应数据幅值向量mag、相频向量phase和对应的频率向量ω计算系统的增益裕度Gm、相位裕度Pm和相应的穿越频率ωcp和ωcg

【例5-16】已知单位负反馈系统开环传递函数为G0(s)= ,求系统的幅值裕度和相位裕度,以及幅值穿越频率和相位穿越频率。(www.daowen.com)

解:输入MATLAB程序如下

运行结果如图5-54所示。

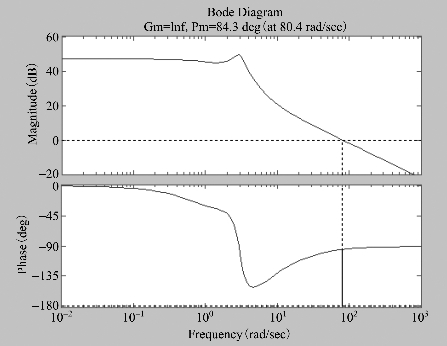

图5-54 例5-16的波德图

margin()函数不仅计算了相应的数值,还绘制了系统的波德图。图像上部直接给出了幅值裕度为无穷大,此时的相位穿越频率为无穷远处;相位裕度为84.3°,此时的幅值穿越频率为80.4 rad/s。所以系统闭环是稳定系统,而且稳定的裕度较大,性能较好。
