所谓根轨迹,是指开环系统某一参数从零到无穷变化时,闭环系统特征方程的根在s平面上移动的轨迹。

下面结合例4-1所示系统,说明什么是根轨迹以及根轨迹应该满足什么样的条件方程。

【例4-1】设控制系统的动态结构图如图4-1所示,绘出此系统的根轨迹。

解:系统的闭环传递函数

闭环特征方程为

图4-1 控制系统结构图

s2+2s+kg=0

用解析法可求得两个根为

当增益从kg=0开始逐渐增加取不同值时,可求得相应的特征根s1、s2的值如表4-1所示。因为系统的闭环特征根是连续变化的,表现在s平面上的轨迹即为该系统的根轨迹,如图4-2所示。图中箭头方向表示增益kg增大时闭环根移动的方向,开环极点用“×”来表示,开环零点用“○”来表示(本例系统没有开环零点),粗实线即为增益kg变化时闭环根移动的轨迹。

表4-1 例4-1所示系统的增益与闭环特征根的值

(www.daowen.com)

在图4-2上,kg=0时为根轨迹的起点。闭环特征方程为

s2+2s=0

s(s+2)=0

所以根轨迹的起点也是系统的开环极点。

当增益增加到kg=1时,方程为s2+2s+1=0,方程有两个重根s1,2=-1,所以增益的范围为0≤kg≤1时,闭环根在实轴上的轨迹如图4-2中粗实线所示。

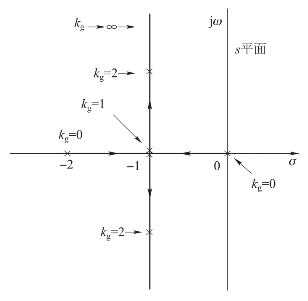

图4-2 例4-1系统的根轨迹图

当增益kg≥1后,闭环特征根为

共轭复数根的实部为常数-1,虚部随着kg的增大向上下延伸,如图4-2所示。

当kg→∞时有

如果令增益kg从零变到无穷,可以用解析的方法求出闭环根的全部数值,将这些数值标注在s平面上,并连成光滑的粗实线,即为如图4-2所示的该系统的根轨迹。根轨迹上的箭头表示随着kg值的增加根轨迹的变化趋势,而标注的数值则代表与闭环根位置相应的增益kg的数值。
