建立控制系统微分方程

了解典型元件的微分方程,就可以求出整个控制系统的微分方程。首先,找到控制系统的总输入量和最终的输出量,明确系统中各元件的连接方式和各自的工作原理,分别列写出各典型元件的微分方程,组成方程组,消去所有中间变量,得到系统最终输入量和输出量的关系式即为控制系统的微分方程。

【例2-6】已知一个位置随动系统如图2-8所示,试写出其运动方程。

解:如图2-8所示位置随动系统,1和2为结构和参数完全相同的电位器,当电位器1转动一个角度θr(t)时,通过控制装置的控制使电位器2跟随转动相同的角度θc(t)。所以系统的输入变量为θr(t),输出变量为θc(t)。

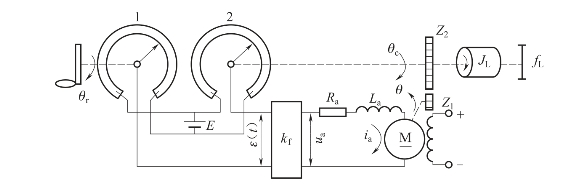

图2-8 位置随动系统原理示意图

1.电位器及比较元件方程

式中,kw为电位器变换系数(V/rad),kw,其中E为电位器电源电压(V),θmax为电位器最大角度(rad);θr(t)为电位器1输入的角位移(rad);θc(t)为电位器2输出的角位移(rad);ε(t)为偏差信号(V)。

2.运算放大器方程

ua(t)=kfε(t)

(2-28)

式中,ua(t)为电枢电压(V);kf为运算放大器放大倍数(增益)。

3.电枢控制的直流电动机方程(www.daowen.com)

由式(2-25)可知,当直流电动机容量很小时,可忽略电枢电感的影响,因此电动机的模型为一阶微分方程,由于本题以角位移为输出量,而ω(t)=,则电枢控制的直流电动机模型为

式中,机电时间常数Tm,其中J包含负载及减速器折算过来的部分,即

4.齿轮减速器方程

式中,i表示齿轮减速器传动比,i=Z2/Z1

联立式(2-27)~式(2-30),消去ε(t)、ua(t)、θ(t)得二阶线性微分方程如下

式中,K=kwkf/(Cei)。式(2-31)就是位置随动系统的微分方程。

由上可见,线性系统微分方程的一般形式为高阶微分方程,即

若ai(i=0,1,…,n)、bj(j=0,1,…,m)是恒定常数,则系统为线性定常系统,也称为线性时不变(LTI)系统;若ai(i=0,1,…,n)、bj(j=0,1,…,m)是随时间变化的参数,则系统称为线性时变系统。
