控制电路设计方案优化

在传统Flyback变换器的控制中,一次侧开关管Q1是由输出电流反馈控制的,并将Flyback变换器设计为DCM模式实现PFC功能。上面所提出的拓扑方案,一次侧开关管Q1储能电容Ca的平均电压反馈控制,控制电路原理如图9-29所示,Ca的电压信号经过光耦采样得到,光耦输出经过RC低频滤波电路(R=5.1kΩ,C=2.2μF)将100Hz电压纹波滤除后得到Ca的平均电压信号,该信号进入Ca平均电压控制PI调节器(0.82+10/s),PI调节器输出与锯齿波比较即可得到Q1的开关信号G1。在一个工频周期内Ca的平均电压稳定,所以开关管Q1占空比基本不变,Flyback变换器工作在DCM模式以实现PFC功能。

输出电流Io由开关管Q2和Q3控制,Io信号由1Ω电阻采样得到,经放大后进入输出电流控制PI调节器(9.1+106/s),PI调节器输出与锯齿波比较得到开关信号PWMa(100kHz)。根据9.3节对电路工作原理的分析,为保证开关管Q3在开关管Q1关断的同时,立即有效开通,将电压U1U2叠加放大后的输出信号与锯齿波比较得到开关信号PWMb(100kHz)。

整流输出电压urec经电阻采样后进入pinpo大小判断功能模块,该模块的输出信号PWMc(100Hz)和PWMa进行逻辑或运算得到Q2开关信号G2,和PWMb进行逻辑与运算得到Q3的控制信号G3。从而实现,当pinpo时,Q3处于恒关断状态,Q2控制输出电流;当pinpo时,Q2处于恒开通状态,Q3控制输出电流。(www.daowen.com)

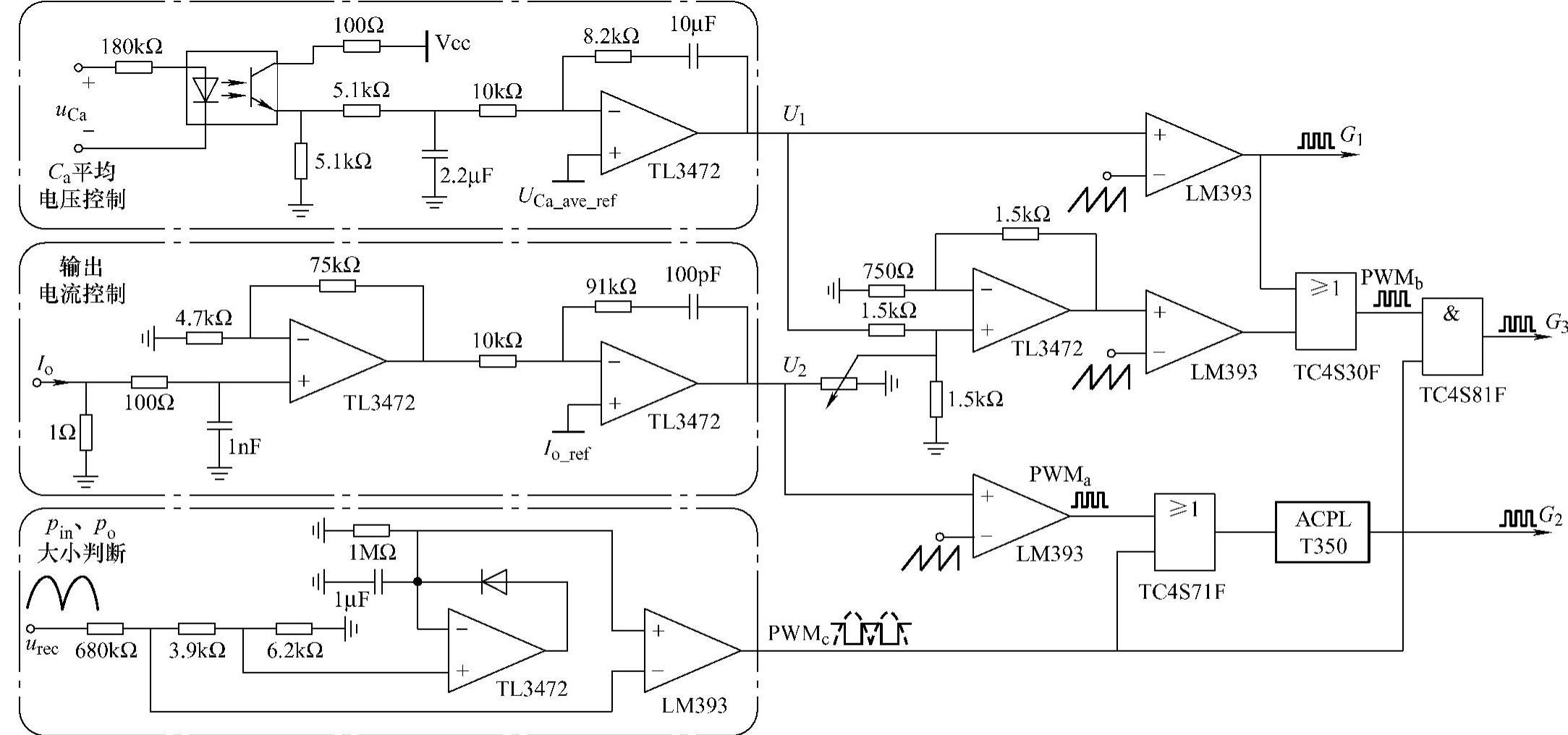

图9-29 控制电路原理
