主电路工作原理分析

1.pinpo时工作原理分析

图9-23所示为pinpo时主要工作波形,该功率条件下电路共有4种开关模态,对应等效电路如图9-24所示。

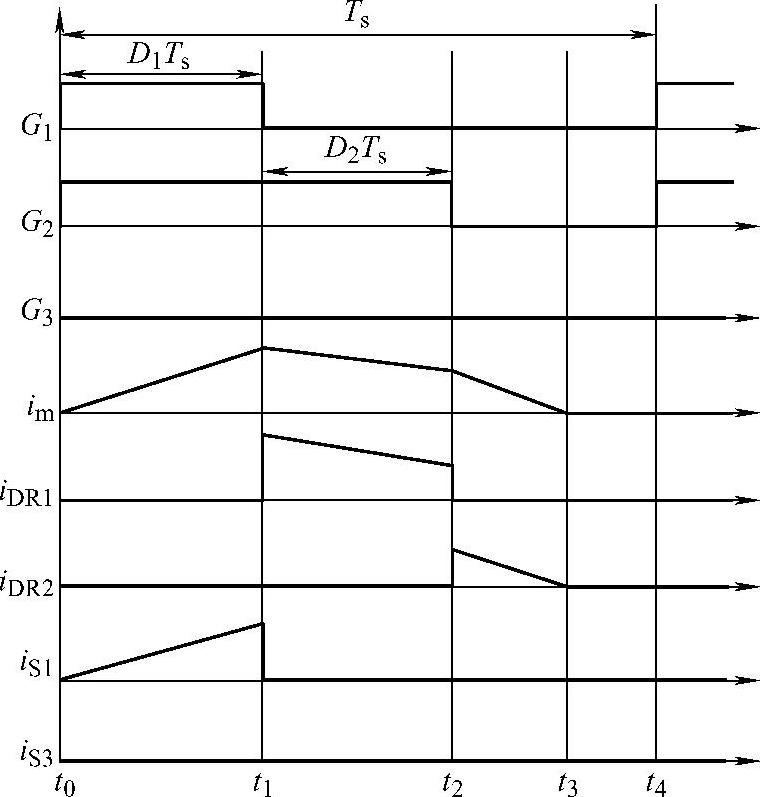

图9-23 pinpo时主要工作波形

(1)开关模态Ⅰ[t0t1]

等效电路如图9-24a所示。t0时刻,开关管Q1、Q2开通,Q3pinpo时处于恒关断状态。由于反向阻断二极管VDR1的存在,此阶段Q2为无效开通。假设输入电压uin在一个开关周期内保持不变,则励磁电流im从零开始线性上升,即


式中,Lp为绕组Np的励磁电感;im为折算到绕组Np的励磁电流。

t1时刻,开关管Q1关断,该时刻im的大小为

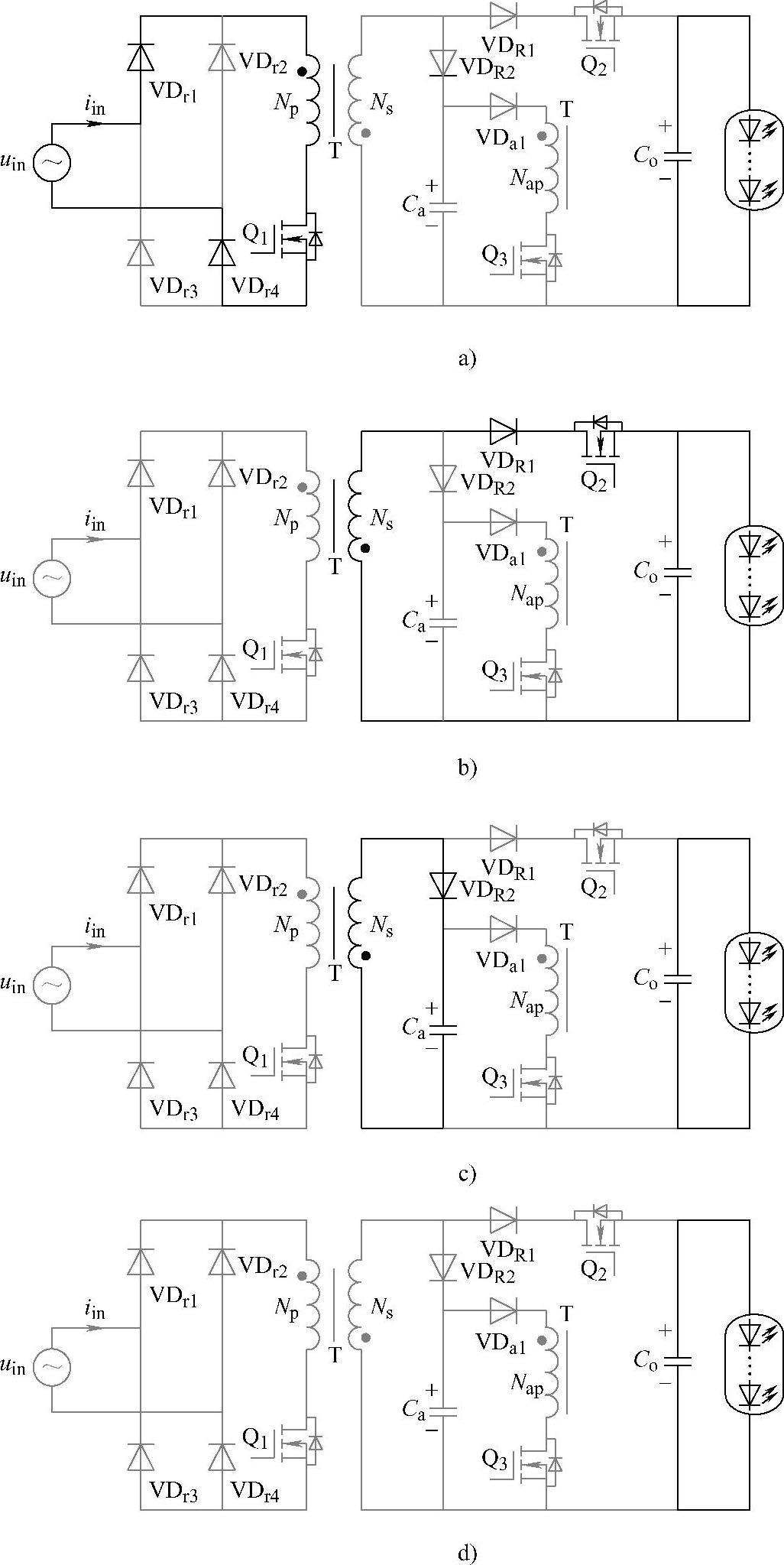

图9-24 pinpo时各开关模态的等效电路

a)[t0t1] b)[t1t2] c)[t2t3] d)[t3t4]


式中,D1为Q1占空比Ts为Q1、Q2、Q3的开关周期。

(2)开关模态Ⅱ[t1t2]

等效电路如图9-24b所示。t1时刻,开关管Q1关断,Q2仍然导通。储存在变压器的能量通过VDR1向后级变换器释放。当输出功率达到所需的能量后,关断Q2t2时刻变压器二次电流为


式中,D2为开关管Q2的有效占空比;Uo为滤波电容Co上的电压。

在此开关模态,为了保证变压器能量向LED负载释放,而不是通过二极管VDR2储能电容Ca充电,Ca的电压必须满足以下条件,即

uCat)>Uo (9-17)

(3)开关模态Ⅲ[t2t3]

等效电路如图9-24c所示。Q2关断后,变压器剩余的能量通过二极管VDR2给储能电容Ca充电,im继续线性下降。假设Ca电压uCa在一个开关周期内保持不变,[t2t3]期间有


t3时刻,im下降到零,iDR2也下降到零,由式(9-18)得t2t3的时间间隔为


(4)开关模态Ⅳ[t3t4]

等效电路如图9-24d所示。在此开关模态中,励磁电流im为零,所有开关管处于关断状态,变压器完全磁复位。


综合上述分析可知,Q1与Q2同时开通实现Q2零电压零电流开通,Q3无开关动作,减小开关损耗;开关周期内输入功率pin多余能量被储能电容Ca吸收。

2.pinpo时工作原理分析

图9-25所示为pinpo时的主要工作波形,该功率条件下电路共有4种开关模态,对应的等效电路如图9-26所示。

(1)开关模态Ⅰ[t0t1]

等效电路和图9-24a类似。t0时刻,开关管Q1开通,虽然在pinpo时Q2恒开通,但是二次侧二极管VDR1在Q1导通期间因承受反压而不导通。励磁电流im从零开始线性上升。

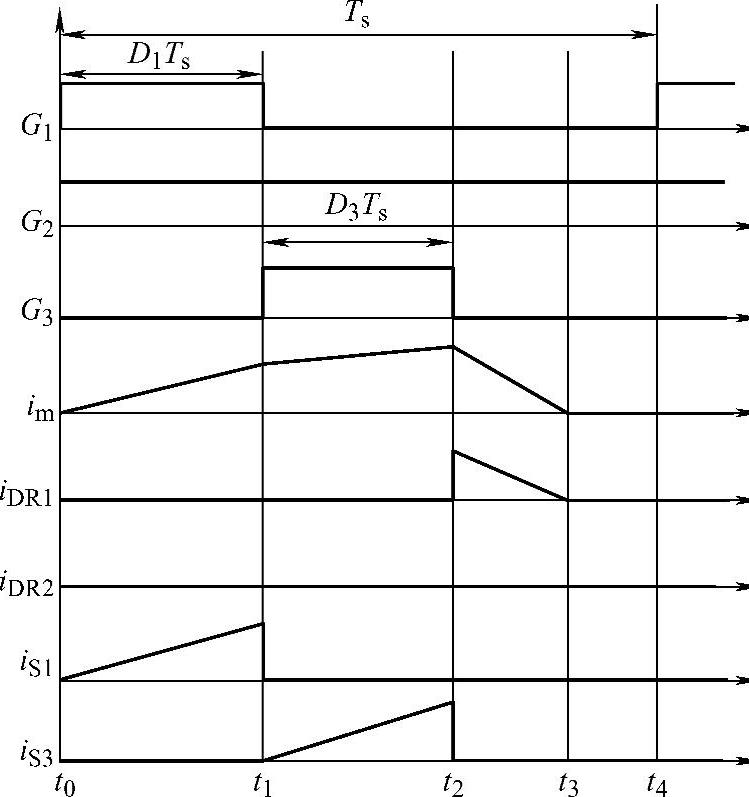

图9-25 pinpo时主要工作波形

(2)开关模态Ⅱ[t1t2]

等效电路如图9-26a所示。t1时刻,开关管Q1关断的同时,开关管Q3导通。开关管Q3导通后,储能电容Ca释放能量,励磁电流im继续线性增加,即


(3)开关模态Ⅲ[t2t3]

等效电路如图9-26b所示。t2时刻,开关管Q3关断,储存在变压器的能量通过VDR1向后级变换器释放。根据式(9-21),t2时刻im


式中,D3为开关管Q3的占空比。

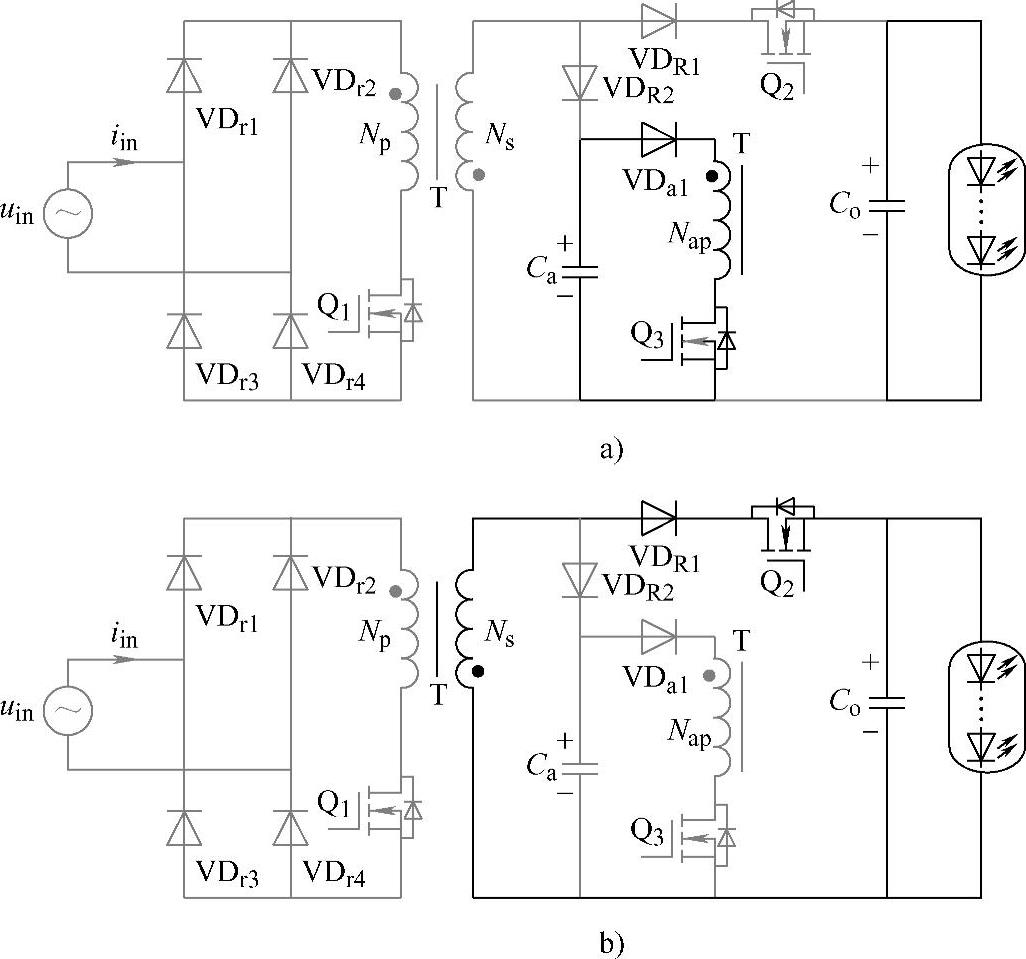

图9-26 pinpo时各开关模态的等效电路

a)[t1t2] b)[t2t3]

im是折算到Np的励磁电流,则折算到二次侧Ns的二次绕组电流可表示为


t3时刻,iDR1下降为零,励磁电流im也下降为零,由式(9-23)得t2t3时间间隔为


(4)开关模态Ⅳ[t3t4]

等效电路和图9-24d类似。在此开关模态中,变压器绕组均没有电流流过,Q1、Q3处于关断状态,变压器完全磁复位。

反激式变换器设计为工作在电流断续模式或临界连续导通模式,因此pinpo时需要满足的条件是


综合上述分析可见:在pinpo时,开关管Q1占空比恒定,Q2处于恒开通状态,控制Q3为输出功率提供所需的能量;Q2无开关动作,减小了开关损耗;一个开关周期内输入功率pin不足的能量由Ca补充。
