优化电解电容的控制策略

PF=1,po=Po时,输入功率pin输出功率po与ΔE的初始关系如图9-4a所示,其中ΔE为输入功率与输出功率在半个工频周期中的功率脉动差。

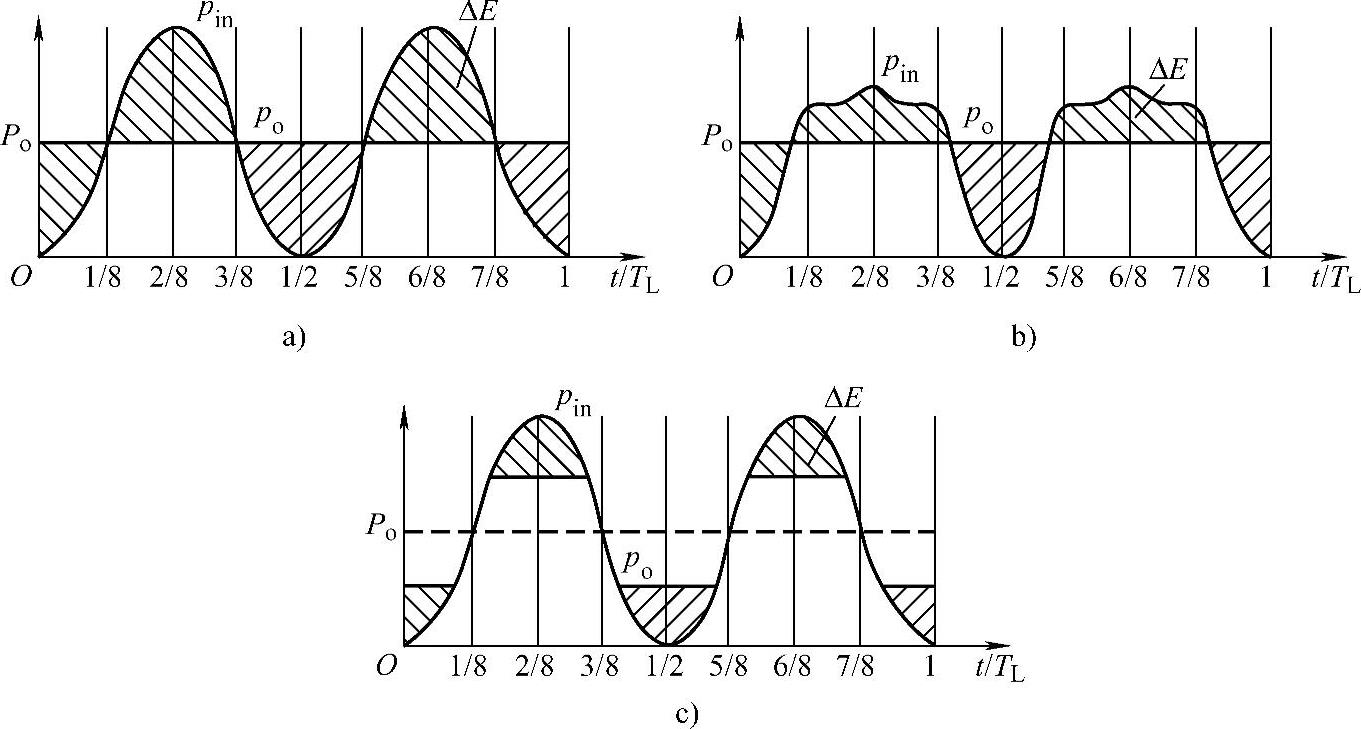

图9-4 输入功率pin、输出功率po波形与ΔE示意图

a)pinpo初始关系 b)减小pin脉动 c)po脉动同步pin

由式(9-8)知,通过减小功率脉动差ΔE的大小可以减小储能电容容值;又由式(9-6)知,可以通过减小(pin-po)的值减小ΔE。因此,减小ΔE值的方式有两种:

1)如图9-4b所示,若输出功率po=Po恒定不变,减小输入功率pin的脉动大小可以减小(pin-po),进而减小ΔE

2)如图9-4c所示,若输入功率pin保持两倍工频脉动形式不变,控制输出功率po的大小使其尽量同步于输入功率脉动可以减小(pin-po),进而减小ΔE

因此,基于优化控制策略去电解电容的基本思路是,通过优化控制策略减小(pin-po)的值,进而实现减小ΔE,最终摆脱对电解电容的依赖。

基于上述基本思路,结合不同场合对功率等级、照明性能指标以及LED驱动电源输入功率因数等方面的要求,可以采用不同的控制策略去电解电容。

1.谐波电流注入法

为减小(pin-po),可以通过减小输入功率pin的脉动实现。基于这种思路,可以采用谐波电流注入法减小输入功率的脉动,实现去电解电容的目的。

图9-5所示为恒流输出两级AC/DC LED驱动电源框图,由前级功率因数校正电路和后级DC/DC恒流调节器组成。与传统控制方式不同的是,为了减小输入功率脉动进而减小ΔE,谐波电流注入法通过优化功率因数校正电路的控制策略,在输入电流中注入一定量谐波电流,从而实现减小电容容值。

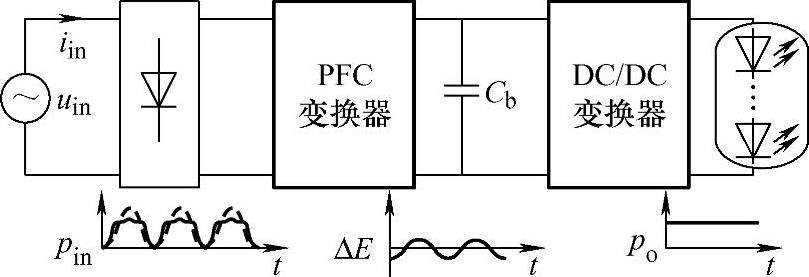

图9-5 恒流输出两级AC/DC LED驱动电源框图(www.daowen.com)

若需要进一步减小电容容值就需要提高注入谐波的幅值,而注入谐波幅值越大,功率因数PF就越小[4]。标准IEC100032中要求输入功率大于25W的照明设备,注入的最大三次谐波应小于0.3IPF,其中I为基波电流标幺值,PF为驱动电源功率因数。所以,受相关标准对照明设备的严苛规定限制,此类无电解电容LED驱动电源适用在小功率场合。

2.脉动电流驱动法

为减小(pin-po),可以控制输出功率使其在输入功率的峰值处多消耗能量,在输入功率的谷值处少消耗或者不消耗能量。这样使得输出功率脉动尽量同步于输入功率的变化,从而使用长寿命的低容值电容(如薄膜电容等)取代短寿命的电解电容。基于这种思路,可以使用频率为100Hz的PWM方波电流驱动LED芯片,使得输出功率同步于输入功率的变化,从而摆脱了驱动电源对电解电容的依赖。图9-6所示为PWM方波电流驱动LED驱动电源框图。

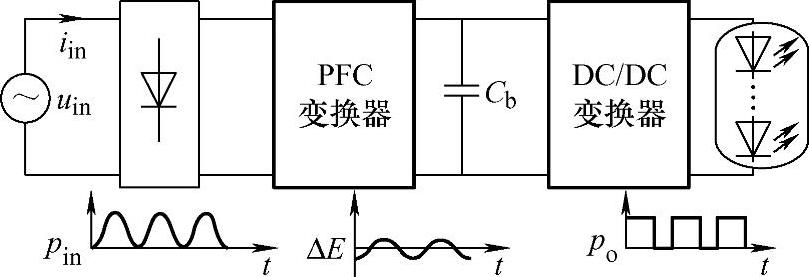

图9-6 PWM方波电流驱动LED驱动电源框图

在实现方法上,方波电流驱动LED的电路由前级功率因数校正电路和后级DC/DC方波电流输出电路组成。这种级联形式的两级AC/DC LED驱动电源整机效率较低,并且当对LED进行深度PWM调光时,储能电容的纹波峰值电压将增高,纹波谷值电压降低。如果前级的PFC电路采用传统的Boost电路,当Boost电路的输出电压(储能电容上的电压)小于输入电压时,将会影响其正常工作,进而影响功率因数。

更值得注意的是,与恒流驱动LED不同,低频PWM方波电流驱动LED,需要全面考虑其对LED发光品质、可靠性、寿命的影响[5-6]。同时也需要根据LED光—电—热理论,考虑低频PWM方波电流对LED光学性能(包括发光波长、发光强度色温、发光效率、闪烁、散热等)和热性能(包括结温、热阻等)的影响,建立完善的低频PWM方波电流驱动LED的综合性能评价体系。

3.动态负载调节法

同样是为了在输入功率峰值处多消耗能量,在输入功率谷值处少消耗或者不消耗能量,可以通过动态调节负载功率大小实现。大功率LED负载一般由多串并联组成,因此可以动态调节LED负载功率去电解电容。根据输入功率的变化动态调节LED负载功率使其同步于输入功率的变化,可以减小(pin-po)的值进而减小ΔE。这种方法不仅可以去电解电容,而且还可以在恒流驱动每一串LED的情况下实现功率因数校正。其实现方式如图9-7所示。

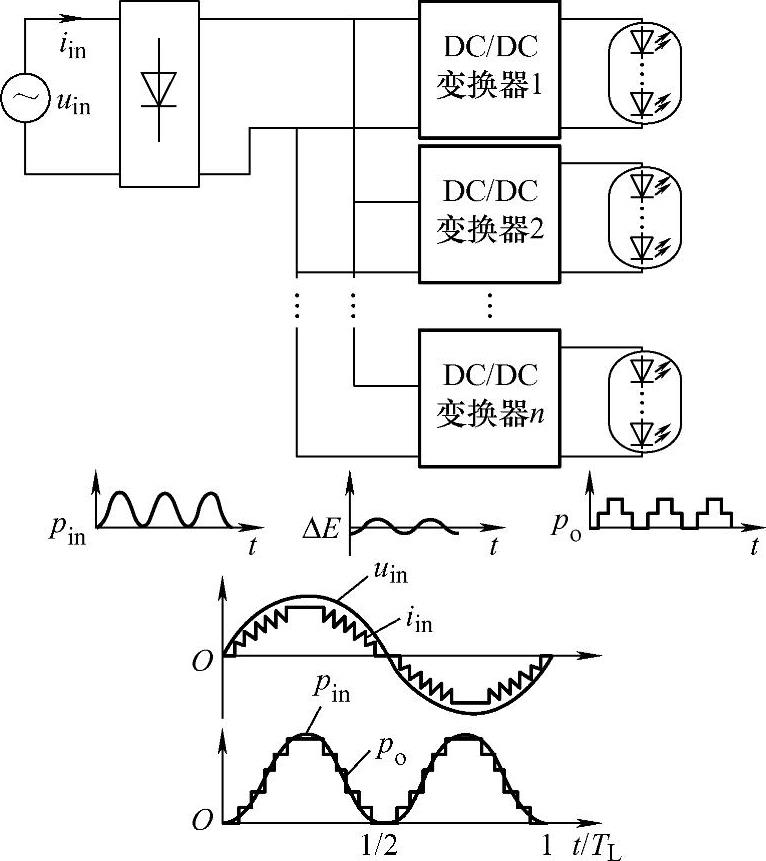

图9-7 动态调整LED负载功率去电解电容LED驱动电源框图

为方便地对LED负载进行动态功率调节,可以将LED负载分成多个模组,通过控制与每个模组相连的DC/DC恒流调节器的通与断即可控制输出功率大小。当输入功率增大,工作的LED模组就增加,输入电流也增大。

与传统Boost PFC电路工作在断续导通状态下实现功率因数校正不同,通过动态调节负载功率大小来去电解电容、实现功率因数校正,是一种充分利用LED模组特性的方法。但是此方案为了达到较高的功率因数,必须增加LED模组和DC/DC恒流调节器的数量,严重依赖LED模组数量,成本过高,所以相对适合应用在大功率场合。
