1.设计要求

本案例要求设计一款AC/DC恒流型LED驱动电源，除输出要求恒流方式外，其他设计要求与8.3.2案例相同^[2]。

2.方案设计

根据2.4.2节AC/DC LED驱动电源的模块化通用框架，本案例只需在8.3.1节方案基础上，将输出电压采样模块改为输出电流采样模块即可。输出电流采样反馈模块电路如图8-8所示。TNY277芯片主要是针对恒压控制设计的，因此电流采样反馈环节需要把采样信号和原来恒压控制芯片的反馈端口进行匹配，即电气性能和幅频特性的匹配，使恒压控制芯片实现恒流功能。图8-8中，电流采样电阻R_ISNS将输出电流转化为电压信号，并与电阻R₂、R₃、TL431、比较放大器LM358、光耦PC817A组成输出设定、比较及隔离反馈电路。当负载电流达到额定电流设定值时，LM358输出有效，驱动光耦PC817A内的二极管导通，感光晶体管导通，从TNY277的EN/UV引脚拉出电流，使芯片控制MOSFET跳过一个周期。一旦输出电流降到电流设定值以下，LM358停止驱动光耦，芯片的EN/UV引脚恢复正常，开关周期重新使能。

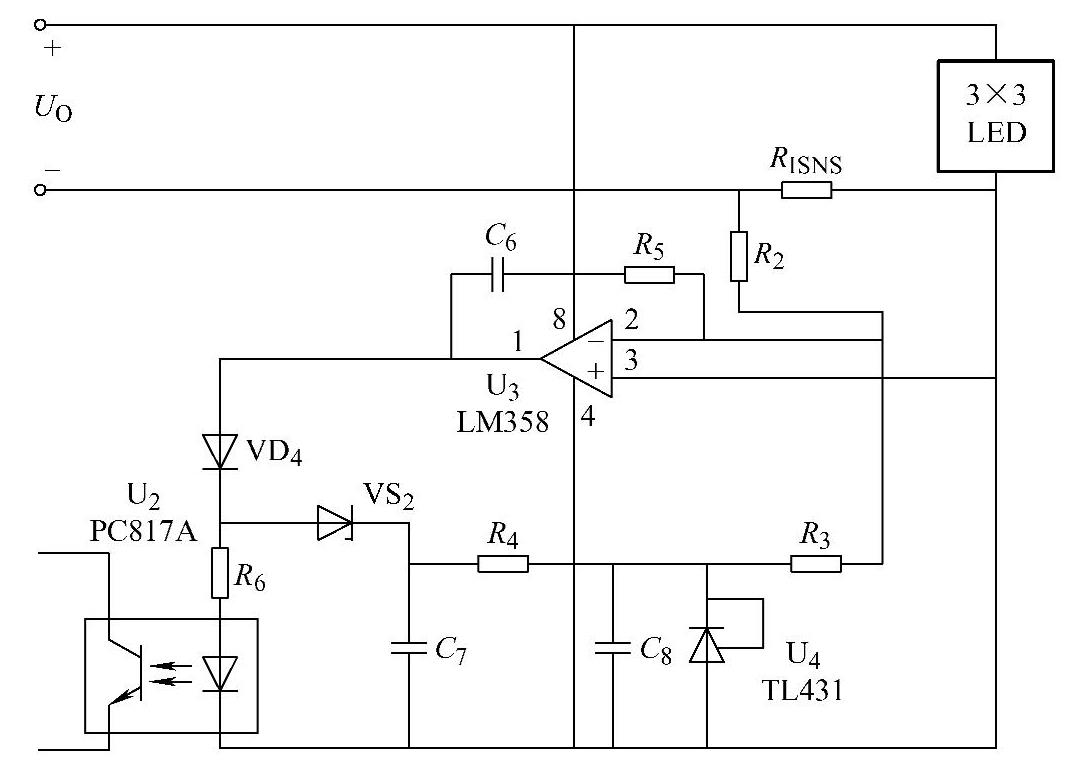

图8-8 AC/DC恒流型驱动电源的电流采样反馈电路(www.daowen.com)

3.参数设计

本案例的参数设计基本与8.3.1节案例相同，主要区别在于采样反馈电路，下面简要介绍其参数设计。

恒流反馈必须有精确的电压基准源，本设计使用TL431作为电压基准源，将TL431的阴极和参考极短接，可以在阴极和阳极之间得到2.5V的精确参考电压。根据6.4节TL431参考电压电路原理及式（6-14），通过采样电阻R_ISNS和R₂、R₃的阻值选取，可以设定额定电流值I_ONOM。由I_ONOM=1.1A，取R_ISNS=0.22Ω，R₂=3kΩ，则R₃=28kΩ。

其他外围元器件可选R₅=10kΩ，C₆选0.1μF/50V电容，VD₄选LL4148二极管。
