1.电路原理设计
上面的总体方案设计完成后,电源的模块组成就基本确定,将各模块以相应的电路形式代入,即可形成驱动电路的原理图。设计时,每个功能模块可能有多种电路实现形式,要根据电源与该模块相关的性能要求,结合各种电路形式的特点进行选择,有时还要兼顾对周边模块的影响。此外,一般电源管理芯片都有配合主电路拓扑的推荐电路,设计时可以参考。
2.参数设计
原理图设计完成后,就可进一步设计电路中各元器件的参数。LED驱动电路可以分为三个子电路通道:由前到后的主电路,主要传输能量流,为强电电路;由后到前的反馈控制电路,主要传输信息流,为弱电电路;围绕控制芯片的外围电路,主要完成芯片参数设定及保证芯片正常工作,如图8-1所示。这三个子电路应根据各自特点分类进行参数设计。
(1)主电路参数设计
主电路各模块的参数设计主要通过能量流集成在一起,首先根据主电路的输入输出设计参数计算电路工作参数,如工作电压、工作电流、开关频率、占空比等,然后根据电路工作参数计算各模块的元器件工作参数,据此进行元器件选型。
(www.daowen.com)

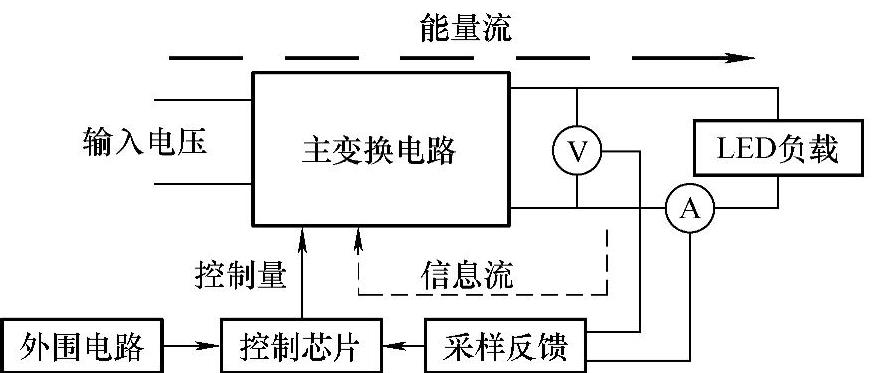

图8-1 LED驱动电源中三个子电路通道
(2)反馈控制电路参数设计
这部分电路各模块的参数设计主要通过信息流集成在一起,首先通过采样电路的设计将输出电压/电流经幅值变换转为弱电信号,然后经反馈控制电路送回控制芯片,再经芯片内部的调整电路输出控制量。反馈控制电路参数设计的原则是保证信息可靠传输的同时尽量减少携带的能量,以降低损耗,因此电压采样一般用大电阻分压形式,电流采样用小电阻串联的形式。电路工作参数计算时要保证电压传输基础上、尽量减小工作电流,据此进行元器件选型。
(3)控制芯片外围电路参数设计
这部分电路的参数设计一般在控制芯片手册中有详细介绍,与主电路工作参数有关的设定电路按照其公式代入工作参数进行计算,与芯片正常工作有关的电路按照芯片理论公式进行计算。
本章后续各节结合应用案例,介绍各类LED驱动电源的模块化集成设计方法。
