LED的发光响应时间非常短，仅为10^-9～10^-7 s，不像传统灯具那样有热惯性或启动准备时间，因此，可以在驱动电源输出侧加一个开关管并以PWM信号控制，即可使LED周期性地亮灭闪烁，只要闪烁频率足够高，人眼就无法识别闪烁而只能感到连续的明暗变化，就能实现亮度的调节。最小的闪烁频率为50Hz，但一般推荐最小值为200Hz。这种输出型PWM调光有两种实现方法：串联调光（Series Dimming）和并联调光（Shunt Dimming）^[6]。

串联调光是指把开关管与LED负载串联，调光PWM脉冲使得负载在开路状态和正常工作状态之间切换，其实现电路原理框图如图7-11所示。同样以图6-19所示的Buck驱动电路、9910B芯片工作于固定频率PWM调制模式时的情况为例，则输出型PWM串联调光的主要工作波形如图7-12所示，当调制占空比D_S对应输出额定电流I_ONOM时，调光占空比D_DIM可使输出平均电流变为D_DIMI_ONOM，则LED在一个调光周期T_DIM内的平均光输出会随着调光占空比线性变化，实现调光。

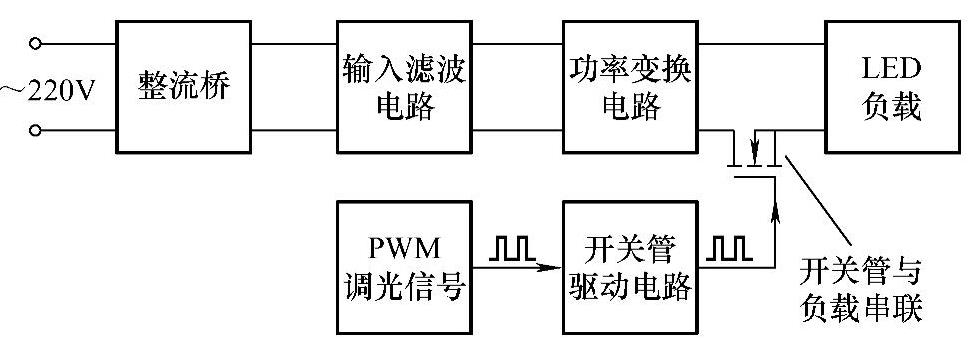

图7-11 输出型PWM串联调光原理框图

上述例子中，在调光脉冲的关断阶段，驱动电源的输出电流为零，输出电压近似为输入电压。因此，如果变换器的动态响应不够快，则调光开关管、LED负载和其他元器件会承受较高的电压应力。

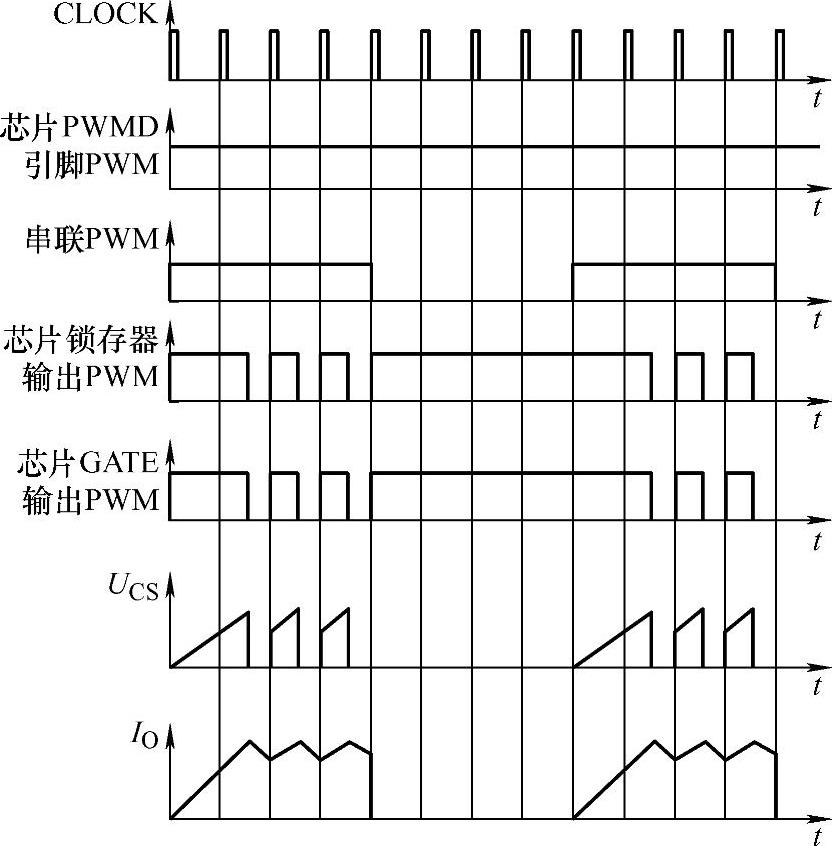

图7-12 输出型PWM串联调光方式下Buck电路主要的工作波形

此外，串联调光时开关管在关断时相当于输出断路，这对于恒流源是一个极大的挑战，有些控制芯片有输出断路保护，此时串联调光会使驱动电源经常处于保护状态，而从保护状态切换到正常状态的转换时间会降低系统响应时间。对于没有断路保护机制的控制芯片，则可能使电源系统失控。为了避免这种情况，可以使用下面的“伪采样”方法，让控制芯片在输出断路时仍然判断为未断路，从而避免进入保护状态或不断加大工作调制占空比造成电路失控。(www.daowen.com)

NCL30001是一款不具备调光功能的控制芯片，基于该芯片的LED限压恒流驱动电路方案如前文图7-7所示。在该电源的输出端串联一个开关管，通过外部给该开关管输入调光PWM信号，可以周期性地使驱动电源输出与LED负载接通或断开，实现输出型PWM串联调光。该芯片具有故障保护功能，当输出过载、输出短路或开路情况下，芯片将自动重启动，按2%的自动重启动占空比工作，从而使输出电压较低，影响开通时的响应时间。为了避免该芯片在输出型PWM串联调光模式下频繁重启动，可以采用如图7-13所示的电路实现伪采样。

图7-13中，J₁为PWM调光信号输入端口，控制Q₄的导通和关断，进而对LED进行调光。Q₂发射极提供比较器U_A、U_B供电电压，光耦U₃的驱动电压，以及开关管Q₄的驱动电压。当J₁输入的PWM信号为低电平时，晶体管Q₃截止，MOSFET Q₄的GS两端电压等于比较器U_A、U_B的供电电压，约为14V，Q₄导通，负载LED发光；此时，MOSFET Q₅的DS两端也处于导通状态，R₁₈通过Q₅连接到电流检测电阻R₁₂的B端，与图7-7的输出电流采样电路相同，恒流反馈回路不受调光电路的影响，正常工作。当J₁输入的PWM信号为高电平时，晶体管Q₃导通，Q₄的栅极电压被拉低，Q₄截止，负载LED不发光；此时流过电流采样电阻R₁₂的电流为零，Q₅也截止，R₁₂B端的检流电压不会反馈到U_B负端，实际反馈到该端的信号为电容C₁₂的电压，此电压为Q₄关断前R₁₂的B端电压，如果关断时间足够短以保证C₁₂电容来不及完全放电，则虽然输出电流反馈通道与检流电阻R₁₂断开了连接，但仍会检测到电压的存在，称这种电压采样方式为“伪采样”。由于“伪采样”，PWM调光信号不会影响恒流电路的正常工作，但要PWM信号频率足够高，以保证在Q₄关断期间C₁₂不会完全放电，即C₁₂两端电压不会发生明显的改变。

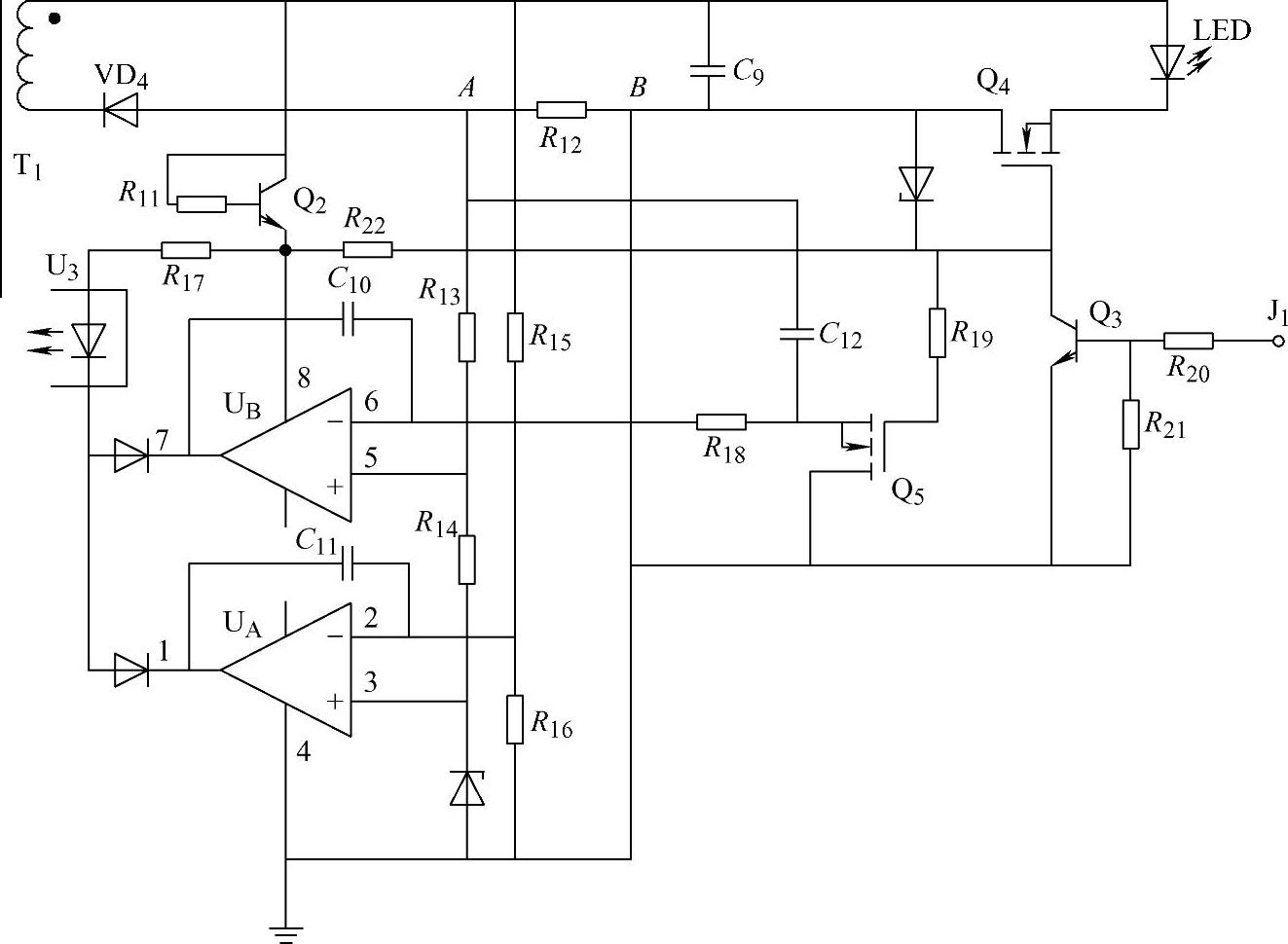

图7-13 输出型PWM串联调光的伪采样电路

并联调光，亦称分流调光，是指开关管和LED负载并联，如图7-14所示。开关管导通时，LED负载被短路，开关管关断时，LED负载正常工作。同样以图6-19所示的Buck驱动电路、9910芯片工作于固定频率PWM调制模式时的情况为例，则输出型PWM并联调光的主要工作波形与图7-12的串联调光情况类似，只要调光PWM波形反相即可。与串联调光类似，调光占空比D_DIM可使输出平均电流变为（1-D_DIM）I_ONOM，则LED在一个调光周期T_DIM内的平均光输出会随着调光占空比线性变化，实现调光。这种方式的主要缺点在于，开关管导通时可能会有较大的功率损耗，影响LED照明的节能效果；如果损耗过大，可能会烧毁晶体管。

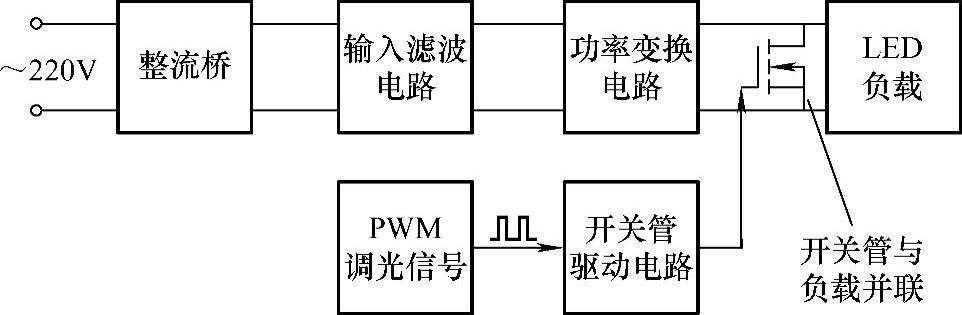

图7-14 输出型PWM并联调光原理框图
