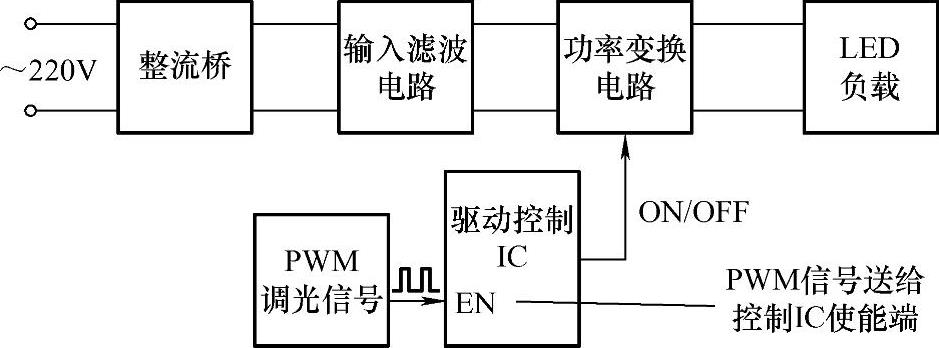

该方式又称为使能调光（Enable Dimming），即把外部的PWM信号加到驱动控制芯片的使能输入端，使得整个变换器在正常工作和关断之间切换，如图7-9所示。
图7-9 输入型PWM调光原理框图

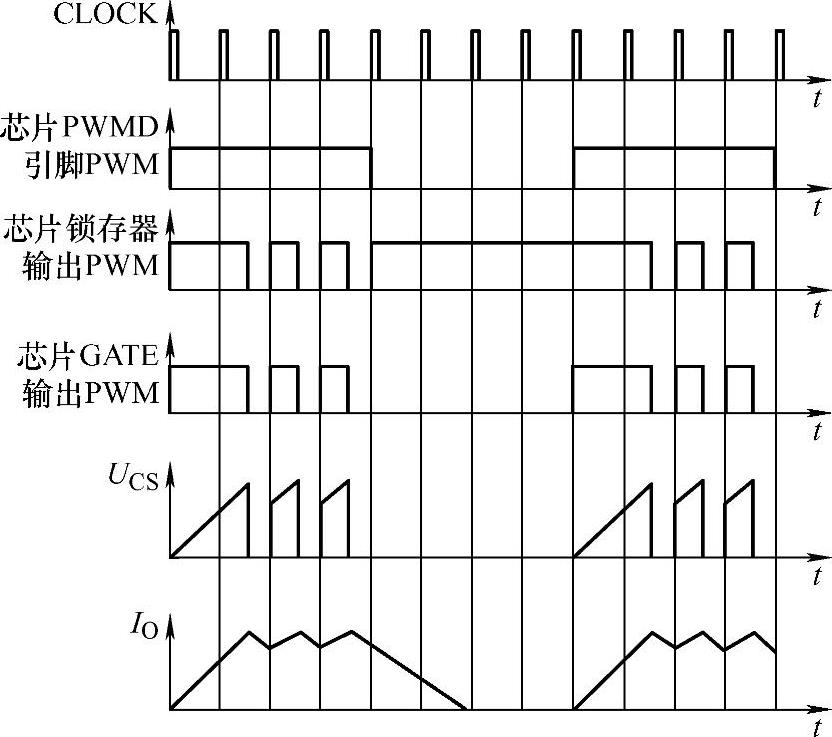

目前很多LED驱动控制芯片都有PWM调光引脚，可以直接接入外部PWM信号，如6.7.1节介绍的HV9910B，外部可以通过其PWMD引脚进行调光，芯片允许的调光范围为0～100%。在该芯片应用于图6-19所示的Buck驱动电路、工作于固定频率PWM调制模式时，其PWM调光方式下主要的工作波形如图7-10所示。图中UCS为主电路MOS管工作电流采样后转成的反馈电压，与内部比较器参考电压250mV比较后产生调制PWM信号，该信号经PWMD引脚接入的调光PWM信号使能后产生MOS管GATE驱动PWM信号。设芯片设定的固定工作周期为TS，调制占空比为DS，调光周期为TDIM，调光占空比为DDIM，则有整个调光周期内的等效占空比为
(www.daowen.com)
当调制占空比DS对应输出额定电流IONOM时，调光占空比DDIM可使输出电流变为DDIMIONOM，实现调光。
输入型PWM调光的优点在于不需要改变原有驱动电路结构，即可接入调光信号；主要缺点在于动态响应较慢，同时增加了导通瞬态时间，限制了调光的频率，一般控制芯片要求调光频率比其工作频率低1～2个数量级。
图7-10 输入型PWM调光方式下Buck电路主要的工作波形
