参考电压调光原理及实现方法

当采样电阻的阻值一定时,调节参考电压值,即可调节LED输出电流设定值,实现模拟调光。通常由一个可调的外部DC模拟电压产生变化的参考电压,即模拟调光信号,其原理如图7-4所示。这种模拟调光方法,简单易行,控制灵活,是目前主要的模拟调光实现形式,许多LED驱动电源控制芯片都有模拟调光引脚,可以方便地实现参考电压调光;对于没有模拟调光功能的控制芯片,则可以通过在外部增加参考电压调节电路来实现。


图7-4 基于开关电源拓扑的参考电压调光原理

(1)控制芯片有模拟调光功能的实现方法

利用调节参考电压来实现模拟调光的驱动电源控制芯片有很多,以HV9910B为例,其内部功能结构及工作原理见6.7.1节,其与电流采样值进行比较的内部固定参考电压为250mV,当一个在0~250mV范围内可调节的外部电压从芯片模拟调光引脚LD接入时,该外部电压就取代内部250mV电压作为参考电压,调节该外部参考电压,即可通过反馈控制使输出电流稳定在新的设定值,实现模拟调光。外部产生调光模拟电压信号的原理如图7-5所示,一般外部电路中常规的DC供电电压远大于250mV,因此需要电压缩小环节。

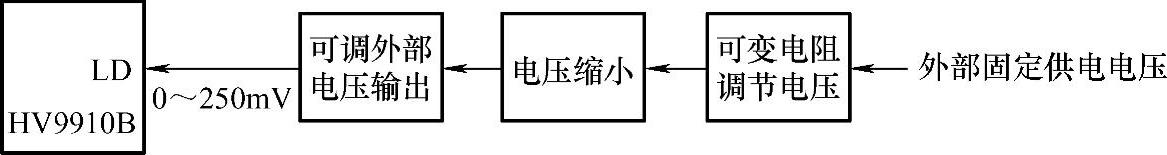

图7-5 外部产生调光模拟电压信号的原理

(2)控制芯片无模拟调光功能的实现方法

很多电源控制芯片并不具有模拟调光接口,但其反馈通道中输出采样、设定比较与参考电压电路在芯片外部,此时可以将原来固定的参考电压改为可调参考电压,实现模拟调光,其基本原理如图7-6所示。

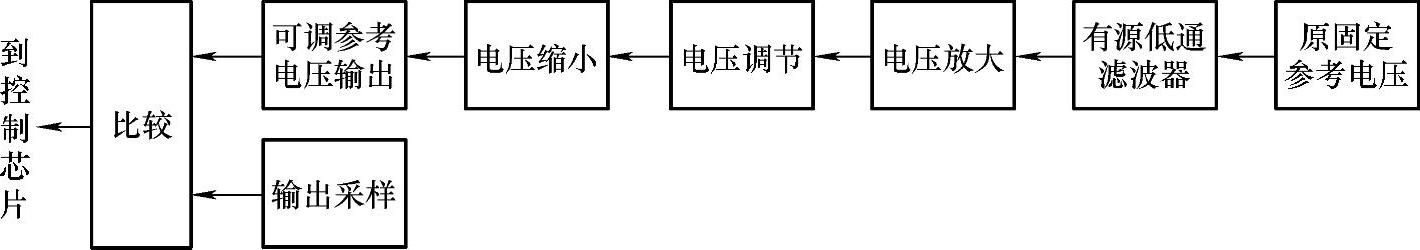

图7-6 固定参考电压改为可调参考电压的基本原理

一个采用无模拟调光功能控制芯片的LED限压恒流驱动电路如图7-7所示,电源设计为宽电压市电输入AC90~265V、50Hz,输出功率为60W,额定输出电流为1A,额定输出电压为60V。主电路采用反激式拓扑结构以及单级PFC技术,工作在连续导通模式。控制芯片为安森美公司的NCL30001,该芯片集成了单端PFC和隔离型降压电源转换功能,省去了专用PFC升压部分,大大减少了元器件数量;NCL30001控制器包括高压启动电路、电压前馈、输入欠电压检测、内部过载定时器、锁闭输入以及一个高精度乘法器;控制策略采用固定周期PWM双环调制方式结合软跳周期方式,正常工作时,前馈的母线电压、输出反馈电压、主开关管电流共同决定占空比,并通过斜坡补偿使连续导通模式可在占空比大于50%时工作;轻负载时则启动软跳周期方式,以解决声频噪声的问题。本设计的二次侧反馈环路采用限压恒流双环的方式对输出电压及输出电流进行控制,使输出电流保持恒定,并且当输出电压超过设定值时,限压环路限制输出电压继续升高。

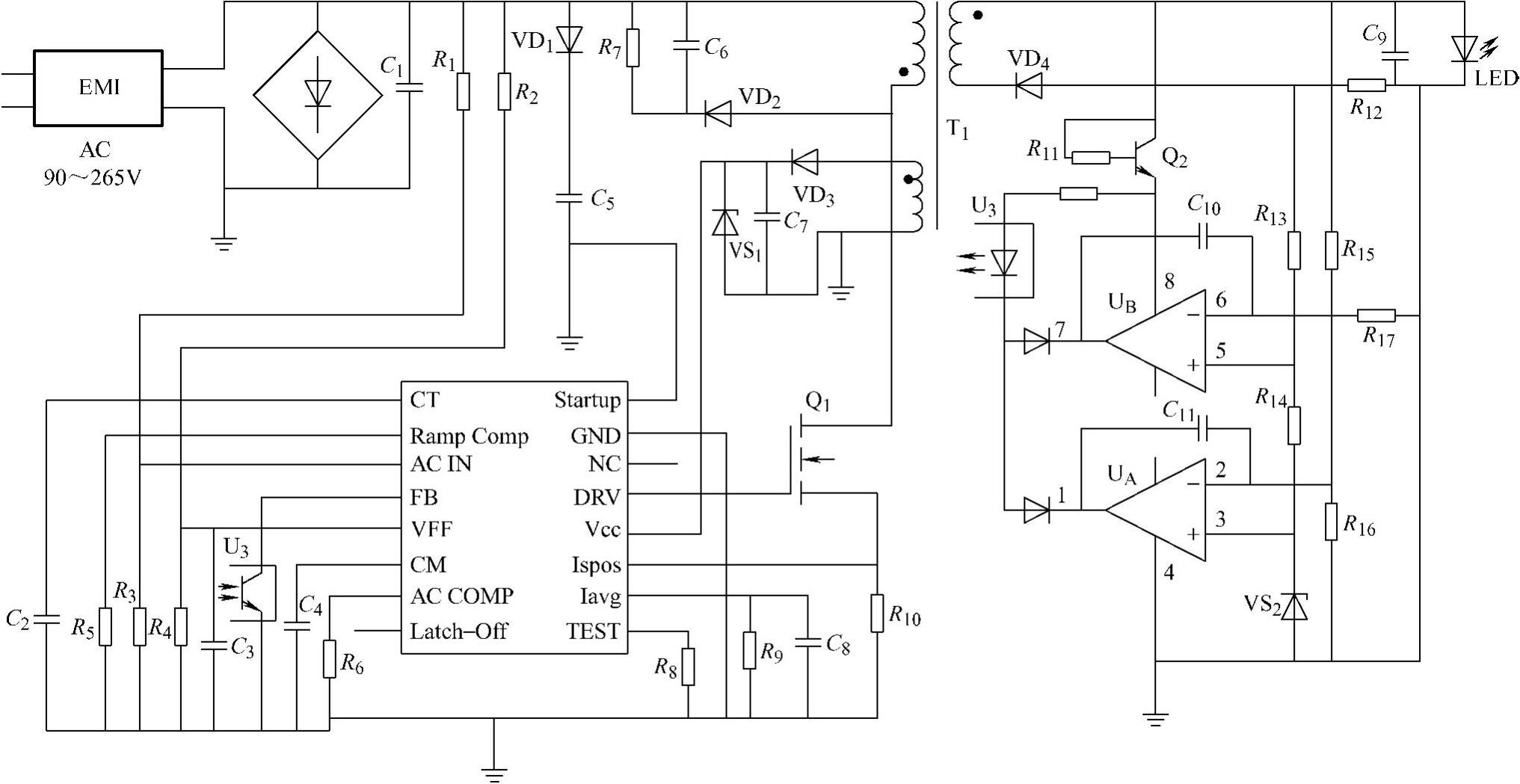

图7-7 基丁NCL30001的LED限压恒流驱动电路

反馈通道的限压恒流电路采用NCS1002设计,NCS1002内部集成了两个高增益且相互独立、具有内部频率补偿的运算放大器和一个2.5V基准参考电压,两个运放为图中的UA、UB。图中采样电阻R12=0.1Ω用来检测输出电流,该电阻阻值与输出电流相乘转变为电压信号,该电压信号经R17输入到运算放大器UB的负端,UB的正端输入为基准电压2.5V经R14、R13、R12分压后的信号,取R13为2.7kΩ,R14计算为64.8kΩ取68kΩ,具体原理可参见本书6.4节。运算放大器UB的输出信号经光耦U3反馈回控制芯片NCL30001的FB引脚,形成恒流控制环路,芯片根据反馈回的信号来调节占空比,以控制电源输出电流恒定在设定值。图中R15R16、运算放大器UA及光耦构成了电压控制环,输出电压经过R15R16的分压后输入UA负端,与正端2.5V基准信号进行比较,UA的输出信号经过光耦反馈到FB引脚,以限制输出电压,输出电压上限值为65V,因此取R16为3.9kΩ,R15为100kΩ。该电路中恒流环与限压环不能同时工作,当负载开路或轻载(即输出电流小于1A),UB输出高电平,因串联二极管隔离而失去控制作用,当电压环的输入采样电压高于2.5V时,UA输出低电压,经串联的二极管增加光耦的导通电流,信号反馈到芯片FB引脚,使输出电压限制在65V左右。当输出电流大于1A时,UB输出低电压,增加光耦导通电流,使输出电压降低而使输出电流维持在1A左右,而UA输出高电压不起作用。

控制芯片NCL30001无调光引脚,故芯片本身不支持调光功能,因此可根据图7-6原理设计外加模拟调光电路来改造恒流环,如图7-8所示。图中将NCS1002的3引脚与R14断开,3引脚的基准电压2.5V输入到同相放大器U4的正端,R18R19的取值可以确定U4的放大倍数,这里分别取5kΩ和15kΩ,基准电压经过U4的滤波、放大作用后变为10V;10V电压经过滑动变阻器R21和电阻R23分压实现电压调节,R23是为防止滑动变阻器分压后电压变为零致使电流环无反馈,使整个电源无法正常工作,R21R23的值分别取100kΩ和11kΩ,10V电压经过滑动变阻器的分压变为1~10V的可调电压;该可调电压输入到电压跟随器U5的正端,从U5输出的可调电压经R24R25的分压变为0.25~2.5V,再通过电压跟随器U6R14相连,这里R24R25分别取30kΩ和10kΩ。

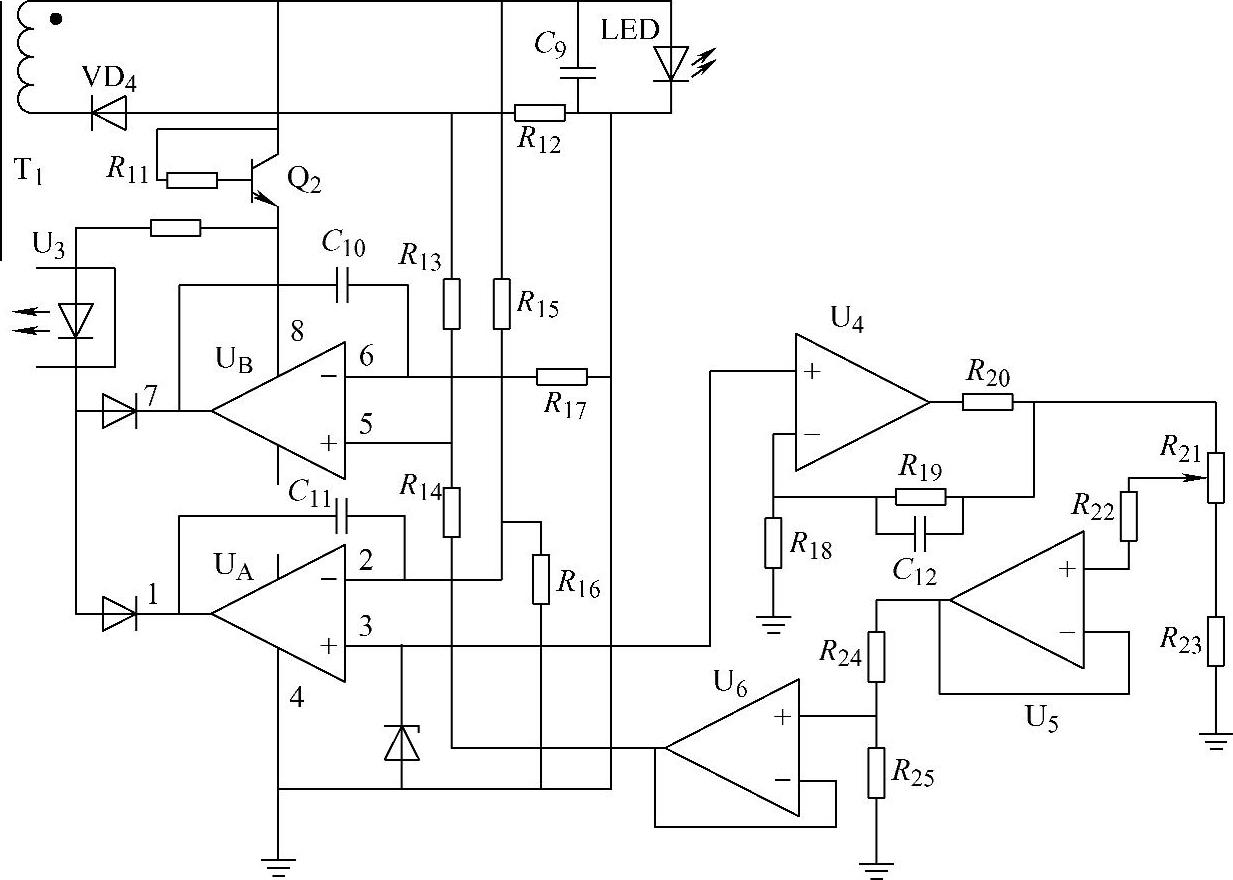

图7-8 外加模拟调光电路

这样2.5V的基准参考电压变成了0.25~2.5V可调参考电压,则输出电流设定值IONOM的变化范围为0.1~1A,实现了模拟调光。
