如何设定和使用参考电压电路

时间:2023-06-16 理论教育 版权反馈
【摘要】:TL431的简化原理如图6-12所示,其内部2.5V基准源接于运放的反相端,参考端接到运放同相端。基于TL431为电流采样值提供参考电压的典型电路如图6-14所示。比较器的正端为0V,则在输出电流IO为设定值IONOM时,比较器负端电压也应为0V,为此,RSNS、R3、R4取值应满足的条件为则有由式,可以根据TL431提供的参考电压设计输出电流采样电阻RSNS及R3、R4。

如何设定和使用参考电压电路

在LED驱动电源的反馈通道中,输出电压或输出电流的设定值通过参考电压实现。由式(6-8)、式(6-10)可见,参考电压UrefUIref本质上就是输出设定值UONOMIONOM的线性变换,输出电压UO、输出电流IO经过相同的线性变换后形成的反馈信号UfUIf,即可与参考电压比较,形成误差信号。

稳定的参考电压可由专用电路实现,如可调式精密稳压器TL431;也可由外部恒压源给定;此外,当采用电源控制芯片时,一般芯片内部会提供参考电压,可参见6.7节。

TL431是具有良好热稳定性的三端可调分流基准源,其输出电压通过两个电阻就能任意设置为2.5~36V内的任何值,因此当LED驱动电源反馈通道中需要的参考电压无法由驱动电路直接提供,或不方便由外部电压源提供时,可以由TL431形成无源非标准参考电压产生电路。TL431的简化原理如图6-12所示,其内部2.5V基准源接于运放的反相端,参考端接到运放同相端。根据运放的特性可知,只有当参考端电压几乎等于2.5V时,晶体管中才会有一个稳定的非饱和电流流过,而且随着参考端电压的微小变化,通过晶体管的电流将在1~100mA范围内变化。

TL431提供无源非标准参考电压UOUT的产生电路如图6-13所示,当R1R2的阻值确定后,两者对于UOUT的分压引入反馈,若UOUT增大,反馈量增大,TL431的分流也就会随之增加,于是又致使UOUT降低,从而使UOUT稳定为

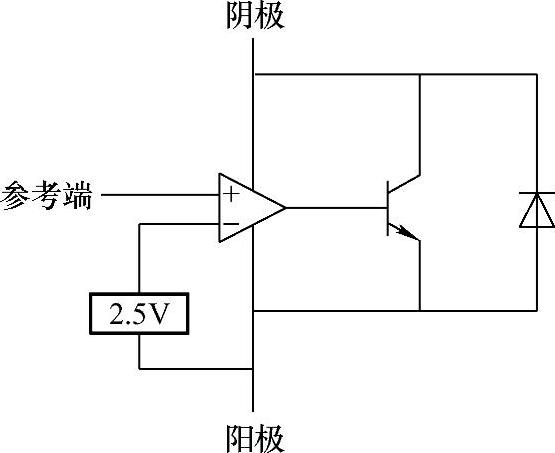

图6-12 TL431的简化原理

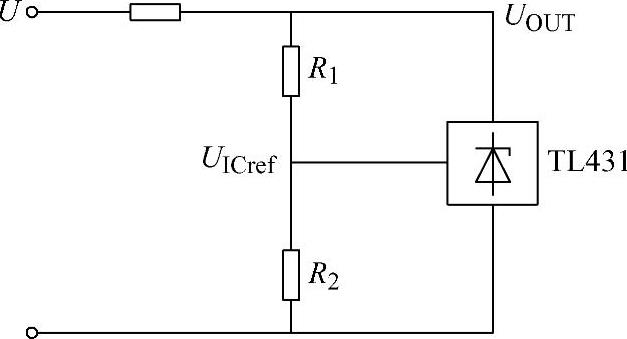

图6-13 TL431的参考电压产生电路(www.daowen.com)

选择不同的R1R2可得到在2.5~36V范围内任意的稳定电压输出,前提是必须保证TL431工作的必要条件,即通过阴极的电流大于1mA。

基于TL431为电流采样值提供参考电压的典型电路如图6-14所示。图中,TL431的参考端与阴极短接、与阳极断开,相当于图6-13中的R1=0、R2=∞,设TL431的阳极电压为0V,则其提供基准参考电压UOUT=2.5V。比较器的正端为0V,则在输出电流IO为设定值IONOM时,比较器负端电压也应为0V,为此,RSNSR3R4取值应满足的条件为


则有


由式(6-14),可以根据TL431提供的参考电压设计输出电流采样电阻RSNSR3R4。当IO≠IONOM时,比较器两输入端产生与输出电流偏差成正比的误差信号E=(IONOM-IORSNS,供后端进一步处理。

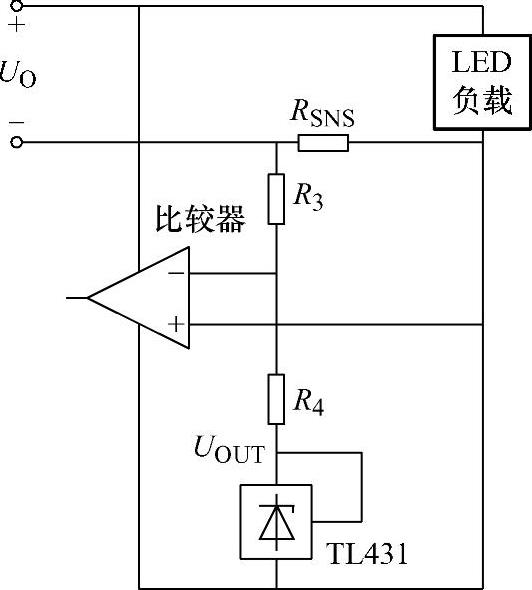

图6-14 电流采样值提供参考电压的典型电路
