电流采样可以有多种不同方法，如霍尔效应法、电阻采样法及磁阻法等，LED驱动电源大多采用电阻采样法。

1.电阻采样

电阻采样法主要通过在LED负载回路中串联一个小的采样电阻R_SNS，将输出电流I_O转换为较小的反馈电压U_If，如图6-2所示。设期望的输出电流恒定值为I_ONOM，此值即为电流闭环反馈的设定值，当输出电流I_O=I_ONOM时，应有U_If=U_Iref，因此，采样电阻R_SNS的设计值应满足

为了保证输出恒流的精度，一般采样电阻选用精密电阻；同时，为了减小其功耗，应选取较小的阻值，所以要求电路能提供较小的参考电压U_Iref。

2.高端电流采样

有时，LED驱动电源的主电路和反馈控制电路不共地，或者采样点位置受限使采样电阻两端均为对地高电位，此时就需要进行高端电流采样，采样电路的基本原理是提取采样电阻两端的差分电压经电路转换为反馈通道的对地电压。MAX471是一款典型的高端电流检测芯片，是MAXIM公司生产的双向、精密电流传感放大器，芯片内部有一个35mΩ的精密传感电阻，测量精度为2%，可测量的电流范围为±3A，多个MAX471芯片并联使用还可以扩大其电流检测范围，其内部电路原理如图6-10所示，该芯片为电流输出型，其中OUT引脚为电流输出脚，输出电流的大小正比于流过其内部传感电阻R_SENSE的电流，该电流增益比芯片设定为500μA/A。使用时，OUT引脚与地之间应接一个输出电阻R_OUT（阻值为2kΩ时，1A被测电流将产生1V的电压），由MAX471组成的电流采样电路如图6-11所示，此时高端电流采样输出电阻R_OUT的设计值应满足(www.daowen.com)

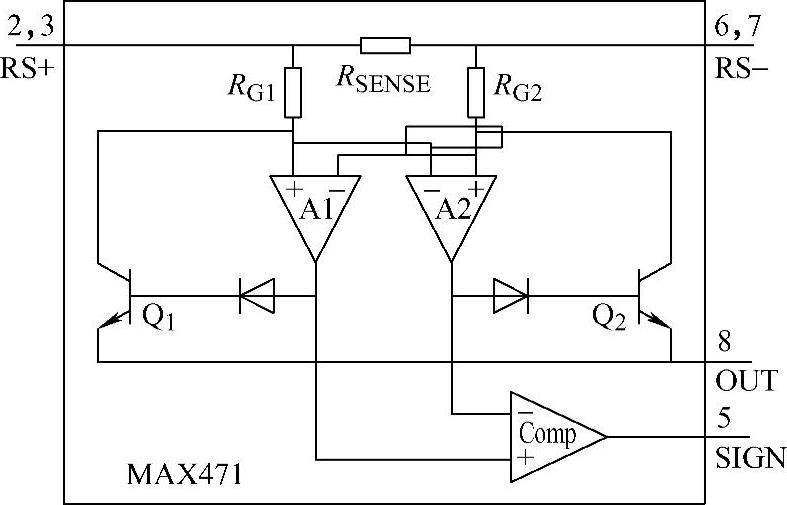

图6-10 MAX471的内部电路

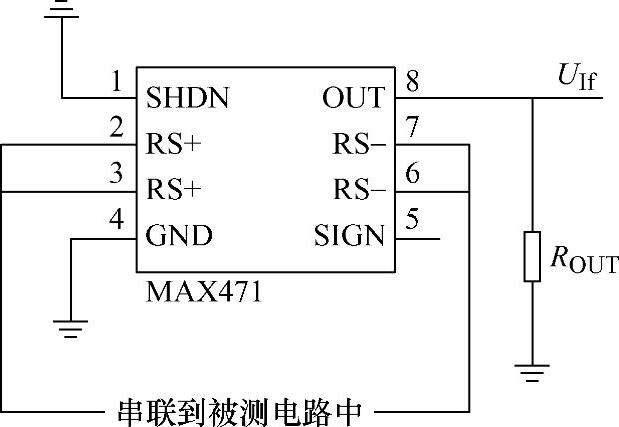

图6-11 由MAX471组成的电流采样电路
