针对不同的有源PFC主电路结构,应采用不同的控制方法。但无论采用哪一种主电路拓扑,从实现PFC的目的来看,所需要控制的变量都有两个[3]

1)输入电流:必须控制输入电流的波形跟踪桥式整流输入电压的波形,使之与输入电压同频同相,保证输入端口针对交流电网呈现近似纯阻性。

2)输出电压:必须保证输出电压是一个近似恒定的直流电压,类似一个直流稳压源。

有源PFC电路在通常情况下需要用电压、电流的双闭环来控制,控制方法必须以稳压输出和单位输入功率因数为目标。为了达到以上目标,根据输入电感电流是否连续,可分为DCM、CCM和介于两者之间的CRM。在DCM下,可用电压跟踪控制;在CCM下,常用峰值电流控制、平均电流控制和滞环电流控制。

1.DCM

在DCM下,电压跟踪控制应用较为广泛,常采用恒频、变频、等面积等多种方法。DCM的基本特点就是电感能量的完全传输,即在每一个开关周期中,电感都必须把从电源中获得的能量完全转移到输出电容中去。其优点是输入电流自动跟踪电压,且保持较小的电力畸变率,开关管实现零电流开通,且不承受二极管的反向恢复电流;缺点是输入输出电流纹波较大,对滤波电路要求高,峰值电流远高于平均电流,器件承受较大的应力,一般应用于小功率场合[3、8]。

(1)恒频控制

单级Boost有源PFC电路如图5-12所示,在一个开关周期TS中,电感电流的平均值为


式中,UIN为整流桥的直流侧电压;TON为开关管的导通时间;TDON为二极管的导通时间。

在恒频控制中,开关周期TS恒定,在恒压输出时,若TDON恒定,则UINIAV比值恒定,即变换器的等效输入阻抗为一个纯电阻,从而实现PF=1的功能。但在电路实际工作中,TDON在半个工频周期内并不恒定,这导致了平均输入电流有一定程度的畸变,输出电压与输入电压峰值的比值越大,输入电流畸变程度越小。

(2)变频控制

在式(5-8)中,若TS=TON+TDON,则平均电流只与TON有关;若在半个工频周期内保持TON恒定,则从理论上保证输入电压和平均输入电流为同相同频,这就是用变频控制技术实现PFC的理论依据,一个开关周期中二极管导通与开关管导通时间互补,因此此时电路工作在CRM下。

2.CCM

CCM的特点是输入电感上的电流始终是连续的,在每一个开关周期中,电感都只把部分能量转移到输出电容中去。相对于DCM,其优点为输入和输出电流纹波小,THD和EMI小、容易滤波、器件导通损耗小,适用于大功率场合。

在CCM下,电流控制比较常见,以整流器的输出电流作为反馈量和被控量,具有动态响应快、限流容易、电流控制精度高等优点。根据电流控制方式的不同,其可分为峰值电流控制、滞环电流控制和平均电流控制三种方法[3、8]

(1)峰值电流控制(Peak Current Mode Control,PCMC)

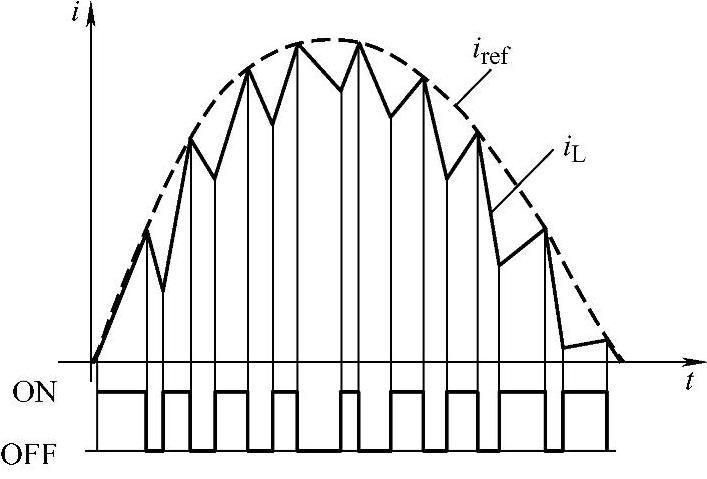

开关管在恒定的开关周期内导通,电流上升;当电流达到目标电流iref时,开关管关断,电流下降;在下一个开关周期到来时再次导通,从而实现电感电流iL的峰值按目标电流iref正弦规律变化,从而实现PFC。峰值电流控制原理如图5-16所示,控制的电流波形如图5-17所示。


图5-16 Boost有源PFC峰值电流控制原理

峰值电流控制的缺点是电流峰值和平均值存在误差,无法满足THD很小的要求;电流峰值对噪声敏感;占空比大于0.5时系统产生次谐波振荡,需要加入斜率补偿。在PFC中,这种控制方法用得比较少。(www.daowen.com)


图5-17 峰值电流控制的电流波形

(2)滞环电流控制(Hysteresis Current Control,HCC)

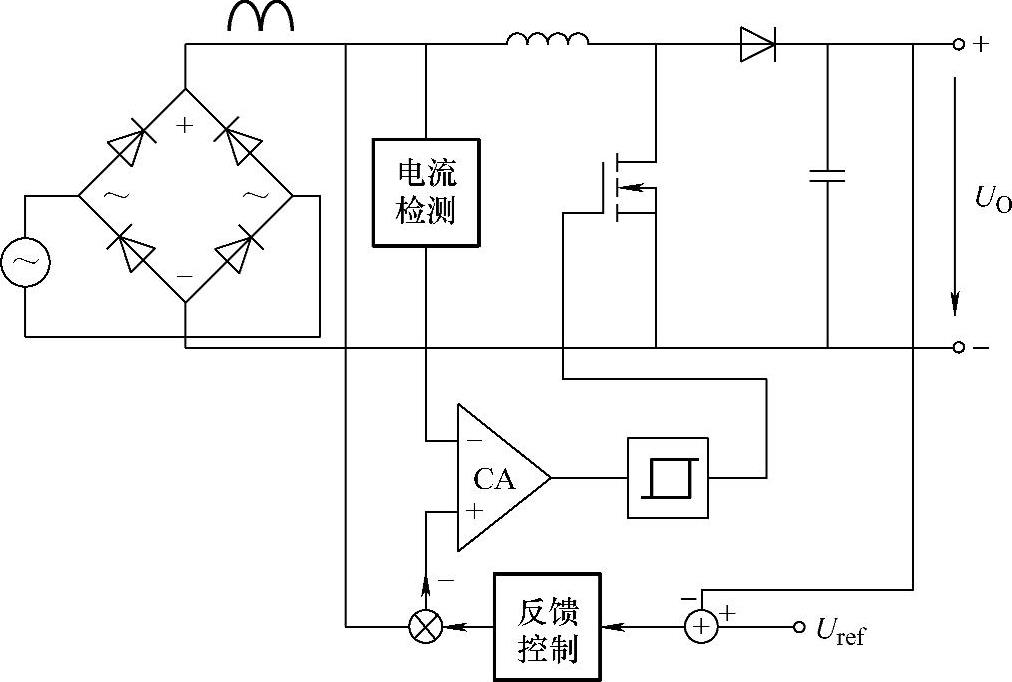

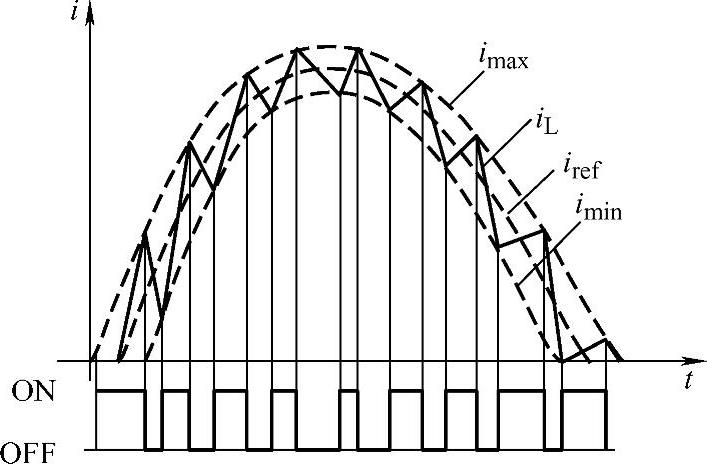

滞环电流控制是最简单的电流控制方式,它的工作原理是:电流目标信号iref和滞环宽度h决定电感电流iL的上限(imax=iref+h)和下限(imin=iref-h)。当电感电流iL上升到imax时,开关管关断,电感电流iL开始下降;当电感电流下降到imin时,开关管开始导通,电感电流iL开始上升,如此反复,控制电感电流iL在滞环宽度范围内变化。滞环电流控制原理如5-18所示,控制的电流波形如图5-19所示。

滞环电流控制将电流控制与PWM结合,结构简单,容易实现,具有很强的鲁棒性和快速动态响应能力。缺点是开关频率不固定,滤波器设计困难。

(3)平均电流控制(Average Current Mode Control,ACMC)

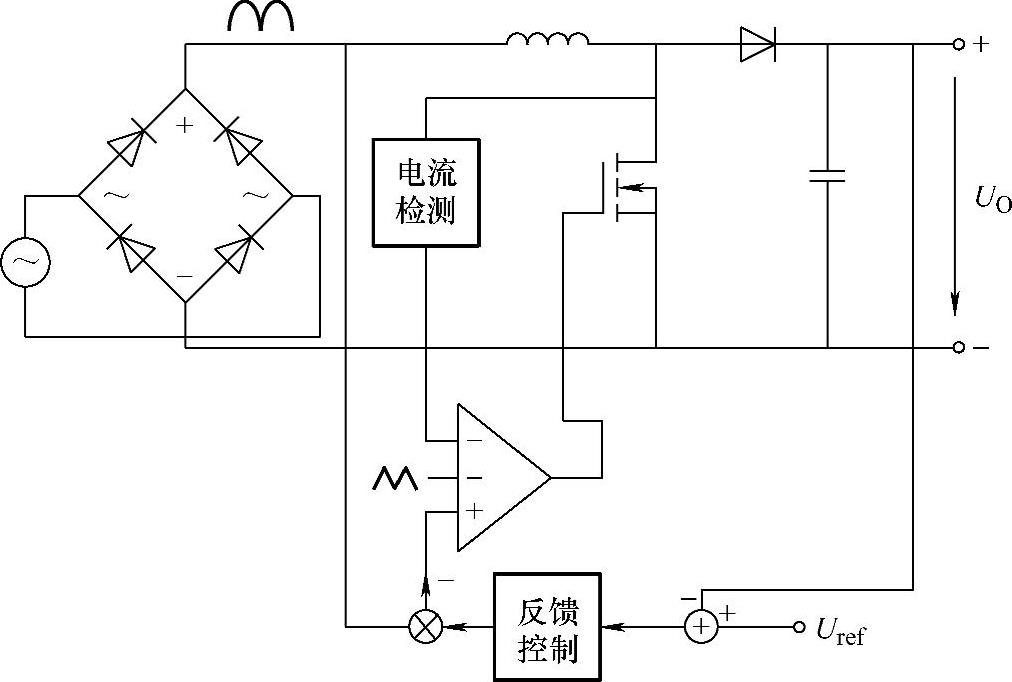

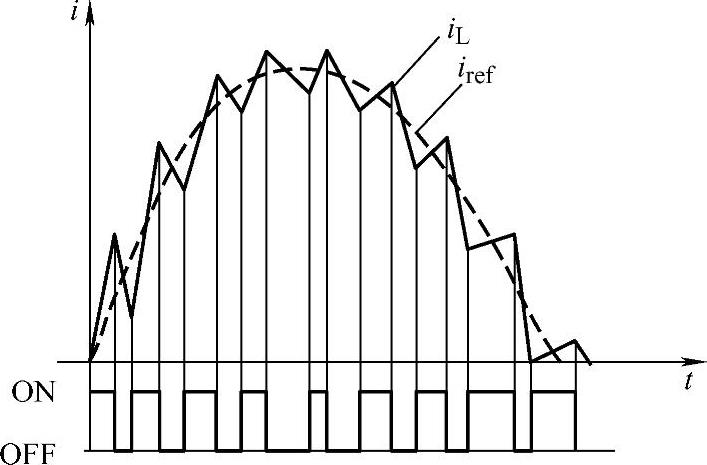

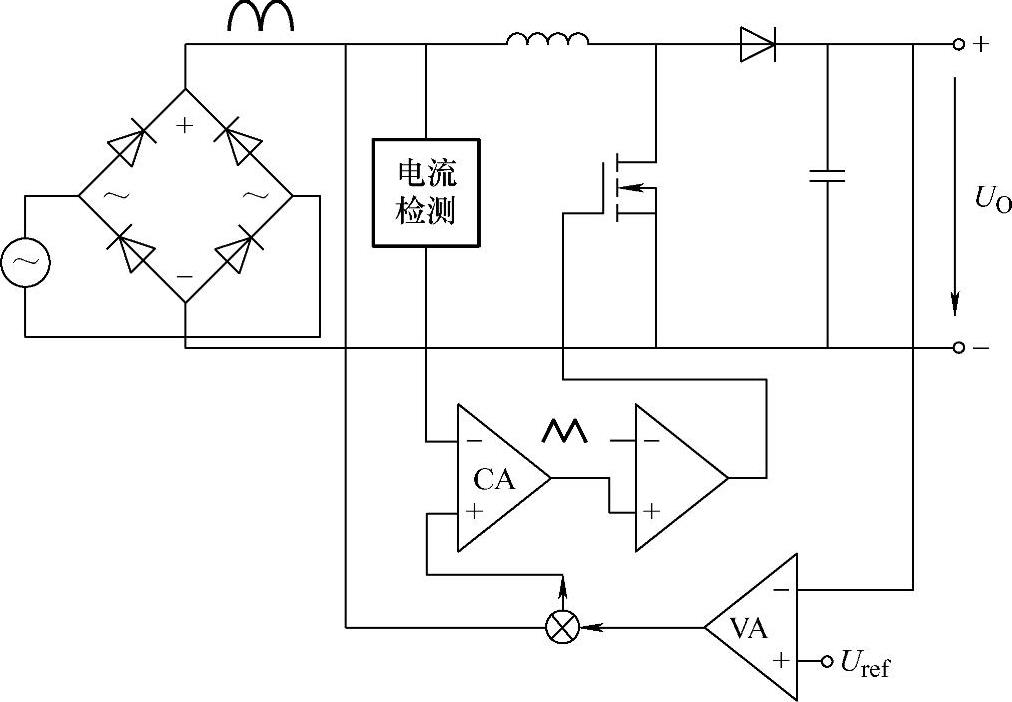

平均电流控制,又称为三角载波控制,电感电流iL被直接检测,与目标电流iref相比较后,高频分量的变化量经电流误差放大器后被平均化处理放大,产生的平均电流误差信号与锯齿波比较,产生开关管的驱动信号。电流误差将得到快速精确的校正,电流环有较高的增益带宽,跟踪误差小,容易实现功率因数近似为1。平均电流控制原理如5-20所示,控制的电流波形如图5-21所示。


图5-18 Boost有源PFC滞环电流控制原理


图5-19 滞环电流控制的电流波形


图5-20 Boost有源PFC平均电流控制原理


图5-21 平均电流控制的电流波形

平均电流控制的特点是THD和EMI小、对噪声不敏感、开关频率固定,适用大功率应用场合,是目前PFC中应用最多的一种控制方式。

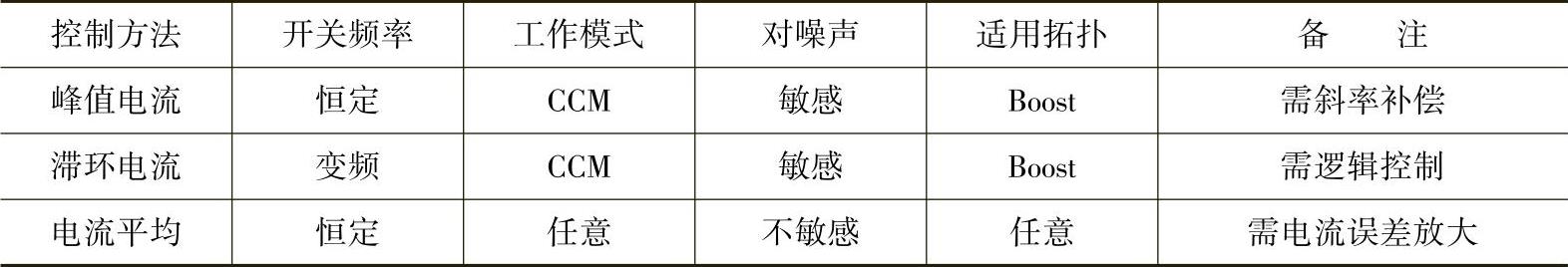

综上所述,三种电流控制方法各有优缺点,其基本特点见表5-3。

5-3 三种PFC电流控制方法比较[3]
