单级有源PFC电路拓扑优化方案

单级有源PFC电路较为简单,成本也较低并能得到较好的功率因数,因此备受青睐。基本上大部分DC/DC拓扑都可以作为单级PFC的主电路,下面分别介绍几种常见单级有源PFC电路[5]

1.单级Buck有源PFC电路

单级Buck有源PFC电路如图5-10所示,图中,Buck电路可工作在电感临界连续模式,以实现输入电流波形的校正。

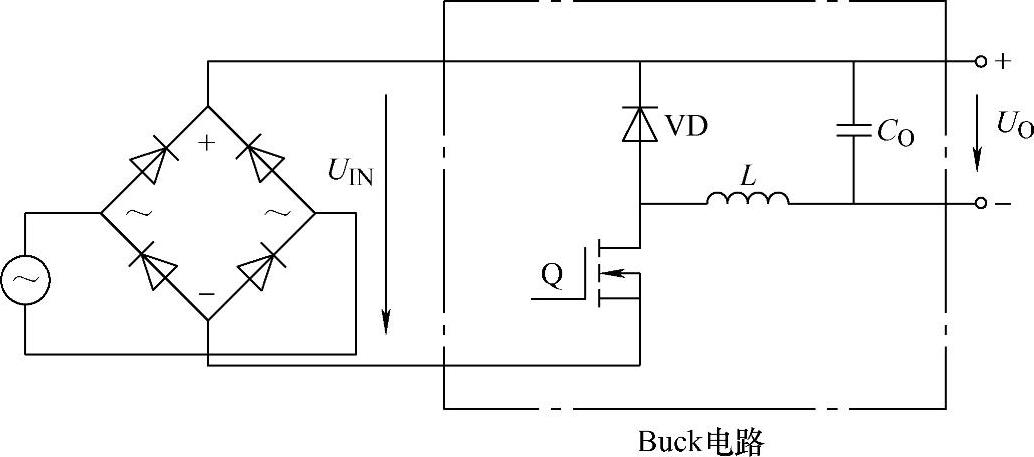

图5-10 单级Buck有源PFC电路(一)

Buck电路由于输入电压高于输出电压,在用于电网侧功率因数校正时,在输入电压低于输出电压时就没有电流输入,这时电流波形会出现一个缺口。不过这个缺口对PFC影响不大,实际电路功率因数可以达到0.9以上。

另外,由于控制回路的信号采样方式不同,单级Buck有源PFC电路中的开关管和电感也有不同的接法,如图5-11所示,可根据不同的EMC和灯具安规的不同处理方法进行分析和讨论。

2.单级Boost有源PFC电路

单级Boost有源PFC电路如图5-12所示,其工作原理为,在PWM信号的控制下,当Q导通时,二极管截止,整流后的输入电压UIN全部加在电感L上,电感充电,电流逐渐增大,此时电源的输入电流等于电感电流;当开关管Q关断时,二极管VD导通,电感L向输出电容放电,电感两端的电压为UO-UIN,并且电源电流仍然等于电感电流。当开关管交替开启和关断时,电路在两种状态中交替转换,可以实现升压变换功能。

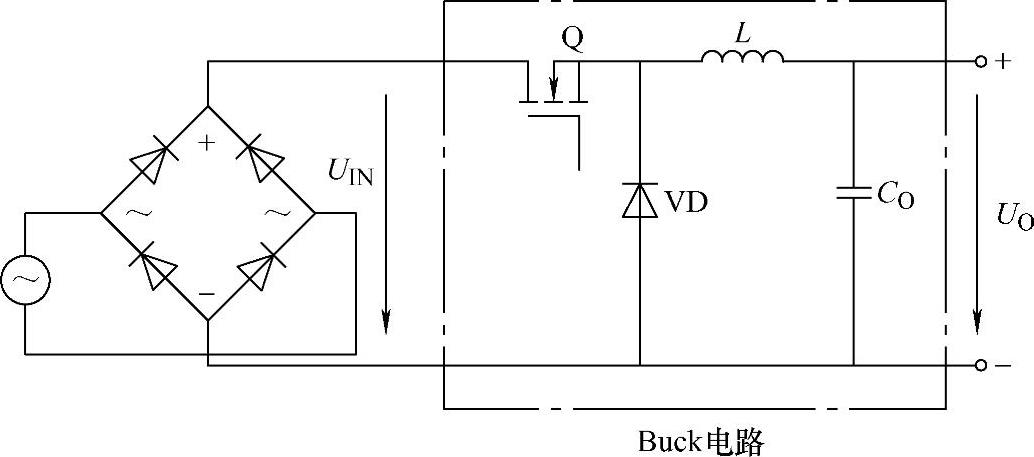

图5-11 单级Buck有源PFC电路(二)

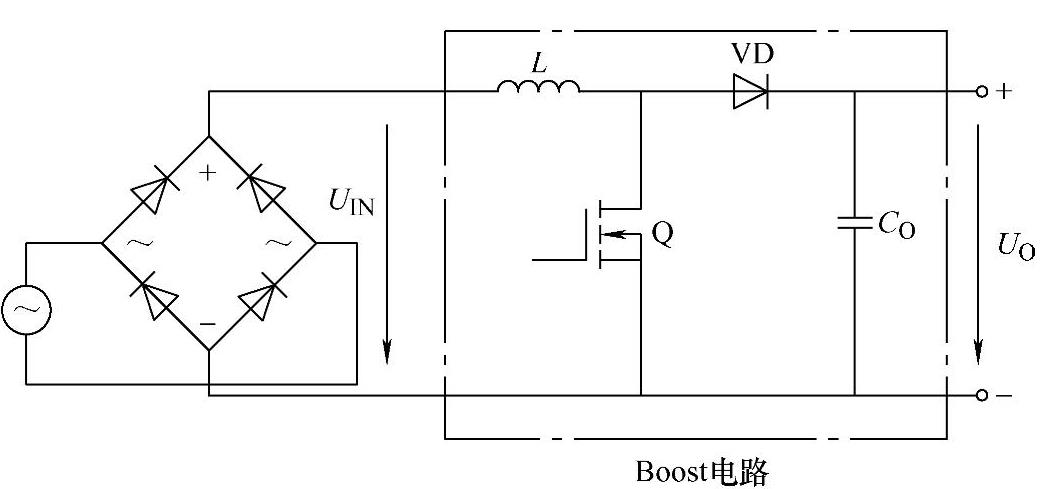

图5-12 单级Boost有源PFC电路

Boost电路的APFC具有如下特点:(www.daowen.com)

1)一般输入电流连续,EMI较小。

2)适合于电流控制。

3)输入有电感,可减少对滤波器的要求,同时可以减少瞬态高频脉冲对电网产生的冲击。

4)开关管的电压不超过输出电压。

5)开关管的驱动基准电压为零,容易设计开关电路。

6)可在整个交流电压输入范围内实现较高的功率因数。

3.单级Flyback有源PFC电路

单级Flyback有源PFC电路可以用最少的元器件实现宽范围灵活的输入输出电压比,电路如图5-13所示。

Flyback变换电路可以结合输入电压的前馈控制和电感电流临界连续模式,轻松实现电网侧高功率因数,不像单级Buck有源PFC电路那样存在输入电流死区。如果采用一次侧反馈控制和准谐振工作模式,可进一步去掉一次侧、二次侧控制闭环用的光耦并降低开关损耗,可以提高LED驱动的可靠性和寿命。

单级Flyback有源PFC电路的核心是变压器T,变压器T的实质为储能耦合电感,而不是传统概念的变压器。当开关管Q导通时,能量存储到一次侧的电感中;当开关管Q关断时,存储的能量通过二极管VD释放到二次侧。因此变压器一次侧电感量LP的设计是关键,可参见第3章Flyback变换电路的变压器设计部分。

单级Flyback有源PFC电路也有不足之处,当输入电容容量不够时,输出电流的工频纹波会引起明显的频闪,此时需要再加一级纹波电流抑制电路将其控制在10%以内,以解决频闪问题;同时在使用调光器时,兼容各种调光器也较为困难。

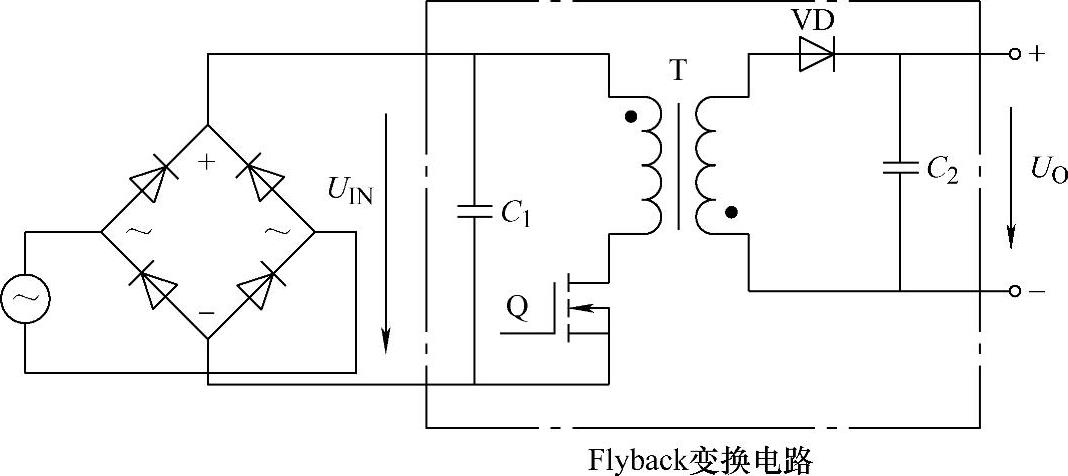

图5-13 单级Flyback有源PFC电路
